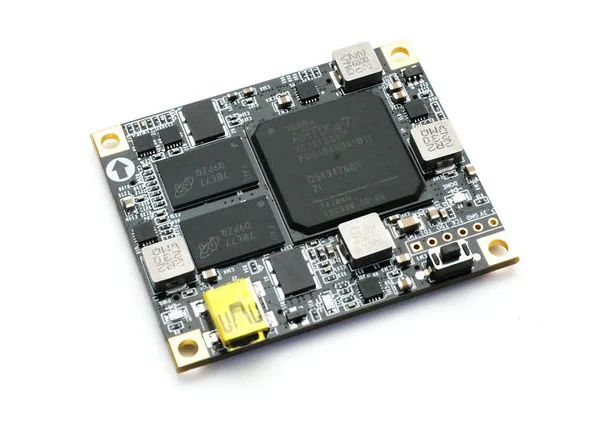

Характеристики основной платы:

• Эта основная плата использует 2 предмета из MICRON MT41J256M16HA-125 DDR3 чип, каждая с DDR объемом 4 Гбит; Эти два DDR чипов объединяются в 32-битный шина данных, пропускная способность считывания и записи данных между FPGA и DDR3 до 25 Гб; Эта конфигурация может удовлетворить потребности пользователей с высокой пропускной способностью обработки данных.

• Эта основная плата расширения 180 Стандартный портов ввода-вывода 3,3 V, 15 обычных портов ввода-вывода 1,5 V уровня, 4 пары детских хлопковых утепленных колготок на ГПП высокоскоростной RX/TX дифференциальные сигналы. Для пользователей, которым нужно много IO, эта основная плата будет хорошим выбором.

• Микросхема FPGA к интерфейсу имеет одинаковую длину и дифференциальную обработку, а размер основной платы составляет всего 45*55 (мм), что очень подходит для вторичного развития.

Параметры:

1) XC7A100T-2FGG484I, промышленный FPGA, 2 класса скорости. Основные параметры чипа FPGA XC7A100T:

2) DDR3: 8 Гбит (2 шт. 4 Гбит), 32-bit data автобус, данные частоты до 800 МГц.

3) кристаллический Осциллятор: дифференциальный Кристалл SITIME 200 МГц обеспечивает стабильный источник часов для системы. Дифференциальный Кристалл SITIME 125 МГц обеспечивает синхронизацию трансивера.

4) Вспышка: 128 Мбит QSPI FLASH.

5) порт JTAG: 6 PIN порт JTAG, для отладки программы и программным обеспечением отверждения.

6) трансивер: 4-х канальный высокоскоростной трансивер с максимальной скоростью 6,6 Гбит/с.

7) светодиодный: 1 светодиодный.

8) ключ: 1 Кнопка сброса.

9) интерфейс расширения: Четыре высокоскоростных разъема 80-pin, привести к 195 IOs.

10) Порт USB: 1 мини USB интерфейс для источника питания.

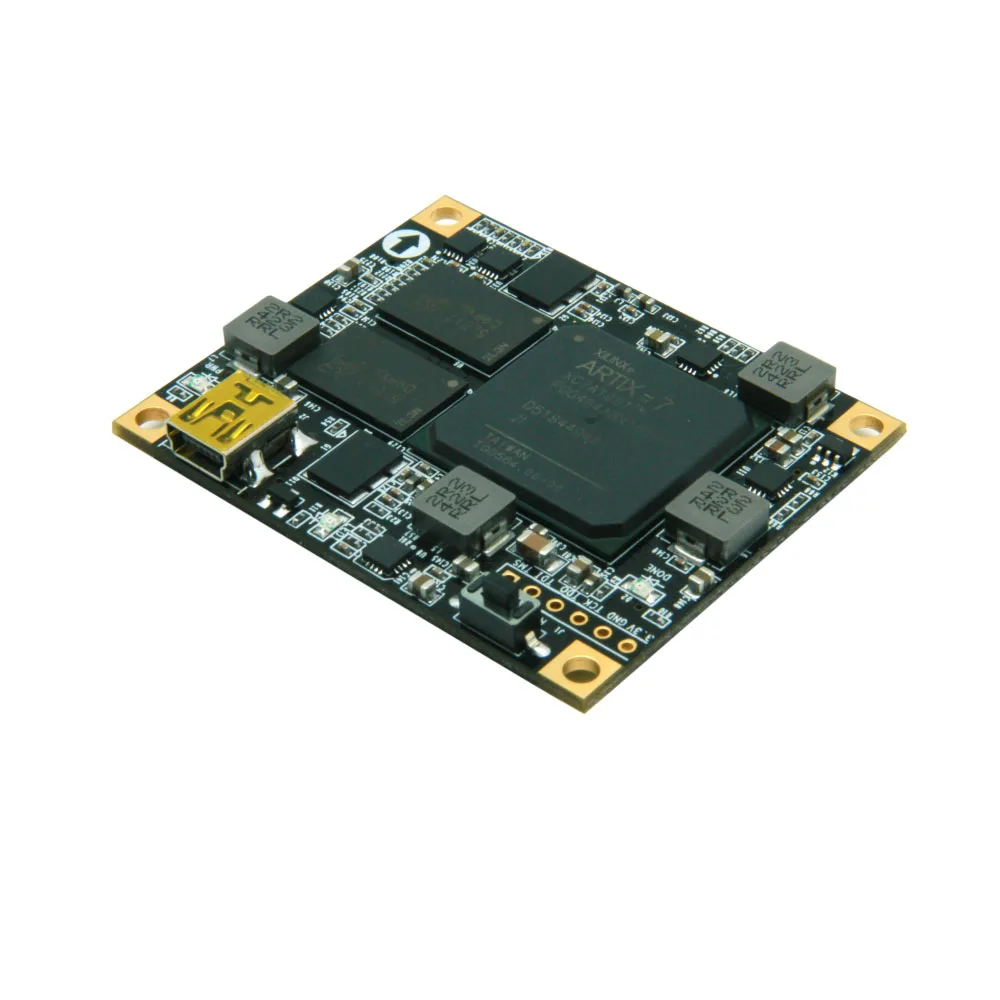

Структура основной платы:

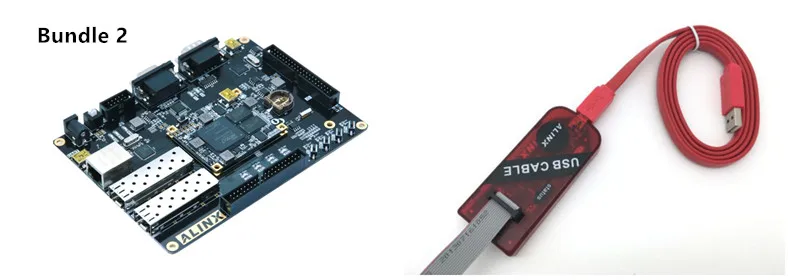

Список доставки в комплекте 1:

• 1 * XC7A100T основная плата

• 1 * кабель MiniUSB

• 4 * BTB разъемы

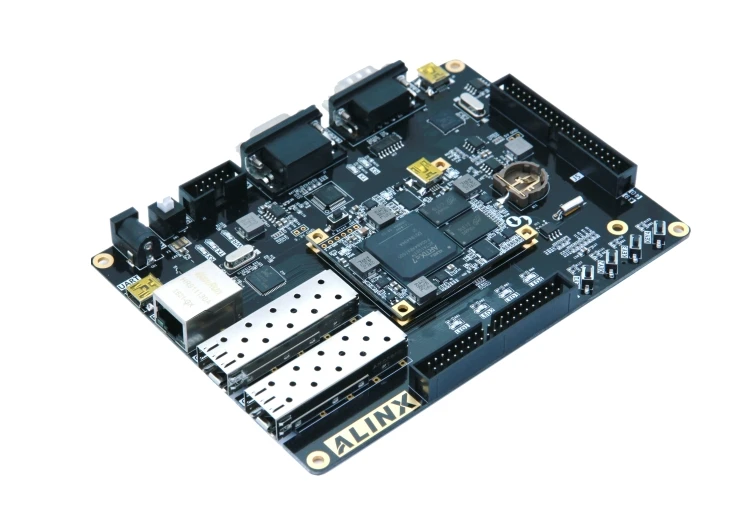

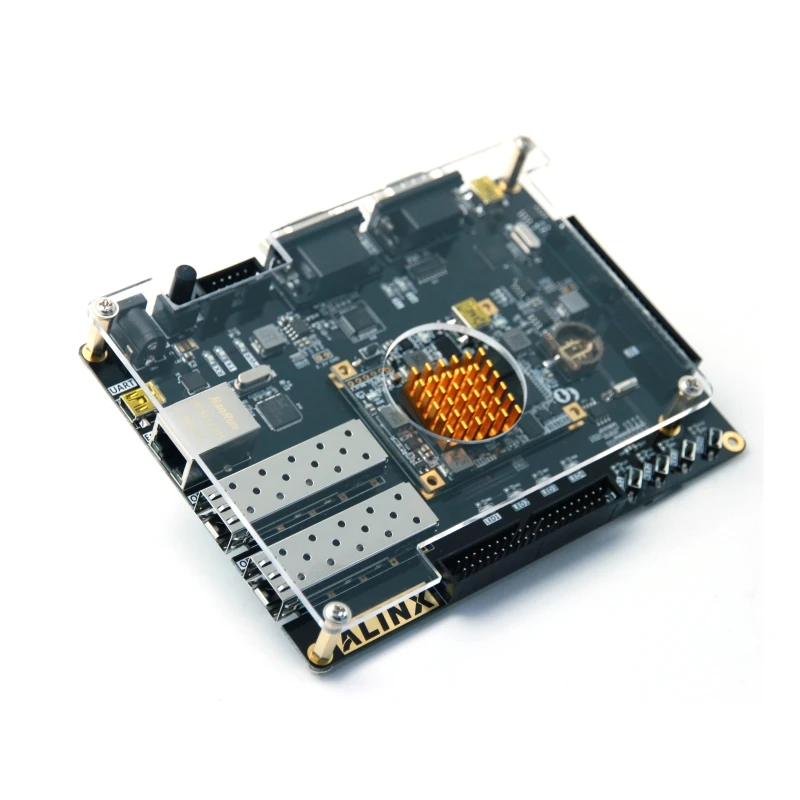

Плата расширения IO 2- Универсальная плата расширения:

Мы разработали богатый периферийный интерфейс для Плата расширения, как, например, 2-х канальный волоконно МОДУЛЬ интерфейсов, один порт Gigabit Ethernet интерфейс, один USB2.0 интерфейс, выходной интерфейс VGA, интерфейс Uart, интерфейс RS232 и так далее. Он отвечает требованиям пользователей для различной высокоскоростной передачи данных, обработки видео и промышленного контроля.

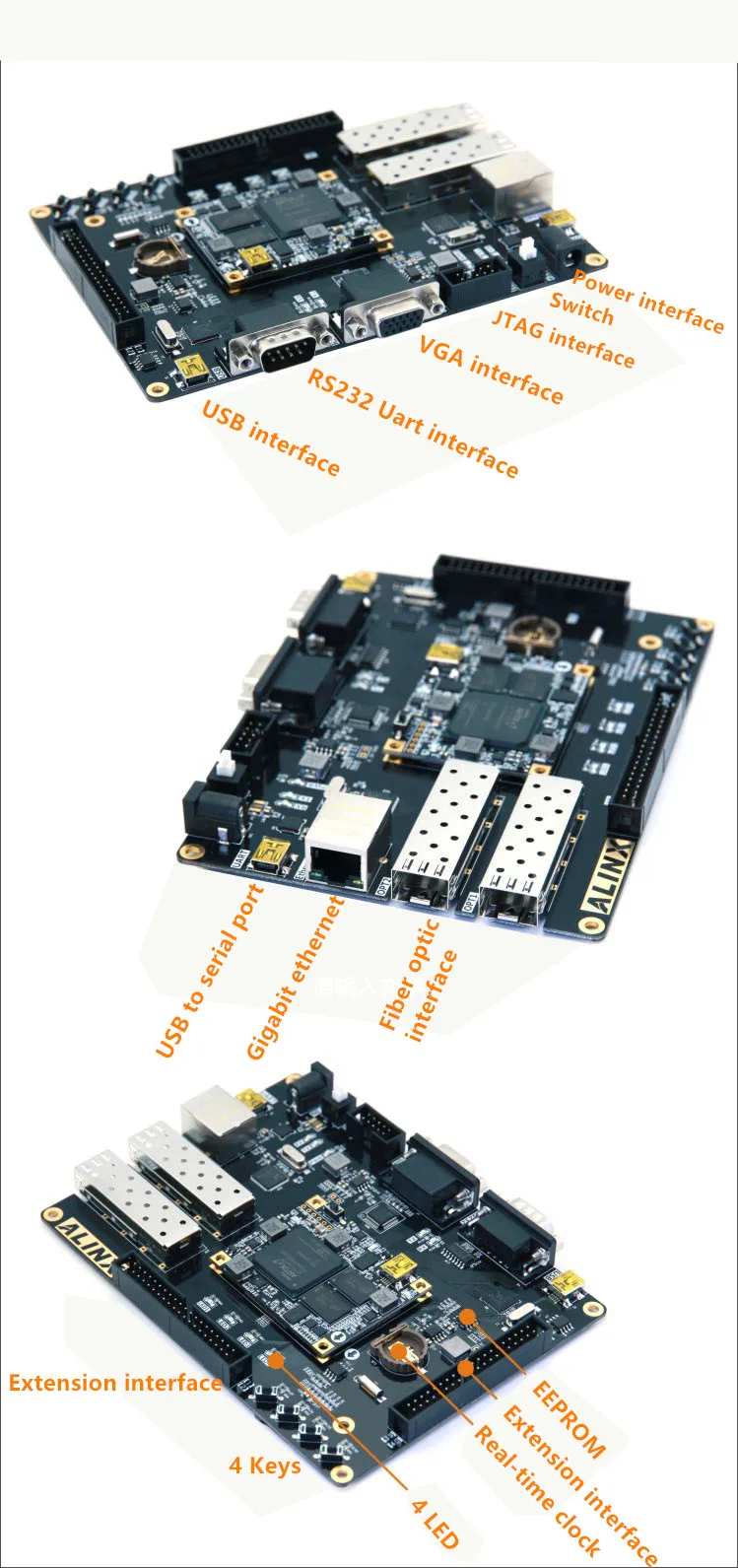

Периферийный интерфейс платы расширения 2:

1. Один интерфейс 10/100M/1000M Ethernet RJ-45: канал 10/100M/1000M адаптивный интерфейс Ethernet, скорость до 900 Мбит/с.

2. 2-канальный для программирования в производственных условиях высокоскоростного Оптическое волокно интерфейсы: два высокоскоростных трансивера приемопередатчика GTP ARTIX-7 FPGA подключены к передаче и приему двух оптических модулей для реализации двух высокоскоростных интерфейсов оптической связи. Каждый Оптическое волокно передачи данных получает и передает со скоростью до 6,5 ГБ/сек..

3. Один выходной интерфейс VGA: 24 бит, максимальное разрешение поддерживает 1080p @ 60 Гц.

4. Один высокоскоростной интерфейс USB2.0: мы используем чип контроллера Cypress CY7C68013A USB2.0 для реализации высокоскоростной связи USB2.0 между платой разработки и ПК.

5. Один интерфейс USB Uart: один мини-интерфейс USB, используемый для общения с компьютером, удобный для отладки пользователя.

6. Интерфейс RS232: интерфейс Uart-RS232 для передачи данных с компьютером или другими настройками.

7. Держатель карт micro SD: держатель карт micro SD, поддерживает режим SD и режим SPI.

8. Часы RTC в режиме реального времени: Встроенные часы RTC в режиме реального времени с держателем батареи, модель батареи CR1220.

9. EEPROM: Встроенный интерфейс IIC EEPROM 24LC04.

10. Интерфейс расширения: два 40-контактный 2,54 мм Шаг расширения порта может быть подключен к нашему Различные модули (камера, тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей экран, высокоскоростной AD Модуль и т. д.). Каждый дополнительный порт содержит 1 канал 5V источника питания, 2 канала 3,3 В источника питания, 3 канала местах, 34 канала порт ввода-вывода.

11. JTAG порт: 10-контактный 2,54 мм Стандартный JTAG порт для загрузки и отладки FPGA программы.

12. Ключ: 4 ключа пользователя.

13. Светодиодный: 4 пользовательских светодиодный s.

Структура платы расширения IO 2:

Список доставки в комплекте 2:

• 1 * XC7A100T основная плата

• 1 * Плата расширения IO 2

• 1 * кабель MiniUSB

• 1*12 В кабель питания

• 1 * USB кабель-загрузчик

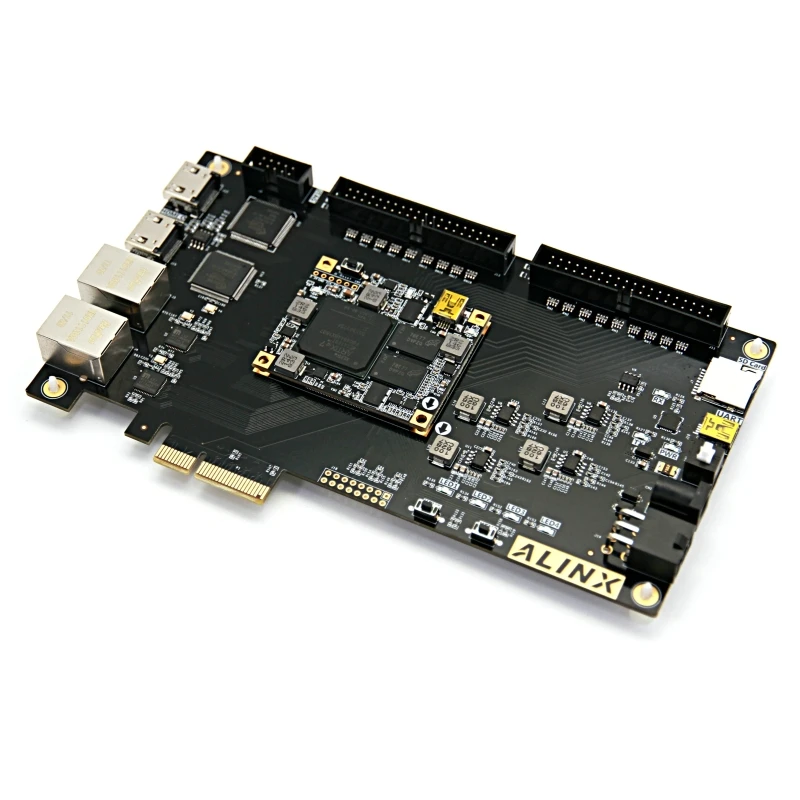

Плата расширения IO 3-плата расширения PCIE:

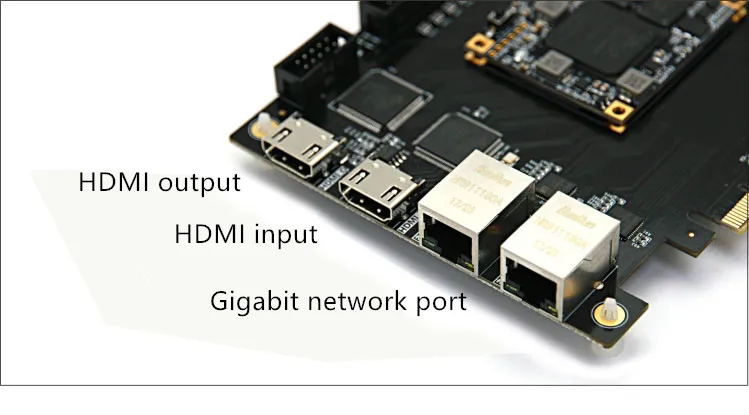

Плата расширения разработана с богатыми периферийными интерфейсами, такими как один интерфейс PCIex4, два гигабитных Интерфейса Ethernet, один выходной интерфейс HDMI, один входной интерфейс HDMI, интерфейс Uart, интерфейс sd-карты и так далее. Удовлетворить потребности пользователей различных PCIe высокоскоростной передачи данных, обработки видео изображений и промышленного контроля.

Периферийный интерфейс платы расширения 3:

1. 1 канальный интерфейс PCIe x 4: поддержка PCI Express 2,0, обеспечивает высокоскоростной интерфейс передачи данных PCIe x4, скорость одноканальной связи до 5 гбод.

2. 2 интерфейса 10/100M/1000M Ethernet RJ-45: Интерфейс Gigabit Ethernet использует чип KSZ9031RNX Ethernet PHY от Micrel для предоставления услуг сетевой связи пользователям. Чип KSZ9031RNX поддерживает скорость передачи сети 10/100/1000 Мбит/с. Полный дуплекс и адаптивный.

3. 1 выход HDMI: максимум 1080P @ 60 Гц Выход, поддержка 3D вывода.

4. 1 вход HDMI: максимальный Вход 1080P @ 60 Гц.

5. 1 USB Uart интерфейс для связи с компьютером.

6. Держатель карт micro SD: поддерживает режим SD и режим SPI.

7. EEPROM: один кусок интерфейса IIC EEPROM 24LC04.

8. Расширения порта: два 40-контактный 2,54 мм Шаг расширения порта может быть подключен к нашему Различные модули (камера, тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей экран, высокоскоростной AD Модуль и т. д.). Каждый дополнительный порт содержит 1 канал 5V источника питания, 2 канала 3,3 В источника питания, 3 канала местах, 34 канала порт ввода-вывода.

9. JTAG порт: 10-контактный 2,54 мм Стандартный JTAG порт для загрузки и отладки FPGA программы.

10. Ключ: 2 кнопки пользователя.

11. Светодиодный: 4 пользовательских светодиодный s.

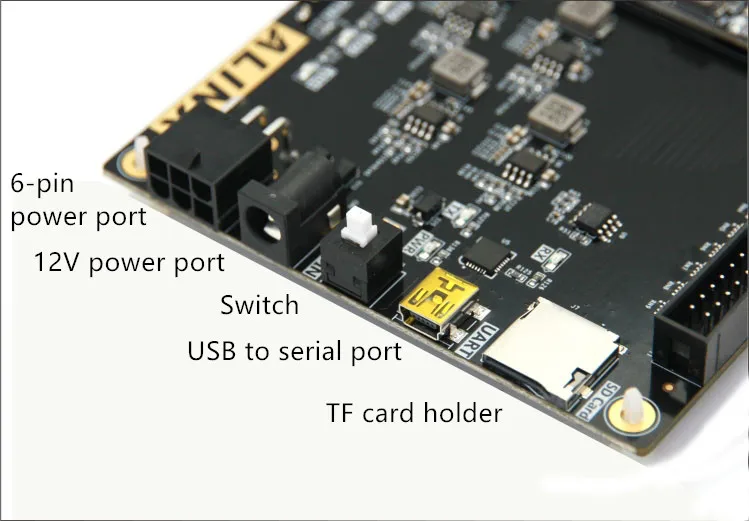

Структура платы расширения IO 3:

Список доставки в комплекте 3:

• 1 * XC7A100T основная плата

• 1 * IO Плата расширения 3

• 1 * кабель MiniUSB

• 1*12 В кабель питания

• 1 * USB кабель-загрузчик
