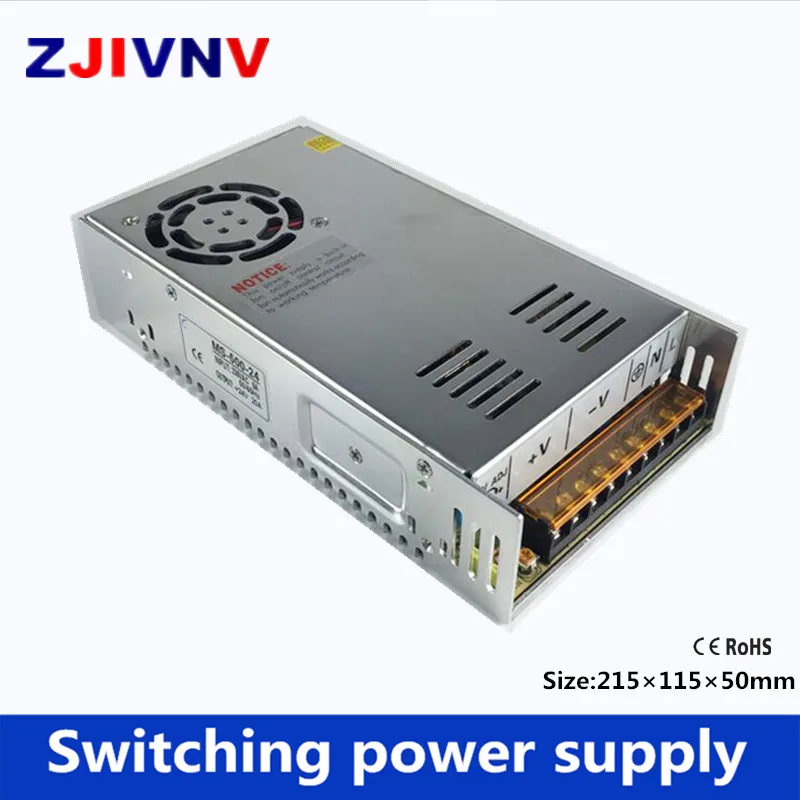

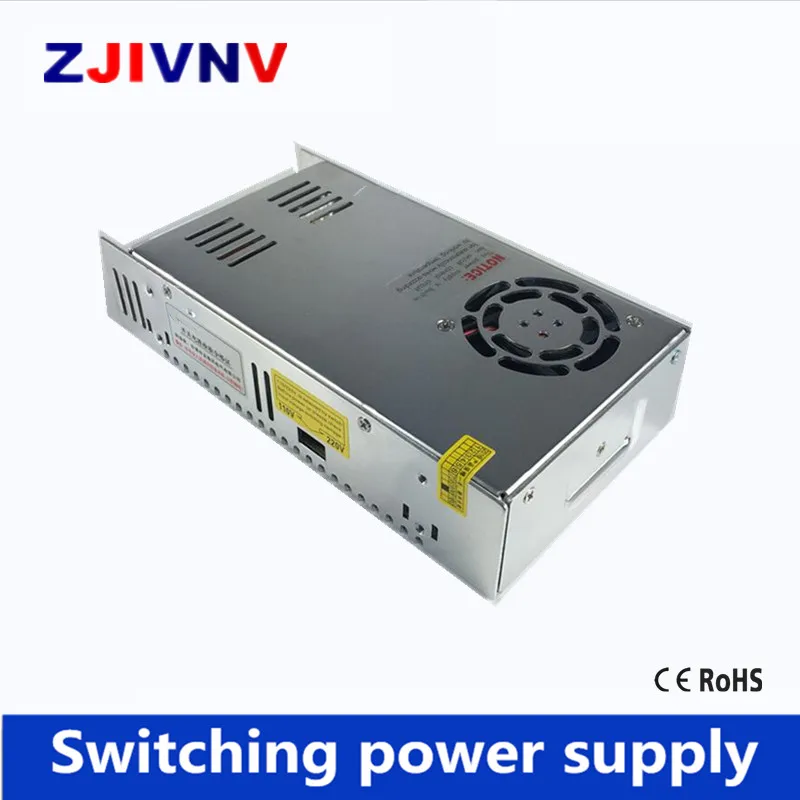

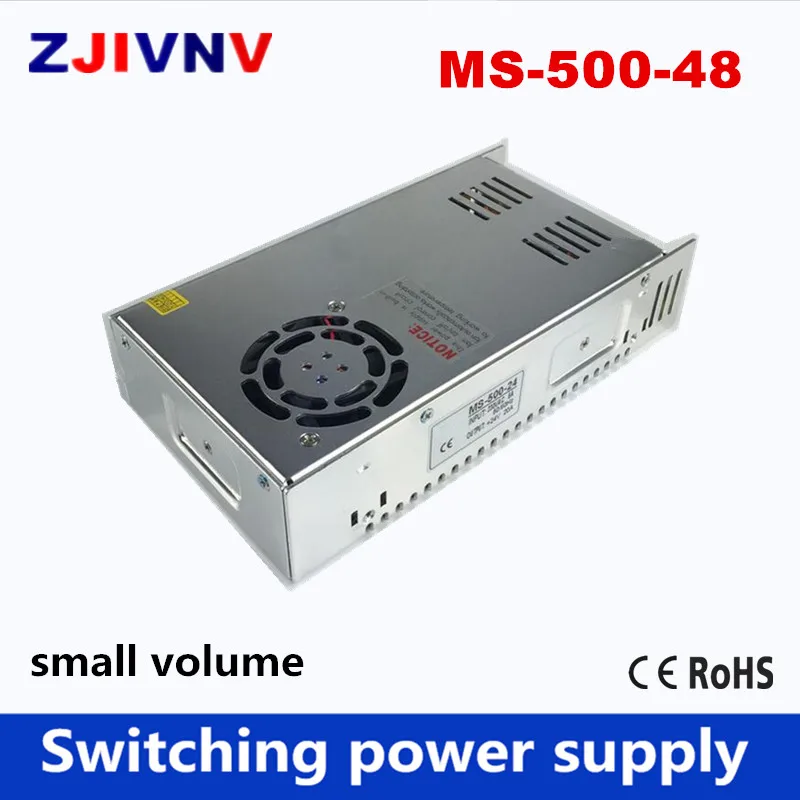

Высокое качество маленький размер 500 Вт импульсный источник питания выход 48В 10А LED smps вход 110/220 в ac-dc трансформатор мини размер MS-500-48

500 Вт, выход: 48 В, 10A


Особенности и преимущества:

Низкая цена и высокая надежность

105 градусов Цельсия выходной конденсатор

Универсальный вход переменного тока

Высокая эффективность и низкая рабочая температура

Мягкий пусковой ток может эффективно уменьшить воздействие на вход переменного тока

С защитой от короткого замыкания и перегрузки

Компактный размер, легкий вес

100% испытание на полную нагрузку

Установка с фильтром EMI, минимальная волна


Модель MS-500-24 MS-500-27 MS-500-36

Выход

Напряжение постоянного тока 24 В 27 в 36 в 48 в
Допуск напряжения ± 1% ± 1% ± 1% ± 1%
Номинальный ток 20A 17.7A 13.3A 10A
Диапазон тока 0 ~ 20A 0 ~ 17.7A 0 ~ 13.3A 0 ~ 10A
Номинальная мощность 480 Вт 480 Вт 480 Вт 480 Вт
Пульсация и шум 75mvp-p 75mvp-p 75mvp-p 75mvp-p
Напряжение постоянного тока ADJ. Диапазон 20-26,4 в 26-32 в 32-40 в 41-56 в


Вход

Диапазон входного напряжения 90 ~ 132VAC/180 ~ 264VAC (выбран переключателем), 255 ~ 373VDC
Частота 47 ~ 63 Гц
Переменный ток 6.5A/115VAC, 4.0A/230VAC
Эффективность 85% 86% 86% 86%
Ток пуска холодного тока 25A/115VAC, 50A/230VAC
Ток утечки <3. 5 мА/240 В переменного тока

Защита

Защита от перегрузки Номинальная выходная мощность 110% ~ 135% защита от перегрузки
Тип защиты: режим hiccup, автоматическое восстановление после удаления неисправности
Защита от перенапряжения 27,6 ~ 32,4 В 33,7 ~ 39,2 в 43,2 ~ 50,4 в 57,6 ~ 67,2 в
Тип защиты: режим hiccup, автоматическое восстановление после удаления неисправности
TSW1detect on heatsink of power transistor≥ 85C, защита от перегрева
Тип защиты: режим hiccup, автоматическое восстановление после температуры становится нормальным
Окружающая среда

Рабочая температура, влажность-10 °C ~ + 60 °C, 20% ~ 90% относительной влажности
Storagetemp, влажность-20 °C ~ + 85 °C, 10% ~ 95% RH без конденсации
Выдерживает вибрацию 10 ~ 500 Гц, 2 г 10 мин/1 цикл, период 60 минут, Каждая ось
Стандарт безопасности и EMC Выдерживает напряжение I/P-O/P: 1,5 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC
Изолированное сопротивление I/P-O/P, I/P-FG, O/P-FG: 100 м Ом/500 В постоянного тока
Стандартная конструкция безопасности соответствует UL1012
Стандарт EMC EN55022, класс

Другие размеры 215*115*50 мм (Д * Ш * В)
Вес/Упаковка 1,15 кг/24 шт/20кг/0,034 м
Примечание 1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °.
2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора.
3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.
