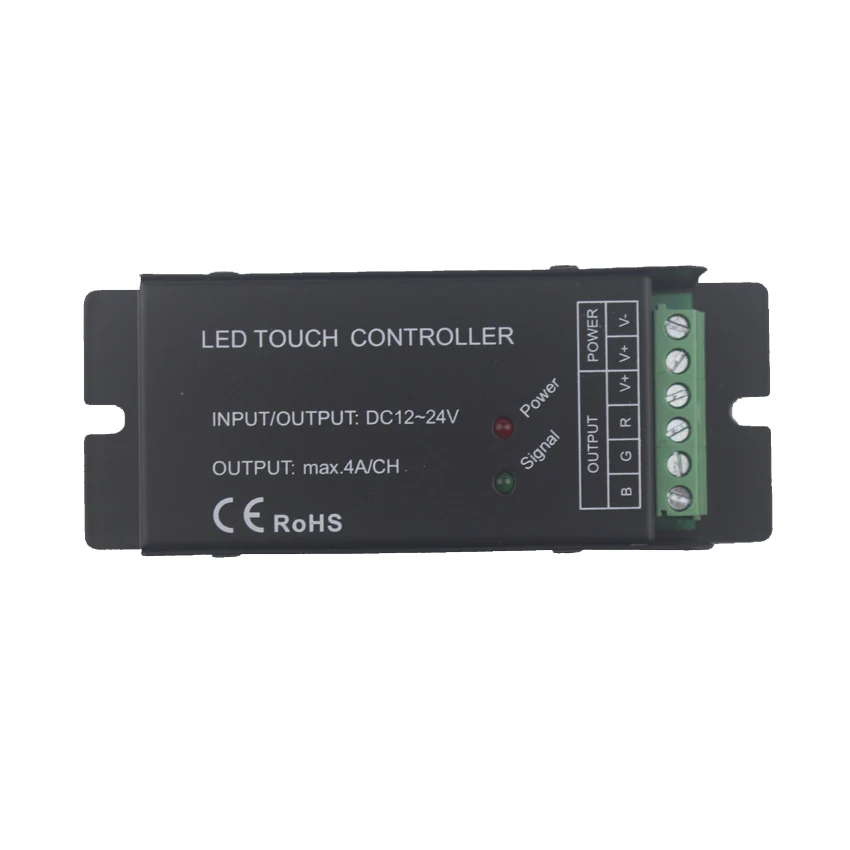

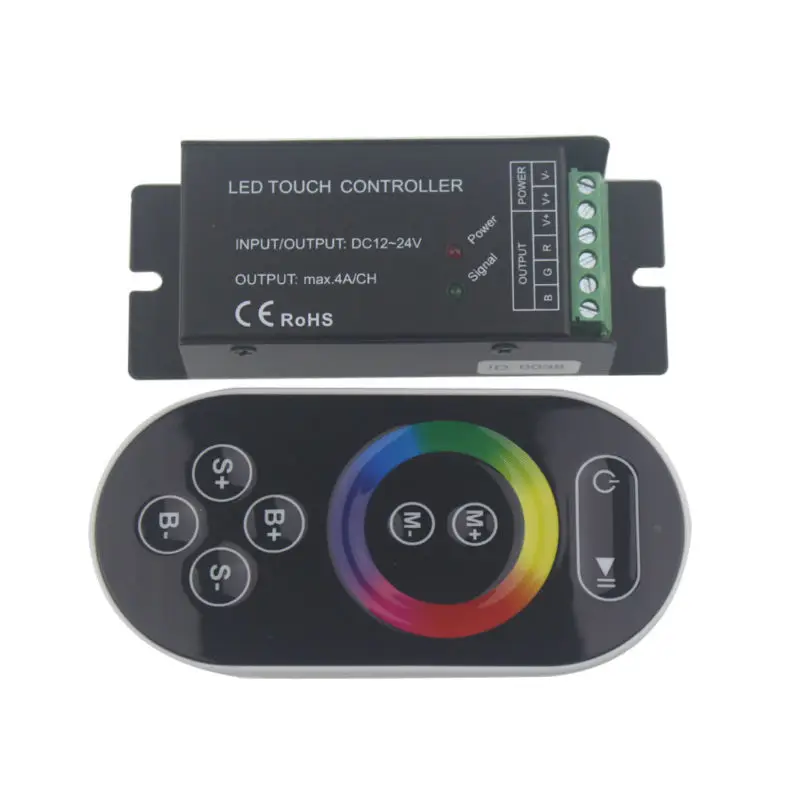

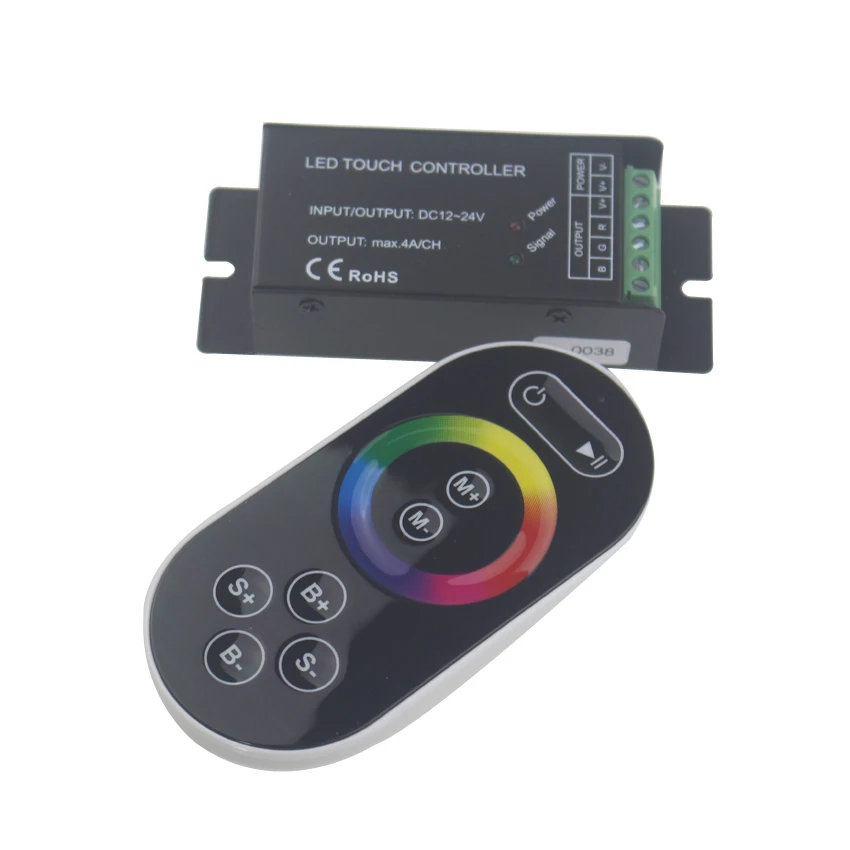

 Название: сенсорный светодиодный контроллер

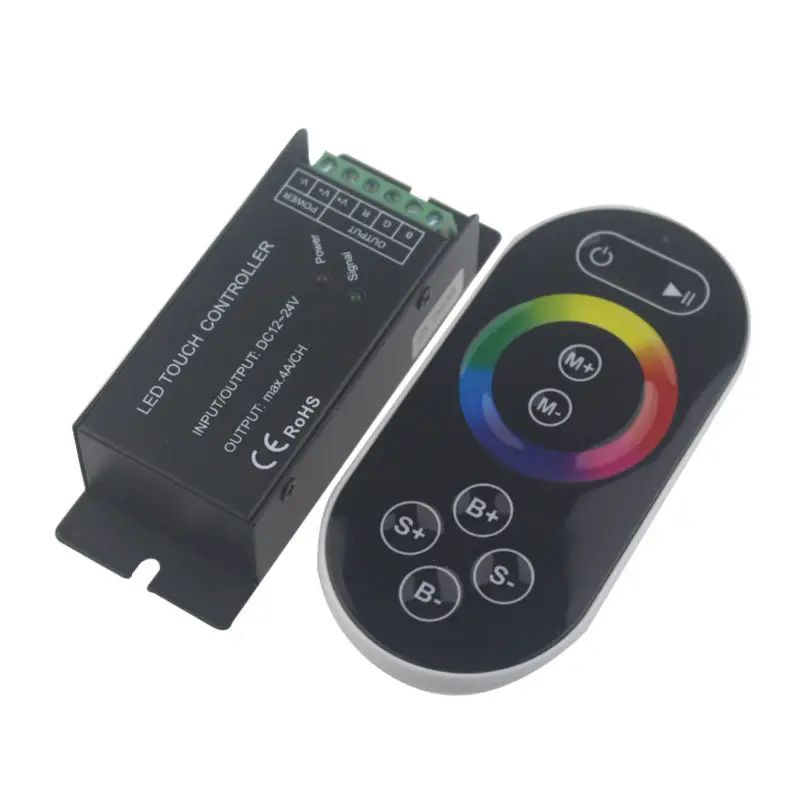

Модель: LN-CON-TRF8B (T)-3CH-LV

Суммирование

Этот продукт является новым светодиодным контроллером, разработанным нашей компанией, который может реализовать многоступенчатый сенсорный диммер. Благодаря продвинутому сенсорному дизайну Контроллер панели в сочетании с сенсорным пультом дистанционного управления обеспечивает гибкое управление. Сенсорный пульт имеет хорошую производительность, красивый, модный, простой в использовании. Этот продукт подходит для всех случаев, таких как: точечный источник света, Гибкая полоса, настенная лампа, стеклянный настенный светильник и такой Контроллер освещения.

Основная особенность

1) сенсорная кнопка, ультратонкий, легкий, удобный.

2) Количество сенсорных клавиш до 64, до 64 видов функций режима, малый объем, больше функций клавиш.

3) простой в использовании, имеет цветной сенсорный экран, всевозможный дизайн и цветовой режим с первого взгляда, может ли одна точка также может непрерывно касаться для реализации выбора цветового режима, пользователи могут быстро выбрать необходимый цвет, а статический и динамический режим можно свободно менять.

4) функция автоматического отключения, пульт дистанционного управления без кнопок имеет более 20 секунд, пульт автоматически войдет в режим ожидания, осуществит экономию электричества, продлит срок службы батареи.

Технические параметры

Контроллер

● Рабочая температура:-20-60 ℃

● Напряжение питания: 12В-24В

● Выход: три N-MOS Слива открытого замыкания

● Режим подключения: общий анод

● Статическое энергопотребление: <1 Вт

● Выходной ток: <4A (каждый канал)

● Внешние размеры: L108 & Chi; W42 & Chi; H27 мм

● Размер упаковки: L135 & Chi; W135 & Chi; H50 мм

● Выходная мощность: 12 В <144 Вт, 24 В <288 Вт

Сенсорный пульт дистанционного управления

● Рабочая температура:-20-60 ℃

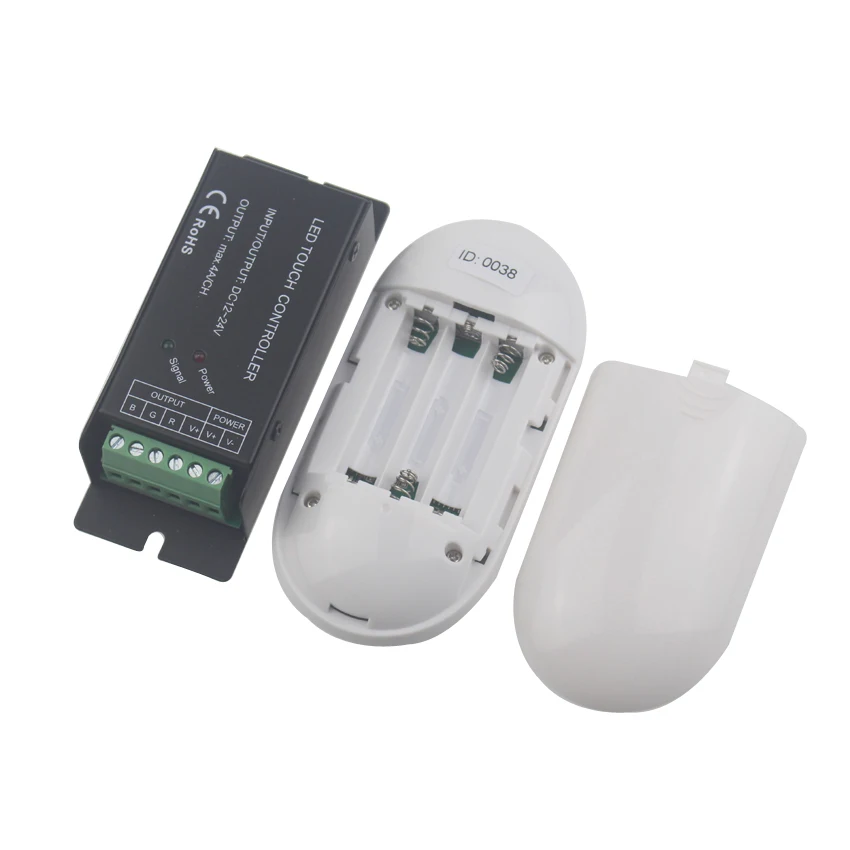

● Режим питания: аккумулятор AAA * 3 (Не включает)

● Напряжение питания: 4,5 В

● Статическая Потребляемая мощность: 0,015 МВт

● Ток в режиме ожидания: 3uA

● Рабочий ток: 200uA

● Ток излучения: 10 мА

● Удаленное расстояние: 20 м

● Время работы в режиме ожидания: 6 месяцев

Внешний размер контроллера (мм):

Удаленный Внешний размер:

Удаленная Инструкция:

1. Сенсорный пульт имеет 64 сенсорных ключа, каждая клавиша работает ниже:

: Вы можете включить/выключить выход контроллера в любом состоянии;

: Клавиша паузы, в динамическом режиме, вы можете сделать контроллер, чтобы остановить

Текущее состояние сейчас;

: Этот ключ имеет две функции:

①Режим M + is выберите клавишу, поэтому, когда текущий режим управления является режимом шкива (цвет), если вы хотите реализовать режим (цвет) клавиши M +, можно нажать эту кнопку.

②M + is mode switch key, поэтому, когда текущий режим управления является режимом M, можно нажать эту кнопку, чтобы переключить режим (цвет), который находится в таблице режимов M key mode.

: Этот ключ имеет 2 функции:

①M-is mode choose key, поэтому, когда текущий режим управления является режимом шкива (цвет), если вы хотите реализовать режим (цвет) M-key, можно нажать эту кнопку.

②M-это клавиша переключения режимов, поэтому, когда текущий режим управления является режимом «M», можно нажать эту кнопку, чтобы переключить режим (цвет), который находится в таблице режимов M key mode.

: Контроль яркости выходного сигнала, каждый раз, когда вы нажимаете эту кнопку,

Серия яркости добавит 1, всего 100 уровней;

: Контроль яркости выходного сигнала, каждый раз, когда вы нажимаете эту кнопку,

Серия яркости минус 1, всего 100 уровней;

: Контроль скорости выходного сигнала, каждый раз, когда вы нажимаете эту кнопку,

Скорость серии добавить 1, всего 100 уровней;

: Контроль скорости выходного сигнала, каждый раз, когда вы нажимаете эту кнопку,

Серия скоростей минус 1, всего 100 уровней;

: Многоцветная сенсорная клавиша, статический режим выбора ключа, более 55 точек касания.

Кнопка имеет две функции:

①Кнопка выбора статического цвета шкива, поэтому, когда текущий режим управления является режимом ключа M

(Цвет), если необходимо реализовать статический цвет шкива, можно нажать на эту кнопку.

②Кнопка переключения цвета, может меняться от 60 видов статических цветов (как шкив

Показано)

2. Управление питанием:Прекратите использовать пульт более 20 с, пульт ДУ войдет в

Режим ожидания (неприкасаемое состояние), чтобы продлить срок службы батареи; Слегка встряхните один раз, затем

Пульт ДУ вернется в нормальное рабочее состояние (Сенсорное состояние).

3. Инструкция по освещению индикатора:

RF яркий, это означает, что обнаружена сенсорная кнопка, выключение означает, что сенсорная кнопка не может нажимать.

4. Спецификация кодирования беспроводного дистанционного управления:

При включении, близко к контроллеру, в то же время нажмите кнопку ВКЛ/ВЫКЛ дистанционного управления, Нажмите эту кнопку в 3 s, чтобы соответствовать коду. Индикатор нагрузки будет мерцать после успешного соответствия коду.

Выбор режима контроллера изменяется следующим образом:

Спецификация интерфейса:

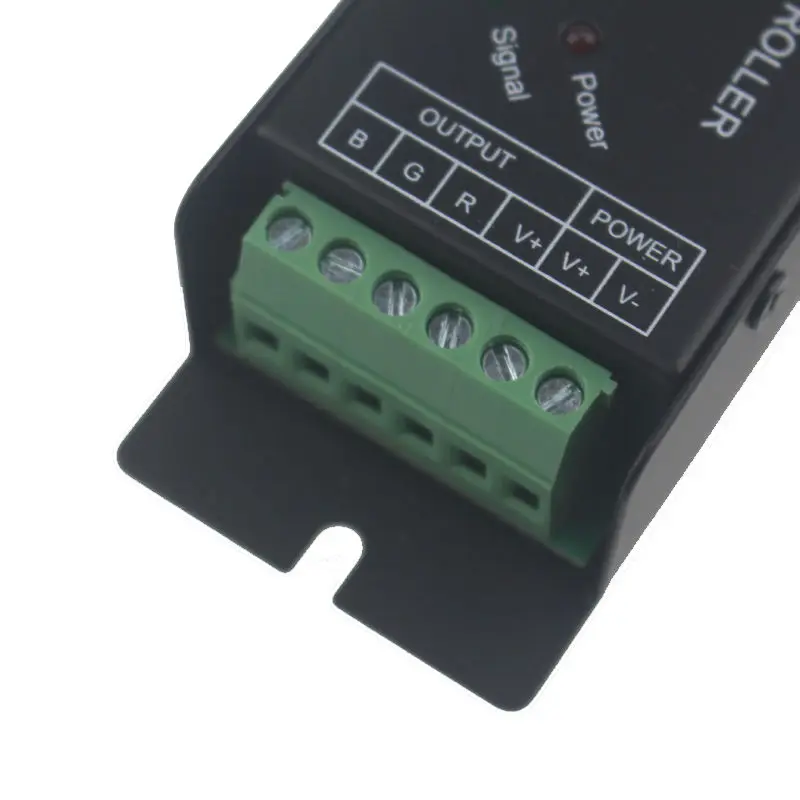

Интерфейс ввода и нагрузки:

Принимает Мужской и женский разъем с винтом.

Типичное применение:

Примечания:

1. Сначала Подключите провод нагрузки, следуя проводу питания;Пожалуйста, убедитесь, что короткое замыкание не может произойти между соединительным проводом перед включением питания;

2, диапазон напряжения источника питания DC12 ~ 24 В, более чем диапазон напряжения может выгорать контроллер.

3, сенсорный пульт дистанционного управления, когда не используется в течение длительного времени, рекомендуем снять батарею.
