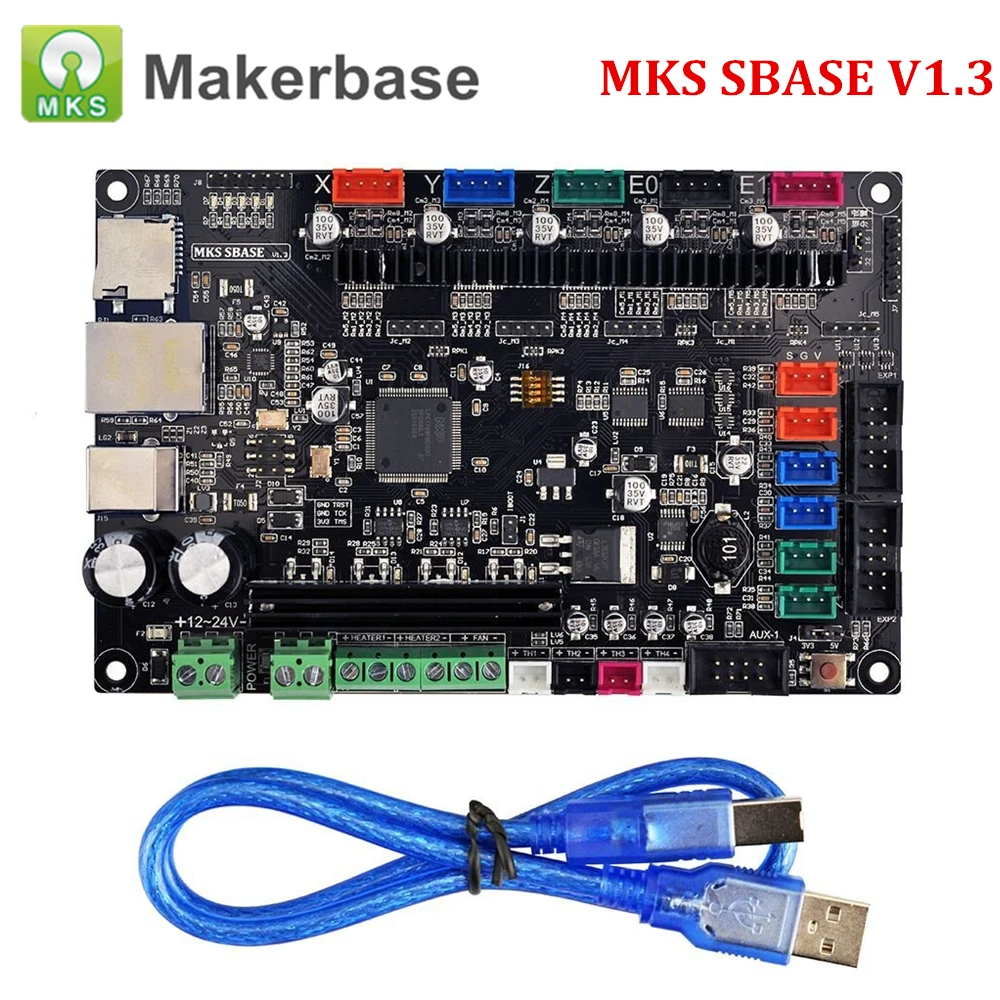

Детали для 3D принтера плата управления MKS SBASE V1.3 32 битная платформа с открытым

---

MKS SBASE V1.3 smootieboard + MKS TFT32 V4.0 дисплей контроллера



В комплект входит:

MKS SBASE V1.3 X 1

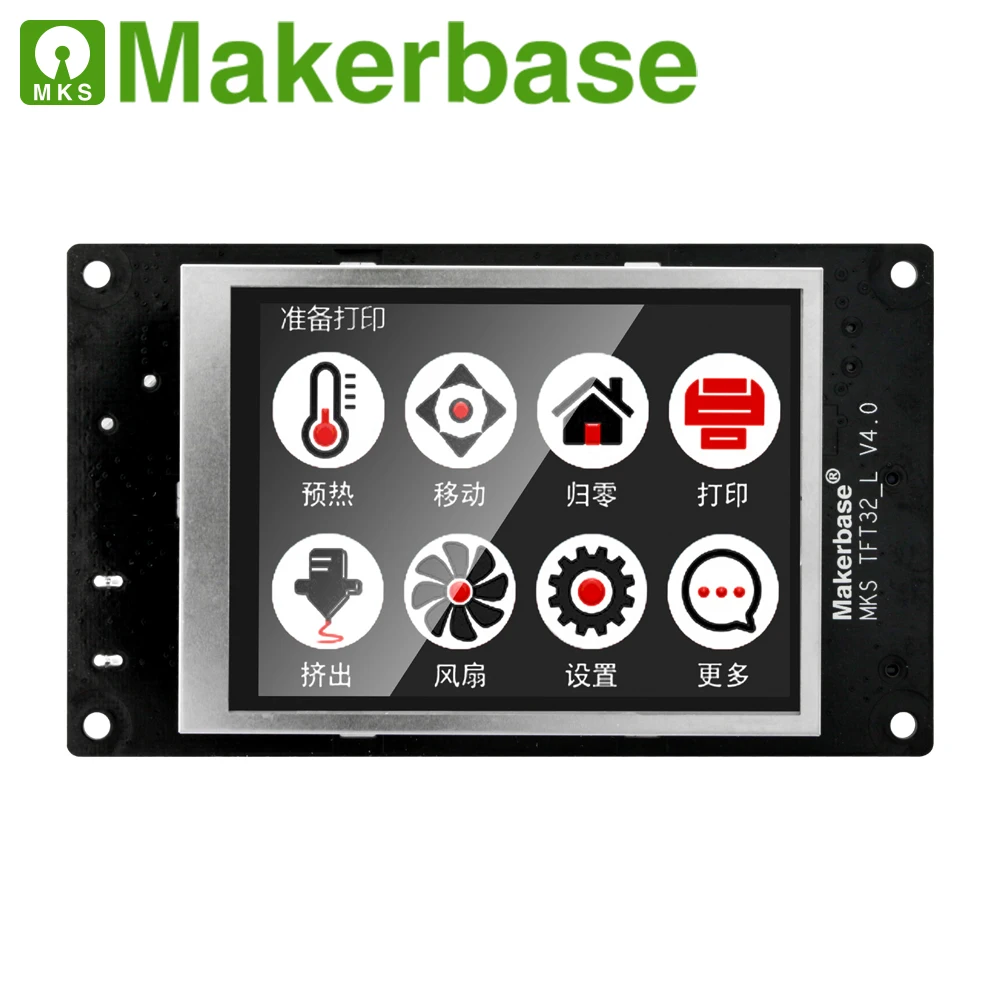

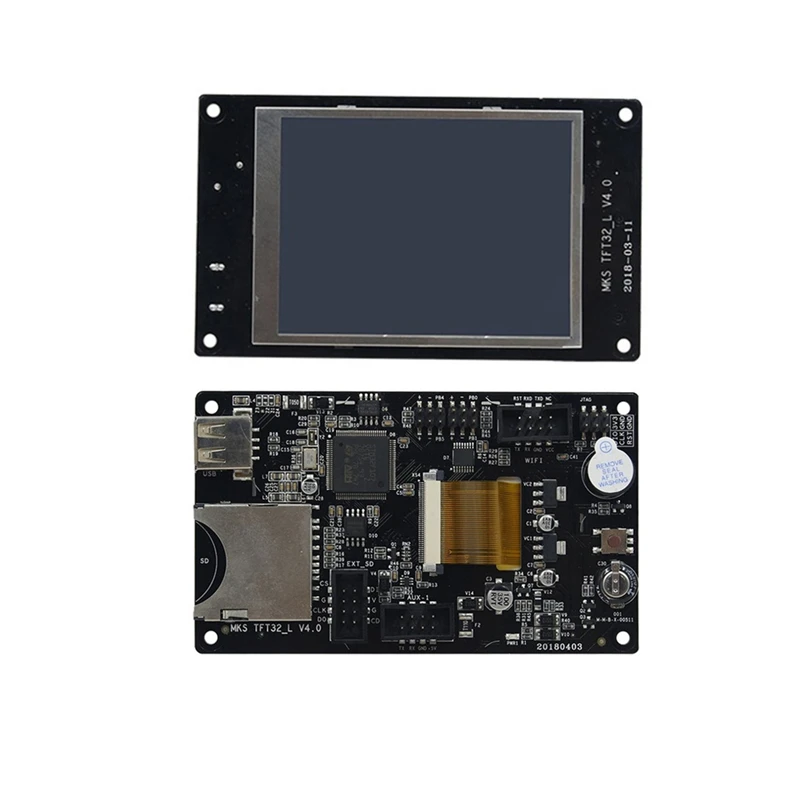

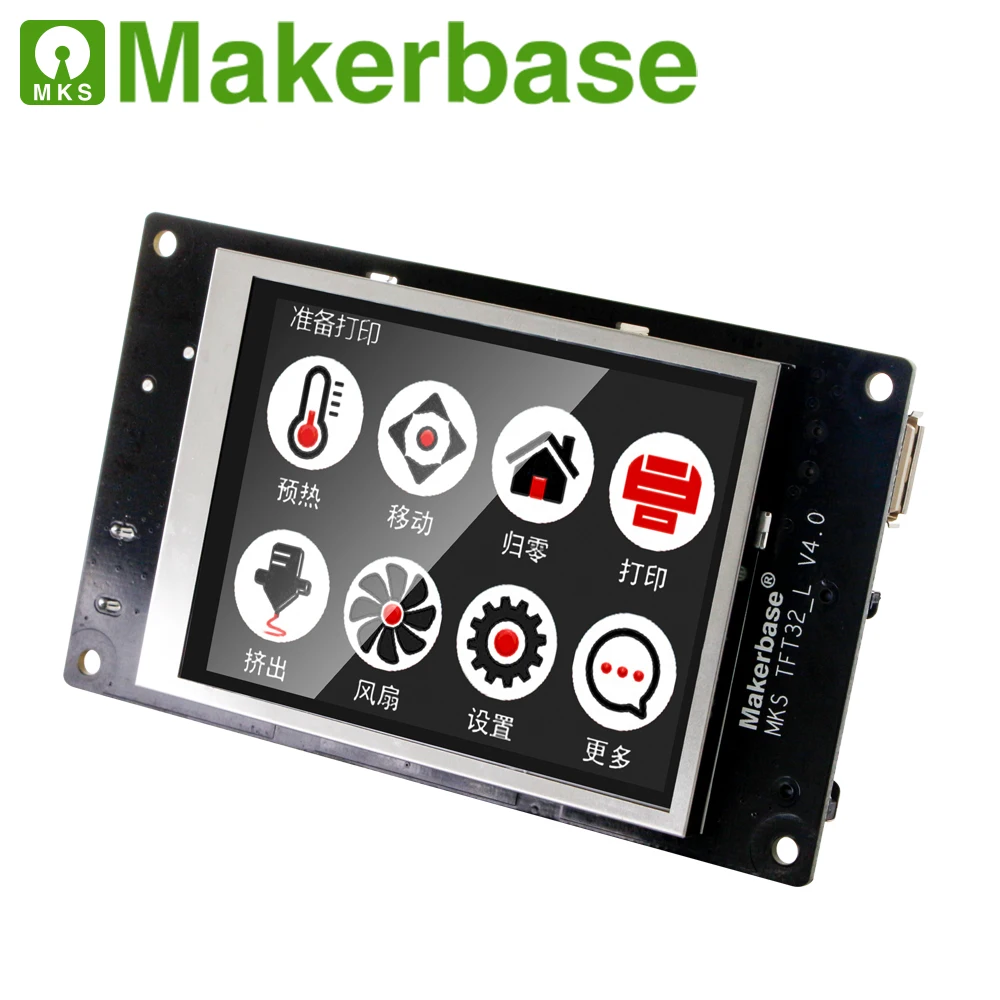

MKS TFT32 V4.0 дисплей X 1

Кабель X 2

Сертификат соответствия

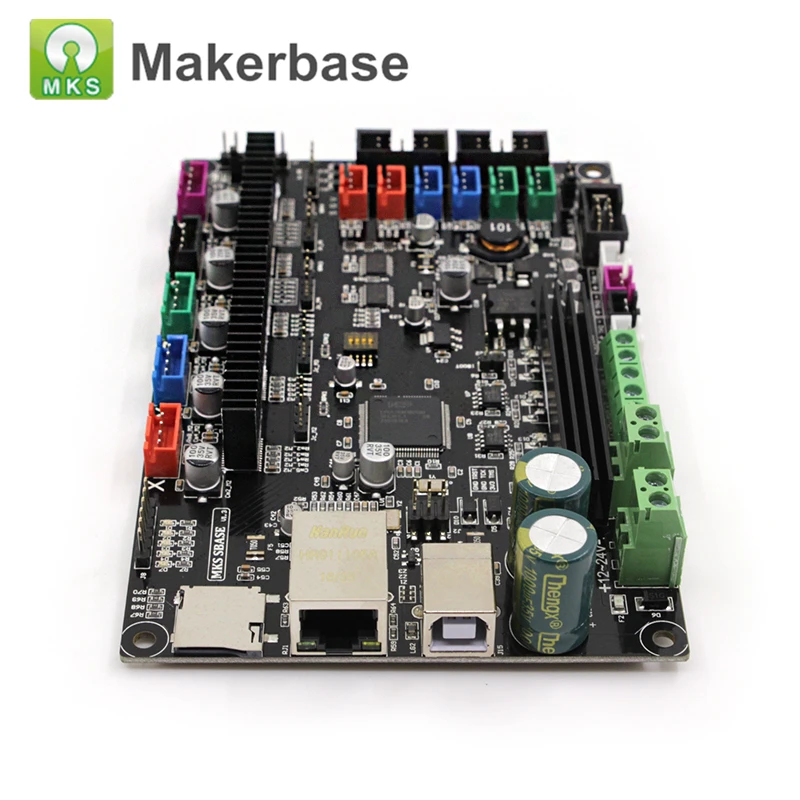

Что такое MKS SBASE?

  MKS SBASE-это новейшая материнская плата для 3D-принтера   Он основан на платформе ARM и использует 32bit 100M Cortex-MS MCU-LPC1768.         Сравните с MKS SBASE V1.0 и V1.2:   1. Устранение проблем с температурой.   2. Добавить контакты термопары (не может использоваться вместе с 12864lcd).   3. Создайте некоторые контакты P1.22 P1.23 P2.12 P2.11 P4.28 для дальнейшей разработки.   4. Увеличьте мощность 3,3 В/5 В для конечных остановок.   5. Соберите две большие радиаторы.         Особенности MKS SBASE:   1. Использование 32bit 100M Cortex-M3 MCU-LPC 1768 и высокая производительность.   2. Поддержка высокомодульной прошивки с открытым исходным кодом, легко для вторичного развития.   3. Поддержка функции сети, затем продолжить дистанционное управление через IE Explorer.   4. С помощью шагового драйвера DRV8825, который поддерживает 32-микрошаг и с отличным охлаждением.   5. Токи шагового двигателя могут быть установлены непосредственно, что может избежать повреждения.   6. Использование высококачественного FR-4 4-слойной печатной платы и специальной конструкции для охлаждения.   7. Использование профессионального чипа питания, поддержка 12В-24В постоянного тока.   8. Хорошо работает с сенсорным экраном LCD12864 и MKS TFT.   (Не может работать с OLED12864 и LCD2004 дисплеем.)   Более подробную информацию, пожалуйста, посетите веб-сайт ниже:   1 шт/лот   2 шт/лот   3 шт/лот   4. Инструкции: .com/member/dintid/   5 шт/лот   MKS TFT32 3,2 ''ЖК-дисплей:   1.3.2 дюймовый цветной сенсорный экран, поддержка u-диска и sd-карты.   2. Поддержка непрерывного и легкого обновления программного обеспечения.   3. Поддержка MKS Wifi модуля.   4. Нет необходимости регулировать прошивку, поддерживать Марлин, разглаживать и повторять.   5. Поддержка сохранения печати и экономии затрат. Также обнаружение изношенных материалов.   6. Поддержка логотипа и настройки кнопок.   7. Поддержка функции определения пользователя.   MKS TFT32 разъем       MKS-TFT32-это цветной сенсорный ЖК-экран, он подходит для многих основных плат, таких какMKS BASE, MKS GEN, MKS MINI, MKS SBASEИ т. Д.   Не нравится MKS TFT28, MKS TFT32 не поддерживает внешний источник питания, не может работать с Ramps1.4.   Подключение к MKS BASE,MKS MINI   Настройка загрузки   Шаг 1: Включите MKS TFT32 в первый раз, затем введите-> Настройка-> подключение, выберите скорость передачи данных, которую использует прошивка. Шаг 2: Введите-> Настройка-> Модель, выберите тип принтера, только Дельта и другие два варианта Другие: Введите-> Настройка-> коррекция сенсорного экрана, улучшая точность.   Обновление прошивки   Скопируйте последние обновления прошивки в корневой каталог sd-карты, в том числе: 1. Mkstft32,bin. 2. mks_config.txt. 3. mks_pic. Не изменяйте имя файла. Вставьте sd-карту, она будет обновляться автоматически после перезапуска.   Подключение WIFI   1. MKS TFT может поддерживать MKS WIFI модуль. 2. После того, как MKS TFT работает с MKS WIFI модулем, можно использовать Printrun, Repetier-Host для удаленного подключения и управления. Но это может сделать некоторые функции недоступными. Базовая конфигурация mks_config.txt 1. Конфигурация на одном и двойном сопле: изменить значение после толстой кишки «cfg_sprayer_counter» в сопло, которое вам нужно. («1»-это одно сопло; «2»-это двойное сопло) 2. Конфигурация подогреваемого слоя: изменить значение после двоеточия «cfg_custom_bed_flag» в пользовательские требования, которые вам нужны. («1» с подогреваемой кроватью; «0» без теплового слоя)     Как использовать?   1. Скопируйте «прошивку. bin» и «config» из файла config на sd-карту (SD меньше 64 ГБ) Необходимо изменить имя конфигурации.   Например: Изменение В 2. Настройка config.txt в соответствии с конфигурацией. 3. Обратитесь к MKS-SBASE контакту, сделайте коррекционное соединение. Такие как шаговый двигатель, торцевые наконечники. 4. Подключите sd-карту к плате, после включения питания она автоматически обновится. 5. При подключении компьютера к USB необходимо установить драйвер (см. Приведенную ниже спецификацию). Установите драйвер Во-первых, вы должны загрузить smoocieware-windows-signeddriver.zip и экстракт. Затем подключите USB к компьютеру. Затем введите manger устройства. Как указано ниже: Загрузка прошивки и обновление Пожалуйста, загрузите прошивку из нашего github: github.com/makerbase-mks/. Конфигурация копирования (включая прошивку. bin и config.txt) на sd-карту, вставьте на плату и включите питание, она автоматически обновится. После успешного обновления имя файла превратится в прошивку. cur.
