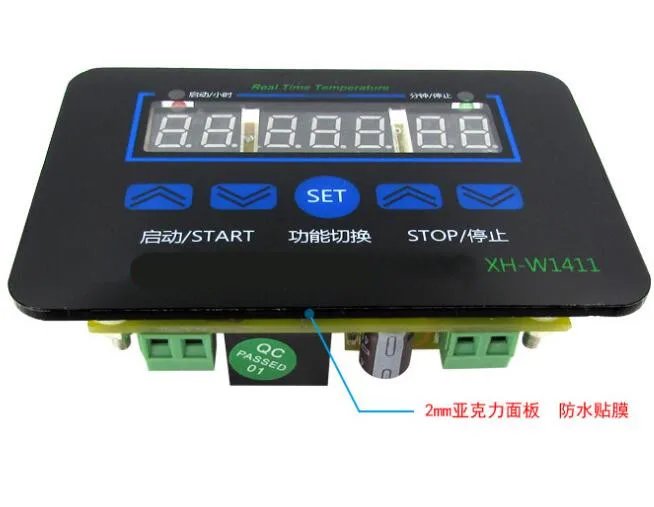

Переключатель температуры W1411 DC220V температура отопления охлаждения контроллер

W1411 переключатель температуры DC220V Тепловая прохладная температура управления термометром Контроллер многофункциональный водный животноводство Скидка 40%

Название продукта: Высокоточный температурный контроллер

Модель продукта: W1411

Диапазон измерения контроллера:-55-120 ℃

Диапазон температурного контроллера:-19-99 ℃

Точность обнаружения температуры: ± 3 ℃

Точность контроллера температуры: 1 ℃

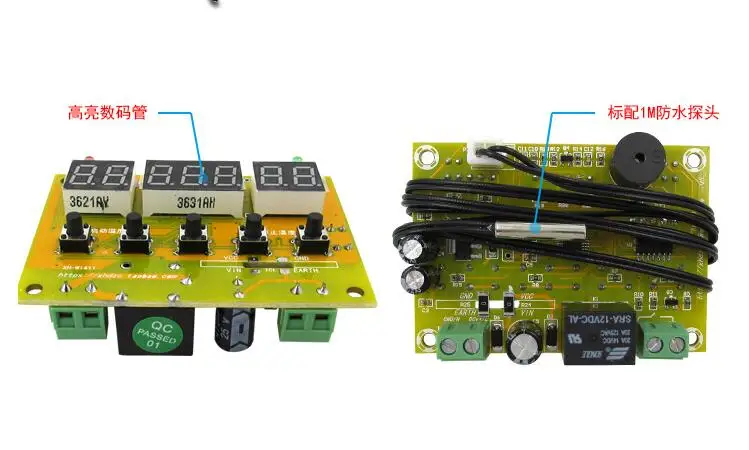

Датчик температурного контроллера: NTC10K/B3435L = 1 м

Источник питания: DC220V

Тип выхода: 10A релейный выход

Применяемые обстоятельства:-25-55 ℃

Размер панели: 90*60 мм

Размер отверстия: 70*50 мм

Инструкция по установке: если температура находится в интервале после включения питания, пожалуйста, начните вывод во времени. Отключите в остановленное время.

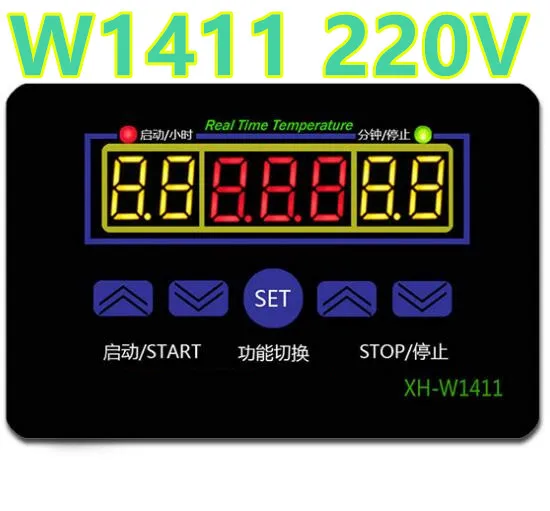

Настройка функционального переключателя/запуска и выключения

При запуске нажмите кнопку «SET» три секунды для запуска и выключения, если после выключения выключено, он сохранит состояние отключения, когда снова включится. Во время нормального использования. Нажатие кнопки «SET» переключается в F-1 (непрерывная работа), F-2 (регулярное выключение), F-3 (регулярный Запуск), функция переключения (F1-F3 является дополнительной функцией использования, это не влияет на настройку регулятора температуры)

Температурная коррекция

Отключите термостат, нажмите кнопку «SET», чтобы включить питание, введите в функцию коррекции температуры. Отображение экрана --- 000 ----. Увеличение или уменьшение температуры на основе температуры перед исправлением. Максимальный диапазон-9,9-99 ℃, завершенная коррекция, фактическая температура = значение до коррекции температуры + коррекция значения.

Функция самопроверки

Нажмите Левую кнопку настройки температуры ▲▼ одновременно, чтобы включить питание, затем введите функцию самопроверки.

Восстановите заводские настройки.

Нажмите Левую кнопку настройки температуры ▲▼ в то же время, чтобы включить питание, экран, отображающий 88-888-888, завершенный восстановление заводской настройки после тревожного звонка.

Шаги по установке продукта

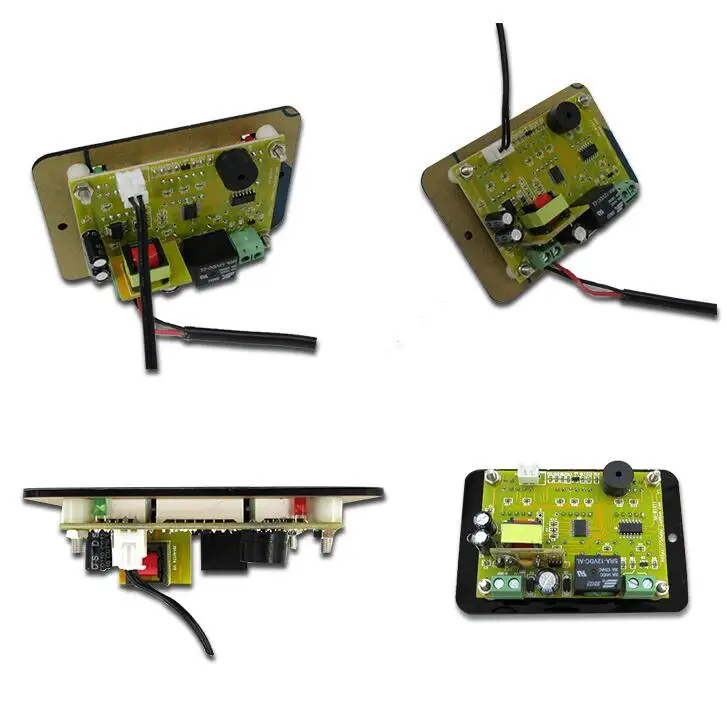

1. Соединенная и фиксированная основная плата и пластиковая панель столбами, затем Заблокированные гайки.

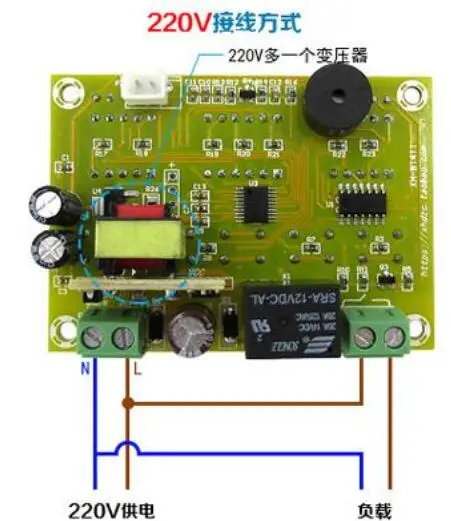

2. См. Схему цепи для подключения источника питания и линии контроля нагрузки.

3. Откройте отверстие 70*50 на корпусе согласно чертежу.

4. Поместите датчик температуры в место, где нужно контролировать температуру,

Установите запуск и остановите температуру в соответствии с требованием.

Режим автоматического нагрева и охлаждения.

Температура запуска <температура остановки = режим нагрева

Например, для контроля нагрева воды

Остановите нагрев при температуре 60 ℃ после повторного нагрева при падении температуры до 45 ℃

Режим настройки:

Настройка температуры запуска при 45 ℃, установка температуры остановки при 60 ℃

Метод настройки отображается следующим образом,

Tart-up температура> stop температура = режим охлаждения

Например, для контроля тепловыделения теплицы

Запуск вентиляционного вентилятора при температуре 35 ℃, остановка при температуре 35 ℃

Режим настройки:

Настройка температуры запуска при 35 ℃, настройка температуры остановки при 32 ℃

Метод настройки отображается следующим образом,
