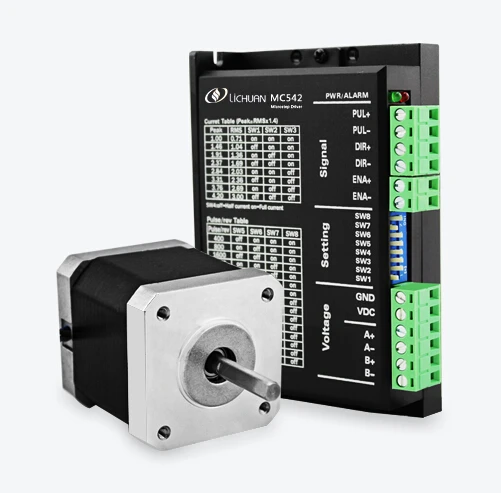

Маленький шаговый двигатель Nema23 и драйвер контроллера из Китая factoty 0.6NM 24V 3d

2 фазы гибридный шаговыйДрайвер электропривода

5 В, ограничение сопротивления

Добавляется при входе 12 или 24 В

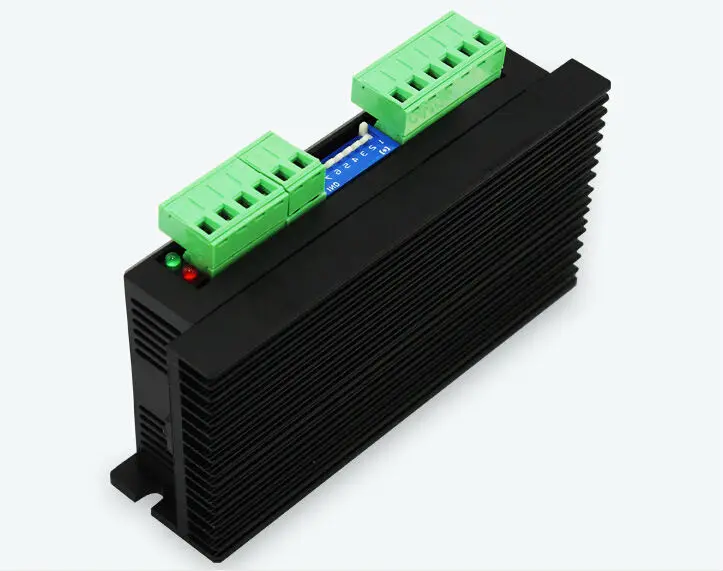

MC542-это новое поколение цифрового двухфазного гибридного шагового привода на основе управления DSP,

Любое подразделение может быть настроено в пределах 512 и любое текущее значение может быть специально

В пределах номинального тока в соответствии с потребностями пользователей. Из-за увеличения функцииАвтоматических

Определение параметров двигателя внутри, соответствующие рабочие параметры могутПринимаются

Для различных двигателей, которые могут сделать моторы работать плавно, шум очень низкий.

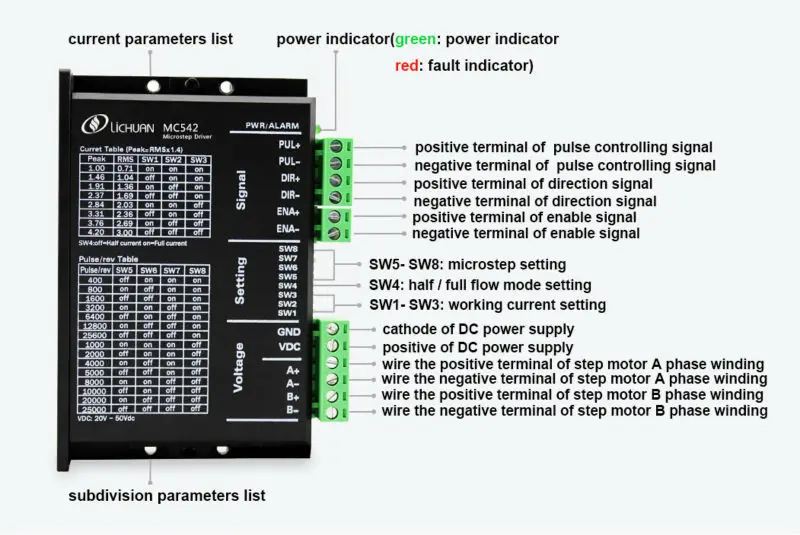

Выходной ток драйвера устанавливается тремя переключателями dip SW1-SW3,

Он имеет 8 этажей. О конкретных настройках выходного тока,

Пожалуйста, обратитесь к панели привода.

Пользователи могут установить привод на автоматический половинный ток SW4.

Выкл показывает, что статический ток установлен на половину динамического тока,

На изображении статический ток совпадает с динамическим.

SW4 должен быть установлен для общего использования, чтобы уменьшить

Нагревание двигателя и водителя, а также повышение надежности.

Ток будет сократить 50% автоматически около 0,3 секунд после того, какВ

ПульсОстановка поезда (55% фактическое значение), теплотворная способность уменьшена на 65% в теории.

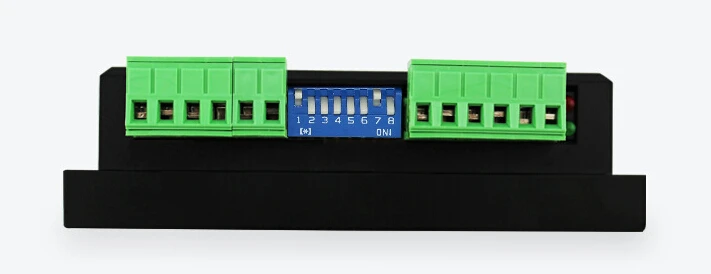

Драйвер microstep subdivision NO. Устанавливается 4 dip переключателями SW5-SW8,

В наличии 15 файлов microstep.

Когда пользователи устанавливают разделение,Драйвер должен быть сначала остановлен.

О настройках микроступенчатого деления,Пожалуйста, обратитесь к панели привода.

Диски имеют 2 красных и зеленых фонаря. Один из зеленых ламп-это источник питания.

Он будет гореть после того, как водитель будет электрифицирован;

Другой красный-это индикатор неисправности,

При возникновении проблем с перенапряжением и перегрузкой по току, это будет неизбежно.

После устранения неисправности красный свет выключается.

Когда драйвер отключен,Только повторное электричество и повторное использование могут очистить неисправность.

A + и A-провода положительного и отрицательного терминала шагового двигателя фазовой обмотки.

B + и B-провода положительного и отрицательного терминала шаг двигателя B фазовой обмотки.

Когда A, B двухфазный обмоточный обмен, может сделать мотор обратным направлением.

С помощью источника питания постоянного тока,Диапазон рабочего напряжения составляет 24V-50VDC.

Мощность более 100 Вт.

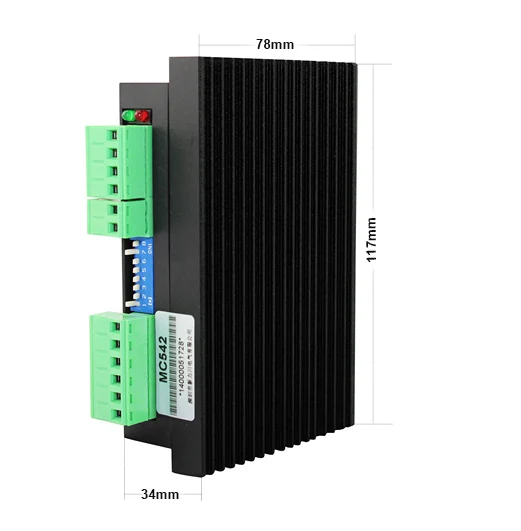

Граничный Размер привода: 117*78*34 мм;

Установка питч строки111 мм.Горизонтальная или вертикальная установка может работать

(Рекомендуется вертикальная установка).При установке

Должно быть близко к металлическому корпусу, чтобы облегчить отведение тепла.
