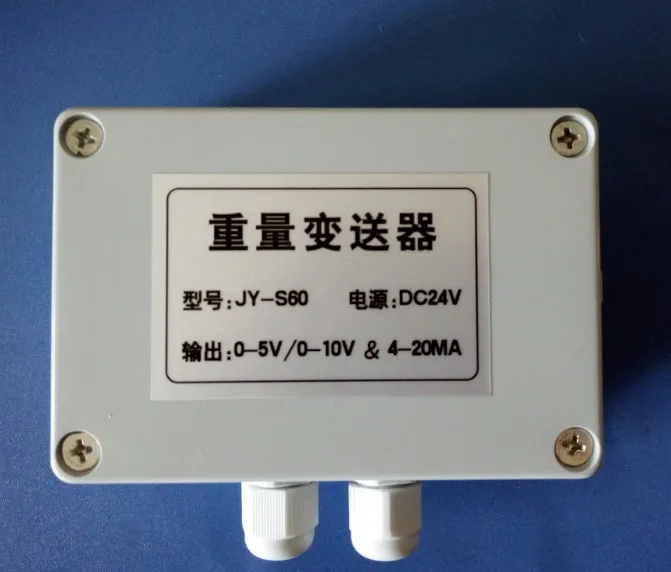

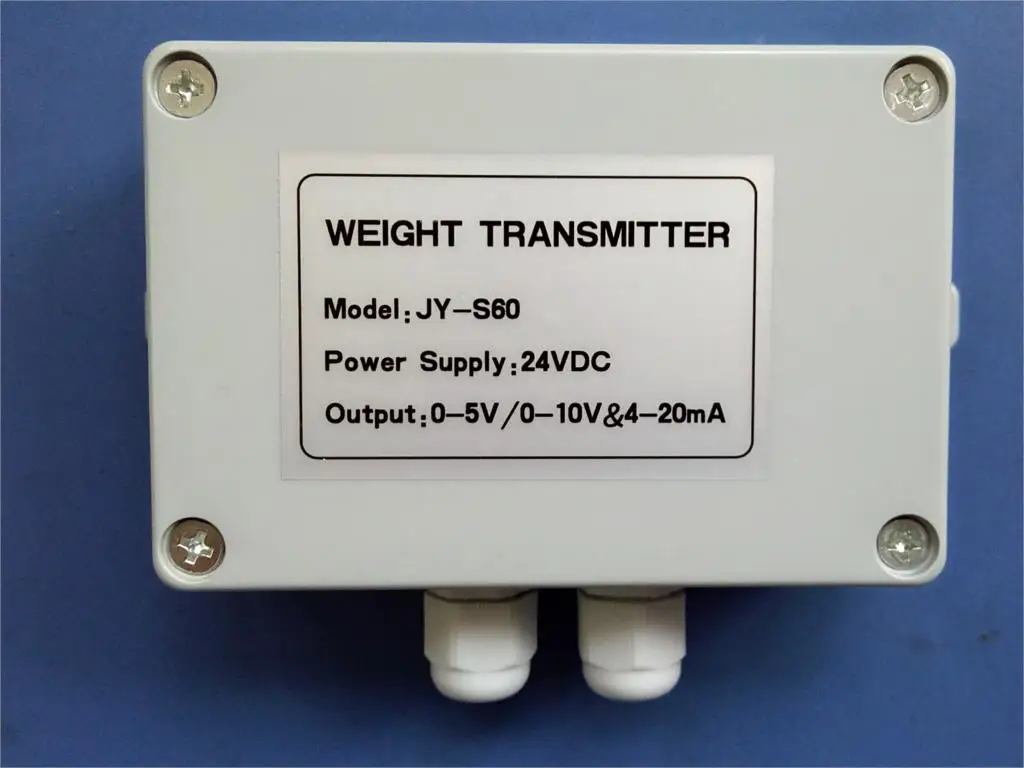

Фотоэлемент яркости для усилителя веса фотоэлемент 0 5 в 10 4 20 мА|converter current|converter

Фотоэлемент яркости для усилителя веса фотоэлемент 0 5 в 10 4 20 мА|converter current|converter

Взвешивания относятся:

Необходимо выбрать при заказе, или мы не можем отправить правильные параметры.

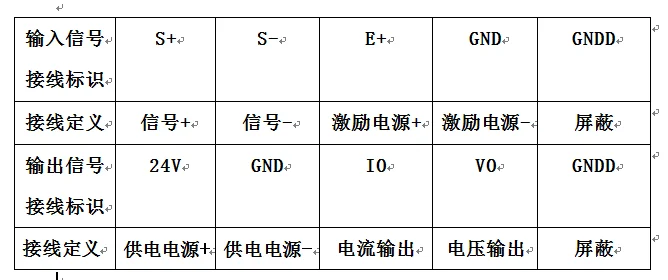

1. Входной сигнал: Чувствительность датчика 1. 0мв/В, или 2. 0мв/в?

2. Выходное возбуждающее напряжение 5 В или 10 в (Е +) ?

Используется для: датчика-усилителя-PLC/модуля сбора/инструмента/микроконтроллера и так далее

Особенности:

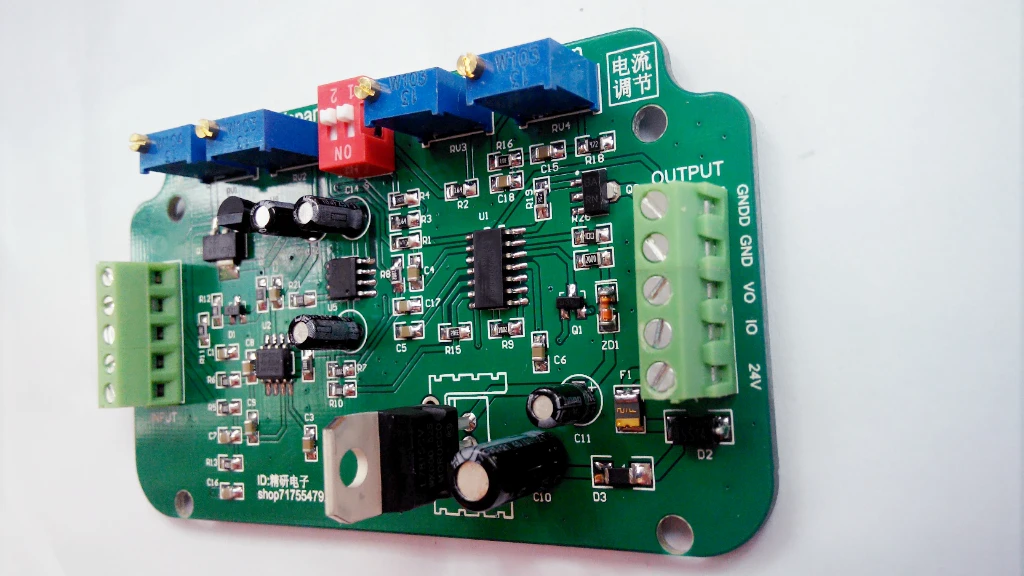

· Использование специального прибора, взвешивания датчика усилитель чип дизайн, высокая производительность

· Использование индуктивности и емкости и т. д. для фильтрации источника питания, эффективно фильтрует пульсацию питания интерференцета

· Напряжение питания: 24 В постоянного тока

Высокоточная схема op amp, высокая точность, хорошая стабильность

· Источник питания с обратной защитой, защитой от перенапряжения

· Подходит для взвешивания, вытягивания давления, крутящего момента и другого использования тензодатчика.

• Размеры: 9*5,2*2,5 CmThe

· Корпус и проволочные соединения имеют водонепроницаемый дизайн, хорошее уплотнение, подходит для суровых условий

· Пластиковый корпус, прочный, защита от помех

Высокоточная схема op amp, высокая точность, хорошая стабильность

· Источник питания с обратной защитой, защитой от перенапряжения, защитой от перегрузки по току

· Подходит для взвешивания, вытягивания давления, крутящего момента и другого использования тензодатчика.

· Рабочее напряжение: 12-24 В постоянного тока

· Выходной сигнал: 0-5 В, 0-10 В или 4-20 мА

· Входной сигнал: Чувствительность датчика 1. 0мв/в или 2. 0мв/в

· Выходное Возбуждение: Выходное возбуждающее напряжение 5 В или 10 в (E +)

· Диапазон рабочих температур: -20-80 °

· Влажность рабочей среды: 10% RH-90 % RH (без конденсации)

Точность: лучше, чем 0.2% F.S

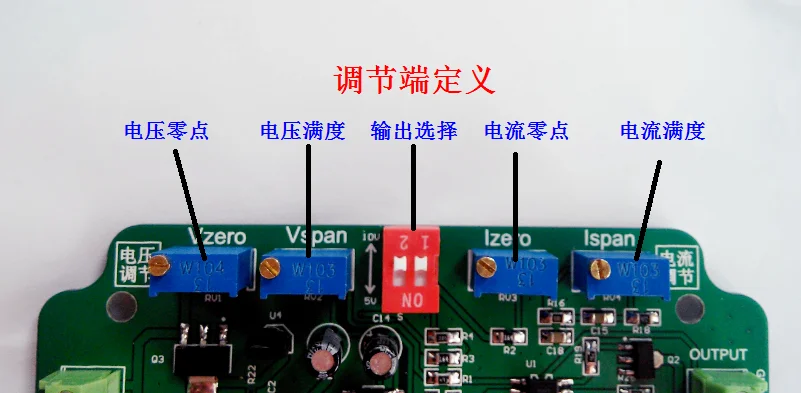

Переключатель выбора

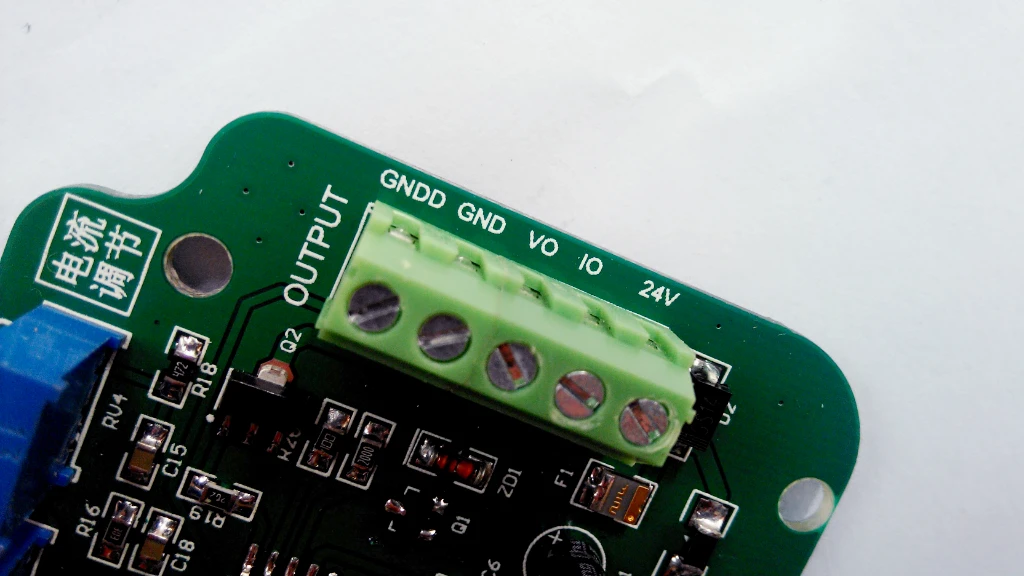

DIP switch 1 to OFF ,VO Output 0-5V. При включении выход VO 0-10 В. Когда DIP переключатель 1 и 2 все выключены, VO выход 0-5 В, IO выход 4-20 мА

1. Установка нуля

1: сначала Регулировка напряжения, система находится в состоянии без нагрузки, отрегулируйте нулевой потенциометр напряжения (вноль) для регулировки нуля. Измерьте выходное напряжение с помощью мультиметра, чтобы сделать индикацию как можно ближе к нулю.

2: Прежде всего, Регулировка тока, система находится в состоянии без нагрузки, отрегулируйте нулевой потенциометр тока (Izero), с мультиметром, блок тока для измерения выходного тока IO, как можно ближе к 4 мА. В

2. Регулировка усиления

1: Полная регулировка напряжения будет загружать систему до определенного значения веса (рекомендуемый диапазон: 80% ~ 100% FS), В соответствии с весом нагрузки и максимальным значением взвешивания связи между расчетом выходного значения напряжения, с цифровым измерительным выходом мультиметра, потенциометром (Vspan) Регулирует полномасштабный выход.

2: Регулировка полноты тока система будет загружать определенное значение веса (рекомендуемый диапазон: 80% ~ 100% FS). В соответствии с пропорциональной связью между загруженным весом и максимальным значением взвешивания рассчитывается выходное значение тока, Отслеживайте выход с помощью цифрового мультиметра, потенциометра (Ispan) регулирует полномасштабный выход, как можно ближе к 20мА. В

3. Перепроверка

Так что система находится в состоянии незагрузки, измеряя нулевую выходную мощность; Нагрузите определенное значение веса, измерьте выходное напряжение в соответствии с ожидаемым увеличением. Если он не подходит, пожалуйста, отрегулируйте снова.

Обработка сигналов

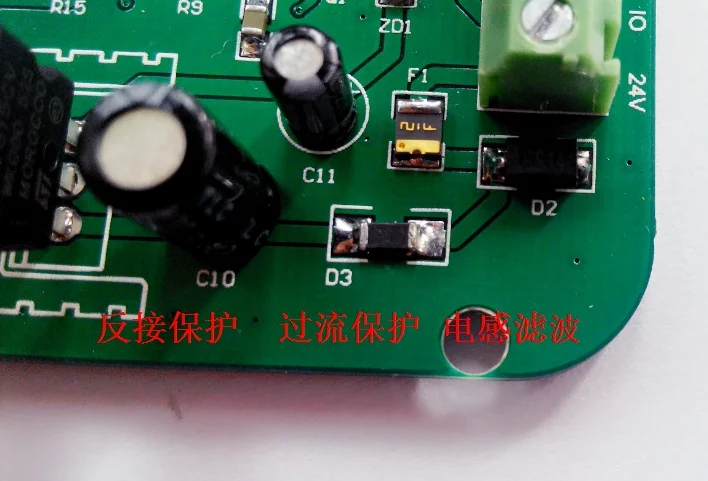

Хороший передатчик, первый, чтобы сделать хорошую работу фильтрации, модуль использует индуктивность + конденсаторный фильтр, может эффективно подавить мощность пульсации помех, с перегрузки по току и анти-обратной защиты
