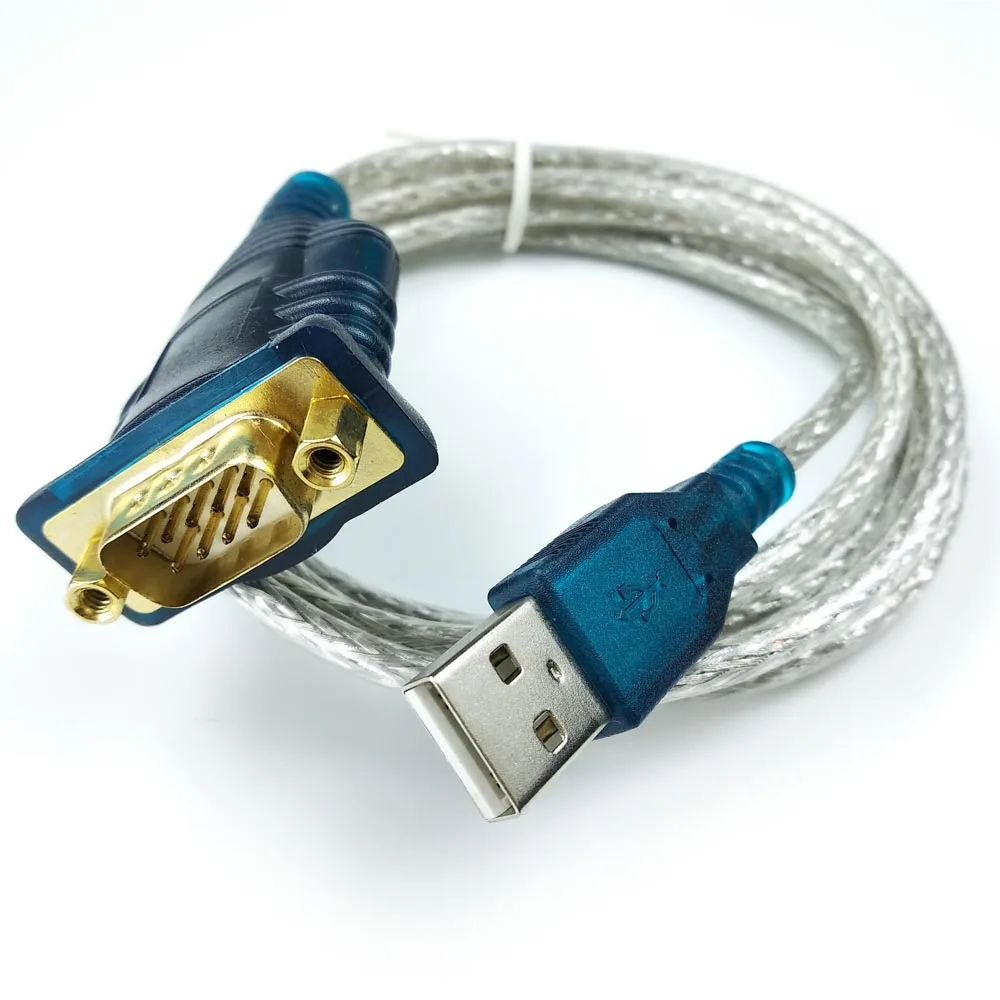

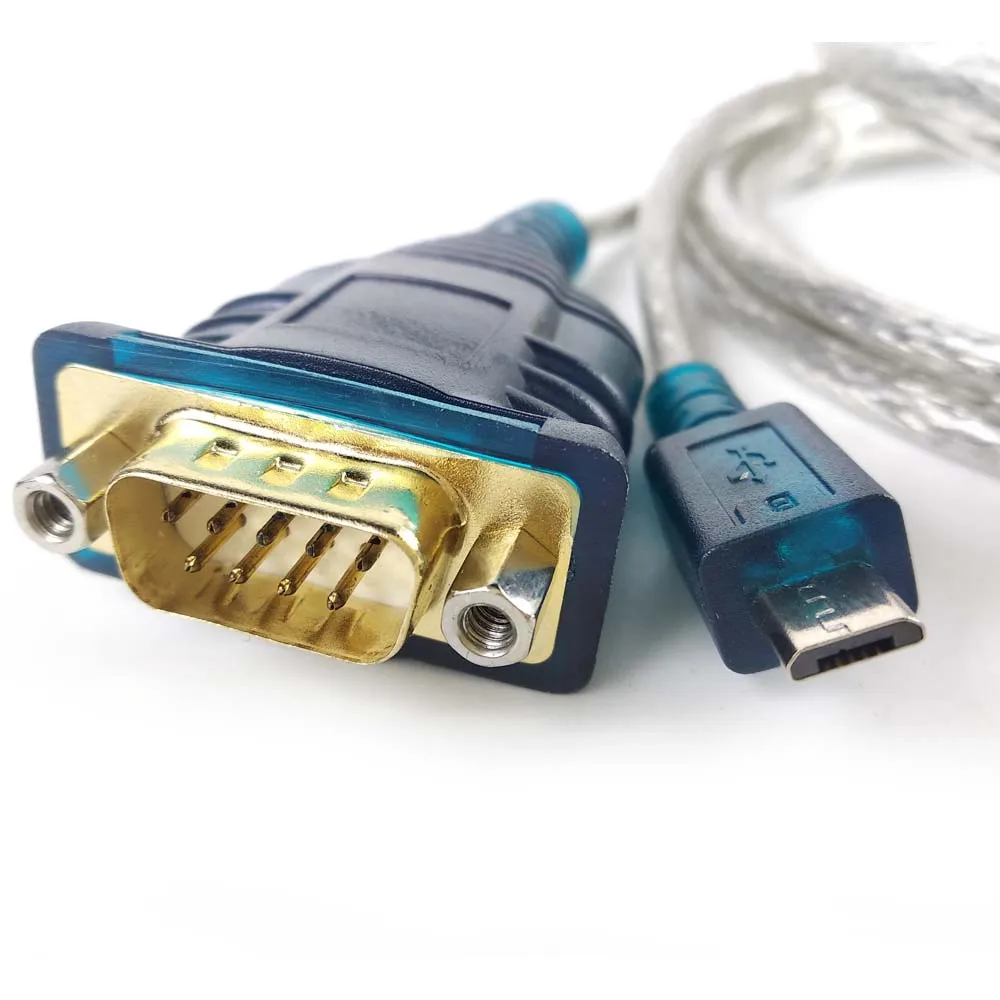

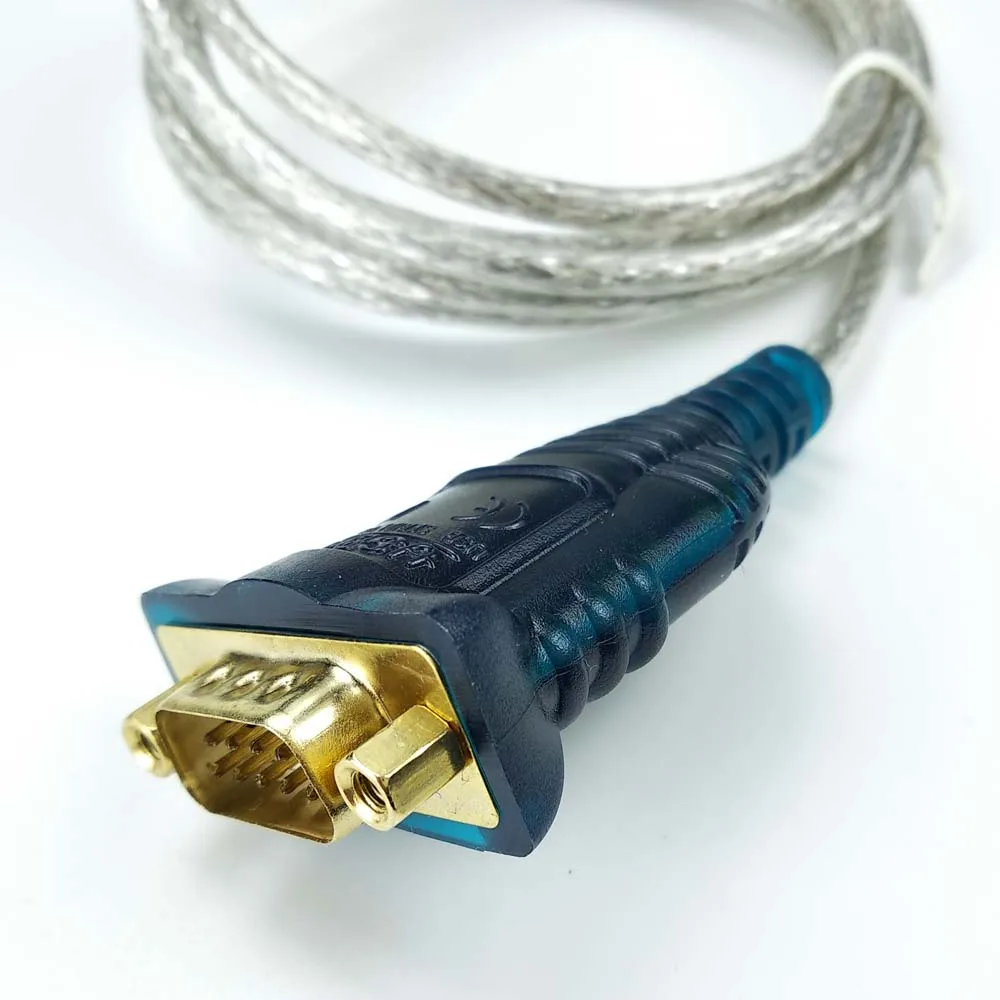

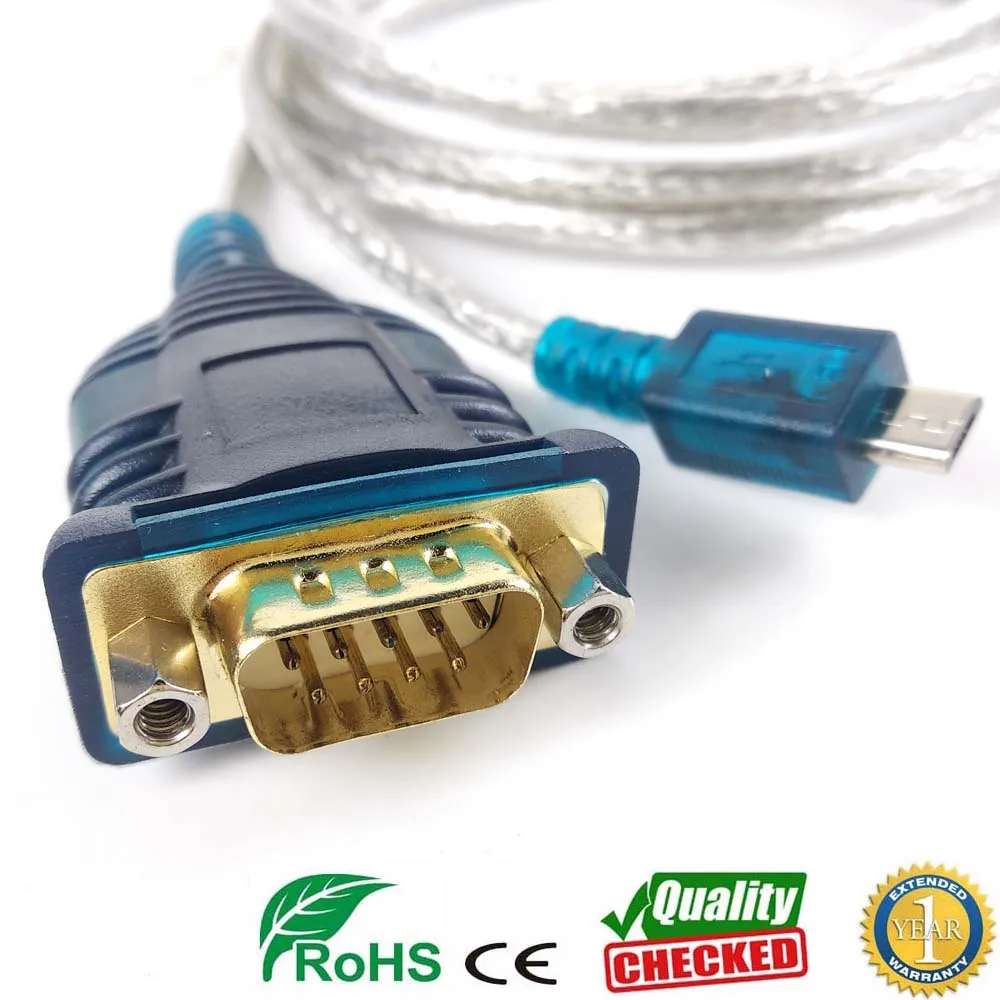

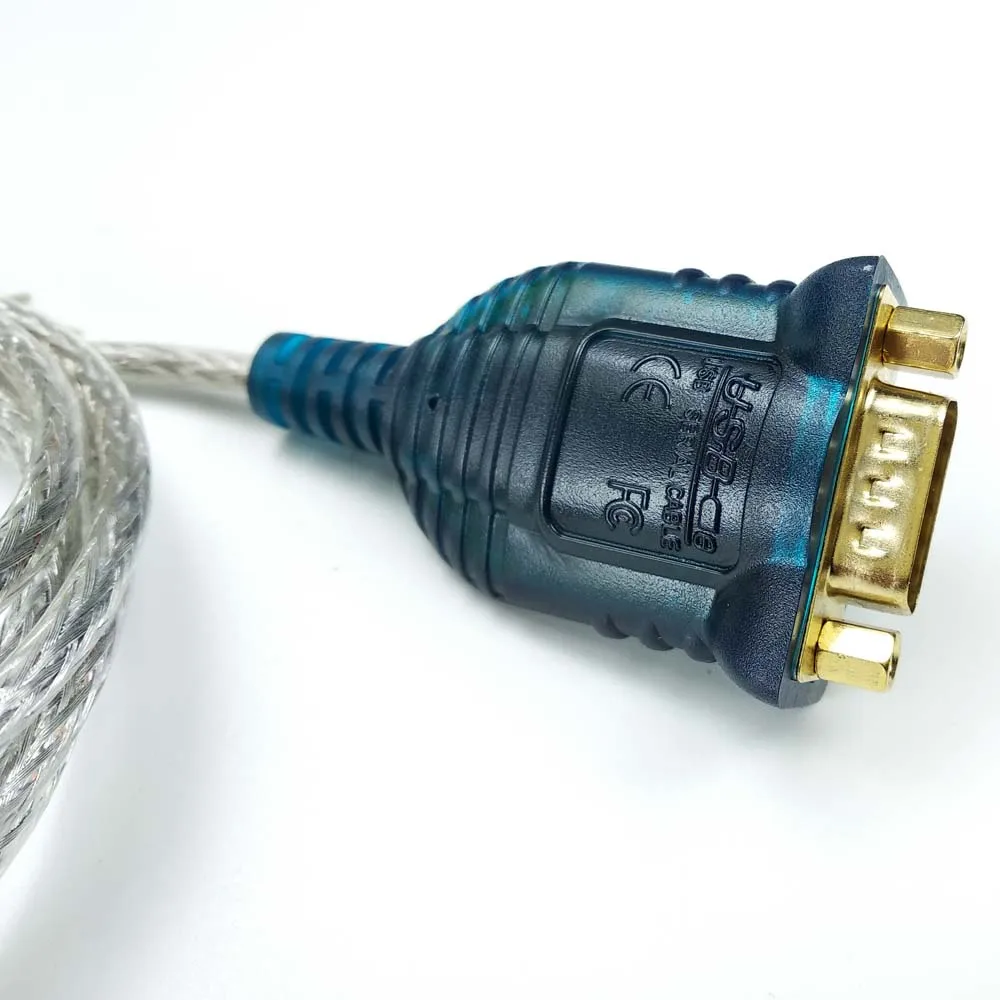

Адаптер ftdi usb rs232 db9 кабель конвертер Последовательный micro к последовательный

---

FTDI USB RS232 последовательный адаптер, конвертер, кабель

Чип ftdi usb для последовательного кабеля

FT232RL + ZT213 чип

Встроенные сигналы: TXD, RXD, CTS, RTS, DTR, DSR, DCD, RI, GND, VCC

• Длина: 150 см
• Куртка из ПВХ, Черная
• Стандартный разводки выводов:
• Стандартный уровень сигнала DB9 RS232
• Поддержка Win10, win8, Windows 2k/me/98/XP/Windows7/Linux, Android, Android, Mac, Linux и др.
• Полиэтиленовый пакет для каждого, затем в картонной коробке.
• Lifttime гарантия
• CE, RoHS, достижение соответствия.

  Типичное применениеОбновление стандартных периферийных устройств до USBКабели и интерфейсы USB для передачи данных сотовых и беспроводных телефоновИнтерфейс MCU/PLD/FPGA на основе конструкций к USBUSB аудио и низкая полоса пропускания, передача видео и данныхPDA для передачи данных через USBСчитыватель смарт-карт USBUSB измерительные приборыUSB промышленный сенсорный экран УправлениеИнтерфейс MP3-плеера USBУстройство для чтения и записи флеш-карт USBПриставка для ПК с USB-интерфейсомИнтерфейс цифровой камеры USBUSB Аппаратные модемыUSB Беспроводной модемыСчитыватель штрих-кодов USBВыделенный порт зарядного устройства (DCP), обнаружение, включение зарядки аккумулятора при более высоком токе для более быстрой зарядки.   Характеристики RS232, краткая информация
Связь, указанная в стандарте RS232, является асинхронным методом последовательной связи. Слово серийный означает, что информация отправляется капельки за один раз. Асинхронный подает нам, что эта информация не отправляется в предварительно установленные промежутки времени. Передача данных может начаться в любое время, и это задача приемника, чтобы определить, когда сообщение начинается и заканчивается. Асинхронная связь имеет некоторые преимущества и недостатки, которые оба описаны в следующем абзаце.
RS232 бит потока
Стандарт RS232 определяет способ связи, в котором информация отправляется по бит на физическом канале. Эта информация должна быть разбита словами «data». Длина данных слово переменной. На ПК можно выбрать длину от 5 до 8 бит. Эта длина-это длина в сетке каждого слова. Для правильной передачи добавлены дополнительные биты для синхронизации и проверки ошибок. Важно, чтобы передатчик и приемник использовали такое же количество бит. В противном случае, данные слова могут быть неправильно истолкованы или вообще не распознаны.

С синхронным подключением, часы или сигнал триггера должны присутствовать, что указывает на начала каждой передачи. Отсутствие сигнала часов делает асинхронный канал связи дешевле в управлении. В кабеле требуется меньше линий. Недостатком является то, что приемник может начать в неправильный момент получения информации. Затем требуется повторная синхронизация, которая стоит времени. Все данные, полученные в период ресинхронизации, теряются. Еще одним недостатком является то, что в потоке данных нужны дополнительные биты, чтобы указать запуск и конец полезной информации. Эти дополнительные битаны имеют полосу пропускания.

Биты данных отправляются с предварительно выбранной частотой, скоростью передачи данных. Передатчик и приемник должны быть запрограммированы, чтобы использовать одинаковую битную частоту. После того, как Получен первый бит, приемник подсчитывает, в какой момент будут получены другие биты данных. В те минуты он будет проверять уровни напряжения в линии.

С RS232, уровень напряжения линии может иметь два состояния. В указанном состоянии также известный как mark, в автономном режиме. Других типов линий не возможно. Когда линия не работает, она находится в состоянии знака.

Стартовый бит

RS232 определяет асинхронный Тип связи. Это означает, что Отправка данных слов может начинаться с каждого момента. Если начать каждый момент возможно, это может создать некоторые проблемы для приемника, чтобы знать, что является первым бит для получения. Чтобы решить эту проблему, каждое из данных слов начинается с небольшого внимания. Это внимание, также известное как начальный бит, всегда определяет уровень линии космоса. Поскольку линия находится в состоянии отметки, когда она не работает, стартовый бит легко распознается приемником.

Скорость передачи информации в

Непосредственно следуя стартовому бит, биты данных отправляются. Битовое значение 1 заставляет линию переходить в состояние знака, битовое значение 0 отображается в пространстве. Самое маловажное удилище-это всегда первая отправка.

Паритет

В целях обнаружения ошибок, можно добавить дополнительный бит к тексту данных автоматически. Передатчик подсчитывает значение бит в зависимости от отправленной информации. Приемник проводит тот же подсчет и проверяет, соответствует ли фактическое значение бит паритета расчетному значению. Это более подробно описано в другом пункте.

Стоп-битов

Предположим, что приемник пропустит стартовый бит из-за шума на линии передачи. Это было начато с первых следующих данных, немного с космическим значением. Это вызывает искажение даты, чтобы попасть в приемник. Необходимо создать механизм для повторной синхронизации связи. Для того, чтобы сделать это, обрамление введен. Кадрирование означает, что все бит данных и бит паритета находятся в рамке бит запуска и остановки. Период времени, лежащий между битами start и stop, является постоянным, определенным скоростью передачи данных, числом данных и битами паритета. Стартовый бит имеет всегда космическое значение, стоп-бит всегда маркирует значение. Если приемник обнаруживает значение, отличное от отметки, когда стоп-бит должен присутствовать на линии, он определяет, что есть сбой синхронизации. Это вызывает погрешность в кадрах при приеме UART. Затем устройство пробует пересинхронизировать на новых инкоммирующих битах.

Для повторной синхронизации приемник сканирует incomming данные для действительных пар запуска и остановки. Это работает до тех пор, пока есть достаточно различий в шаблонах бит слов данных. Если значение zero данных отправлено несколько раз, например, пересинхронизация не возможна.

Концевой бит, указывающий конец кадра данных, может иметь различные длины. На самом деле, это не реальное положение, но минимальный период времени, линия должна быть простаивающей (отметьте состояние) в конце каждого слова. На ПК, этот период может модель доступна в трех размерах: время равна 1, 1,5 или 2 биты. 1,5 биты используется только с данными слова 5 Биты длину и 2 только для длинных слов. Для всех данных по размерам слов возможна длина 1 бит.

RS232 физические свойства

Стандарт RS232 описан как способ связи, способный общаться в различных средах. Это влияет на максимально допустимые напряжения и т. д. на шпильках. В оригинальном определении были приняты во внимание технические возможности того времени. Например, максимальная скорость передачи данных, указанная в 20 кбит/с. С ток устройств, таких как 16550A UART, максимальная скорость 1,5 Мбит/с допускаются.

Напряжений

Уровень сигнала RS232 pins может иметь два состояния. Высокий бит, или состояние знака определяет отрицательное напряжение, а низкобитное или космическое состояние использует положительное значение. Это может немного сбивать с толку, потому что в обычных условиях высокие Логические значения также устанавливаются под высоким напряжением. Ниже указаны лимиты напряжения.

Передатчик уровня значений напряжения RS232
Ресивер, способный (В)
Способный (В)
Космическое состояние (0) + 5. .. + 15 + 3. .. + 25
Отметка состояния (1) -5. .. -15 -3. .. -25
Без определения- -3. .. + 3

Более подробную информацию об уровне напряжения RS232 и других последовательных интерфейсов можно найти в таблице сравнения интерфейсов.

Максимальное колебание напряжения, которое компьютер может генерировать на его порте, может влияет на максимальная длина кабеля и скорость связи, которая допускается. Кроме того, если разница в напряжении будет небольшой, искажение данных появится раньше. Например, мой ноутбук Марка напряжение-9,3 V, в то время как-11,5 V на мой рабочий стол компьютера. Ноутбук имеет проблемы с связью с Mitsubishi PLC в промышленной среде с высоким уровнем шума, где настольный компьютер вообще не имеет ошибок в данных, используя тот же кабель. Таким образом, даже за пределами минимального уровня напряжения, 2 вольт Экстра могут сделать огромное отличие в качестве связи.

Несмотря на Высокое напряжение, представленное в настоящее время, невозможно разрушить последовательный порт, используя короткую схему. Только при использовании внешних напряжений с большими токами, в конце концов, могут выгореть чильные микросхемы. Тем не менее, UART не будет поврежден в большинство случаев.

Максимальная длина кабеля

Длина кабеля-один из самых распространенных в мире продуктов RS232. Стандарт имеет четкий ответ, максимальная длина кабеля 50 футов, или длина кабеля, равная емкости 2500 pF. Последнее правило часто забывается. Это означает, что использование кабеля с низкой емкостью позволяет использовать более длинные расстояния, не выходя за пределы ограничений стандарта. Если, например, кабель UTP CAT-5 используется с нормальной емкостью 17 pF/ft, максимальная допустимая длина кабеля составляет 147 футов.

Длина кабеля, указанная в стандарте, обеспечивает Максимальная скорость связи. Если скорость снижена в 2 или 4 раза, максимальная длина значительно повышается. Техасские инструменты несколько лет назад проводили практичные эксперименты с различными скоростями передачи данных, чтобы проверить максимально допустимые длины кабеля. Имейте в виду, что стандарт RS232 был разработан для 20 кбит/с. Путем снижения наполовину максимальной скорости связи, допустимая длина кабеля увеличивает на 10 раз!

Длина кабеля RS232 в соответствии с техасскими инструментами, максимальная длина кабеля (футов)
19200 50
9600 500
4800 1000
2400 3000

Обнаружение ошибки

Один из вариантов обнаружения ошибок уже согласован. Это механизм обнаружения кадра, который используется для тестирования, если incomming биты были правильно окружены парой запуска и остановки. Для дополнительной проверки ошибок, можно использовать биту паритета. Использование этого бит, однако, не является обязательным. Если наличие неправильных бит является редким (например, при общении с внутренним модемом) или если протокол более высокого уровня используется для обнаружения и коррекции ошибок (z-модем, RAS и т. д.) скорость связи может быть увеличена, не используя функции паритета, присутствующие на UART.

Паритет-это простой способ кодировать слова данных, чтобы иметь механизм для обнаружения ошибок в информации. Метод, используемый с серийными коммуникациями, позволяет добавить по одной бита к каждому слову данных. Стоимость этого бит зависит от стоимости слово данных. Необходимо, чтобы и передатчик, и приемник использовали один и тот же принцип для подсчета значения битов паритета. В противном случае приемник может обнаруживать ошибки, которые отсутствуют.

Даже паритет

В основном, биту паритета можно располагать двумя способами. Когда используется даже паритет, количество отправленных битов информации всегда будет иметь ровное число логичных 1. Если количество высоких битов данных нечетное, добавляется бит паритета с высокой ценностью, в противном случае будет использоваться низкий бит.

Нечетность

Система четного паритета довольно похожа на систему четного паритета, но в этой ситуации количество высоких битов всегда будет странным.

Недостатки паритет системы

Система паритета, использующая один бит для каждого слова данных, не может найти все ошибки. Будут обнаружены только ошибки, которые могут привести к переворачиванию нечетного числа бит. Вторая проблема заключается в том, что нет возможности узнать, какой бит является ложным. При необходимости для того, чтобы уведомить отправителя о том, что эта информация должна быть повторена, необходим протокол более высокого уровня. Поэтому на шумные линии часто используются другие системы обнаружения, чтобы убедиться, что отправленная информация получена правильно. Эти системы в основном не работают на одном слове данных, а на группы слов
