Заводской магазин, большая цена одарена. Фактический продукт соответствует основной карте!

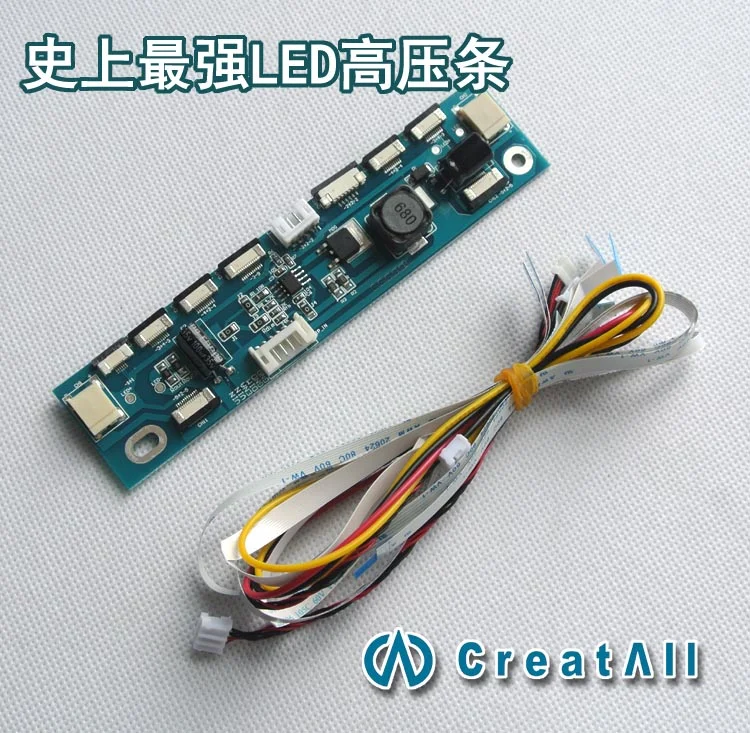

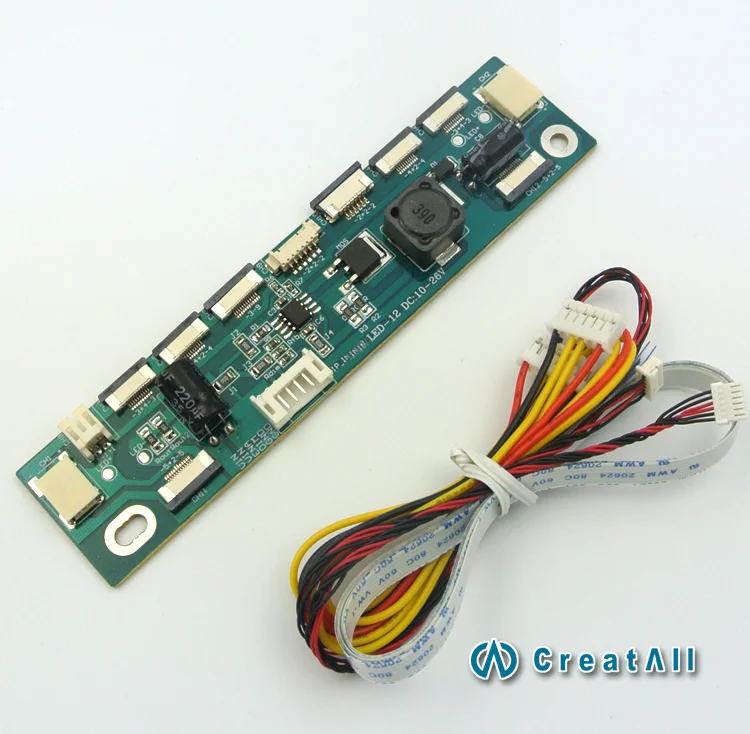

Новый Универсальный светодиодный Boost Board

Установлено 12 интерфейсных блоков, 6 выходных линий распределения, 4pin входной линии.

Светодиодный экран с 2P 6P 10P 12P, все еще ищете интерфейсы и проблемы?

Техническое обслуживание должно содержать наиболее распространенные модели

Светодиодный преобразователь высоковольтной платы, инструкции по замене

1: подключите источник питания, сигналы заземления и выключения, необходимые для бустерной платы для общего назначения светодиодный усилитель платы VCC Включение сигнала ADJ Контроль яркости GND заземления (так же, как для ЖК-панели высокого напряжения)

2: с мультиметром для измерения количества светодиодный светильник-это количество линий, которые являются количеством отрицательных, которые являются количеством линий, которые являются несколькими линиями;

Линия только в положительных и отрицательных точках.

Пример: интерфейс 10P определяется как 3- 4 + 3-

Совет: светодиодный индикатор-это тот же источник питания, который соединен вместе

Количество отрицательных групп представляет количество цепей серии

Пример: 3- 4 + 3- (6 групп цепей серии)

 Светодиодный интерфейс должен обратить внимание на то, что определение интерфейса является только положительным и отрицательным, положительный входной источник питания не должен быть изменен или неправильно,Ненадлежащее соединение, вызванное следствием маскировки,Специальное напоминание, также, пожалуйста, поймите.

Светодиодный индикатор имеет множество преимуществ, не нужно повторять их, таких как Хорошая Безопасность низкого напряжения и низкое энергопотребление и так далее.

Но головная боль: производители используют различные стандартные интерфейсы, поэтому плата с определением сложного. В этом разделе о светодиодный Boost доска, коллекцию в различные обычно используется светодиодный высокой четкости, почти все общие определения обычно используется светодиодный, светодиодный светильник ing на самом деле тесты ремонт мастер, светодиодный светильник, приспособление для бара, большое количество модифицированного светодиодный светильник на выбор.

Примечание:[Не содержит 3 в качестве группы, 9 в светильник понижающий, поэтому, пожалуйста, поймите Всемогущий]

Определение входного интерфейса BOOST:

1, идентификационный номер транспортного средства (12V-28V) положительный

2, идентификационный номер транспортного средства (12V-28V) положительный

3, Ена (2,4-5V Открытые, с напряжением 0 В 0,8 off) Переключатель Сигнала

4, тусклый (0-5 В, 0 В, когда самый яркий, 5 В, самый темный) ЯркостьРегулировки

5, GND (наземный) отрицательный

6, GND (наземный) отрицательный

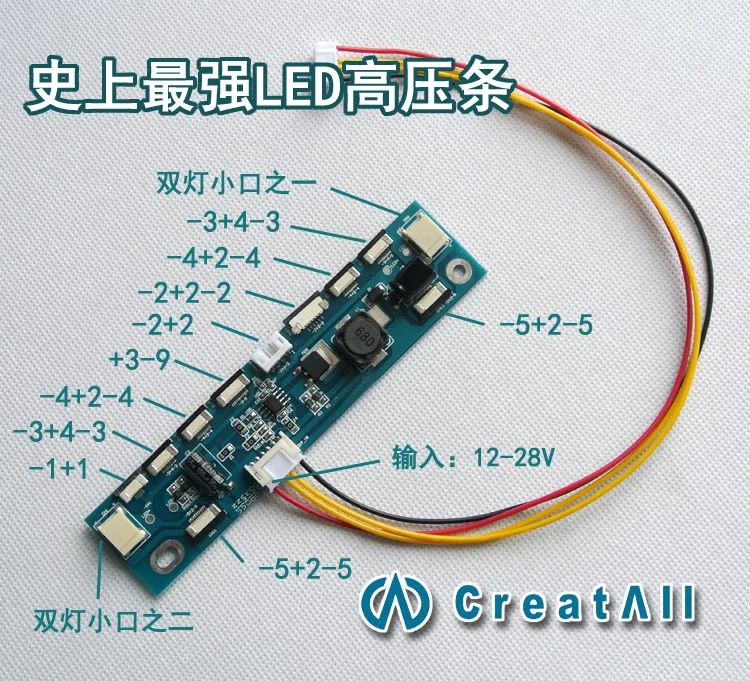

【Definition】

 Однорядный и double-12pin интерфейс: -5 + 2 - 5; 【Заказы могут быть одной лампой

Один-двойной 10pin мягкий ряд интерфейс: -3 + 4-3; 【Заказы могут быть двойной-light】

Один-двойной 10pin мягкий ряд интерфейс: -4 + 2-4; [Одиночная лампа может быть одиночной]

Одиночный 12pin мягкий ряд интерфейс: + 3-9;

Обычно используется 6-проводной интерфейс: -2 + 2-2 (линия Samsung 6);

Общий 1,0 характеристики 6Pin мягкий ряд интерфейс: -2 + 2-2;

Общие 2 контактный разъем: BH2.0

Обычно используемый Стандартный трубчатый маленький порт Интерфейс: BH 3,5 маленький рот [одна лампа может быть одиночной]

Входное напряжение: 6-20 в

Поддержка размера: 15-24 дюйма

Размер: 12*3 см

Для пульта дистанционного управленияСветодиодный интерфейс должен обратить внимание на то, что определение интерфейса является только положительным и отрицательным, положительный входной источник питания не должен быть изменен или неправильно,Ненадлежащее соединение, вызванное следствием маскировки,Специальное напоминание, также, пожалуйста, поймите.

Личные DIY должны учитывать хорошие личные возможности для покупки, рекомендуется потратить деньги, чтобы найти профессиональных техников по обслуживанию! Сжигая другие вещи, последствия скрывают йо.
