433 МГц Беспроводной приемник и передатчик обучающий код 1527 модуль декодирования 4

---

433 МГц беспроводной приемник и передатчик пульт дистанционного управления обучающий код 1527 декодирующий модуль 4 Ch выход с кнопкой обучения diy комплект для Arduino/ARM/MCUДля беспроводного выключателя питания розетка пульт дистанционного управления светодиодный Электрический двери и т. Д.

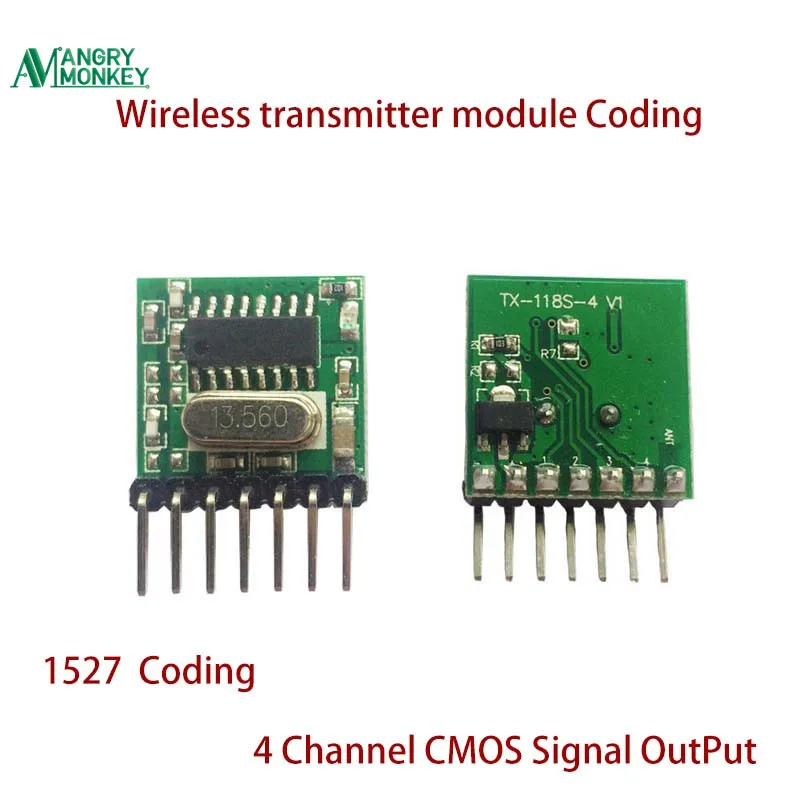

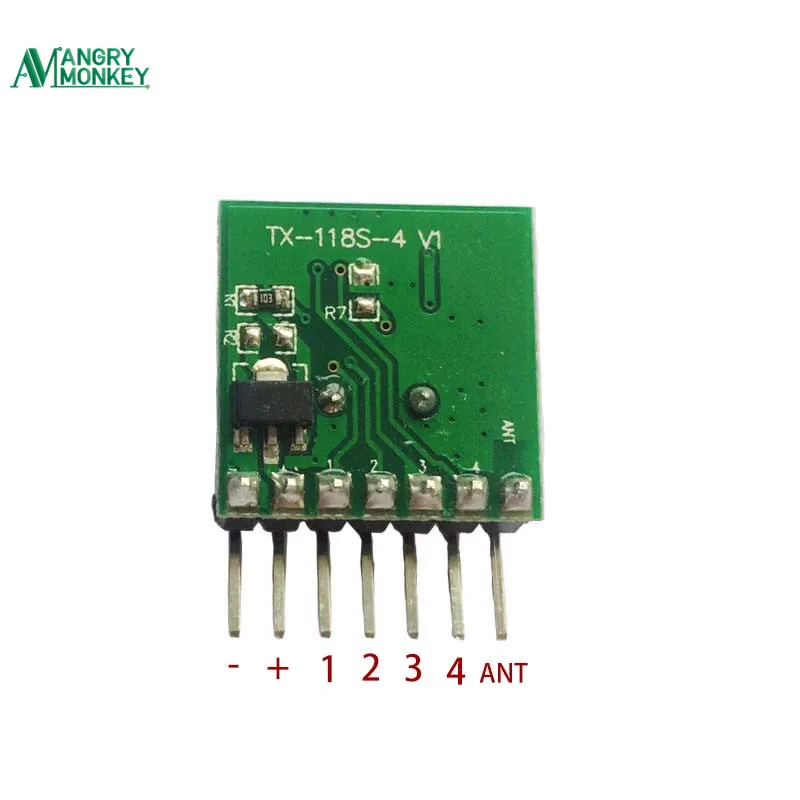

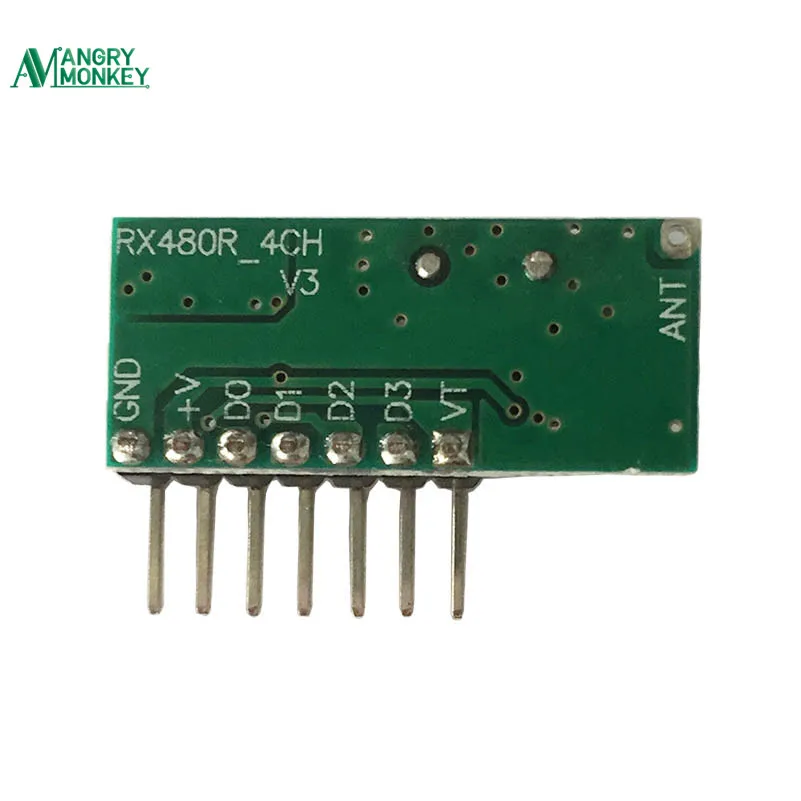

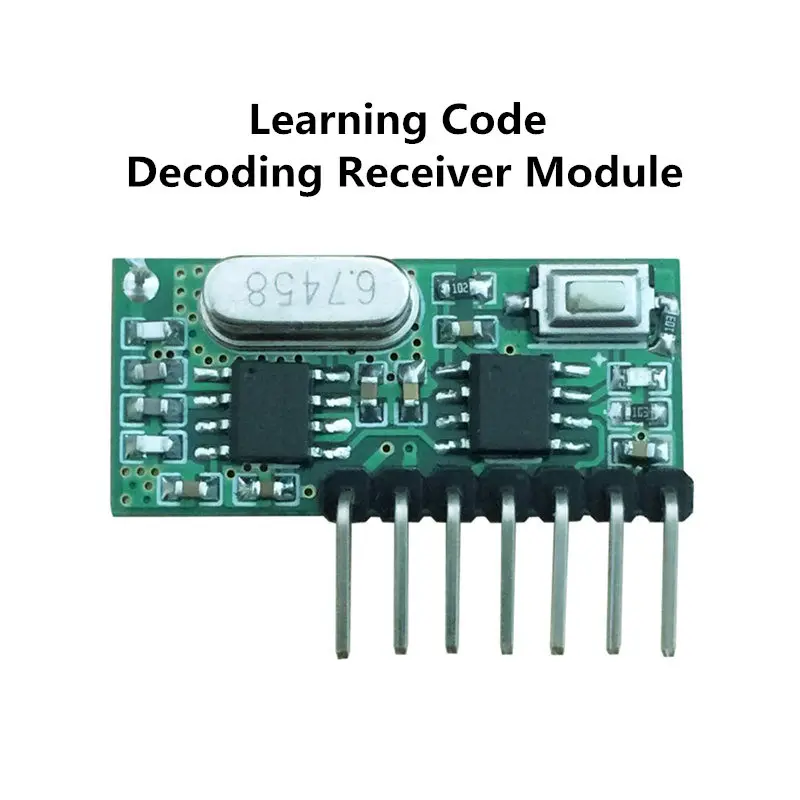

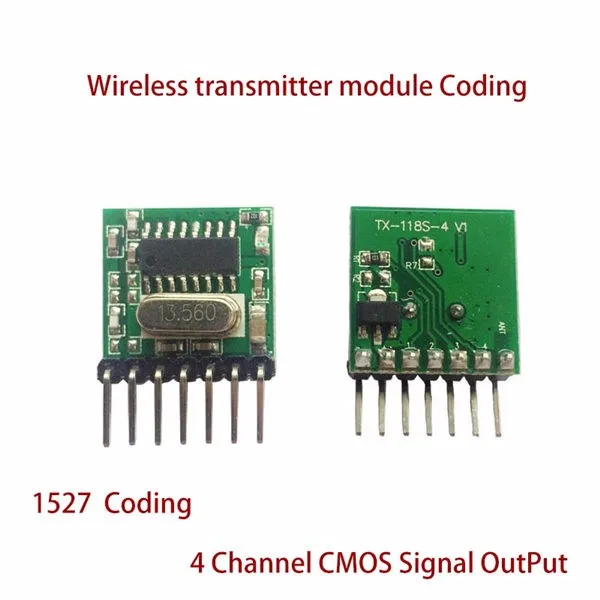

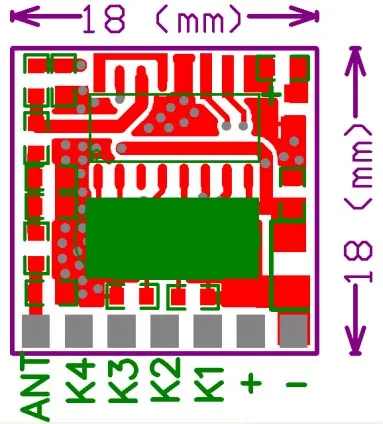

Посылка включает в себя: Модуль приемника (RX480E-4) * 1 шт. Передающий модуль (TX118SA-4) * 1 шт. Эта посылка не включает антенну. Примечание: Совместимый тип кодирования передатчика: EV1527 Если вы не используете кодировку передатчика EV1527, не будет применен к приемнику. Если вам нужно настроить другие режимы декодирования, такие как PT2262, HT6P20B, HCS301, T301A, T301E, HT6P20B, HCS301, T301A, E301E и т. Д.; Необходимо заказать более 500 шт. (каждый) добро пожаловать на заказ, пожалуйста, свяжитесь с нами. Среда применения: Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панорамой, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3. Описание товара: [Модуль приемникаE] PМодель roduct:RX480-E4 Рабочее напряжение: DC3.3 ~ 5 В Ток покоя: ≤ 5 мА Рабочая частота: 433 МГц (другие могут быть настроены) Чувствительность приема:-108дб Расстояние приема: 15 метров выше Диапазон частот: ± 0,2 МГц Рабочая температура: -25 ~ 75 Рабочий режим:Инчинг, самоблокировка, блокировка Выход: 4-канальный CMOS уровень сигнала, соответствующий пульту дистанционного управления ABCD 4 кнопками. Примечание: Совместимый тип кодирования передатчика: EV1527 Если вы не используете кодировку передатчика EV1527, не будет применен к приемнику. Если вам нужно настроить другие режимы декодирования, такие как PT2262, HT6P20B, HCS301, T301A, T301E, HT6P20B, HCS301, T301A, E301E и т. Д.; Необходимо заказать более 500 шт. (каждый) добро пожаловать на заказ, пожалуйста, свяжитесь с нами. Контакты инструкции: GND: groud или отрицательный полюс + V: DC3.3 ~ 5V вход D0: вывод данных D1: вывод данных D2: выход данных D3: вывод данных VT: выход

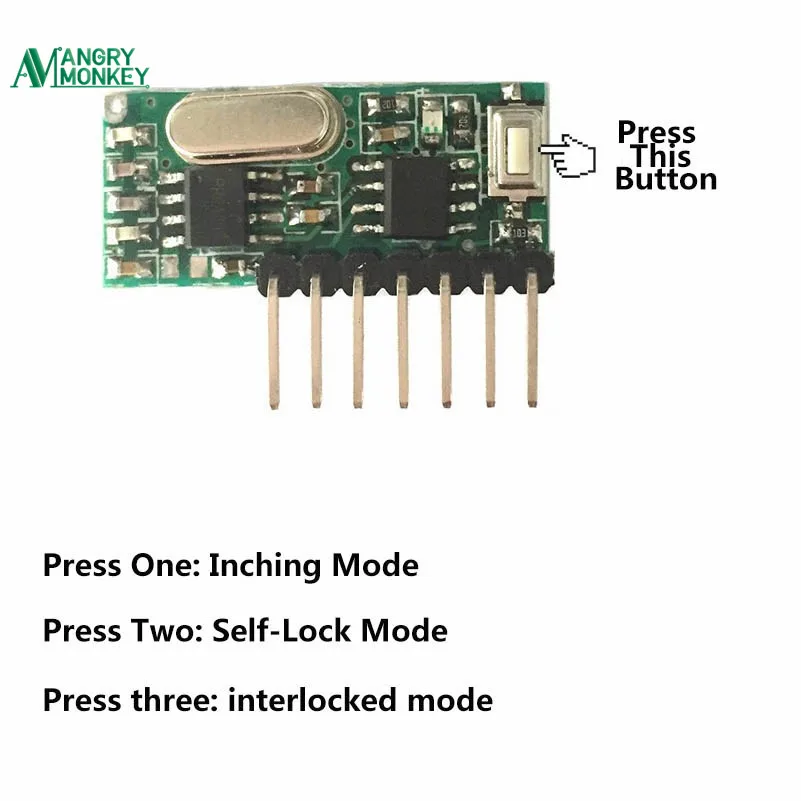

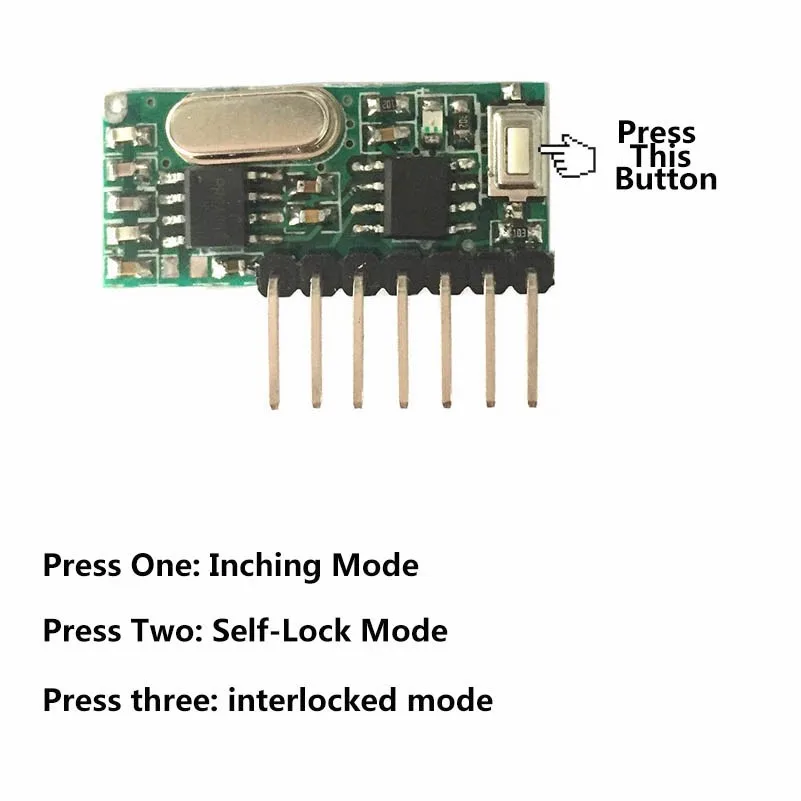

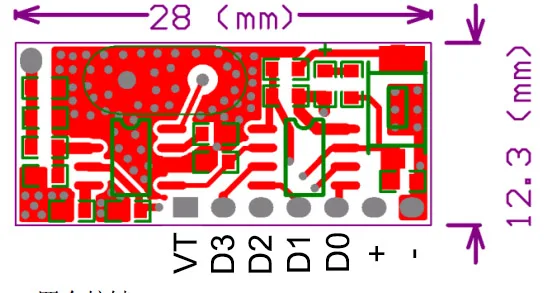

Инструкции Как программировать: 1. Удалите имеющиеся данные:Нажмите кнопку обучения 8 раз. Ответ: светодиодный индикатор мигает 7 раз. 2. Код дистанционного обучения:Вы можете нажимать клавишу обучения один раз, два или три раза, переходя в другой режим (см. НижеAНотации1.). Включается Светодиодный индикатор: режим обучения активен. Нажмите любую кнопку пульта дистанционного управления. Светодиодный индикатор мигает три раза: обучение успешно завершено. 3.Тест:После вышеуказанной операции плата приемника может управляться с помощью пульта дистанционного управления. Больше дополнительных передатчиков с различными идентификаторами можно узнать и сохранить, запустив и повторив шаг 2. Возможна смесь различных режимов. Примечания 1: Использование кнопок (установите режим и начните процесс сопряжения): Нажмите один раз: режим инчинга (мгновенный режим) Нажмите дважды: режим самоблокировки (переключение 4 каналов) Нажмите три раза: блокированный режим (выбранный канал активен и очищен, если другой канал становится активным) (Эти инструкции предоставлены Manfred, спасибо Manfred) Пример применения: [Модуль передатчика] Модель продукта: TX118SA-4 Мощность передачи: 11dbm Расстояние: 200 м Ток излучения: 10 мА Ток в режиме ожидания: менее 3UA Скорость Огня: максимум 10 КБ/с Отклонение передачи: +/- 7. 5 кГц/узкополосное излучение Модуляция: ASK Рабочее напряжение: 3 В постоянного тока-24 В Настраиваемый Специальный Код: MCU тип. Опционально фиксированный тип кодирования: PT2262 / EV1527 / HT6P20B Ключевые данные: A, B, C, D группы из 4 входов могут быть объединены в 15 групп. Ток в режиме ожидания: <3UA Каждый модуль имеет уникальный идентификационный адрес. Все модули K1-K4 четырехклавишным кодом одинаковые. Описание штифта: -: Отрицательный источник питания +: Положительный источник питания, постоянный ток 3-24 В K1: внешние входные клавиши, короткие до заземления, запуск передачи данных на 1, Кнопка A на пульте дистанционного управления. K2: внешние входные клавиши, короткие до заземления 2, запуск передачи данных, эквивалент кнопки дистанционного управления B. K3: внешние входные клавиши, короткие до заземления, запуск передачи данных 3, эквивалент ключа C на пульте дистанционного управления. K4: внешние входные клавиши, короткие до заземления 4, запуск передачи данных, эквивалент кнопок дистанционного управления D. ANT: передающая антенна Типичная Схема применения показана ниже
