1.Резюме

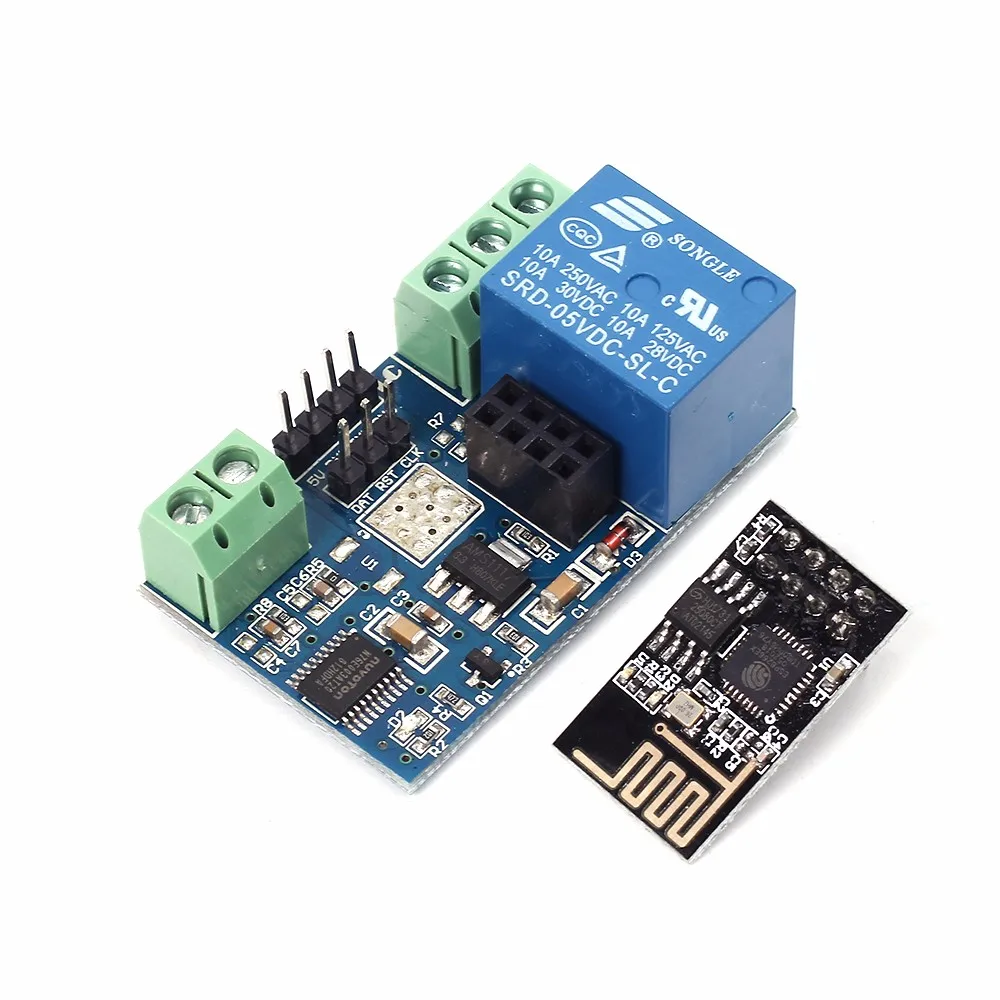

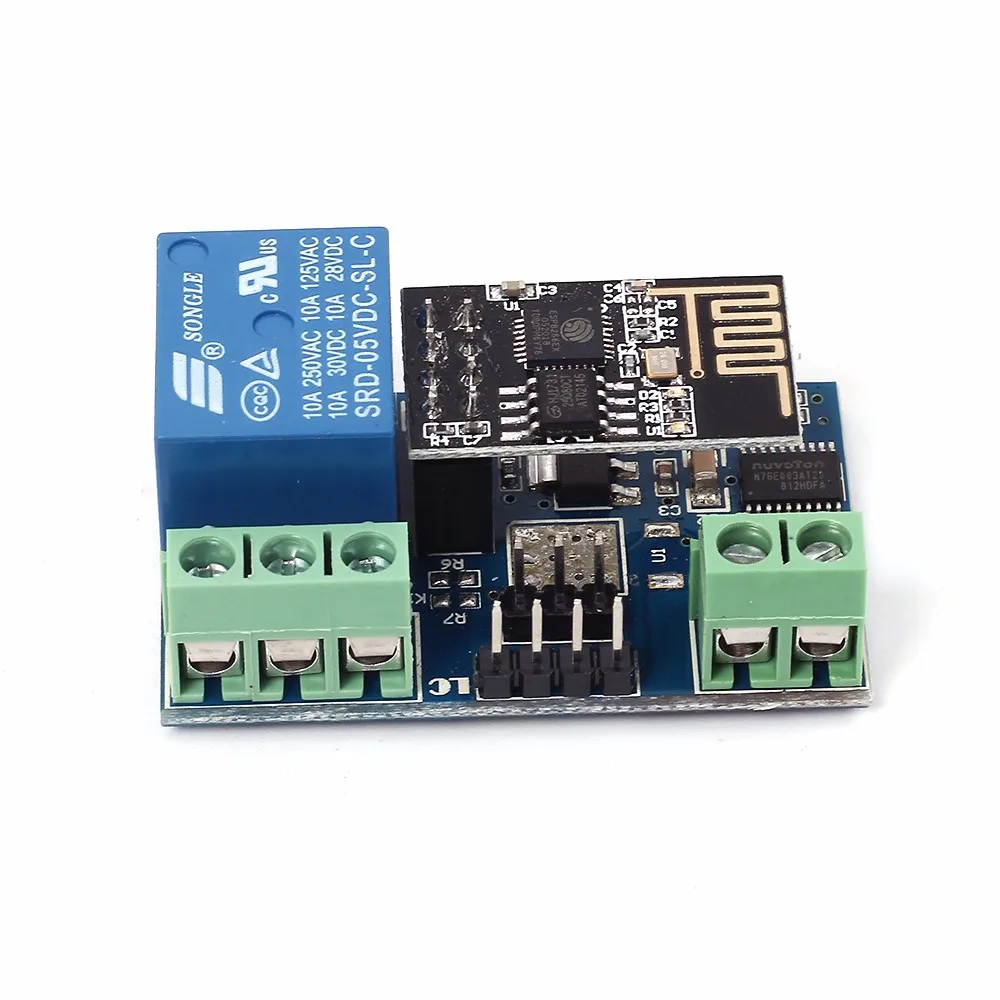

LC 5V релейный модуль WiFi с ESP8266 модуль Wi-Fi и микроконтроллера. Мы можем отправить в последовательный порт инструкции к сотовом телефоне приложение и реализации в локальной сети (LAN) для беспроводного управления реле.

2. Функция и характеристики

1. Бортовой ESP8266 модуль Wi-Fi, возможность работы в режиме AP (как точка доступа, он может быть соединены 5 клиентов в одно и то же время;

2. Wi-Fi релейный модуль имеет два режима работы:

(1) Сотовые телефоны для переноски на модуль Wi-Fi напрямую;

(2) сотовом телефоне и модуль Wi-Fi для переноски на одном и том же маршрутизатор;

3. Расстояние передачи:

(1) в открытой среде, максимальная дальность передачи 400 м в тех случаях, когда сотовом телефоне ручной клади модуль Wi-Fi напрямую;
(2) в тех случаях, когда модуль Wi-Fi и сотовом телефоне для переноски на одном и том же маршрутизаторе, расстояние передачи зависит от маршрутизатора сигнала, в некоторых случаях правильные

4. Встроенный 5 В, 10 а/250 v AC 10 A / 30 реле постоянного тока, поглощают излишки кожного 100000 раз непрерывно;
Модуль с защитой от диода, короткое время отклика:

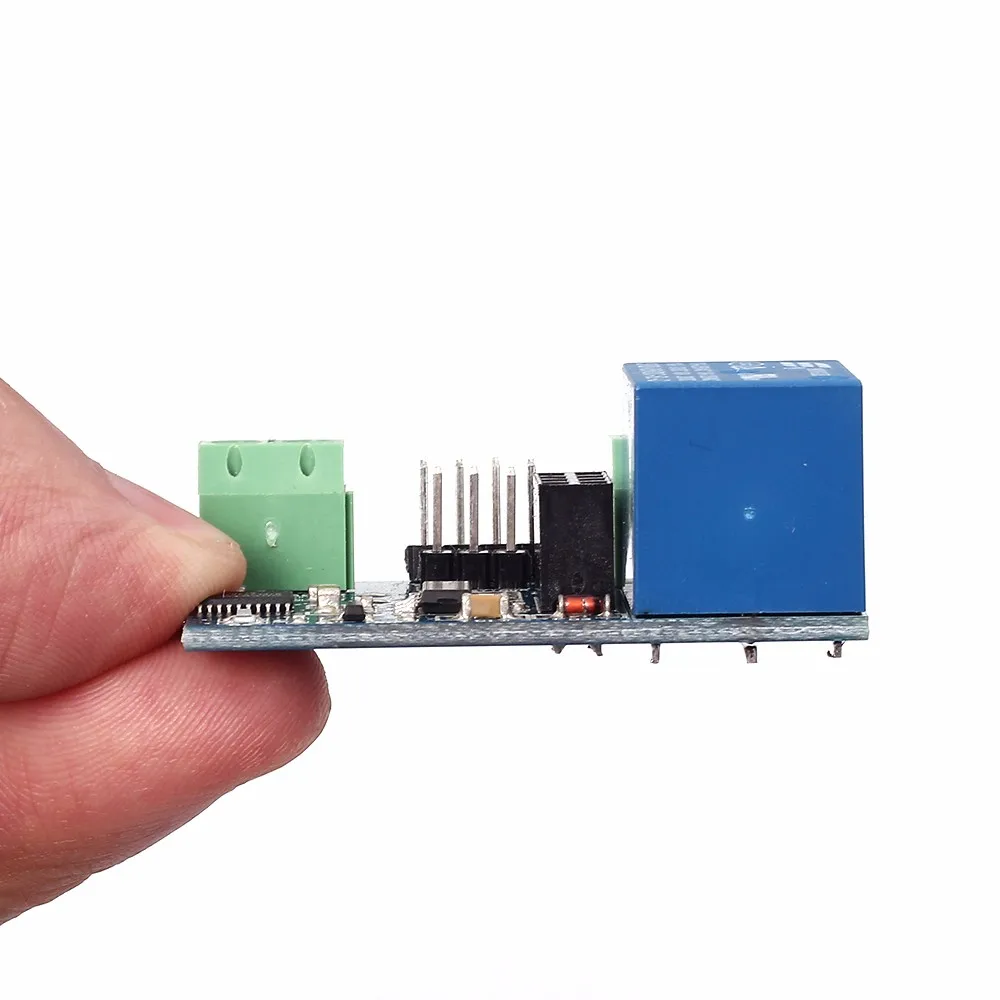

3. Представляет аппаратные средства и инструкции

Размеры: 45*28 мм
Плата Описание функции:
При температуре +, В: 5V вход питания;
TX RX и заземление: последовательный порт отладки шпильки;

Инструкции по уходу за изделием

1. На борту ESP8266 модуль Wi-Fi имеет три режима работы: STA (клиента), AP (горячий), STA + AP (очень популярно + клиента) В соответствии с режим работы Wi-Fi модуль реле для того, чтобы выбрать соответствующий режим ESP8266 модуль Wi-Fi.

2. Модуль нужна конфигурация от последовательного отладки программного обеспечения и USB для TTL модуль отправки serial, TX RX ,GND pin-код USB к TTL модуль подключения к RX ,TX ,GND pin-код ESP8266 триггерный релейный модуль, И в +, в-подключение к DC5V мощности.

3. По умолчанию скорость передачи данных Wi-Fi модуль может составляет 115200 или 9600 можете отправить нам сообщение, вы можете отправить нам по команде изменить его, как, например, адрес: перекрёсток улиц + ciobaud = 115200. Я настоятельно рекомендуем вам использовать 115200 в общие условия, но вы должны изменить его до 9600 в тех случаях, когда вы используете сотовом телефоне управление реле (потому что скорость передачи данных на борту MCU STC15F104W-9600).

4. Пожалуйста, обратите внимание:

1. Wi-Fi релейный модуль нужно изменить в том случае, если перезапуск

2. ESP8266 модуль Wi-Fi имеет таймаута механизм, в тех случаях, когда сотовом телефоне не отправил команды на ESP8266 модуль Wi-Fi в течение определенного периода времени (по умолчанию является 180s) В ESP8266 модуль Wi-Fi будет kick покинуть ваш сотовом телефоне можете отправить нам сообщение, вы можете отправить нам

При температуре + cipsto = <> на ПК вносить изменения в данное время (временной диапазон 0-7200), таких, как, например, Адрес: перекрёсток улиц + cipsto = 3600.

3. В том случае, если он не подлежат возврату ок и просто возвращаете, что вы отправили команд в тех случаях, когда вы используете «USR-TCP232-Test-V1.3» Настройте модуль Wi-Fi, вы можете нажать на войти, прежде чем отправить команды

4. В том случае, если его нет ответа в тех случаях, когда вы используете «USR-TCP232-Test-V1.3» Настройте модуль Wi-Fi, может быть, скорость передачи данных-это не тот товар, или вы можете попробовать 115200 или 9600. Но в тех случаях, когда вы используете сотовом телефоне управление реле, вы должны убедиться, что скорость передачи данных Wi-Fi модуль 9600 (отправьте письмо по телефону + ciobaud = 9600 может изменить его), потому что скорость передачи данных на борту MCU(STC15F104W) 9600

5. Если вы хотите использовать компьютер для того чтобы контролировать реле напрямую (скорость передачи данных составляет 9600), вы можете отключить ESP8266 модуль Wi-Fi, и TX RX ,GND pin-код USB к TTL модуль подключения к TX RX ,GND pin-код Wi-Fi релейный модуль, при температуре + во время езды в подключаться к DC5V мощности. Отправить serial (A00101A2 открытое реле; A00100A1 закрытые реле, формат команды должны быть с шестигранной головкой) с серийным номером программное обеспечение для отладки на ПК для управления реле.

6. В том случае, если реле не могу открыть или закрыть, может быть, вы должны удалить R4 и использовать USB для TTL модуля VCC pin подключаться к триггерный релейный модуль 5V pin-код.

5. Установка шаги

Для работы в режиме 1 (сотовые телефоны ПродолжитьWi-FiМодульНепосредственно), открыть«USR-TCP232-Test-V1.3»Серийный отладки на ПК, отправьте течет команды шаг за шагом:

1, при температуре + cwmode = 2, выберите возможность работы в режиме AP (как точка доступа);

2, при температуре + RST, сброса;

3, при температуре + cipmux = 1, открытая нескольких соединений;

4, при температуре + cipserver = 1,8080, настройка сервера TCP, набор номер порта;

5, при температуре + cifsr, просматривать IP адрес в возможность работы в режиме AP (как точка доступа, такие, как: apip «192.168.4.1 ";

6, при температуре + ciobaud = 9600, установите скорость передачи данных до 9600.

7, соединиться с AP (точка доступа) ESP8266 модуль Wi-Fi на Android сотовом телефоне

8, установите «EasyTCP_20» приложение на Android сотовом телефоне и откройте его, Вам необходимо кликнуть по кнопке «подключения» и введите ip-адрес и порт

9, Пресс Функциональные блоки и введите имя и содержание serial

(A00101A2 открытое реле, A00100A1 закрытые реле, формат команды должны быть с шестигранной головкой)

10, и, наконец, вы можете отправить serial для управления реле путем нажатия на раздел «Размер», Функциональные блоки.

Для работы в режиме 2 (сотовом телефоне и модуль Wi-FiCУдарная установкаYНа одном и том же маршрутизатор), Открыть«USR-TCP232-Test-V1.3»Серийный отладки на ПК, отправьте течет команды шаг за шагом:

1, при температуре + cwmode = 1, выберите режим STA;

2, при температуре + RST, сброса;

3, при температуре + cwjap =<ssid> <пароль>, пусть модуль Wi-Fi подключение к роутеру, например: г-н + cwjap = "LCTECH","12345678";

4, при температуре + cipmux = 1, открытая нескольких соединений;

5, при температуре + cipserver = 1,8080, настройка сервера TCP, набор номер порта;

6, при температуре + cifsr, просматривать IP адрес в режиме STA, таких, как: staip «192.168.1.103»;

7, при температуре + ciobaud = 9600, установите скорость передачи данных до 9600.

8, используя сотовом телефоне подключиться к роутеру

9, установите «EasyTCP_20» приложение на Android сотовом телефоне и откройте его, Вам необходимо кликнуть по кнопке «подключения» и введите ip-адрес и порт

10, Пресс Функциональные блоки и введите имя и содержание serial (A00101A2 открытое реле, A00100A1 закрытые реле, формат команды должны быть с шестигранной головкой)

11, и, наконец, вы можете отправить serial для управления реле путем нажатия на раздел «Размер», Функциональные блоки.

Для более четкого Установка информация, просьа связаться оборудование для предварительной обработки продавцом, если вы желаете получить товар в коробке, спасибо!
