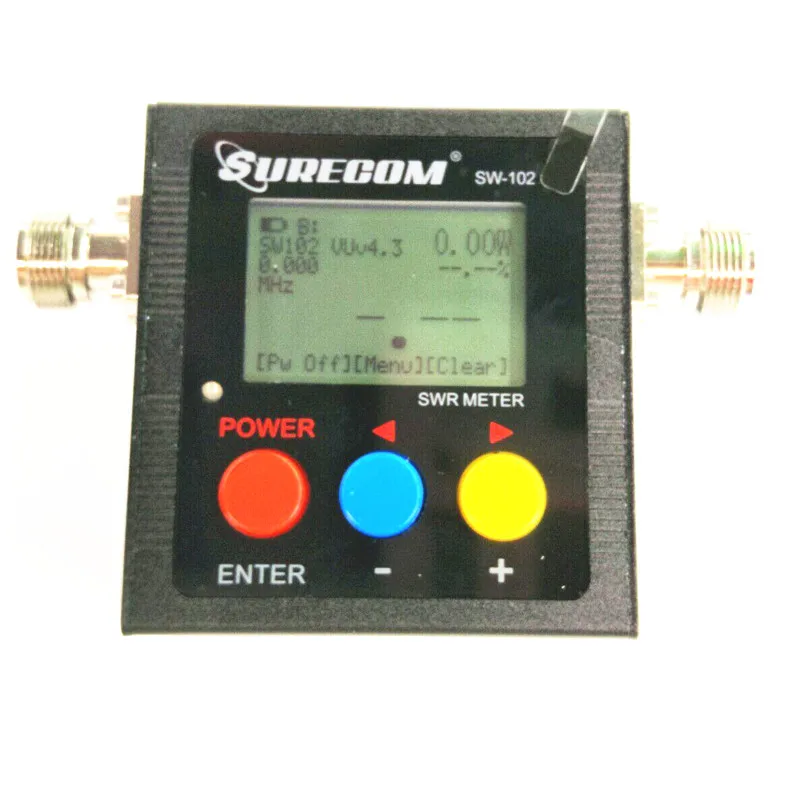

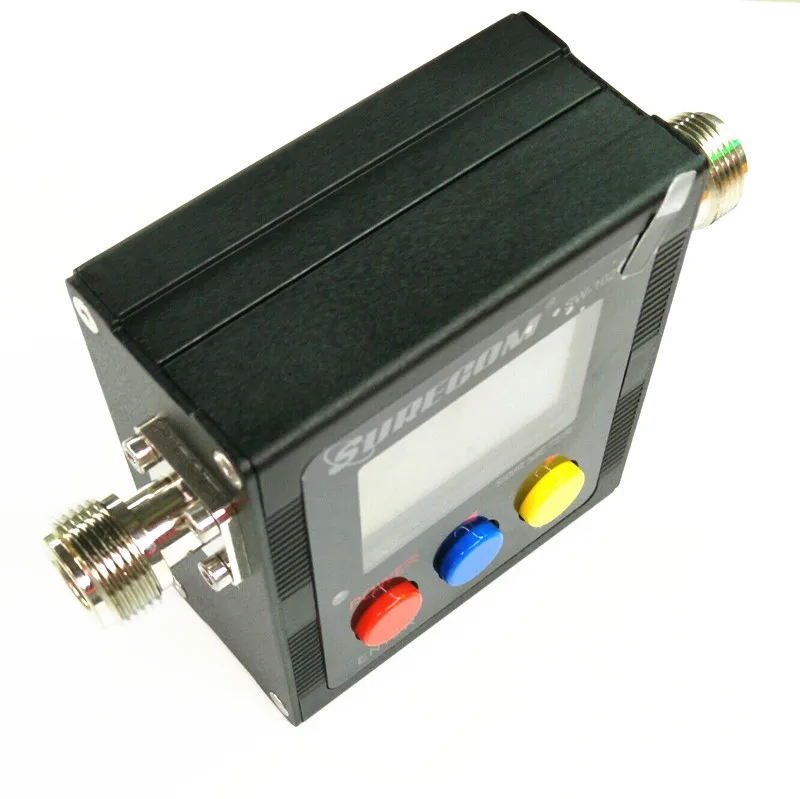

Радиодность Surecom SW-102 125-525 МГц цифровой VHF/UHF Антенна мощность SWR метр

КСВН. Прямое цифровое считывание вперед и отражением без калибровки.
Максимальный измеряемый диапазон мощности до 120 Вт.
Низкая потеря вставки (0,3 децибелов или меньше) структура позволяет ему быть постоянно подключено.
Встроенный счетчик частоты.

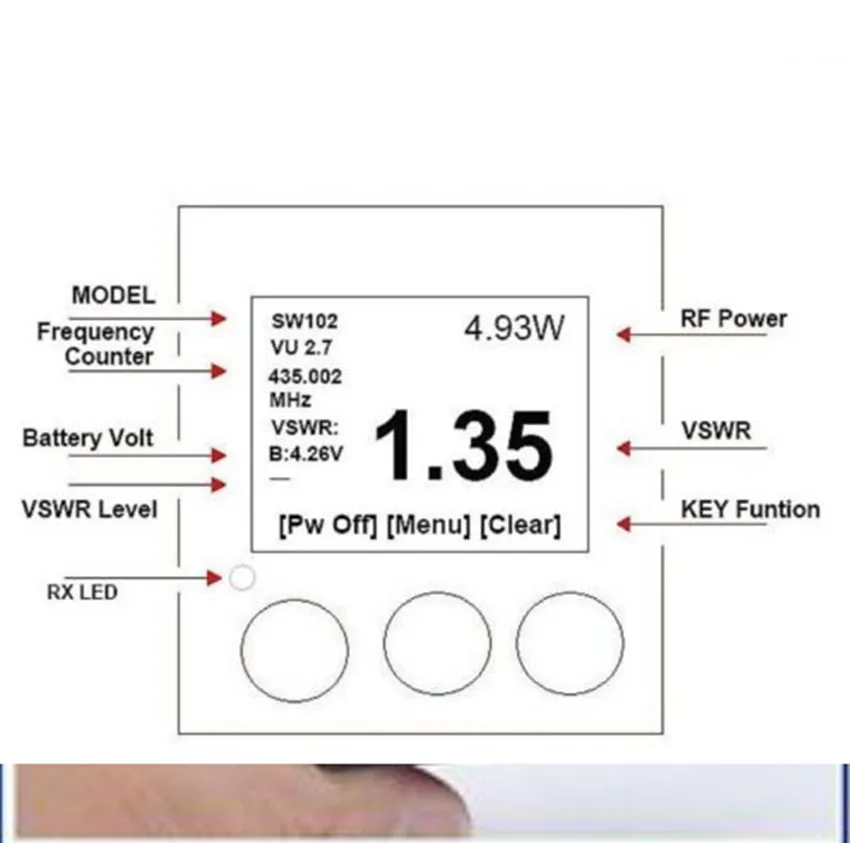

Все дисплеи Funtion (частота, мощность, SWR,FW,RW, напряжение батареи)

Функции


Частотный диапазон: 100 - 520 МГц

Измеряемый Диапазон мощности: 0 - 120 Вт

Вход счетчик частоты

Максимальная мощность: 120 Вт точность: средняя + / - 5%

Сопротивление: 50

Размер: Ш 76 X в 77Xд35 мм.

Вес: <220 грамм

Батарея: 3,7 V ионно-литиевая Перезаряжаемые Батарея

Интерфейс: N-J Интерфейс
Параметры:

Макс. Мощность в 120 W
КСВ 1,00 ~ 19,9
Крышка частотного рейнджера: 100 МГц ~ 520 МГц
Потери вставки <0,15 дБ (VHF) , <0,25 дБ (UHF)
Температура 0 ~ 60
Вход счетчик частоты: Да
Батарея Напряжение Дисплей да
Встроенный литий-ионный аккумулятор 14500
Автоматическое выключение 1-9 минут
Размер 66*68*37 (мм)
Зарядное устройство в 5 В (micro usb)
Автоматическое выключение подсветки 1-9 минут
Интерфейс (in and out ) N(SL16)
Вес 220 г (включая батарею)

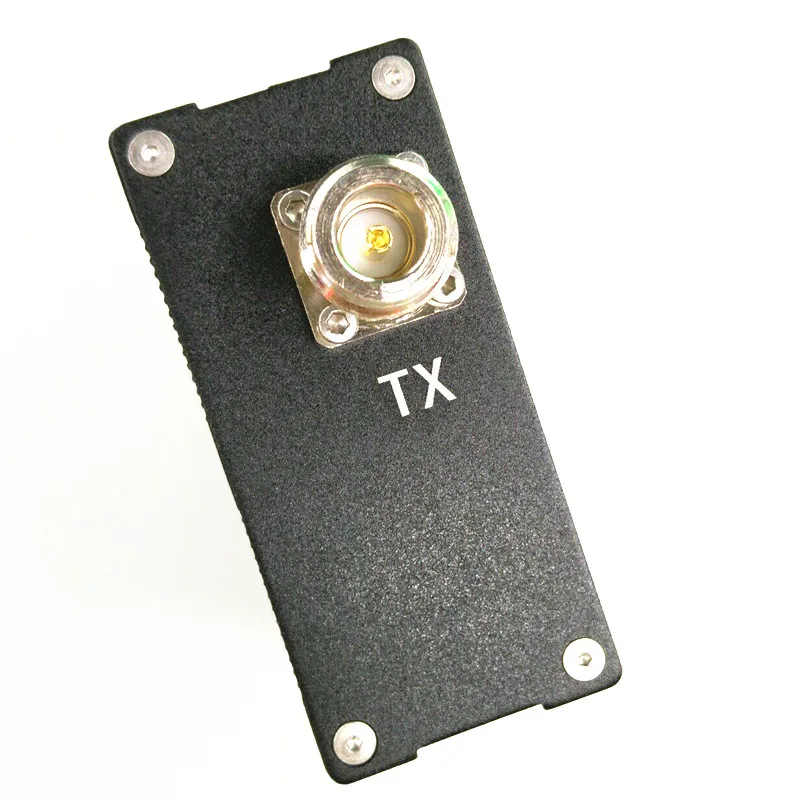

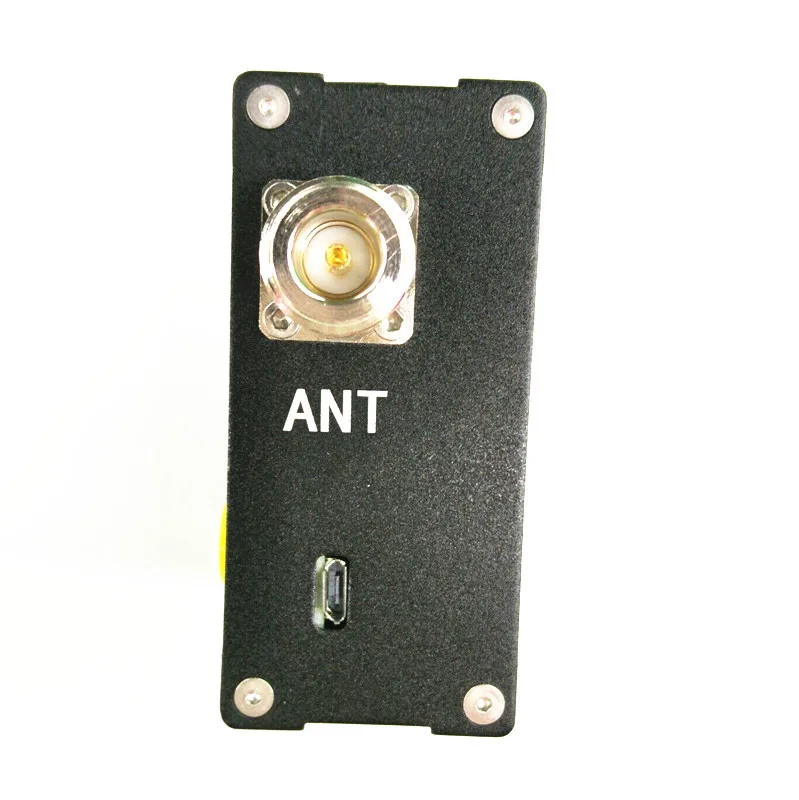

Подключите выход вашего трансивера к «TX» и антенне или загрузите к «ANT». Требуется соответствующий адаптер/кабель, если устройство имеет различные типы разъемов.
1) adj RF вперед %
Нажмите 2 секунды [Красная кнопка] для включения или выключения питания

Функции меню:

1) adj RF вперед %
2) adj RF награда %
3) Adj. Частота Счетчика времени базы.
4) adj RF Мощность %
5) Adj жидкокристаллический светильник
6)Adj. Время отключения питания

С функцией сохранения памяти:

1. Нажмите меню (Синяя кнопка)

2. Нажмите F1 (красная кнопка) (Выберите 1-6 Funtion)

3. Нажмите синюю кнопку ( - ), желтую кнопку (+)

4. Нажмите красную кнопку в течение 2 секунд

5. Нажмите синюю кнопку для сохранения и выхода

Настройки меню
1 Регулировка вперед (от-99 до + 99) уровень тонкой настройки %
2 регулировка обратного хода (от-99 до + 99) уровень тонкой настройки %
3 регулировка времени базы (от-99 до + 99) счетчик частоты
Ого время основания
4 Регулировка уровня мощности (от-99 до + 99) уровень тонкой настройки %
5 ЖК-дисплей (время подсветки ЖК-дисплея) (от 0 до 9 ) "0" включен,
От 1 мин до 9 мин
Включено 6 выключений (от 0 до 9 ) "0",
От 1 мин до 9 мин

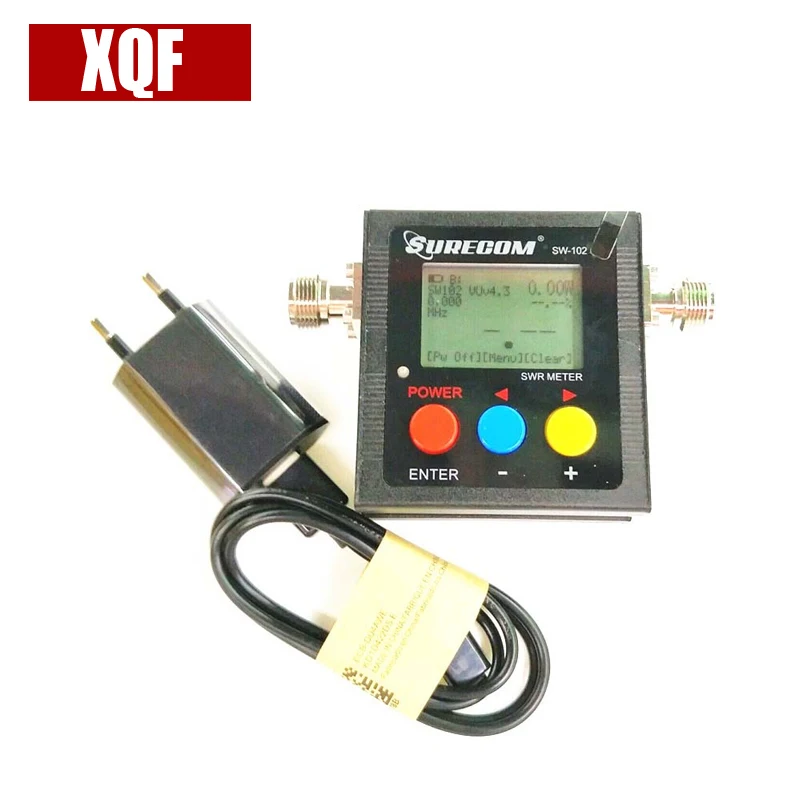

Посылка:


1x SURECOM SW-102-UV (n-коннектор) VHF/UHF мощность и SWR метр

1x блок питания 100-240 В

1x Зарядное устройство кабель

1x Английское руководство пользователя
