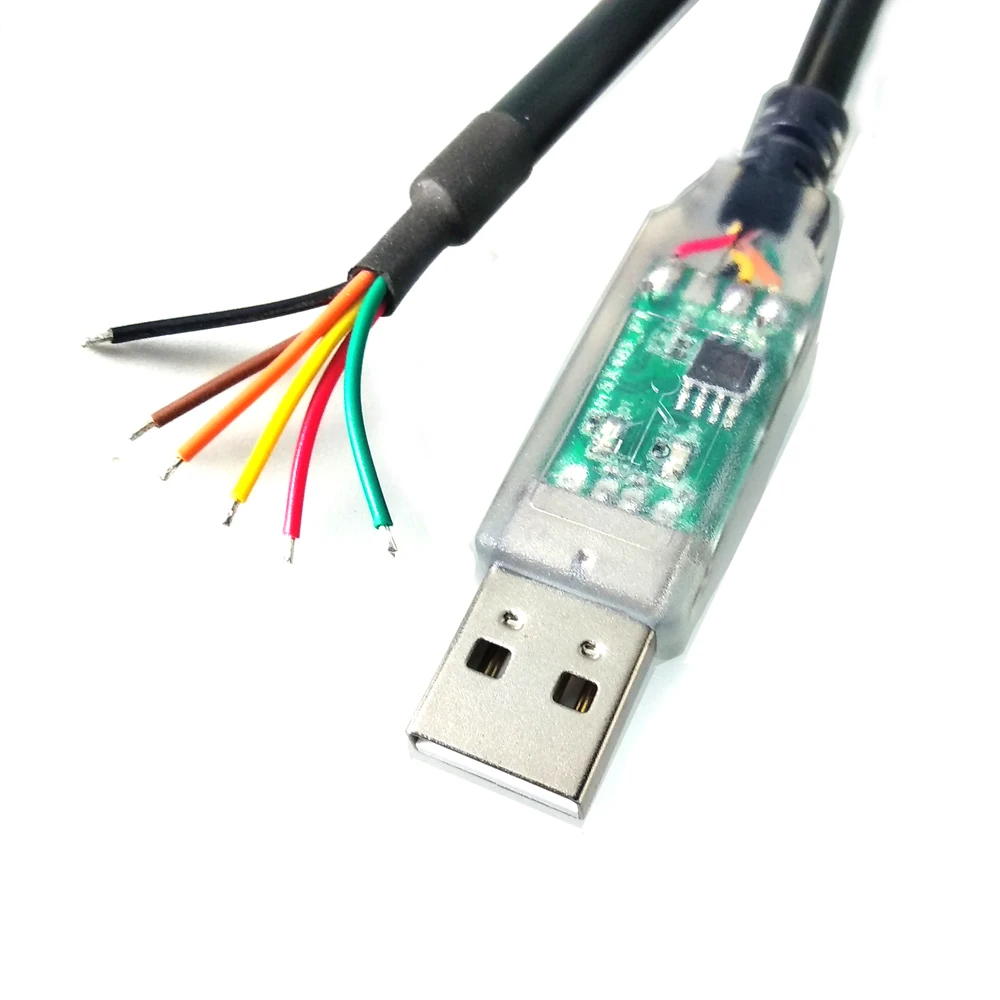

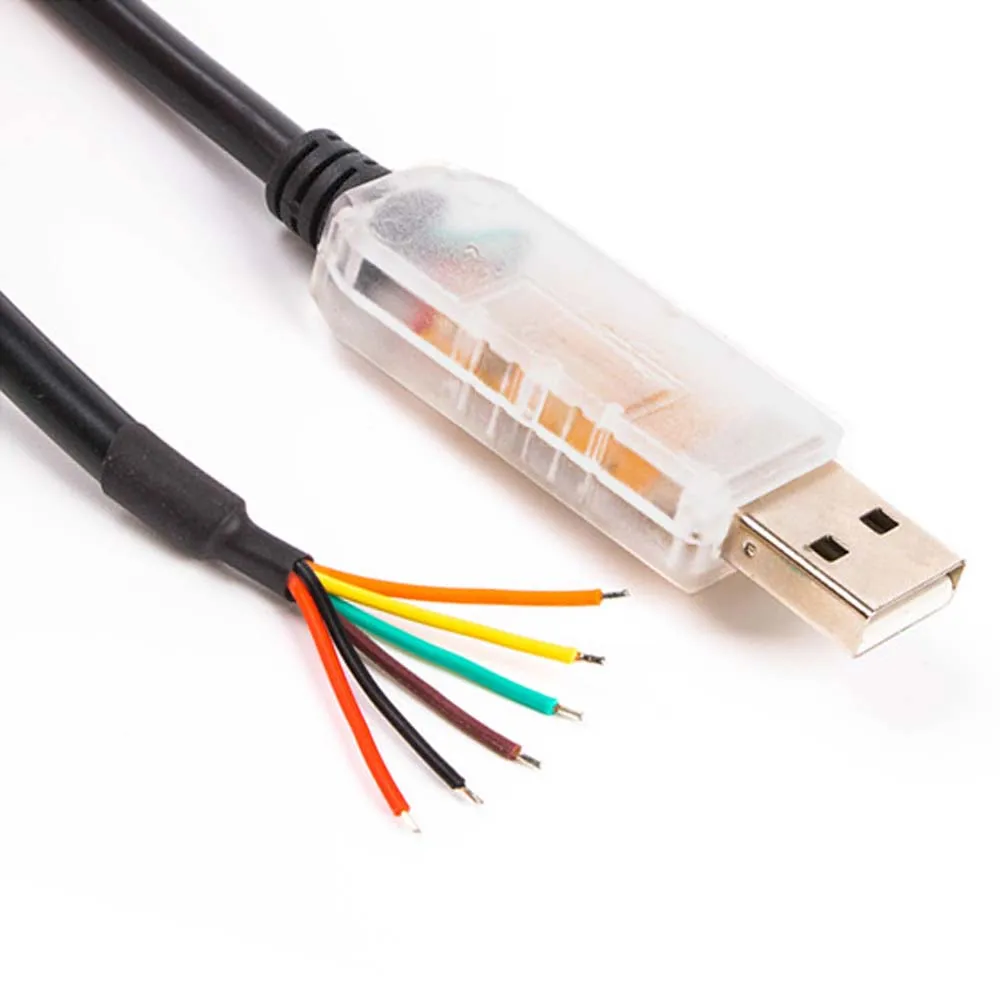

Кабель ftdi usb rs485

Совместимый usb rs485 we 1800 bt

Полудуплекс, не изолированный

Стандартный 10k вытяжной вверх и вниз резистор, 120R клеммный резистор

1K/560R/470R выдвижной вверх и вниз резистор опционально, пожалуйста, оставьте нам сообщение

Стандарт usb2.0, поддержка полной скорости 12 м

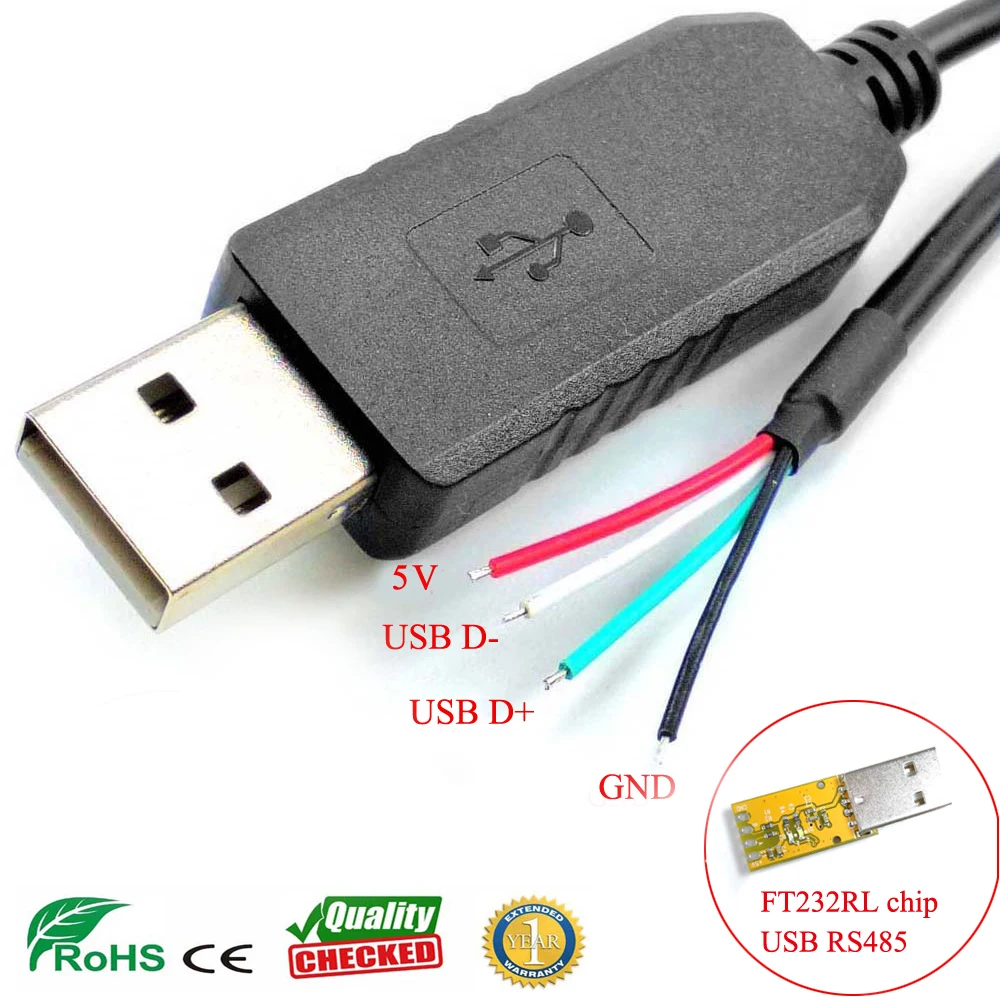

Встроенные сигналы: Data +, Data-, VCC5V, GND

Ft232rl чип для USB UART сигналов, и SP485LEEN для UART к RS485 сигналы переключения

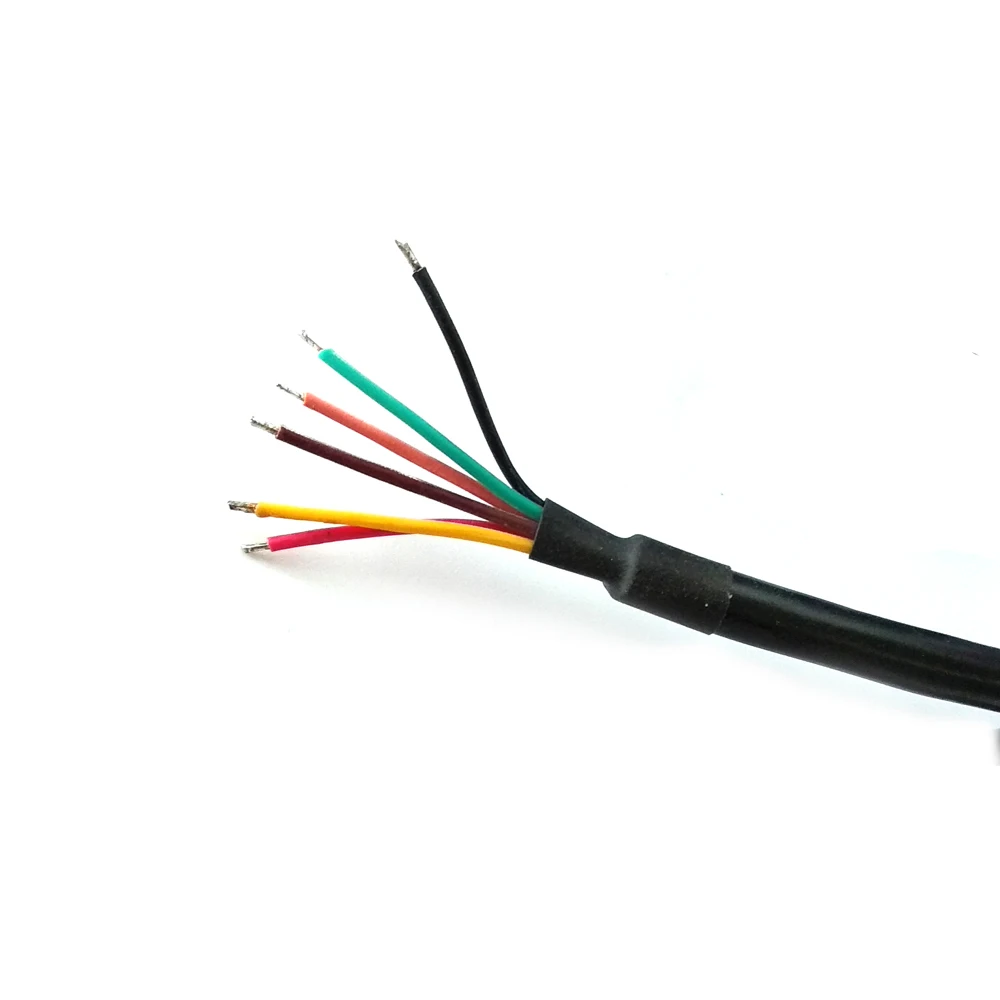

6 ядер, 24AWG, голая медь, ПВХ куртка, OD5.0mm

24AWG провод не подходит для RJ45/rj12 и т. Д.

0,2/1,0/1,8/3,0/5,0/10,0/50.0mtr опционально

RS485 поддерживает передачу данных с длинным отвлечением до 5 км

Ужин длинный кабель цена включая дополнительную стоимость доставки, как эта ссылка только может установить 0,15 кг/шт.

Совместим с сигналами ftdi usb-rs485-we-bt

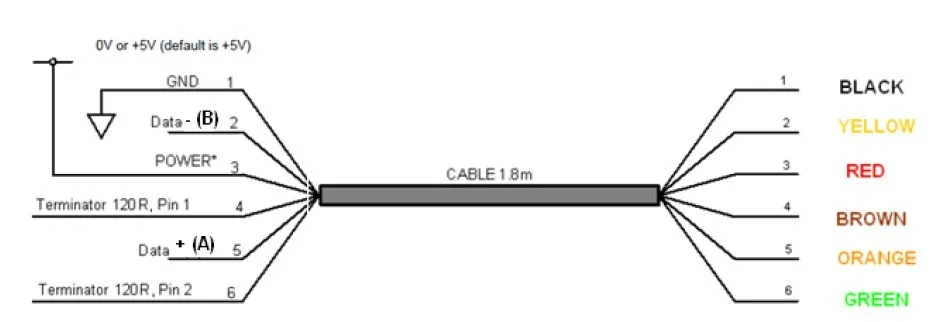

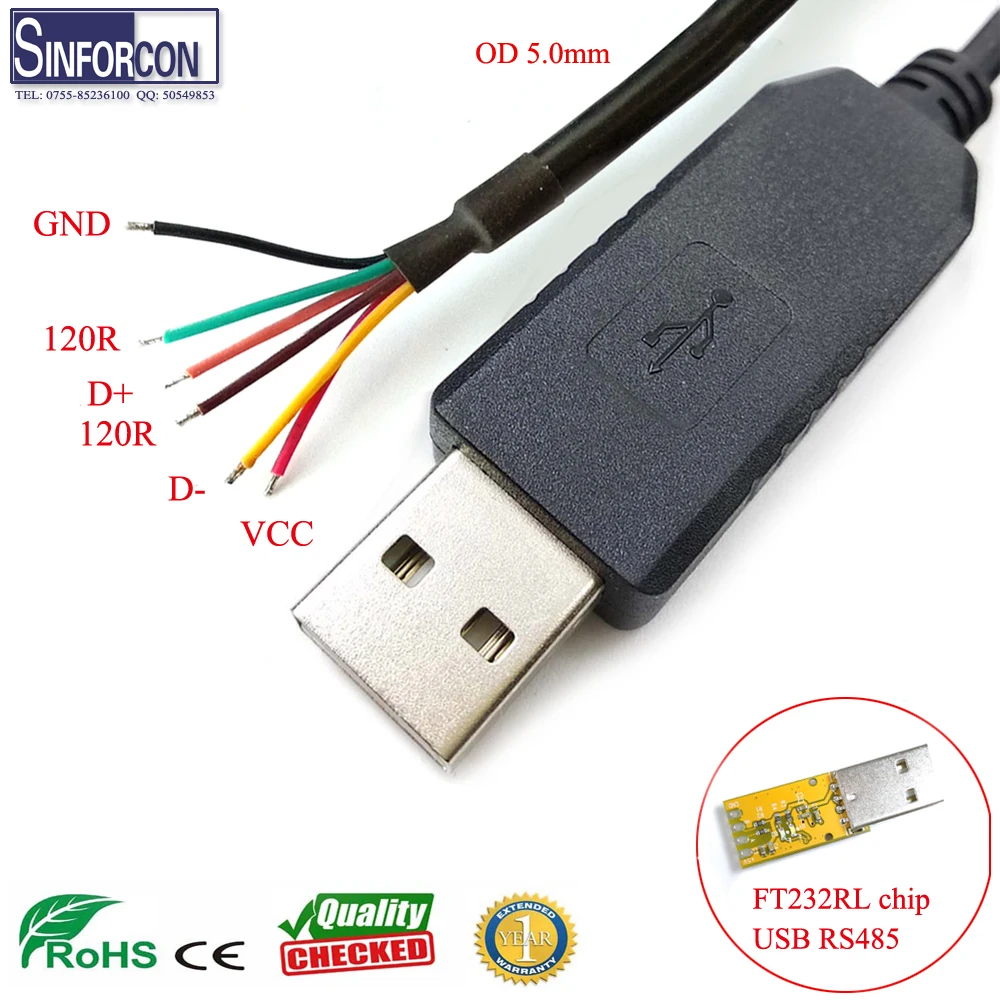

Pinout как следующее

Что такое FT232RL?

FT232R является последним устройством, которое будет добавлено в FTDI?s диапазон USB UART интерфейсных интегральных устройств. FT232R-это интерфейс USB для последовательного UART с дополнительным выходом генератора часов и новым FTDIChip-ID? Функция ключа безопасности. Кроме того, доступны асинхронные и синхронные режимы интерфейса битного взрыва. USB для последовательных конструкций с использованием FT232R были дополнительно упрощены путем полной интеграции внешнего EEPROM, часов и usb-резисторов на устройство.

FT232R добавляет две новые функции по сравнению со своими предыдущими, эффективно делая его чипом «3 в 1» для некоторых областей применения. Внутренние часы (6 МГц, 12 МГц, 24 МГц и 48 МГц) могут быть выведены из устройства и использованы для управления микроконтроллером или внешней логикой. Уникальный номер (FTDIChip-ID?) сгорел в устройство во время производства и читается через USB, таким образом формируя основу ключа безопасности, который может быть использован для защиты клиентского программного обеспечения от копирования.

• Один чип USB для асинхронного последовательного интерфейса передачи данных.

• Весь Протокол USB обрабатывается на чипе-не требуется Программирование прошивки по USB.

• Интерфейс UART поддерживает 7 или 8 бит данных, 1 или 2 стоп-бит и нечетный/ровный/Метка/пространство/отсутствие четности.

• Полностью вспомогательное оборудование или программное обеспечение X-On / X-Off handshaking.

• Скорость передачи данных от 300 бод до 3 мегабод (RS422 / RS485 и на TTL уровнях) и 300 бод до 1 мегабод (RS232).

• Встроенная поддержка символов событий и условий разрыва линии.

• Новый USB FTDIChip-ID? Особенности.

• Новые настраиваемые CBUS I/O контакты.

• Автоматическое управление буфером передачи для приложений RS485.

• Передавайте и получайте светодиодный сигнал.

• Новые 48 МГц, 24 МГц, 12 МГц и 6 МГц опции выходного сигнала для вождения внешнего MCU или FPGA.

• FIFO принимает и передает буферы для высокой пропускной способности данных.

• 256 байт получают буфер и 128 байт передают буфер, используя технологию сглаживания буфера, чтобы обеспечить высокую пропускную способность данных.

• Регулируемое время получения буфера.

• Синхронный и асинхронный интерфейс битового взрыва с режимами RD # и WR # strobes.

• Новая опция режима битного взрыва CBUS.

• Интегрированный 1024 бит внутренний EEPROM для конфигурации ввода/вывода и хранения USB VID, PID, серийный номер и строки описания продукта.

• Устройство поставляется предварительно запрограммировано с уникальным серийным номером USB.

• Поддержка USB приостановить/продолжить.

• Поддержка питания от шины, автономных и мощных USB-конфигураций.

• Интегрированный 3,3 V преобразователь уровня для USB I/O.

• Интегрированный преобразователь уровня на UART и CBUS для подключения к логике 5V-1,8 V.

• Размер 5V/3,3 V/2,8 V/1,8 V CMOS привод вывода и TTL входного сигнала.

• Высокий выходной привод ввода/вывода.

• Встроенные usb-резисторы.

• Интегральная схема включения питания.

• Полностью интегрированные часы-не требуется внешний кристалл, осциллятор или резонатор.

• Полностью интегрированная фильтрация поставок AVCC-нет отдельных контактов AVCC и не требуется фильтр внешней R-C.

• Опция инверсии сигнала UART.

• Режим оптовой передачи USB.

• 3,3 V до 5,25 V одной поставки Управление.

• Низкая рабочая мощность и usb-приостанавливающий ток.

• Низкое потребление полосы пропускания USB.

• Совместимый контроллер хоста UHCI / OHCI / EHCI.

• Совместимость с полной скоростью USB 2,0.

• -40 °C до 85 °C расширенный диапазон рабочих температур
