Панель управления сварочным аппаратом вместо временного реле время регулировки

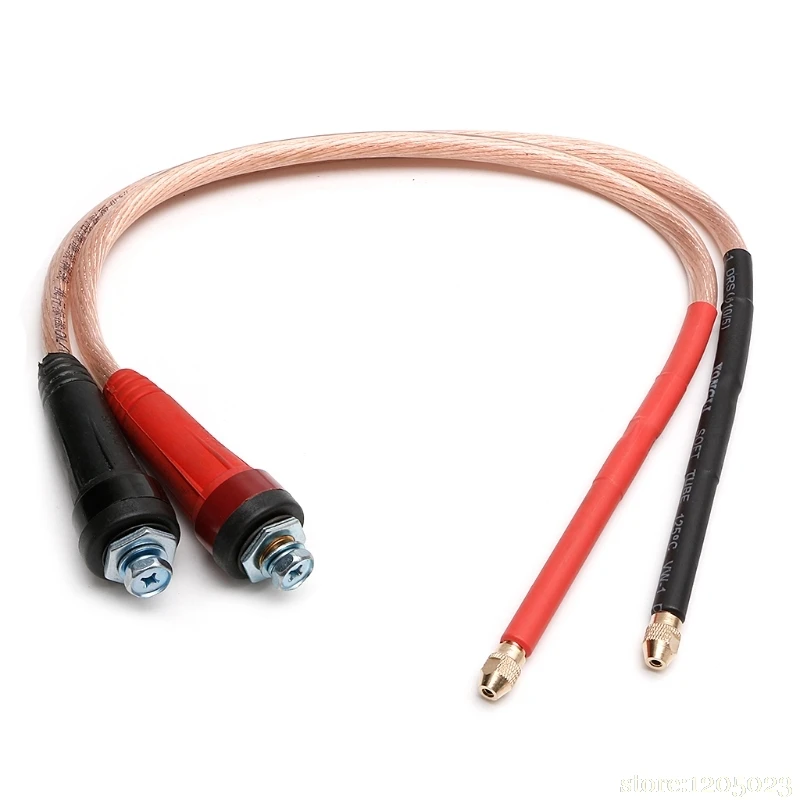

18650 ручная точечная сварочная ручка для точечной сварки DIY точечная сварочная машина сенсорные сварочные аксессуары ссылка:

Https:/store/product/OBO-0903E-Taiwan-imported-passive-electromagnetic-9-4MM-thin-buzzer-9040-side-side-pronunciation-pronunciation/347436_32652660934.html?spm=2114.12010615.8148356.3.1d9a69e4dnh13Y

Https:/store/product/18650-battery-spot-welding-machine-spot-welding-pen-red-copper-precision-car-16253550-flat-wire-delivery/347436_32827452648.html?spm=2114.12010615.8148356.1.1d9a69e4vmGL5v

Https:/store/product/18650-battery-welding-machine-welding-needle-alumina-copper-welding-needle-pulse-spot-welding-machine/347436_32836270616.html?spm=2114.12010615.8148356.7.1d9a69e4aQ2Dx3

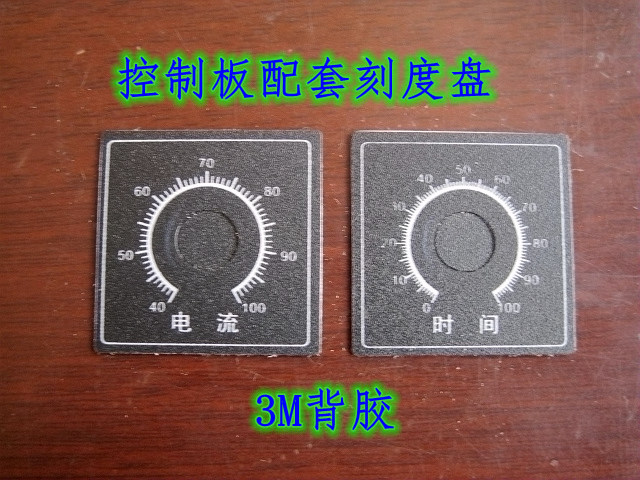

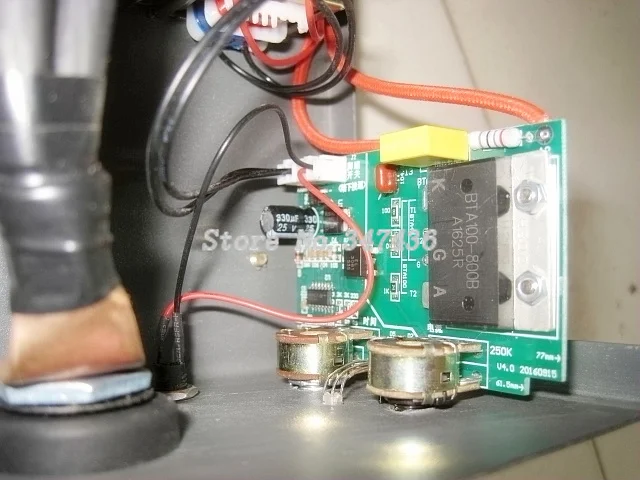

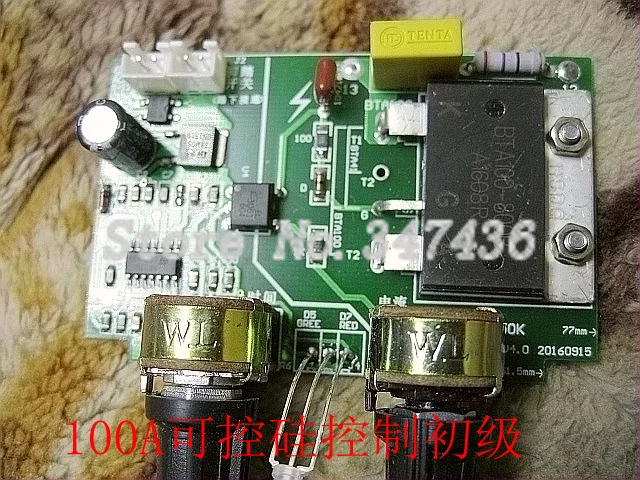

Список продуктов доставки: панель управления 100A и соответствующий циферблат, терминал 2!

Управление функции панели

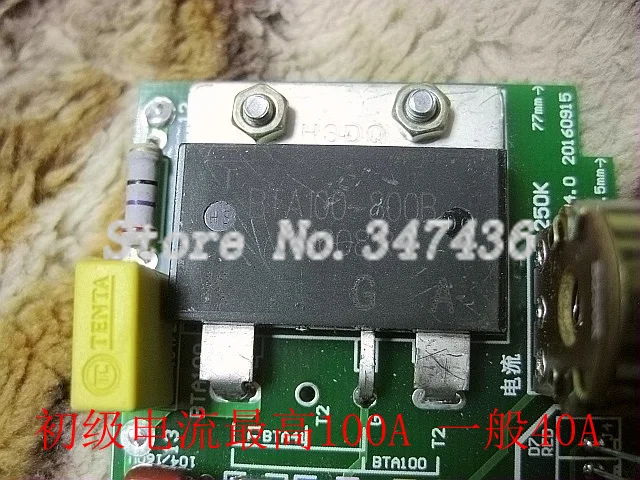

1, размер 77 мм * 50 мм, осака, совместим с 100A SCR

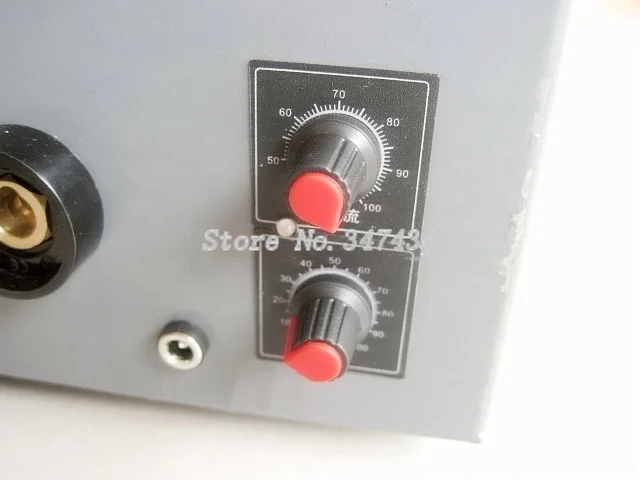

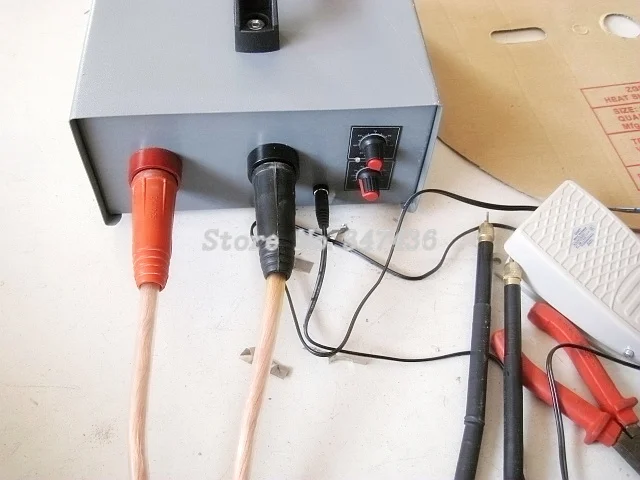

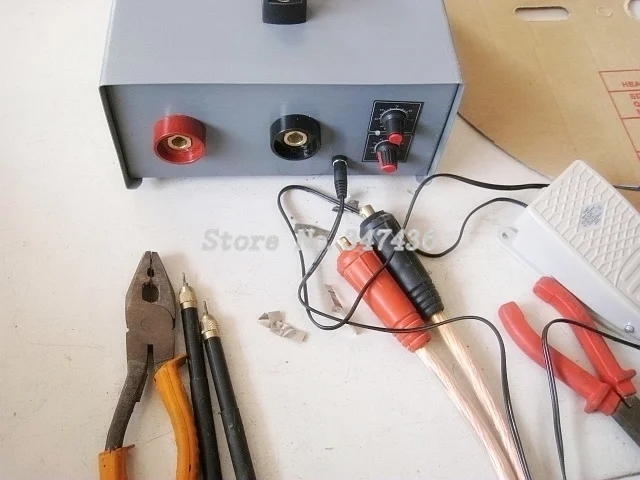

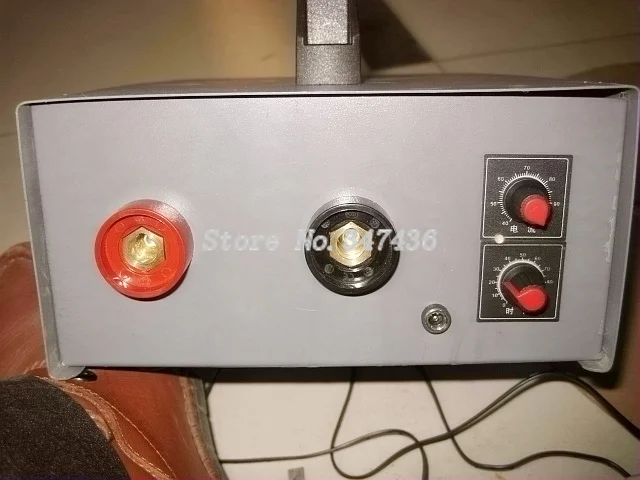

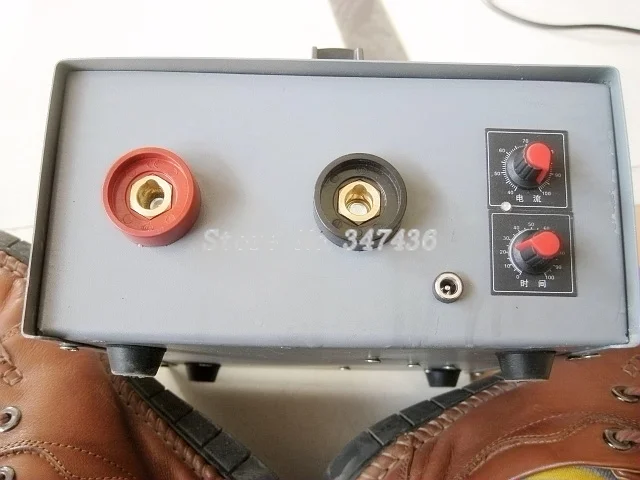

2. Может регулировать время точечной сварки и ток точечной сварки, диапазон 0,02-0,1 с, ток 40%-100%,Передняя левая ручка для регулировки времени, правая ручка для регулировки тока. По соображениям безопасности отрегулируйте регулятор тока для пользовательского пластикового потенциометра ручки, крутящий момент потенциометра немного меньше.

3, ножной переключатель соединяется с городской изоляцией, даже если прикосновение безопасно

4, ножной переключатель, независимо от того, сколько времени может быть только точечная сварка один раз, вторая точечная сварка должна ослабляться, чтобы выйти

5, увеличьте цепь анти-встряхивания, чтобы предотвратить переключение ноги, когда переключатель, когда переключатель контактного дрожания, вызванного точечной сваркой

6,100a панели управления будет заменен высокий светильник ing led светильник, подключенный к красный светильник, зеленый светильник при сварке, которые являются нормальными, пожалуйста, покупатели знают

7, наши основные компоненты используют импортные компоненты, не дешевые внутренние компоненты, чтобы гарантировать, что плата будет более стабильной

8. Наши SCR используют большие основные компоненты, не дешевые маленькие ядра.

9, плата слишком большая, чтобы сделать текущее и жестяное лечение, чтобы обеспечить выход

10, после использования не влияет на место сделанное домашнее электричество.

Хотите использовать двойные трансформаторы, основной ток больше, чтобы использовать 100A SCR контрольную панель. Максимальный первичный ток не должен превышать 40A.

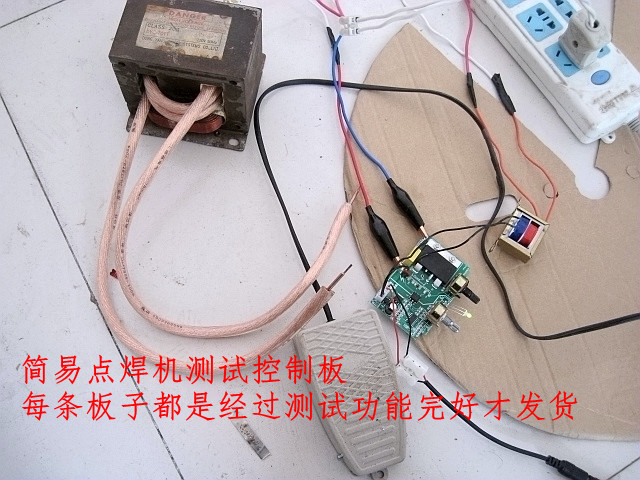

Хотя многие друзья легко добиваются успеха, но я не могу гарантировать, что каждый сможет преуспеть, отказ от DIY-это нормальное явление. Я отправлю доску перед полевым испытанием трансформатора и постараюсь улучшить показатели успеха друзей, но не могу гарантировать, что каждый друг, связанный с пультом управления, является нормальным, не может гарантировать идеальное производство точечной сварки. Купите доску, чтобы принять идею неподготовки, не принимайте, что тест-плата всего лишь несколько баллов на плохое и попросили вернуть, в конце концов, цена платы очень низкая, а стоимость доставки не низкая. Что плата не гарантирует продажу.

Реле времени и схема контактора переменного тока имеют следующие очевидные недостатки: один-проводка, проводка-комплекс, на forum-много консультационных сообщений; Два-реле времени и контактор переменного тока по высокой цене, привести к стоимости больше; Три большие, не способствует miniaturization; Четыре-это большой шум, потяните звуковое реле, и большая ночь становится более очевидной.

Примечание: плата нуждается в 9V трансформаторном источнике питания, есть несколько друзей с их собственным 12V источником питания нестабильное воображение! Поэтому владелец магазина настоятельно рекомендовал использовать силовой трансформатор 9 в. Использование других проблем с электропитанием, мы не несем ответственности.

Пожалуйста, внимательно прочитайте следующее!

Принцип машина для точечной сварки

Используется трансформатор переменного тока для точечной сварки 220 в (промышленный сварочный аппарат общего назначения 380 в) переменного тока в низкое напряжение, электрод приводит к точечной сварке, электрод (контакт электрода и сварные детали имеют очень низкое сопротивление контакта, вызов короткого замыкания) Мгновенная сварка большого тока, произведенная ядерным сплавом для достижения цели сварки. Большой ток точечной сварки является ключом к созданию пятна, точечная сварка должна быть производить высокий ток в качестве основной линии, следом за контролем большинства пользователей ощущается длительность времени на проблемном месте.

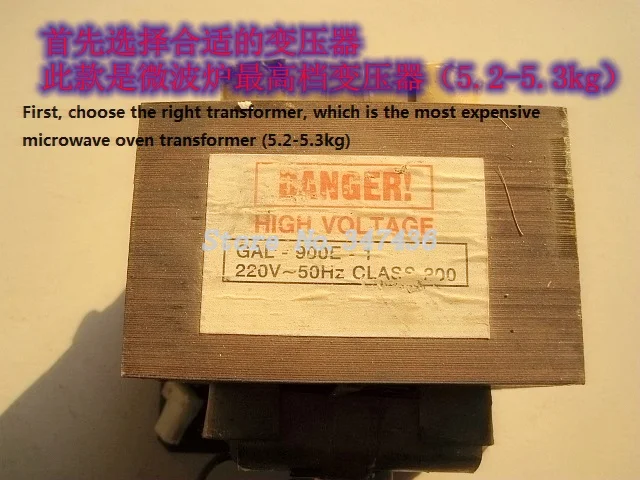

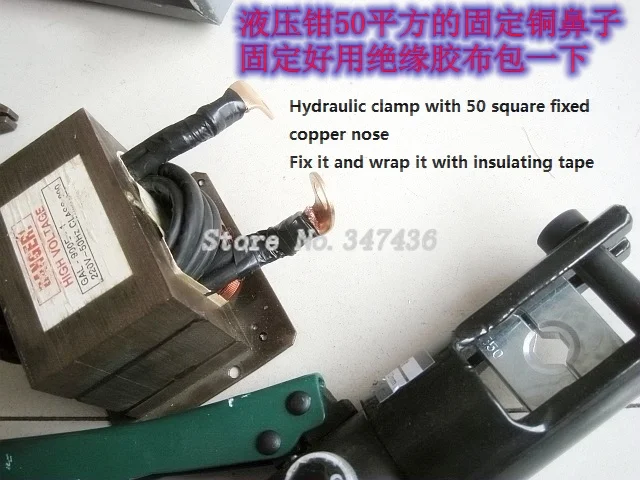

1 выбор трансформатора имеет критическое значение.

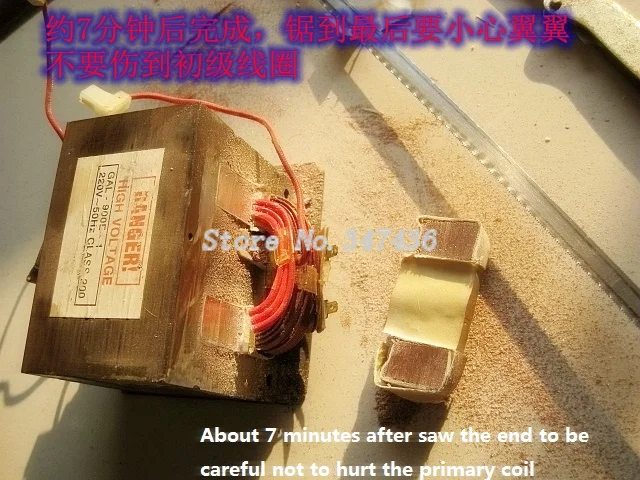

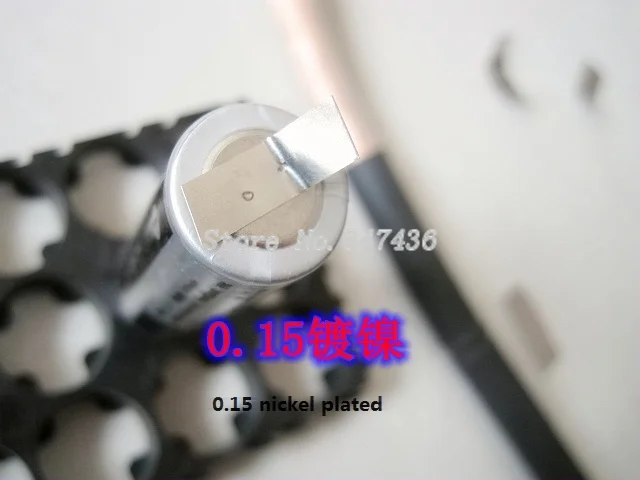

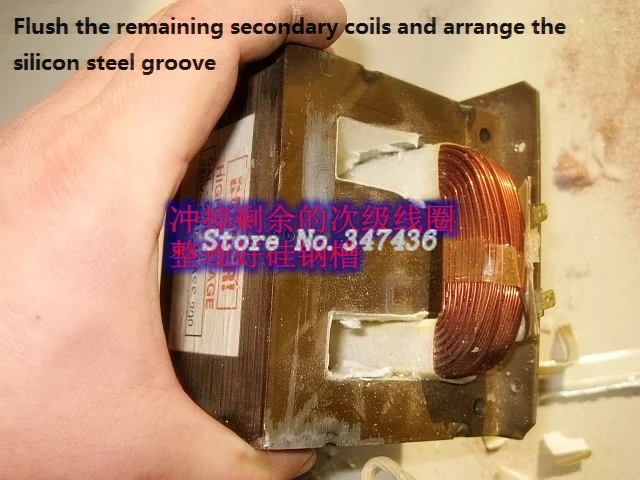

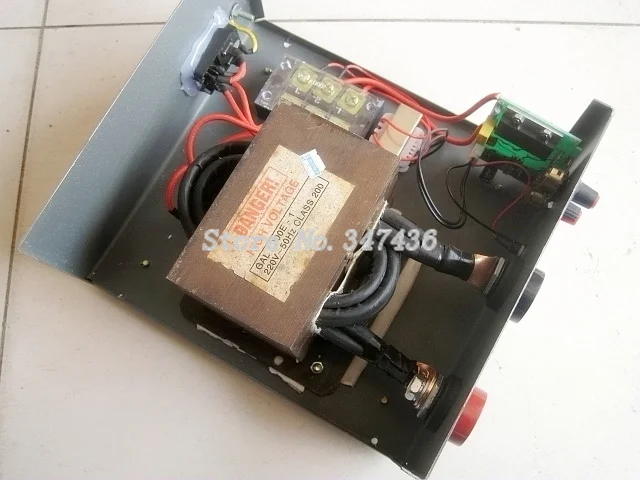

Точечная сварка-это сварочный ток, потребляемая мощность-это также большая батарея с точечной сваркой тонкого никеля-2 квт, для чего требуется большая выходная мощность трансформатора, небольшой трансформатор трудно добиться успеха. Комплексный размер трансформатора, затраты на изменение структуры и изменение рабочей нагрузки, предложенное использование трансформатора микроволновой печи, достаточно для случайной точечной сварки.

2. Выберите нужное время и режим управления переключателем.

Аппарат для точечной сварки переменного тока для промышленного использования почти без исключений-это использование контроля угла проводимости тиристора и времени проводимости для контроля интенсивности и времени сварочного тока, хорошо может управлять одним импульсным сварочным аппаратом DIY, онлайн в основном используется для управления контактором переменного тока с реле времени, Недостаток этого метода слишком велик. Не рекомендуется использовать этот способ, рекомендуется использовать режим SCR.

3 правильное понимание тока и времени точечной сварки.

Когда температура припоя очень высока, может вызвать окисление припоя соединений возле металла, что влияет на прочность соединения и свойства материала, более длительное окисление является более серьезным, поэтому соответствующий сварки время максимально короткие сроки под высоким током, время сварки, как правило, не более 0,5 секунд. Выходная мощность промышленного точечного сварочного тока велика, поэтому в зависимости от различной толщины соответствующего сварочного тока, чтобы предотвратить горение, всплеск припоя. Трансформатор микроволновой печи для точечной сварки выходной мощности General Co., регулируемая функция тока должна быть в первую очередь в максимальном токе, найти максимальный ток в кратчайшие сроки сварки; сварочная линия и трансформаторная вторичная линия толстые, вторичный ток относительно большой, Он должен быть отрегулирован в текущих точечных сварочных соединениях вокруг без заметного обесцвечивания для хорошего. Некоторые пользователи из-за неправильной или вторичной линии трансформатора хорошо приводят к меньшему, выходной ток используется для расширения сложной точечной сварки, время точечной сварки для макияжа, я не рекомендую это, должно быть от трансформатора до времени.

4. Связь между напряжением точечной сварки и эффектом точечной сварки.

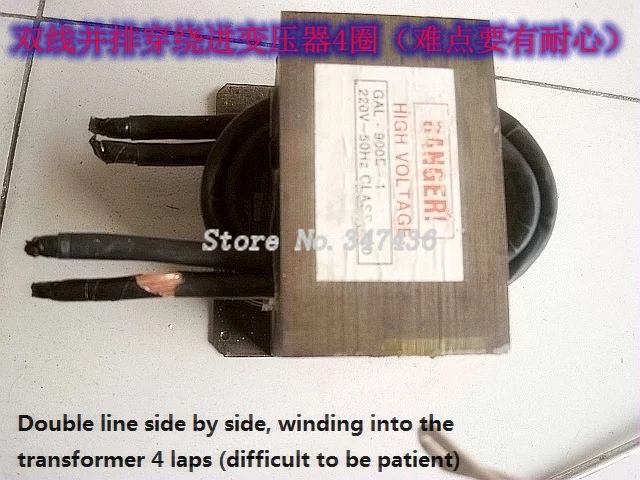

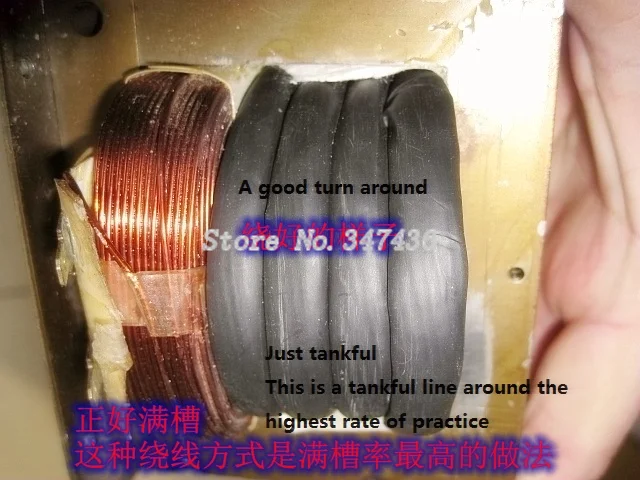

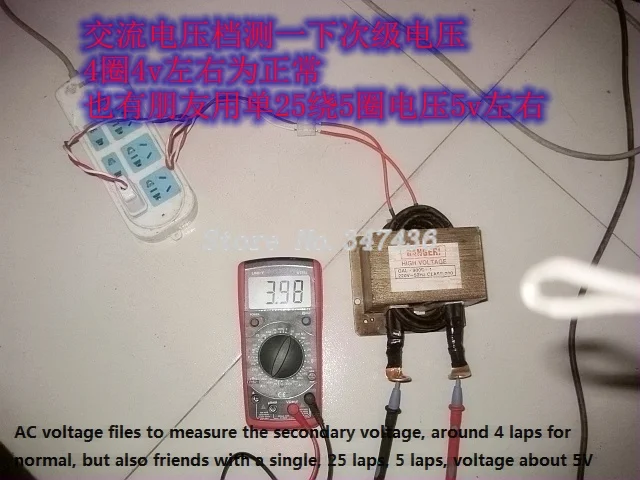

Точечная сварка-это предохранитель высокого тока, текущий эффект точечной сварки, если точечный сварочный ток достаточно большой, а сварочное напряжение и нет прямой связи, но точечная сварка сопротивления в цепи оказывает самое большое влияние точечного сварочного тока. Сопротивление точечной сварки цепи контактного положения контактного сопротивления, точечной сварки электрода, сварочной проволоки и вторичной обмотки сопротивления четырех частей, если общее сопротивление точечной сварки цепи значительно, для достижения идеального сварочного тока необходимо улучшить вторичное напряжение, но увеличить потерю цепи, Снижение производительности тепловой эффективности очевидно, если петля; Вы можете использовать меньше сопротивления вторичное напряжение низкое, поэтому тепло не является очевидным, высокая эффективность, так что вторичная площадь большого промышленного пятна, сварочная проволока очень толстая, вторичное напряжение относительно низкое, и некоторые только 2 в. Большинство любителей «сделай сам», когда находили 4 раза вокруг вторичного пятна (напряжение ниже 4 в), когда эффект сварки не является идеальным, добавление круга для улучшения напряжения после сварки будет хорошим, вы думаете, что вторичное напряжение выше, Вторичный линейный трансформатор его площади поперечного сечения недостаточно или потому, что сварочный свинец слишком тонкий, идеальное место вторичного может выводить достаточно тока при более низком напряжении, улучшение недостатков вторичного напряжения приведет к сварочной линии и вторичной тяжелой лихорадке.

5 быть готовым к сварке тепла.

Точечная сварка энергии значительно, паяные соединения при очень высокой температуре, сварка и сварочная арматура медная, теплопроводность очень быстрая, очень горячая непрерывная точечная сварка положение очень четкое, даже горячее, высокотоковая сварочная проволока и вторичный нагрев катушки также очень очевидны, трансформатор находится в состоянии перегрузки, И первичная катушка сердечника нагревается быстро, поэтому сварочный аппарат с одной точкой трансформатора микроволновой печи не подходит для длительной непрерывной точечной сварки, наиболее очевидным является тепловая сварка частей, не будет удерживать тепло, чтобы заставить вас остановить. Потому что сварочные детали сначала нагреваются, их нельзя использовать, поэтому компоненты не должны обнаруживать внутреннее принудительное охлаждение; Контрольная панель сварочного аппарата SCR имеет тепловой светильник, таким образом, плата управления SCR, на которой я спроектировал без плавников.

Если вы хотите длительную непрерывную точечную сварку, необходимо учитывать обязательные охлаждающие нагревательные детали, сварочные части общего водяного охлаждения, площадь поперечного сечения сварочной проволоки должна быть большой, если не нужно также контролировать водяное охлаждение, использовать для более высоких модулей тока и надежной термоуправляемой силиконовой пластины, Основной трансформатор для нагрева, конечно, трансформатор микроволновой печи не может быть квалифицирован, поэтому проблемы не маленькие, стоимость не низкая, вот почему высокая цена на крупные промышленные точечные сварочные аппараты.

6 точечных сварочных электродов оказывают большое влияние на точечную сварку.

Электрод является важной частью сварочной петли, он к сварочной зоне передачи тока и давления и направляющей порошковой сварочной поверхности и сварочной области тепла, И расположение заготовки и зажима в правильном положении, рабочая поверхность и прилегающая область будут подвержены сжимающему напряжению, Большая плотность тока и градиент температуры, условия работы очень жесткие. Выбор электрода часто ценится любителями, практика доказала, что медь в обычных материалах (медь) практически не может использовать латунь, алюминий не может использовать, часто используйте его или покупайте специальную сварку, точечная сварка из нержавеющей стали может использоваться хромовая циркониевая медь, Никелевая пластина предпочтительно глинозема для сварки меди, медных деталей с точечной сваркой вольфрамового электрода. Конкретный метод выбора можно посмотреть на Baidu, интернет имеет более подробную информацию.

7. Сварочный полюс оказывает влияние на точечную сварку.

Точечная сварка требует применения соответствующего давления на сварочный электрод, уменьшает сопротивление контакта между верхней частью сварочного полюса и сваркой, увеличивает ток сварки и улучшает эффект сварки. Слишком малое давление вызовет брызги и ожоги через тонкую сварку, паяльное соединение трудно образует эффективный ядерный фьюжн; Давление вызовет сварочный электрод для припоя и ускоренное провисание. Когда используется пневматическое промышленное сварочное давление, контроль давления лучше, использование личного портативного ручного Pingganjue, с точечным сварочным брызгом, паяльное соединение не провисает в качестве идеального состояния, нужен более практичный опыт.
