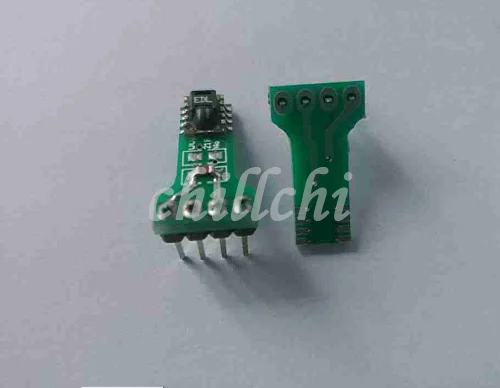

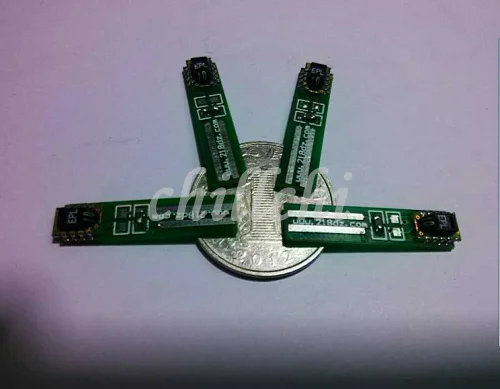

1 единица цены-это следующий такой модуль датчика

Применение метод:Зонд можно использовать напрямую.

Режим подключения: VCC-Мощность катод(С вышивкой в виде феникса красные свадебные(Зеленый) GND-источник питания ДанныхДанных(Синий SCK- timing (желтый)SHT10 датчик температуры и влажности почвы с использованием импортных датчиков температуры и влажности в качестве основных компонентов (built-SHT10), может быть подключен к различным типам передатчиков нашей компании или непосредственно подключен к использованию одного чипа. С очень высокой консистенцией, может быть полностью взаимозаменяемым, влажность может достигать ± 4.5% относительной влажности. Медная Спеченная сетчатая защита для укрепления температуры зонда, давления, устойчивости к повреждениям, подходит для сельскохозяйственных теплиц, цветов, питомников, газонов и других мест, необходимо обнаруживать температуру почвы и влажность окружающей среды.

SHT10 датчик температуры и влажности почвы
-Полномасштабная калибровка, двухлинейный цифровой выход;
-Диапазон измерения влажности: 0 ~ 100% относительной влажности;
-Диапазон измерения температуры: -40 ~ + 123,8;
-Точность измерения влажности: + / - 4.5% RH
-Измерением температуры Точность: + 0,5
Время отклика: 8s (tau63 %);
-Низкое энергопотребление 80 Вт (12 бит измерения, 1/с);
-Может быть полностью погружен в воду.

Применение домена:
Сбор данных, передатчик, автоматический контроль процесса, участок, сельскохозяйственные теплицы, цветы, питомник, лужайка и другие измерения окружающей среды должны быть обнаружены при температуре и влажности почвы. Металлическая упаковка, больше подходит для большой части пыли, для использования в более тяжелых условиях

Аннотация: в данной работе представлен дизайн SHT10 для определения температуры и влажности, анализируются общие ошибки и методы обработки, повышается надежность приборной панели для определения температуры и влажности SHT10, И обеспечивает практический метод проектирования анализа неисправностей для датчика серии SHT.
Ключевые слова: SHT10; Обнаружение температуры и влажности; Дизайнерские точки; Комнатный Кондиционер; Анализ неисправностей
Аннотация: в данной работе представлены ключевые точки конструкции SHT10 для определения температуры и влажности, анализируются общие методы ошибок и обработки, повышается надежность определения температуры и влажности SHT10, обеспечивает практический дизайн и метод анализа неисправностей датчика для датчиков серии SHT.
Слова: ключ SHT10; И ключ обнаружения влажности; Сбой точек проектирования; Температура анализа

Введение

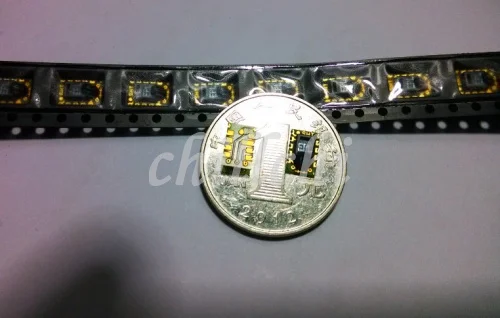

Семья SHT1x-это семья SMD упаковок в сенсорионном семействе датчиков. Датчик интегрирует чувствительный элемент и схему обработки сигнала на одну микросхему и выводит полностью откалиброванный сигнал данных. Датчик использует запатентованную технологию CMOSens для обеспечения высокой надежности и отличной долгосрочной стабильности. Датчик состоит из емкостный полимерный влажных элемент, при температуре-чувствительный элемент из bandgap материал, а также 14-битный аналого-D преобразования и последовательный интерфейс короткого замыкания на одном и том же чип. Таким образом, продукт имеет отличное качество, быстрое реагирование, способность анти-помех, экономически эффективные преимущества, широко используется в химических, механических, бытовых приборов, таких как измерения температуры и влажности [1].

1 SHT10 точки определения температуры и влажности
«Разработка мер предосторожности при использовании датчика температуры и влажности SHTxx», указанная упаковка, транспортировка, сварка, антистатические требования и программирование должны обратить внимание на использование проблемы [2], Дизайн и разработка должны обратить внимание на следующее сочетание кондиционеров SHT10 температуры и влажности процесса разработки платы, соответственно, от установки, оборудования, программного обеспечения, суммировать точки проектирования.
1,1 SHT10 панель обнаружения температуры и влажности
SHT10 плата для определения температуры и влажности, установленная в блоке кондиционирования воздуха при длительной эксплуатации, если не Пыленепроницаемая обработка, накопление пыли в датчике SHT10 повлияет на точность обнаружения; накопление конденсата в доске обнаружения вызовет окисление материнской платы влажной, что приведет к поломке. SHT10 плата обнаружения температуры и влажности внимание к вертикальной установке, чтобы предотвратить воду на плате, вызванную окислением. Плата в производстве пластиковой щетки для защиты от влаги, для предотвращения окисления во влажной среде материнской платы.
1,2 SHT10 датчик температуры и влажности
SHT10 плата обнаружения температуры и влажности, конструкция оборудования должна обратить внимание на источник питания на конденсаторе, чтобы фильтровать развязку, в SHT10 датчик вокруг изоляции слота, но также обратите внимание на использование тягового резистора [1].
Данные листа данных о требованиях 10 ~ 20K натяжного резистора, с осциллографом, чтобы наблюдать за работой SHT10 должным образом, каждая отправка команды тестирования температуры и влажности, имеют данные обратно. В тесте EMC, но не может считывать данные тестирования температуры и влажности, сообщает «датчик воздушного давления при возврате», и иногда может автоматически восстанавливаться, а иногда не может быть автоматически восстановлен. Соблюдайте тестовые данные EMC и сигнал SCK с осциллографом, обнаружив, что импульсный выход SCK сигнала часов является неполным, в результате чего связь SHT10 I2C не является нормальной. В SCK для увеличения растягивающегося резистора 10K импульсный выход EMC test SCK является нормальным, больше не «Обратный датчик воздушного давления». Таким образом, данные о линии передачи данных 10 ~ 20K о растягивающемся резисторе, в то время как SCK 10 ~ 20K тягового резистора, может улучшить защиту от помех панели обнаружения SHT10.
1,3 SHT10 датчик температуры и влажности
Согласно спецификациям процедур проектирования заказа и времени и SHT10 I2C сообщение SHT10, чтобы отправить тестовую команду, чтобы дождаться ответа и тестовых данных SHT10, данные теста в формулу для температуры и влажности. Обратите внимание, что тестовое разрешение может быть выбрано 8/12 / 14 бит, SHT10 ждать 20/80 / 320ms данных теста возврата. Чтобы достичь высокого разрешения, выберите температуру 14 бит, влажность 12 бит, обратите внимание на температурный тест, чтобы подождать 320 мс, тест на влажность, чтобы подождать 80 мс или больше, чтобы вернуться к тестовым данным.
Рекомендуется выбрать проверку CRC для обеспечения надежности связи I2C. В эксперименте EMC с импульсными помехами нет проверки CRC, будут обнаружены аномальные показатели температуры и влажности; Увеличение контрольной суммы CRC, помехи данных из-за проверки не удаляются, никаких ненормальных данных. Поэтому выберите проверку CRC, улучшите возможности защиты от помех, чтобы предотвратить появление аномалий температуры и влажности.
SCK выбор частоты Спецификация рекомендуется для 0,1 ~ 5 МГц, SCK длительность импульса: 0,2 ~ 10us. SCK ширина импульса несколько нас, без проблем с нормальным использованием, но в эксперименте EMC, случайные проблемы Diaobao, ширина импульса SCK добавили к 15us, тест EMC не отображается в проблеме потери пакета связи I2C. Таким образом, соответствующее увеличение ширины пульса SCK, плата обнаружения SHT10 может улучшить возможности защиты от помех.

Анализ неисправности 2 SHT10 испытательная панель температуры и влажности
2,1 SHT10 датчик температуры и влажности окислительный сбой

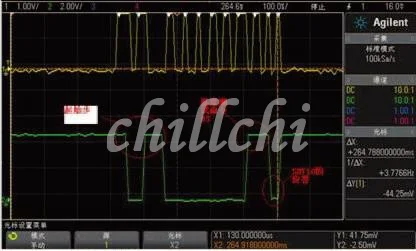

Кондиционеры в долгосрочной эксплуатации лаборатории через несколько дней работы с высокой температурой и влажностью «датчик воздушного давления при возврате», температура и влажность были 0. Осциллограф нажал на SHT10 на данных «Данные» и часах «SCK», обнаружил, что долгосрочная операция SHT10 генератор неисправностей выдал тестовую команду без ответа, как показано на рис. 1.

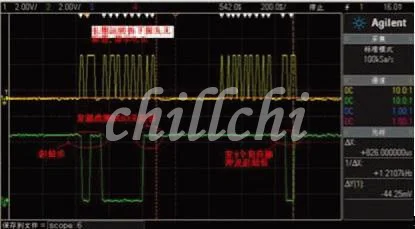

Замена тестовой платы является нормальным отображением температуры и влажности, выдается ответ на команду температурного теста, форма волны, показанная на рис. 2.

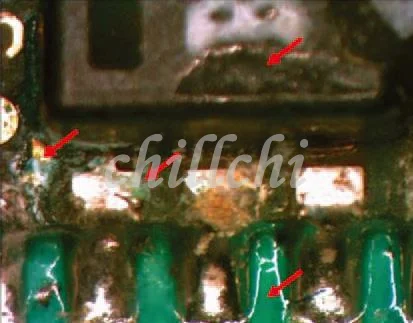

Визуальный неисправность продукта, как показано на рисунке 3 имеет зеленый, цвета ржавчины, под микроскоп наивысшей мощности наблюдения и придралась SHT10 pin имеет серьезные черного окисления. SHT10 первая ступня провода Vcc подвержена коррозии, измеряется с помощью мультиметра и печатной платы не может быть проводящей, что указывает на то, что вина является Vcc pin температура открытого замыкания и влажность вызвана аномальным обнаружением.
SHT10 панель для обнаружения температуры и влажности жестяная тонкая, с тремя антиадгезивными покрытием для хорошего качества. Легко окисляется при высокой температуре и условиях высокой влажности, приводит к открытому контуру SHT10 pin. Чтобы исправить эту проблему, измените трафарет, чтобы увеличить количество олова на трафарете, используйте лучшие антикоррозийные свойства силикона вместо трех антирезиновых, пластиковая щетка для увеличения технических требований к исправлению после образца, показанного на рис. 4, Эксперименты с высокой температурой и влажностью не привели к поломке окисления ног.
2,2 SHT10 плата обнаружения температуры и влажности влажность 0 неисправностей
Кондиционер воздуха после начала влажности уменьшился с 56% до 39%, компрессор начинает, резкое снижение влажности показало 0%, в результате чего устройство не может должным образом контролировать температуру и влажность. SHT10 плата обнаружения температуры и влажности, отправленная швейцарским производителям, производители используют зеркальный прибор точки росы для обнаружения неисправных продуктов (см. Черную линию), при использовании SHT75 (см. Красную линию на рисунке) для сравнения обнаружения. Влажность неисправного продукта сильно отличается от влажности SHT75. В частности, влажность неисправный товар опускается до 20% на высокой влажности 90% точки, и отклонение температуры неисправные изделия составляет ± 0,5 (см Fig.5 и Fig.6).
Сбой продукта под наблюдением микроскопа, обнаружил SHT10 на неизвестном желе, как показано на рис. 7.
SHT10 дефектного продукта был удален и очищен изопропиловым спиртом в течение 1 часа. Образец был высушен в духовке 105C и снова увлажнен. Тест был снова выполнен с помощью SHT75. Результаты теста показаны на рис. 8, влажность возвращается в норму, 90% влажности не появлялось перед влажностью вместо аномалий низкой влажности, отклонение влажности в пределах 10%, отклонение температуры уменьшено до 0,2. Это означает, что неисправный продукт прикреплен к элементу измерения влажности SHT10, что приводит к аномальной температуре. Влажность в основном возвращается в норму после очистки (см. Рис. 8 и рис. 9).
Анализ коллоидного материала для обнаружения производства трех анти-пластиковых кистей для предотвращения окисления печатных плат. Так как кисть прикрепляется к датчику SHT 10, окно обнаружения прикрепляется к чувствительному к влажности элементу SHT 10, что приводит к аномальной влажности. Увеличьте требования к процессу чистки, обратите внимание на то, что кисть не может приклеивать датчик, рис. 10 для требований к процессу склеивания SHT10.
Протестировано, инородное тело прикреплено к датчику влажности на колебаниях влажности, вызванных ненормальным, но влажность в состоянии высокой влажности вниз до 5% или даже 0% в программном обеспечении для увеличения этого вида мер тревоги, дисплей «Сбой датчика влажности», побудив пользователя заменить зонд, Так что устройство не работает должным образом.
2,3 SHT10 температура и влажность панелью обнаружения детали температурного обнаружения неисправностей
В производственной линии тест SHT10 температуры и влажности обнаружения платы, когда 20 сообщают о сбое температуры, приходится около 10% коэффициент. Используйте осциллограф, чтобы получить сигнал неисправного продукта и ответить с помощью команды температуры, но нет данных для возврата. Проверьте номер партии товара для версии V4, перед нормальным производством номера партии SHT10 V3. Версия V3 после того, как выдала тестовую команду, SHT10 ждет 11/55 / 210ms, чтобы вернуть тестовые данные, соответствующие 8/12 / 14bit тестовому разрешению, В то время как версия V4 ждет 20/80 / 320ms после команды тестирования. Данные, соответствующие разрешению теста 8/12 / 14 бит, температура программы устанавливается на разрешение теста 14 бит, время ожидания 220 мс в версии V3 теста является нормальным, но для версии V4 из-за времени ожидания не хватает 320 мс, в результате чего некоторая медленная Температура реакции обнаруживает ошибки. Измените программу, чтобы дождаться времени 220 мс до 400 мс, затем версия V4 определения температуры SHT10 является нормальной. При обработке программного обеспечения следует обратить внимание на выпуск тестовой команды, время ожидания, чтобы удовлетворить требования новой версии, В противном случае будет некоторое Обнаружение температуры и влажности не завершено, не возвращая данные теста, что приводит к сбою в обнаружении температуры и влажности.
2,4 SHT10 датчик температуры и влажности
Тестовая плата SHT10 для измерения температуры и влажности, которая массово производится на производственной линии, помещается в нормальную среду. Через 30 минут температура теста находится в пределах ± 0,5 °C, но отклонение влажности составляет 7% или более и не может удовлетворить требования ± 5% относительной влажности. Поскольку температура паяльника при температуре 220, Сварочная часть локального отопления слишком высока, что приводит к температуре SHT10 и влажности. Влажность в коробке с постоянной температурой и влажностью составляет 25, влажность 80 ~ 95% при 2 часах увлажнения, а затем в обычной сушке, стоя в нормальной среде, 30 минут после проведения теста отклонение влажности ± 5% RH диапазон, для достижения требований к точности влажности. В производственной линии точного тестирования обратите внимание на то, не допускается ли сварка, вызванная локальными тепловыми датчиками, вы можете использовать условия высокой влажности для восстановления датчика, чтобы восстановить точность гидратации.

3 Выводы
В этой работе применение SHT10 в оборудовании для кондиционирования воздуха, проверка температуры и влажности, доказано, что работает хорошо, чтобы удовлетворить требования к температуре и влажности кондиционера. Решая проблемы, возникшие в процессе разработки дизайна, пыли и влаги, SCK увеличивает выдвижной резистор, CRC checksum точки проектирования, улучшить SHT10 температуры и влажности, надежность и анти-помех, можно научиться разработке и применению сенсоров серии SHT с практичностью. Предоставляет ряд общих феноменов неисправностей и решений, также можно узнать из серии SHT анализа неисправностей датчика, для улучшения серии SHT возможностей анализа неисправностей датчиков.

Рис. 1 продукция SHT10 без ответа

Рис. 2 SHT10 дефектные продукты без ответа

Рис. 3 SHT10 окисление продуктов поломки

Рис. 4 SHT10 Сертифицированные продукты

Рис. 5 сравнение неисправностей SHT10 и влажности SHT75

Рис. 6 сравнение неисправности SHT10 и температуры SHT75

Рис. 7 SHT10 продукция из желе

Рис. 8 сравнение влажности SHT10 и SHT75 после очистки

Рис. 9 сравнение неисправности SHT10 и температуры SHT75 после очистки

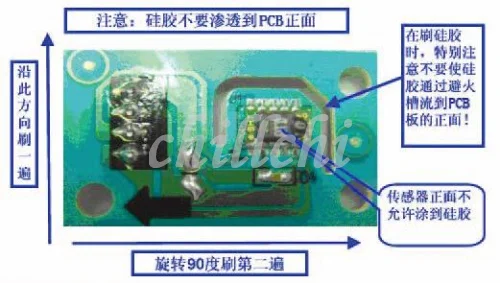

Рис. 10 SHT10 требования к обработке кисти

Справка
SHT1x [1] техническое описание (SHT10, SHT71, SHT15) и датчик температуры влажности, 2010,5
[2] Разработка и использование сенсоров температуры и влажности SHTxx, 2006, 09
