Плата преобразователя MAX31865 SPI PT100/PT1000 RTD to Digital модуль усилителя датчика

Описание

Для точного определения температуры ничто не сравнится с платиновым RTD. Детекторы температуры сопротивления (RTDs)-это датчики температуры, которые содержат резистор, который изменяет значение сопротивления по мере изменения температуры, в основном своего рода термистор. В этом датчике резистор на самом деле представляет собой небольшую полосу платины с сопротивлением 100 Ом при 0 °C, таким образом, название PT100. По сравнению с большинством термисторов NTC/PTC, PT Тип RTD гораздо более стабильный и точный (но и более дорогой) PT100's используется в течение многих лет для измерения температуры в лабораторных и промышленных технологиях и имеет репутацию точности (лучше, чем термопары), повторяемости и стабильности.

Тем не менее, чтобы получить эту точность и точность из вашего RTD PT100, вы должны использовать усилитель, который предназначен для чтения низкого сопротивления. Еще лучше иметь усилитель, который может автоматически регулировать и компенсировать сопротивление соединительных проводов. Если вы ищете отличный датчик RTD, сегодня ваш счастливый день, потому что у нас есть прекрасныйOurs RTD усилитель датчика с MAX31865ПрорывДля использования с любым 2, 3 или 4 проводом PT100 RTD!

Мы носили различные усилители термопары Максима, и они отличные, но термопары не имеют лучшей точности или точности, потому что когда показания должны быть настолько хороши, насколько это возможно. MAX31865 обрабатывает все ваши RTD потребности, и может даже компенсировать 3 или 4 провода RTDs для лучшей точности. Подключите к нему любой микроконтроллер через SPI и прочитайте соотношение сопротивления от внутреннего ADC. Мы выставили резистор 430Ω 0.1% в качестве справочного резистора на пробой. У нас есть пример кода, который рассчитает температуру на основе сопротивления для вас.

Мы даже сделали прорыв 5V отвечающих требованиям, li-ion 3,3 В регулятор и смещение уровня, таким образом, вы можете использовать его с любым для Arduino или микроконтроллера.

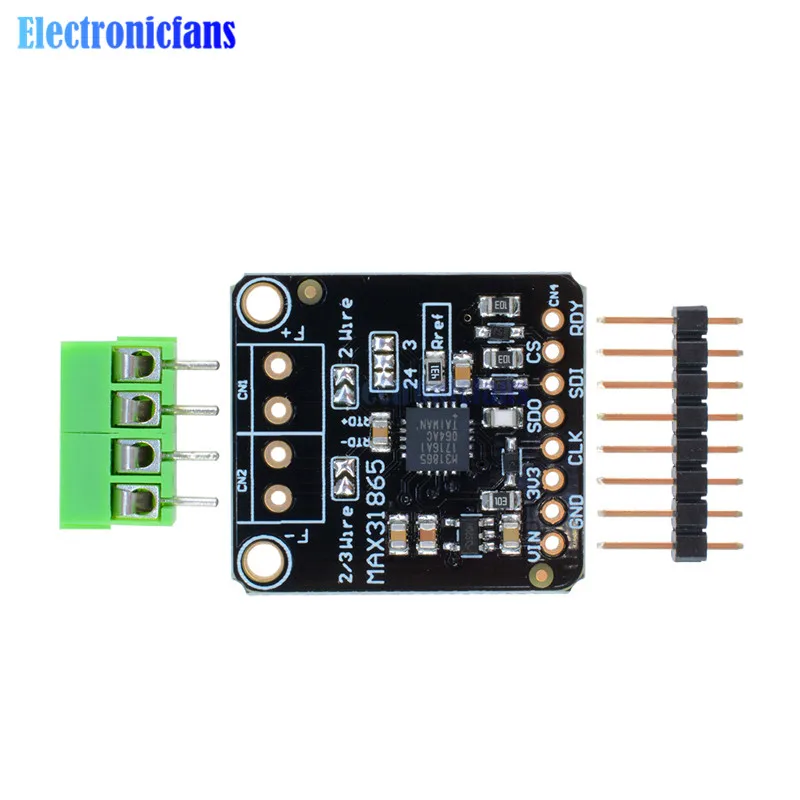

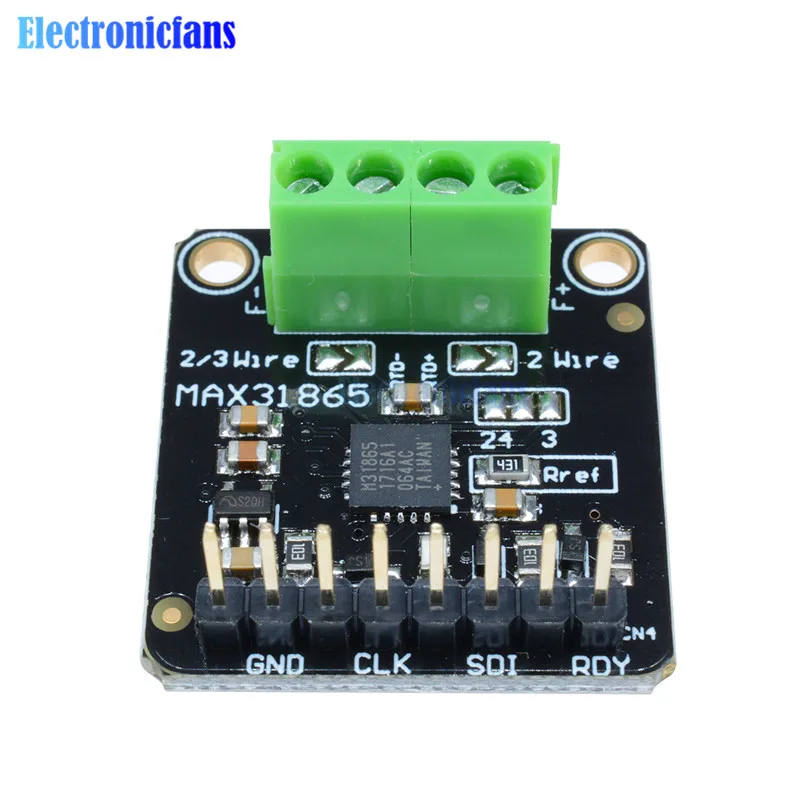

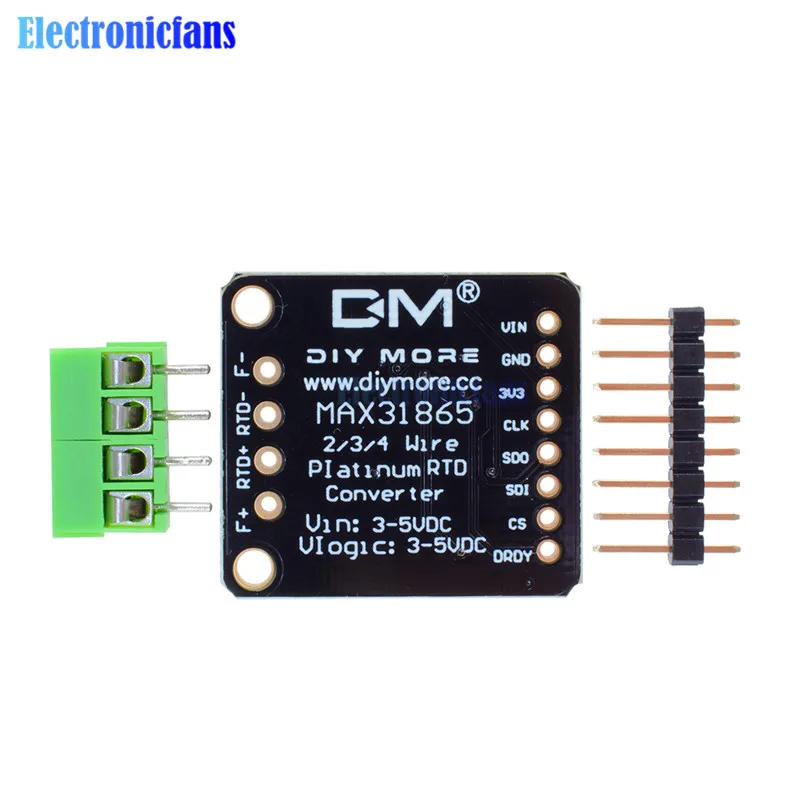

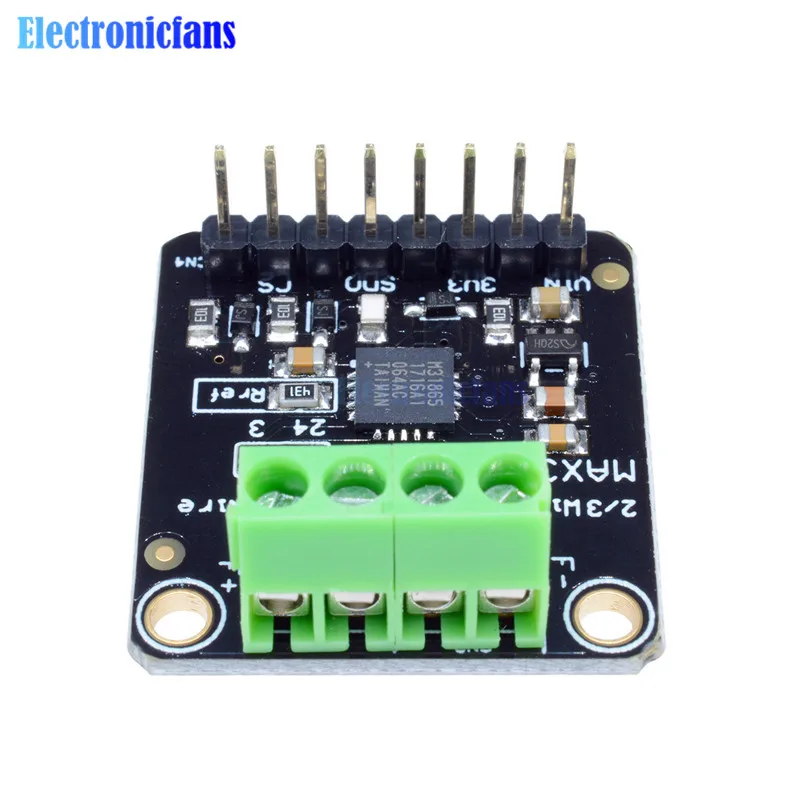

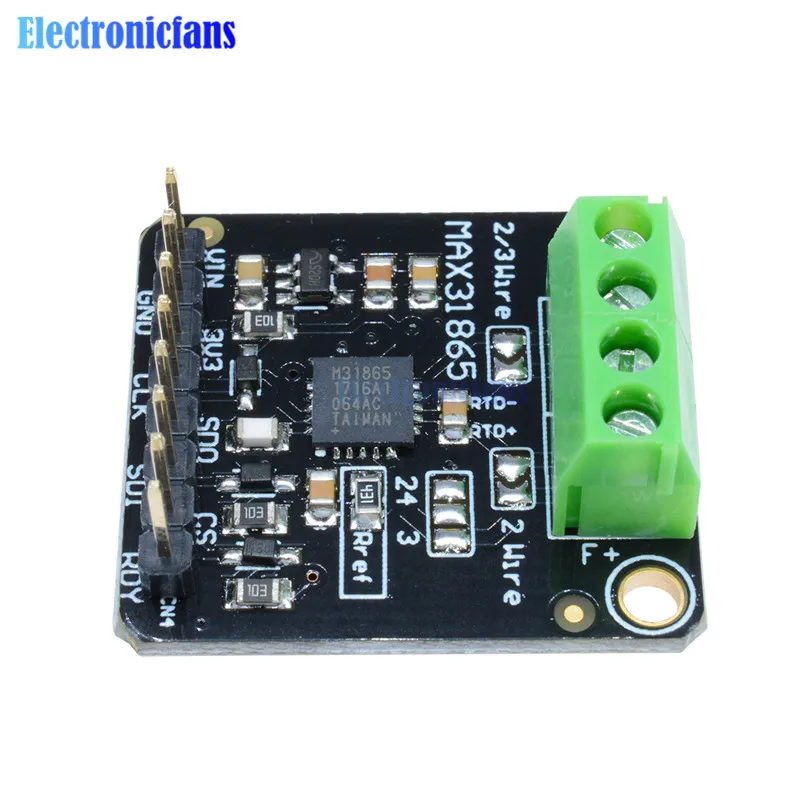

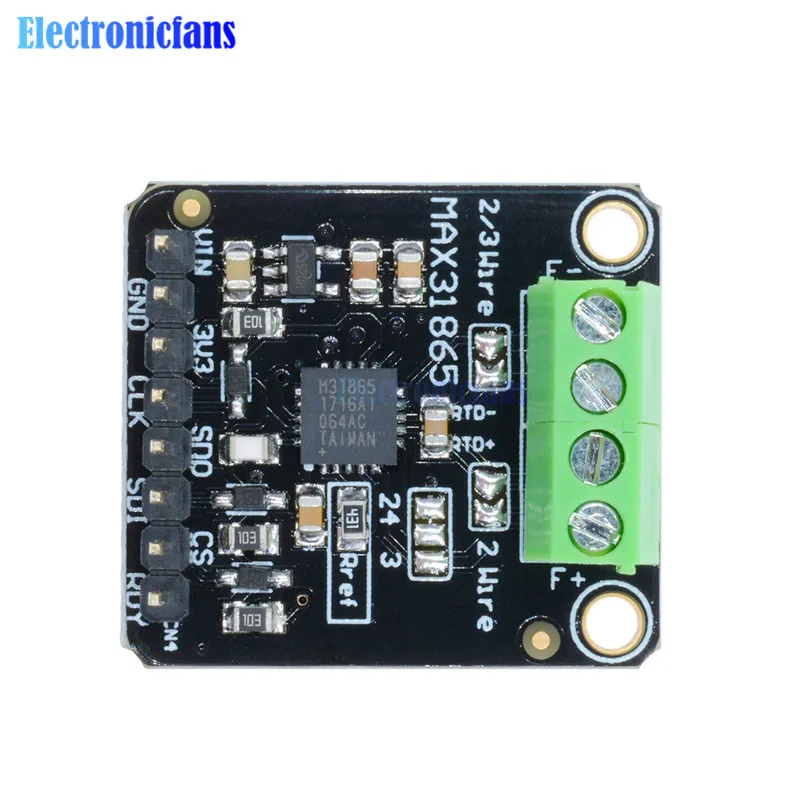

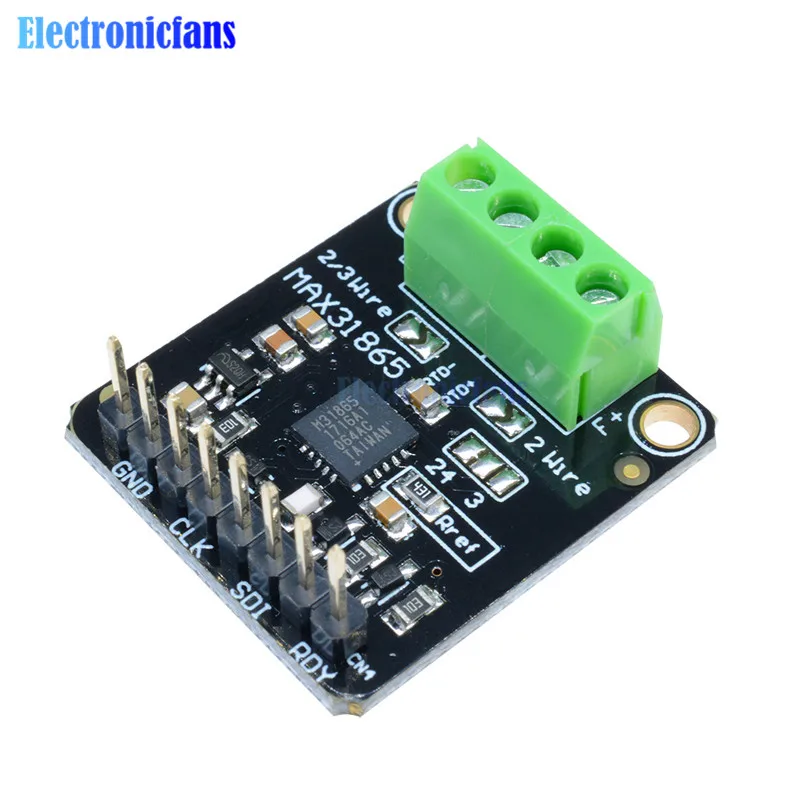

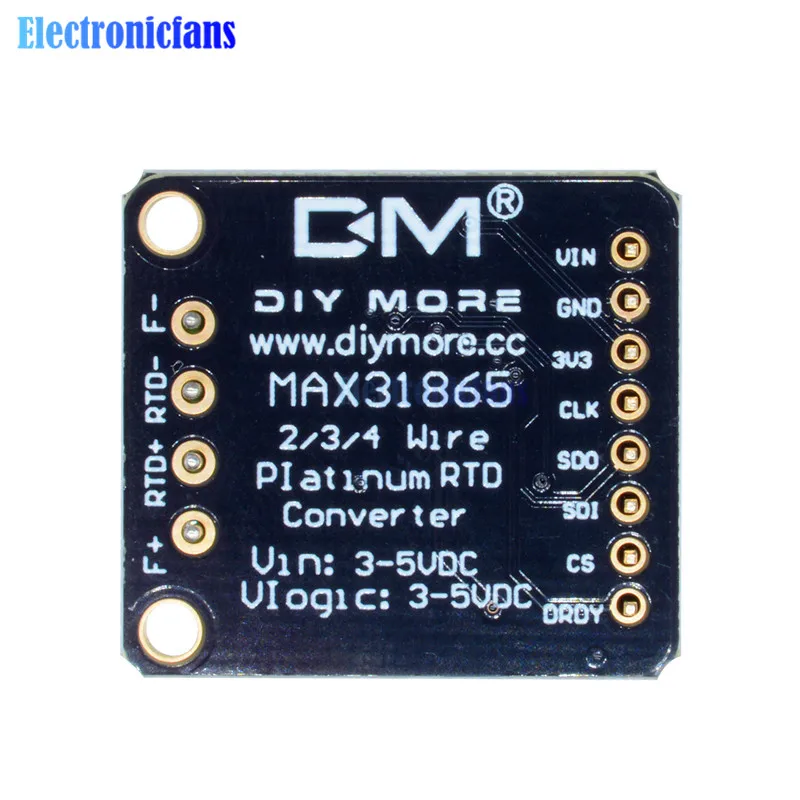

Каждый заказ поставляется с одним собранным RTD усилителем breakout board. Также поставляется с двумя 2-х контактный клеммы (для подключения к датчик RTD) и штыревой разъём (Подключите к любому макет или perfboard).Требуемый RTD PT100 не входит в комплект!(Но мы продаем их в магазине). Для припоя заголовков и клеммных блоков требуется некоторое количество пайки, но это простая задача с помощью паяльных инструментов.

Обратите внимание: в комплект не входит датчик RTD!
