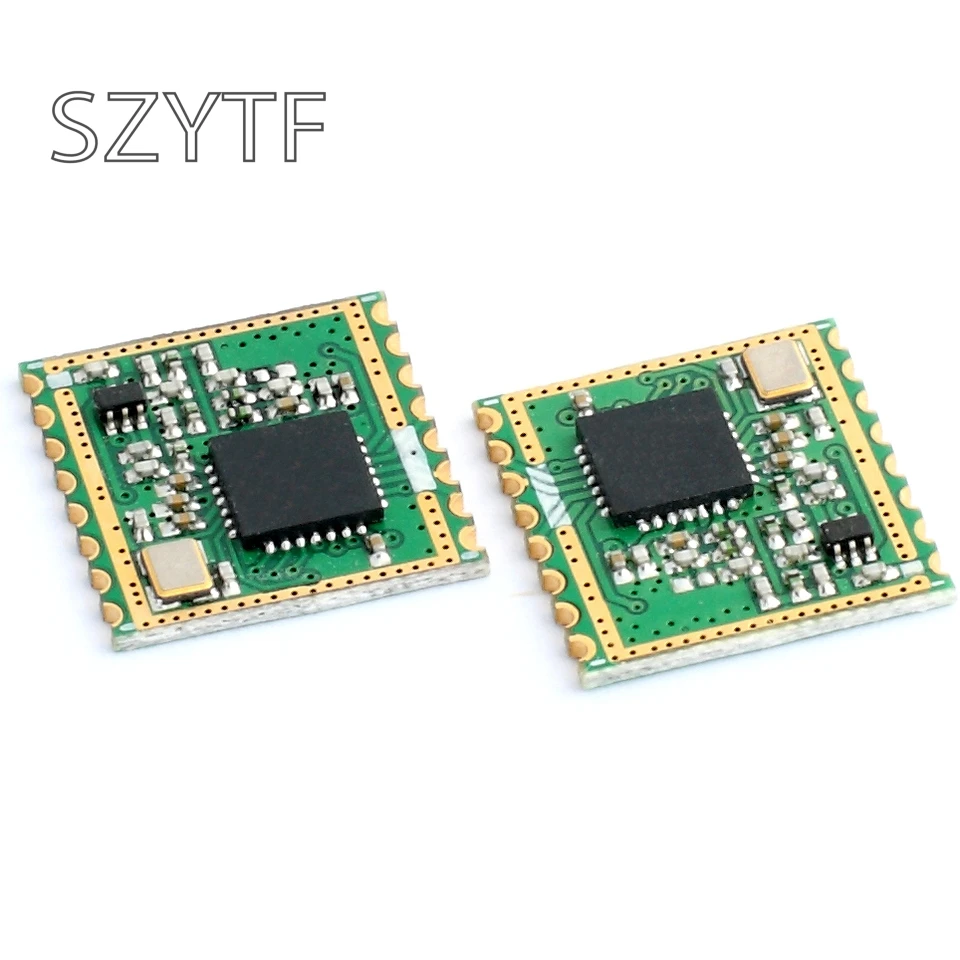

1PCS433MHZ 470M SX1278 беспроводной модуль приемопередатчика 100W LoRa распределенный спектр

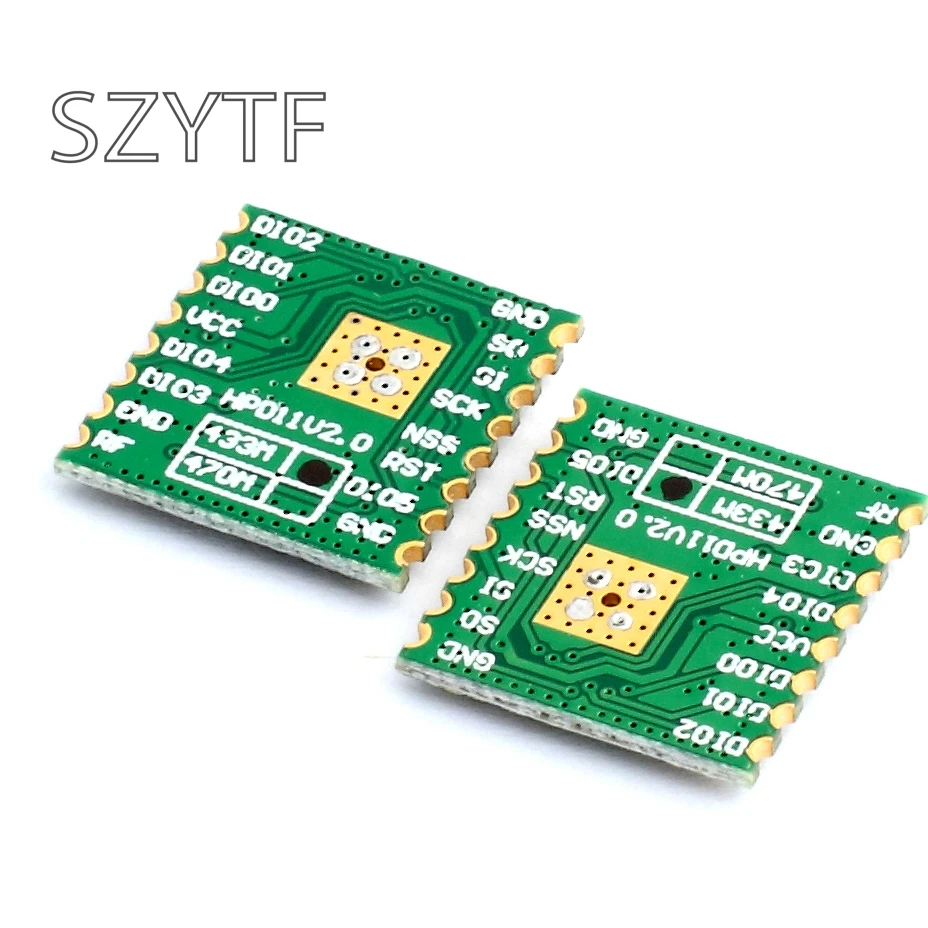

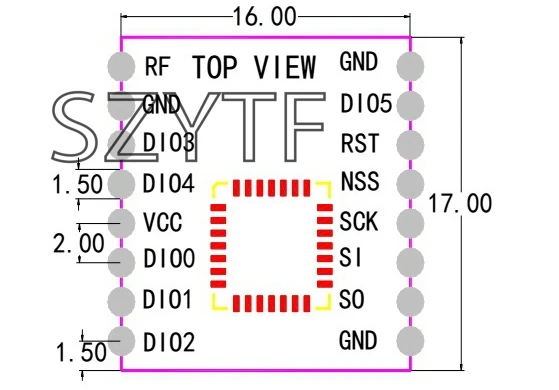

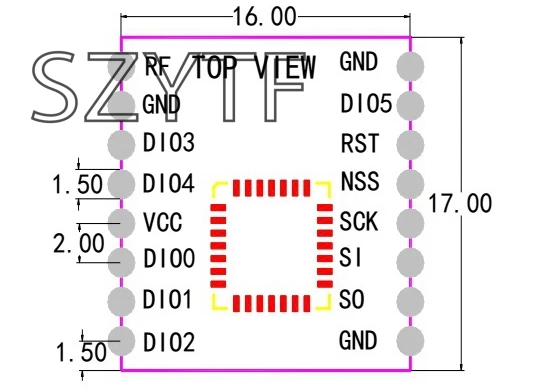

Нумерация

Название

Типы

Особенности

L

GND

-

Отрицательный полюс источника питания

2

Так что

& Lt; / RTI & gt;

Интерфейс SPI MISO dataВыход

3

SI

Lt; / RTI & gt;

Интерфейс SPI MOSI ввод данных

1

SCK

& Lt; / RTI & gt;

SPI интерфейс SCLK ввод часов

5)

НСС

& Lt; / RTI & gt;

Интерфейс SPI NSS выберите вход

6

Сброс

& Lt; / RTI & gt;

Штифт сброса

7

DI05

I / O

Прямые DI05 цифровые I / O контакты, настройки программного обеспечения

8

GND

-

Отрицательный полюс источника питания

9

RF

I / O

ВЧ сигнал вход/выход, затем 50Q антенна

10

GND

-

Отрицательный полюс источника питания

11

DI03

I / O

DI03 цифровой I / O pin, настройка программного обеспечения

12

DI04

I / O

Прямые DI04 цифровые I / O контакты, настройки программного обеспечения

13

VCC

-

Мощность положительный 1,8 ~ 3,7 V

14

DIOO

I / O

Прямой DI00 цифровой I / O pin, настройка программного обеспечения

15

Диол

I / O

Прямой DI01 цифровой I / O pin, настройки программного обеспечения

16

DI02

I / O

DI02 цифровой I / O pin, настройка программного обеспечения
