Размер отверстия установки:

Схема проводки:

Терминалы 1 и 2: нормально открытый контакт реле
Клеммы 3 и 4: Подключите питание 220 В
Терминалы 5 и 6: заводские параметры термостата могут быть заблокированы после короткого замыкания, пользователь не может изменить.
Клеммы 7 и 8: Датчик температурного соединения
Примечание: нагрузка относится к нагревательному или охлаждающему оборудованию на управлении.

Электрические характеристики:
Диапазон измерения температуры: -50 ~ 110

Диапазон контроля температуры: -50 ~ 110
Погрешность измерения температуры: ± 0,5
Тип датчика: NTC (10K/3435)
Точность управления: 1

Рабочий ток: <2 Вт

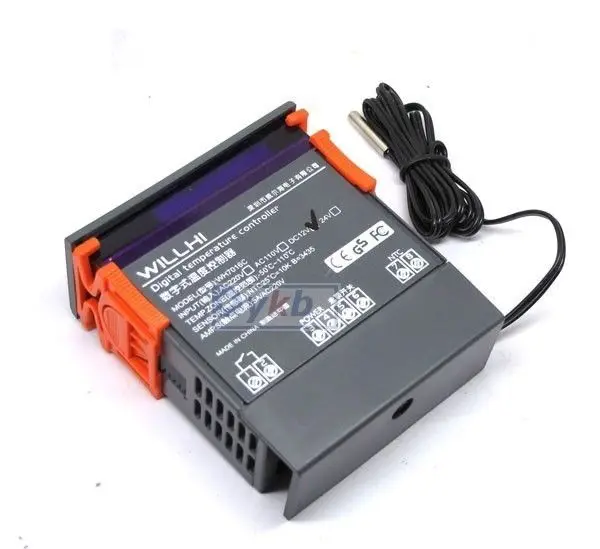

Мощность: AC110V
Хранение данных: Да

Рабочая температура: 0 ~ 50

Температура хранения: -10 ~ 60

Основные инструкции:

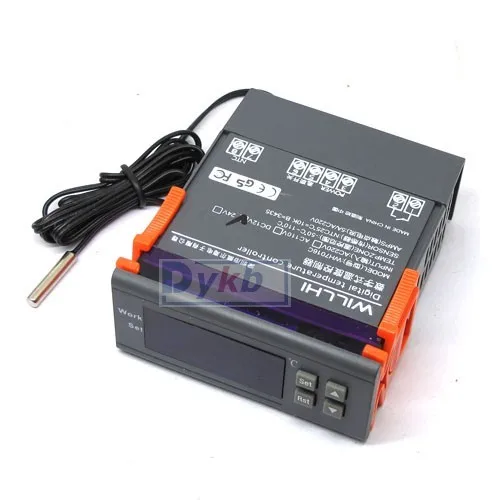

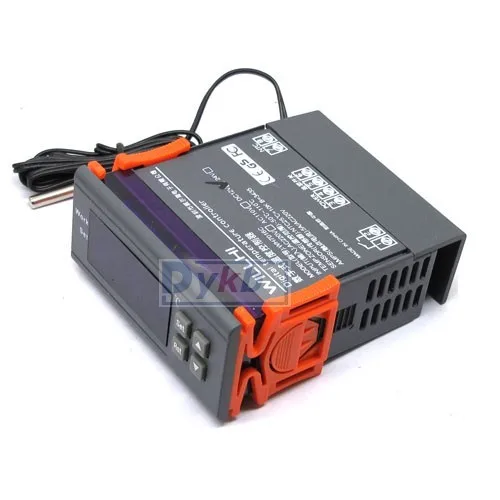

1. RST: нажмите клавишу RST для включения и выключения, нажмите кнопку RST на выключенном состоянии один раз, чтобы включить, чтобы включить режим включения, нажмите клавишу RST в течение трех секунд и удерживайте, затем она будет выключена.
2. Набор:
A: Нажмите кнопку SET один раз, чтобы войти в настройку контроля температуры, нажмите или кнопку для регулировки, нажмите или кнопку в течение трех секунд и удерживайте, чтобы войти в режим быстрой регулировки, нажмите клавишу SET снова, чтобы выйти из режима настройки.
B: Нажмите и удерживайте клавишу SET в течение трех секунд, чтобы войти в настройки меню системы, нажмите или клавишу, чтобы выбрать меню регулировки, нажмите кнопку SET один раз, чтобы ввести соответствующие настройки параметров, нажмите или Отрегулируйте параметры, которые необходимо изменить, после корректировки нажмите клавишу RST для выхода, Или выйти из системы в течение 5 секунд.
: Ключ вверх
: Кнопка вниз

Инструкции по эксплуатации:

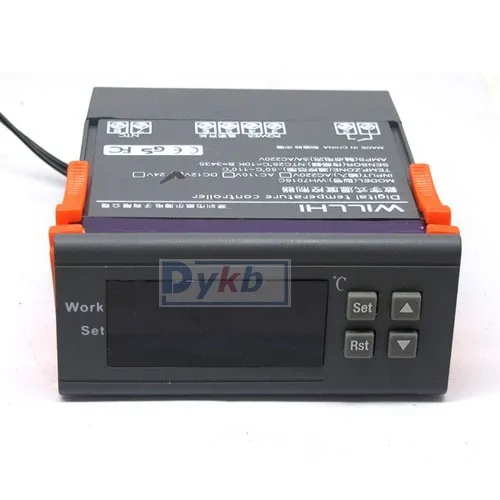

Светодиодный Статус:
РаботаПодсветка на левой стороне экрана используется в качестве рабочего индикатора, мигание означает задержку охлаждения или нагрева, если светодиодный индикатор всегда включен, это указывает на состояние охлаждения или нагрева.
НаборСветильник на левой стороне экрана светильник s используется в качестве индикатора настройки светильник s, если светодиодный индикатор всегда включен, это означает, что он находится на состоянии настройки.


Инструкции по функциям:
ПрессRSTЧтобы открыть термостат, нажмите на эту кнопку в течение 3 секунд, затем термостат может быть выключен.
 Охлаждение, Функция нагрева:
 Режим охлаждения:Когда измеренная температура выше или равна установленному значению + гистерезису, реле берет вверх, чтобы начать выход; Когда измеренная температура ниже установленного значения, выключите реле и закройте выход.
 Режим нагрева:Когда измеренная температура выше или равна установленному значению, реле выключается, выключается выход; Когда измеренная температура ниже установленного значения-гистерезис, реле берет вверх, чтобы начать выход.

Например для настройки: если он установлен в режиме нагрева, установите температуру до 25 градусов, гистерезис устанавливается до 5, тогда, когда измеренная температура выше или равна 25 градусов, реле выключено, закройте выход. Когда температура ниже 20 градусов, возьмите реле снова, чтобы начать выход.
Например для настройки: если он установлен в режиме охлаждения, установите температуру до 25 градусов, гистерезис установлен до 5, затем, когда измеренная температура ниже 25 градусов, реле выключено, закройте выход. Когда температура выше или равна 30 градусам, возьмите реле снова, чтобы начать выход.

Охлаждение, настройка режима нагрева:
Нажмите кнопку «SET» и удерживайте более 3 секунд, чтобы войти в меню, на экране появится код «HC», нажмите кнопку «SET», чтобы отобразить рабочий режим, нажмите «или» для настройки дисплея, C означает режим охлаждения; H означает режим нагрева.

Функция гистерезиса:
Настройка гистерезиса ограничивает Максимальный интервал между открыванием и остановкой, этот Минимальный интервал между открыванием и остановкой составляет 1, максимальный-15.

Настройки гистерезиса:
Нажмите кнопку «установить» и удерживайте более 3 секунд, чтобы войти в меню дисплея, с помощью кнопки «или», настроенной на экран, появляющейся кодом «D», нажмите кнопку «SET», чтобы отобразить Значение набора гистерезиса, нажмите кнопку «» или «» для настройки параметров.

Функция калибровки температуры:
При обнаружении отклонения между измерительной температурой и стандартной температурой Используйте функцию калибровки температуры, чтобы измерить значение машины в соответствии со стандартной температурой, после калибровки температура = перед калибровкой температура + значение калибровки (значение калибровки может быть положительным, отрицательным и 0) .

Параметры калибровки температуры:
Нажмите кнопку «SET» и удерживайте более 3 секунд, чтобы войти в меню дисплея, с помощью кнопки «или», настроенной на экран, появляющейся кодом «CA», нажмите кнопку «SET» для отображения параметров калибровки температуры, нажмите кнопку «или» для настройки параметров.

Например: когда мы измеряем температуру зонда 25 градусов, он отображает 25 градусов, так как CA 0, он отображает 26 градусов, как CA 1, он отображает 24 градуса, так как CA is -1. Эта функция обычно применяется, когда зонд не может измерить непосредственно измеряемый объект. Например, мы устанавливаем зонд на внешней стороне чашки для измерения температуры воды, нам нужно отрегулировать параметры CA из-за потери тепла чашки, так что температура дисплея может быть в соответствии с температурой чашки.

 Настройка защиты задержки:
Нажмите кнопку «SET» и удерживайте более 3 секунд, чтобы войти в меню дисплея, с помощью кнопки «или», настроенной на экран, появляющейся кодом «PT», нажмите кнопку «SET», чтобы отобразить значение настройки задержки, затем нажмите кнопку «или» для настройки параметров.

 Функции верхнего и нижнего предела:
Настройка HS и LS ограничивает диапазон контрольной температуры, например: HS установлен до + 15, LS установлен до-10, контрольная температура может регулироваться только между-10 и + 15, когда температура контроля до-10, затем нажмите кнопку «», Дисплей будет оставаться в состоянии-10 и не уменьшаться; Когда температура контроля до + 15, затем нажмите кнопку «», дисплей будет на состоянии 15, а не затормозится. Если заданная точка выходит за пределы этого диапазона, необходимо сначала изменить значение HS и LS, тогда это может быть достигнуто.

Настройки верхнего и нижнего пределов:
Нажмите кнопку «установить» и удерживайте более 3 секунд, чтобы войти в меню дисплея, с помощью кнопки «или», настроенной на экран, появляющейся кодом «HS» или «LS», нажмите кнопку «SET», чтобы отобразить значение верхнего или нижнего предела, затем нажмите «» Или клавиша «» для настройки параметров. HS означает верхний предел. LS означает более низкий предел.

Например: верхний и нижний пределы используются для ограничения диапазона регулируемой температуры, который может быть установлен, например: LS 10, HS 20, затем нажмите клавишу SET для регулировки контроля температуры, она может варьироваться только от 10 до 20.

Выбор кода меню:

Советы по неисправности:
1) Когда датчик отключен, экран отображает --- и закрывает нагревательный провод
2) Когда датчик обнаруживает температуру ниже-50 градусов, экран отображает LLL
3) Когда датчик обнаруживает температуру выше 110 градусов, экран отображает HHH

Внимание при использовании:
Охлаждение, тепловая нагрузка не должна превышать выходную мощность контакта, или это может привести к повреждению машины и вызвать пожар.
Различные соединительные провода должны быть хорошо соединены с клеммой, в противном случае это приведет к снижению надежности машины.
При подключении провода, пожалуйста, разделите источник питания, реле, датчики, в противном случае это повредит машину.
