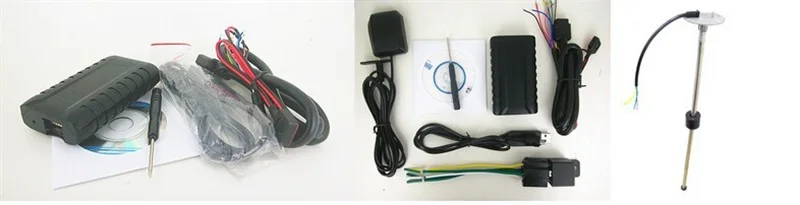

GPS трекер Glonass XT007g с двойной системой водонепроницаемый GPRS отслеживание в режиме

Детали

Параметры

Питание

DC 7-24V/3A

Резервное копирование Батарея

Перезаряжаемые 820 мач батарея (3,7 V),

Нормальный Мощность потребления

50 мА/ч

Время работы

Обычный автомобиль и личный режим

9,5 часов (GPRS интервал: 40 секунд)

Личный длинный режим ожидания

13 часов (интервал GPRS: 40 секунд)

Измерение

88*50*20 мм

Вес

87 г

Операционной Температура

Встроенный аккумулятор-25 °C до + 60 °C стандарт (-40 °C w/дополнительный аккумулятор)

Влажность

От 5% до 95% без конденсации

GSM модуль

Четырехдиапазонный GSM 850/900/1800/1900 МГц

GPS Чипсет

Новейший GPS SKYTRAQ чипсет

GPS чувствительность

-165 дб

GPS частоты

L1 1575,42 мгц

Код C/A

Скорость чипа 1,023 МГц

Каналы

65 каналов все-в-режиме отслеживания

Точность позиционирования

<5 м CEP

Скорости точности

0,1 м/с

Точность измерения времени

1 us синхронизируется с GPS временем

Повторного приобретения

0,1 ms

Быстрый запуск

1 сек., среднее

Холодный (теплый) старт

29 сек., среднее

Высота предел

18000 метров (60000 футов) макс.

Скорость предела

514 метров/сек (1000 узлов) Макс.

Ускорение предел

Менее 4 г

Светодиодный

3 светодиодный индикатор для отображения мощности (красный), GPS (желтый), GSM (синий).

Кнопка

Кнопка SOS для совершения телефонных звонков SOS и отправки SMS SOS

Интерфейс

2 цифровых выхода;

3 цифровых входа;

2 аналоговых входа.

Красный светодиодный источник питания

Always on

Зарядка

1s вкл. И 3s ВЫКЛ.

Как правило, работа

Синий светодиодный GSM

0,3 s вкл. И 0,3 s ВЫКЛ.

GSM модуль инициализации

Always on

GSM модуль не может зарегистрировать сеть

1s вкл. И 3s ВЫКЛ.

GSM модуль зарегистрирован в сети

0,1 s вкл. И 3s ВЫКЛ.

GSM модуль является зарегистрированной сетью и Функция GPRS работает хорошо

Оранжевый светодиодный GPS

0,3 s вкл. И 0,3 s ВЫКЛ.

GPS модуль инициализации

1s вкл. И 3s ВЫКЛ.

GPS модуль работает хорошо, но положение GPS не зафиксировано

0,1 s вкл. И 3s ВЫКЛ.

GPS модуль работает хорошо, и положение GPS зафиксировано

Кнопки

Кнопка SOS

Нажмите на него в течение 3 секунд, чтобы позвонить и/или отправить SMS на авторизованные номера.

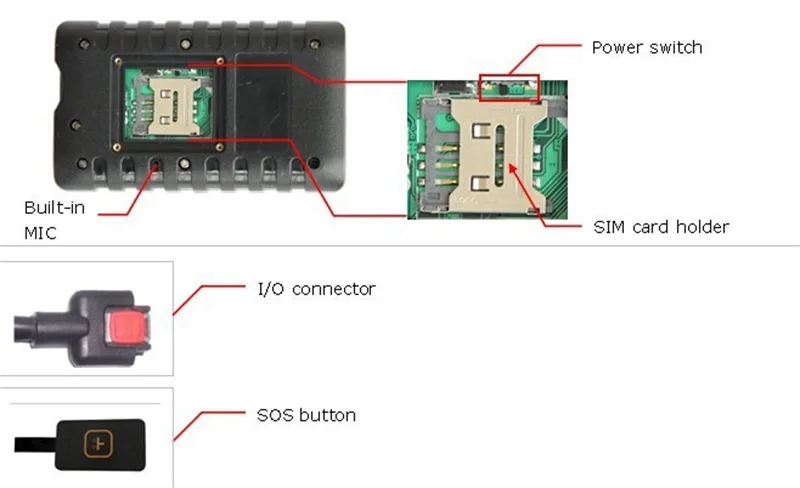

Другое разъемы

Переключатель

Устройство включения/выключения

GPS интерфейс антенны

Встроенная антенна GPS, внешняя антенна GPS (опционально)

SIM держатель для карт (внутри)

Вставьте здесь sim-карту

Мини USB Порты и разъёмы

Используется для зарядки, обновления прошивки, конфигурации на пк

Интерфейс ввода/вывода

Отличает входы и выходы от цвета

Цвет

PIN-код

Функция

Красный (толстый)

VCC

Вход постоянного тока (вход питания)

Вход напряжение: 7,5 V ~ 24V/3A

Черный

GND

Заземления

Зеленый

OUT1

Релейный выход 1

Цвет: желтый

OUT2

Релейный выход 2

Синий

AIN1

Аналоговый вход 1 (входное напряжение: 0 ~ 3 в), обычно используется для обнаружения топлива.

Серый

AIN2

Аналоговый вход 2 (входное напряжение: 0 ~ 3 в)

Красный (тонкий)

SOS

Для подключения кнопки SOS

Коричневый

IN1

Цифровой вход 1 (положительный запуск)

Белый

IN2

Цифровой вход 2 (положительный запуск)

Фиолетовый

ACC

Цифровой вход 3 (положительное срабатывание), обычно используется для обнаружения зажигания.

Розовый

SPK +

Динамик
