FC является популярной технологией в последние годы. Мы часто услышали эту работу, в то время как компания смартфонов, такие как samsung или htc, представляет свои последние телефоны высокого класса. Почти все высококлассные телефоны на рынке поддерживают NFC.

Близкая полевая связь (NFC)Это набор стандартов для смартфонов и подобных устройств, чтобы установить радиосвязь друг с другом, прикоснувшись к ним вместе или приведя их в близость, как правило, не более нескольких сантиметров.

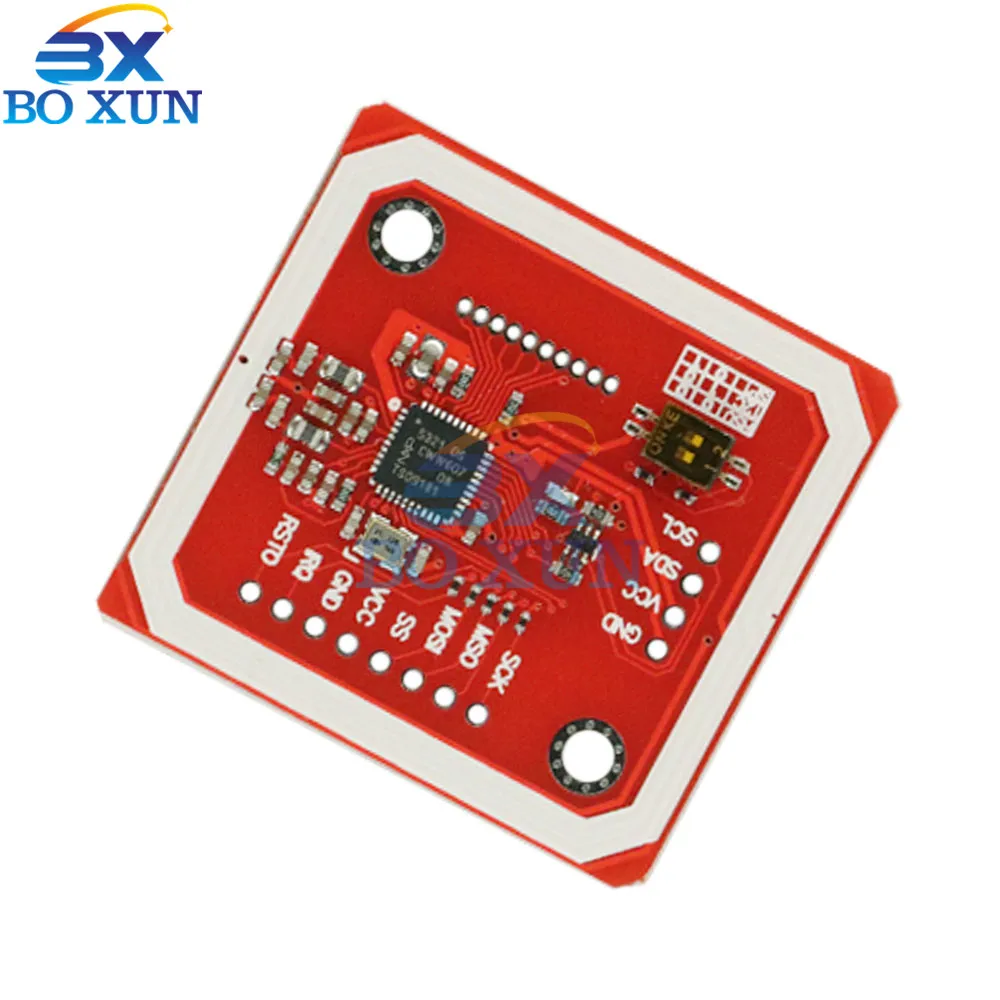

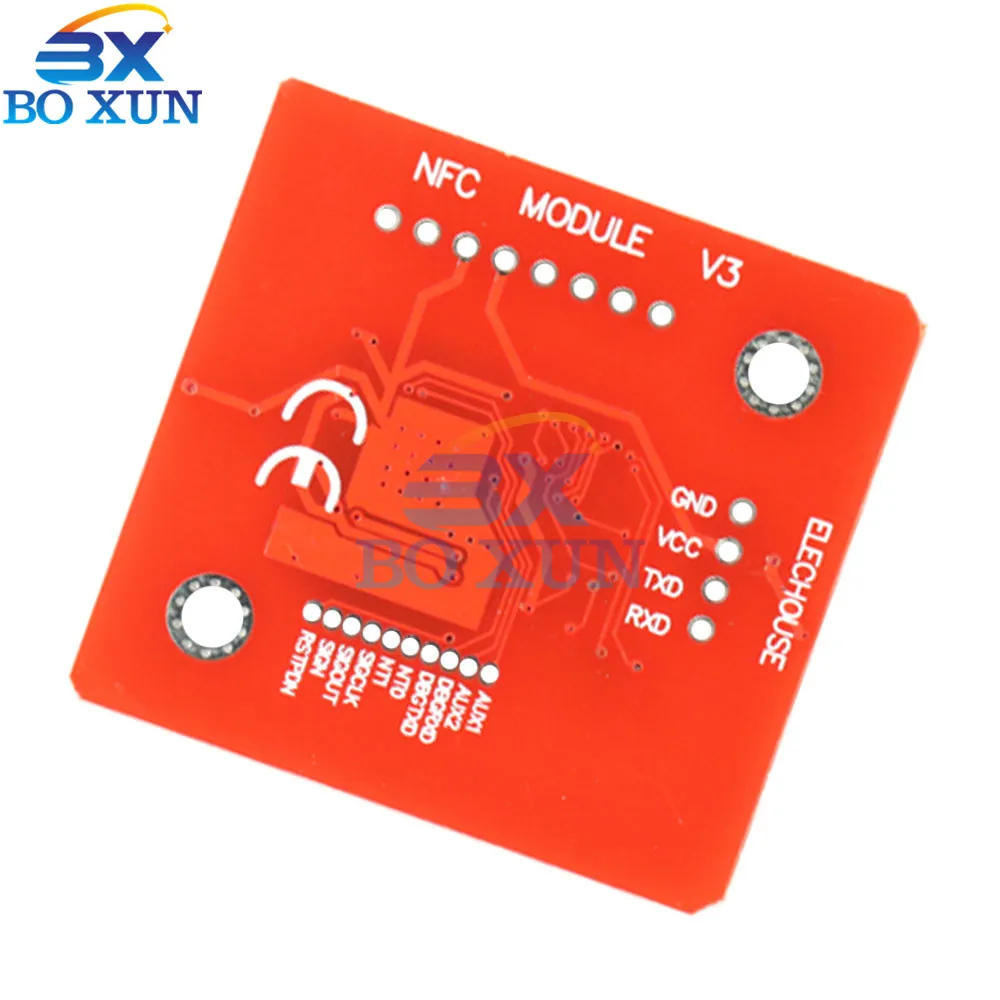

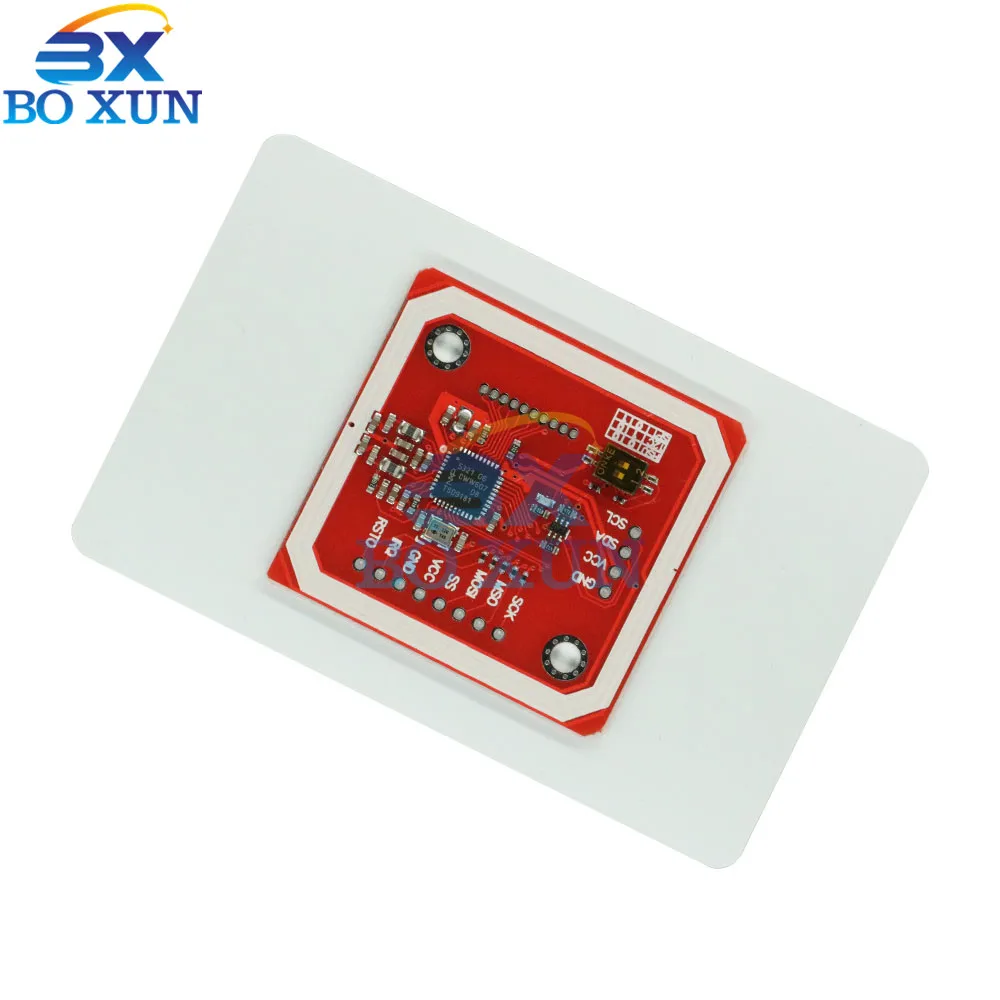

Для электронных гиков, мы также хотим использовать технологию NFC, чтобы сделать наши собственные вещи. Таким образом, мы строим этот модуль NFC RFID. Этот модуль создан вокруг NXP PN532. NXP PN532 очень популярен в области NFC. И компания предлагает много технических документов, чтобы помочь разработчикам. Мы разработали этот модуль на основе официального документа. И чтобы сделать вещи проще, мы также строим библиотеки для этого модуля.

Мы почти выбиваем все контакты IO NXP532 на этом модуле. Пользователи могут легко подключаться и играть. На этом модуле, по умолчанию, интерфейс передачи данных-это igc. С нашимArduino Сенсор щит, Очень легко подключать и играть. Однако, если пользователи хотят использовать другой интерфейс, такой как UART или SPI, этот модуль также позволяет легко разбивать эти контакты.

Особенности:

1. Позолоченная печатная плата и небольшой размер и легко встраивается в ваш проект

2. Поддержка iec, SPI и HSU (высокоскоростной UART), изменение между этими режимами

3. Поддержка RFID чтения и записи
SupportP2P общение с коллегами
Поддержка NFC с телефоном Android

4. Стандартное рабочее расстояние было обновлено до 5 см ~ 7 см расстояние чтения

5. Работа в режиме NFC или rfid-считыватель/Писатель

6. RFID считыватель/Писатель поддерживает:

1) карты Mifare 1 k, 4 k, Ultralight и DesFire

2) ISO/IEC 14443-4 карты, такие как CD97BX, CD светильник, Desfire, P5CN072 (SMX)

3) карты Innovision, такие как IRT5001

4) карты FeliCa, такие как RCS_860 и RCS_854

7. Подключи и работай, Совместимость с Arduino

8. Встроенный в PCB антенна, с 4 см ~ 6 см расстояние связи

9. Бортовой сдвиг уровня, стандартный 5 в ttl для iec и UART, 3,3 в ttl SPI

10. Работа как RFID считыватель/Писатель

11. Работа как 1443-карта или Виртуальная карта

12. Обмен данными с другими NFC устройствами, такими как смартфон

Интерфейс:

Версия 3 может поддерживать iec, SPI и HSU (высокоскоростной UART), есть переключатель, который поможет вам легко изменить интерфейс между этими режимами.

Аппаратные средства связи:

Если у вас есть сенсорный экран, вы можете подключиться и играть.

И вы можете завершить подключение с Arduino вручную:

Arduino GND в PN532 модуль GND

Arduino 5 V постоянного тока до PN532 модуль VCC

Arduino SDA к модулю PN532 SDA

Модуль SCL для Arduino PN532 SCL

Размер:

Применение:

Здесь мы представляем 3 основных примера этого модуля.

1) rfid-карта чтения/записи

В качестве основной функции этот модуль может считывать и записывать rfid-карту. Можно поддерживать различные карты.

Мы также поставляем библиотеки для Arduino.

2) P2P связи

Два модуля PN532 могут общаться друг с другом по беспроводной связи.

3) NFC с Andriod телефоном

Основная печать связи с Andriod Phone (NFC поддерживается) завершена. В настоящее время мы можем поместить URL на телефон Android и позволить ему посетить веб-страницу.

Документ загрузки:PN532 NFC модуль руководство

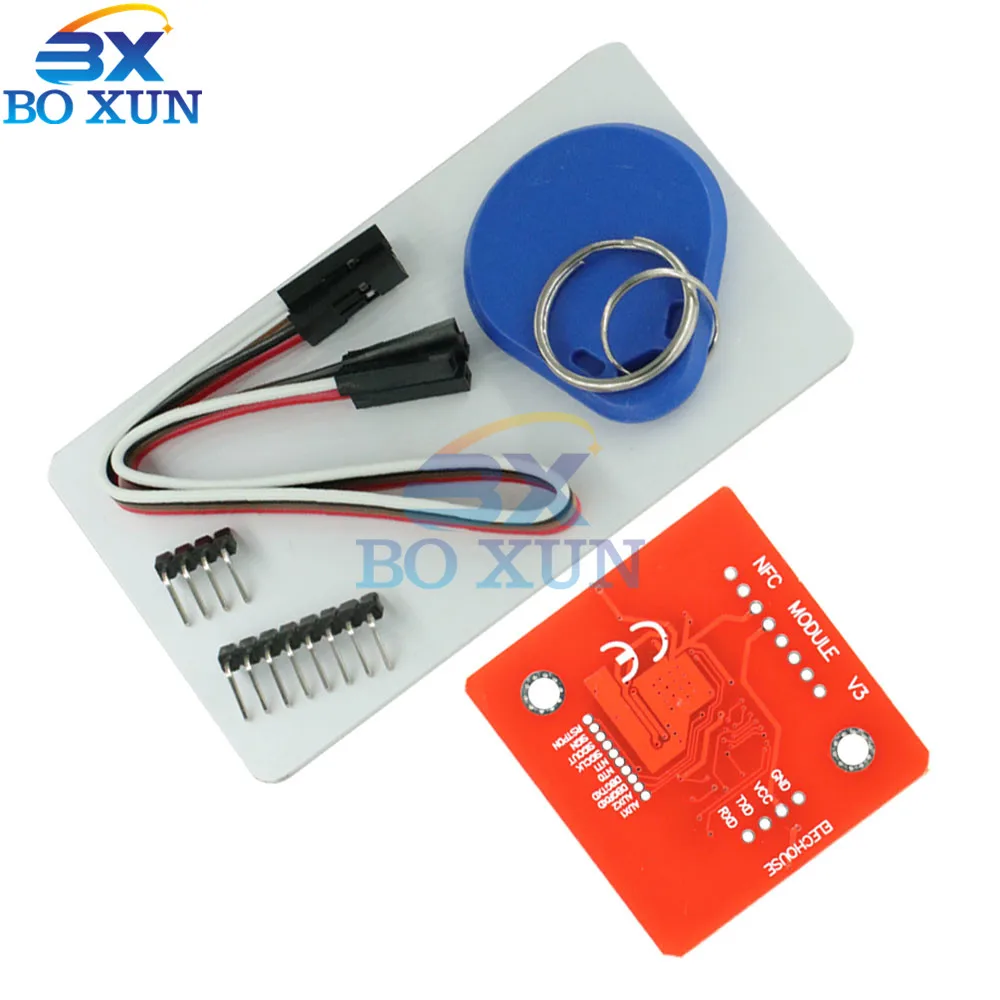

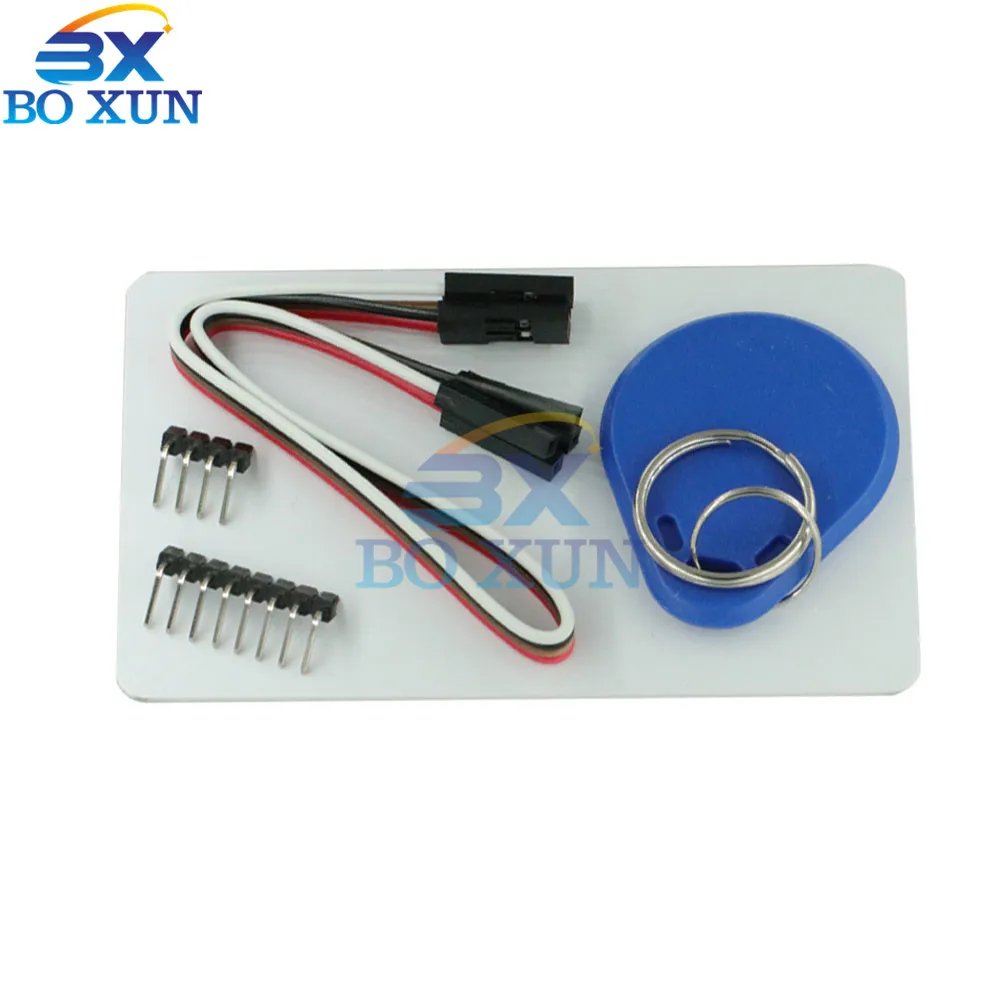

Посылка включает в себя:

1 шт. NXP PN532 NFC RFID модуль V3 наборы считыватель писатель для Arduino Android телефон
