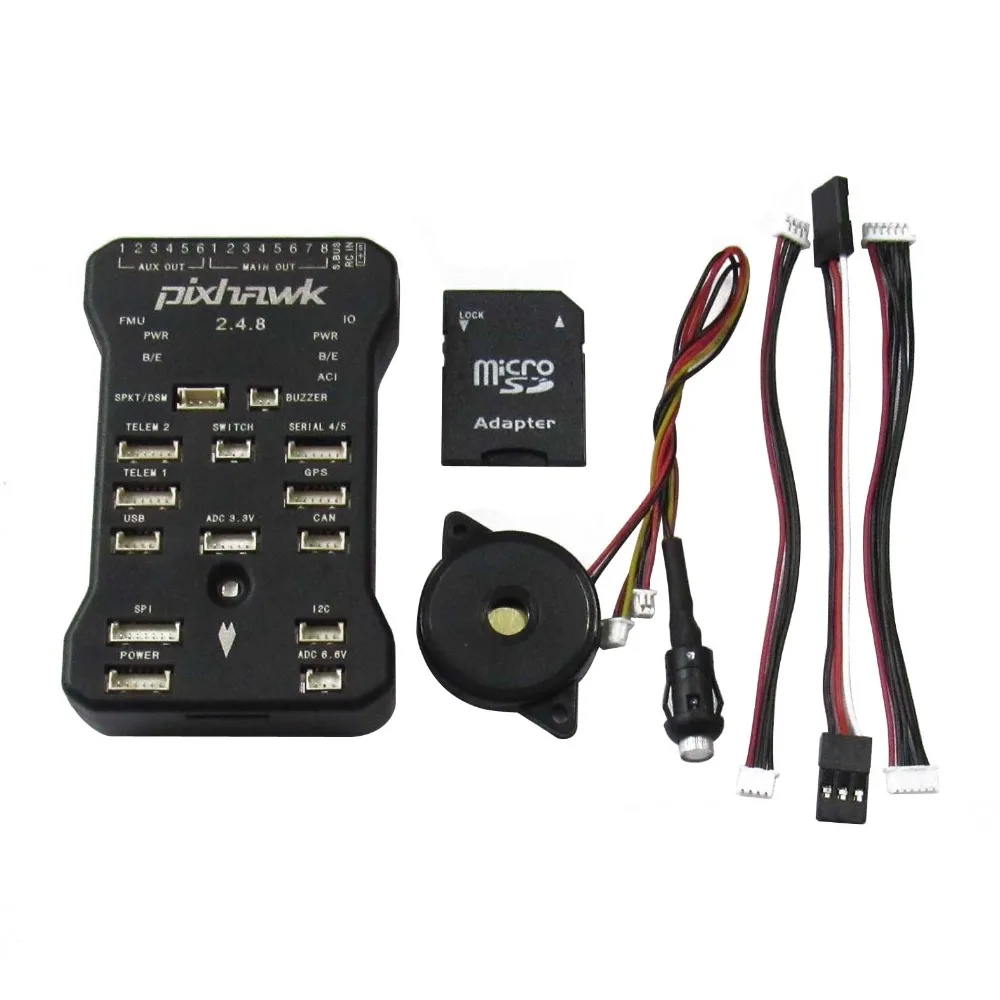

Контроллер полета Pixhawk V2.4.8 32 бит
-Современным 32-битным CortexM4 ARM Высокопроизводительный процессор, может работать RTOS NuttX операционную систему в реальном времени;
-14 * выход ШИМ/привода;
-Интерфейс шины (UART, I2C, SPI, CAN);
-Интегрированный резервный источник питания и резервный контроллер сбоя, основной контроллер можно безопасно Переключить на резервный контроль;
-Обеспечивает автоматический и ручной режим;
-Обеспечивает избыточный вход питания и функцию передачи неисправностей;
-Цветной светодиодный светильник;
-Многотонный звуковой интерфейс;
-Micro SD для записи данных о полете;

Процессор:
-32 бит 2 м флэш-память STM32F427 Cortex M4, с аппаратным блоком обработки плавающей точки
-Основная частота: 256K, 168MHZ RA


Датчик:
-L3GD20 3 оси Цифровой 16 бит гироскоп
-LSM303D 3 оси 14 бит акселерометр/магнитометр
-MPU6000 6 осевой акселерометр/magnetomete


Интерфейс:
-5 * UART, 1 * Совместимость с высоким напряжением, 2 * аппаратное управление потоком
-2 * CAN
-Спутниковый ресивер Spektrum DSM/DSM2/DSM-X
-Совместимость с Futaba SBUS вход и выход
-Сигнал PPM
-Вход RSSI (ШИМ или напряжение)
-I2C
-SPI
-3,3 и 6,6 VADC вход
-Внешний микро-интерфейс USB

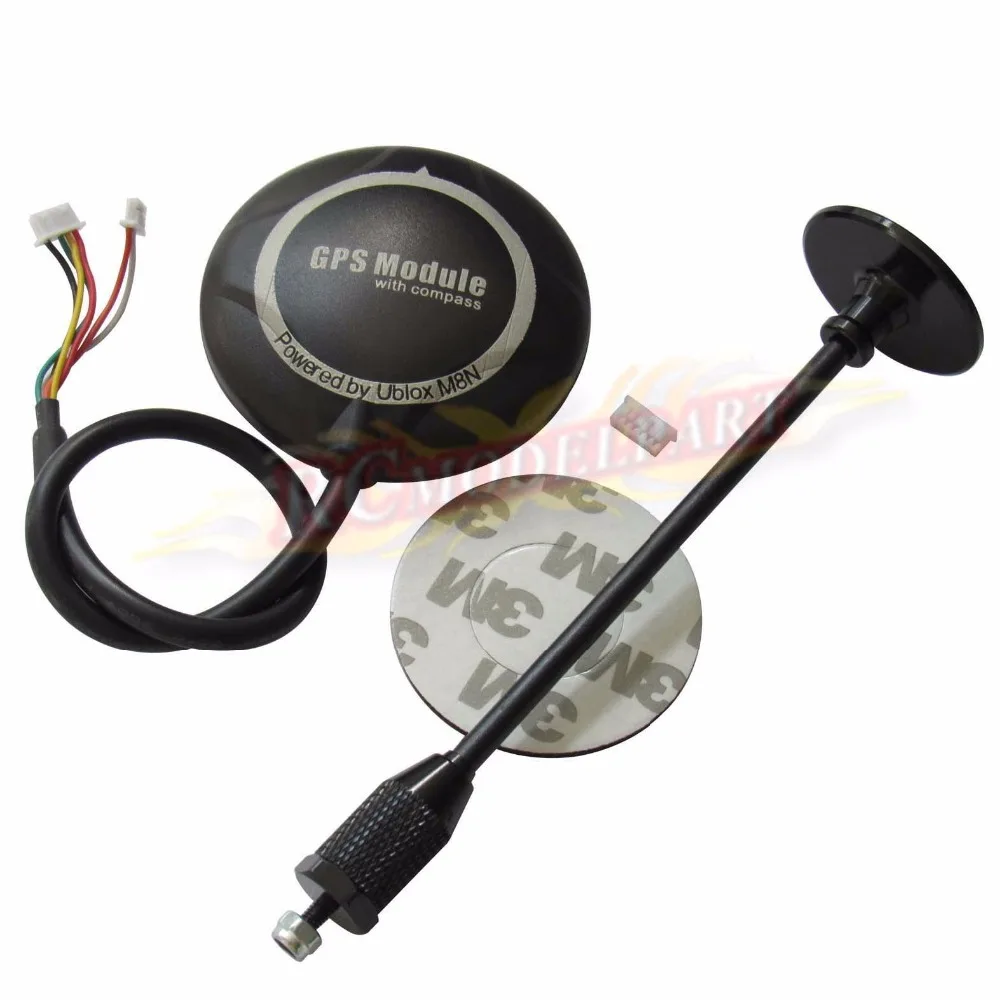

NEO-M8N GPS и компас
-Тип приемника 72-канальный u-blox M8 двигателя
-Nav. update rate1 Single GNSS: до 18 Гц
-Параллельные GNSS: до 10 Гц
-Помощь AssistNow GNSS Online
-OMA SUPL & 3GPP совместимый
-Встроенный Кристалл RTC
-Уровень шума на чипе LNA (NEO-M8M). Дополнительная LNA для
-Анти-помех активного обнаружения и удаления CW. Дополнительно
-ПЗУ памяти (NEO-M8M/Q) или вспышка (NEO-M8N)
-Поддерживаемые антенны активные и пассивные
-Использует чипы u-blox M8 квалифицированные согласно AEC-Q100
-Напряжение: 1,65 V до 3,6 V (NEO-M8M)
-Резервного питания 1,4 до 3,6 V
-TCXO, flash, SAW, LNA,
-Timepulse настраивается 0,25 Гц до 10 МГц

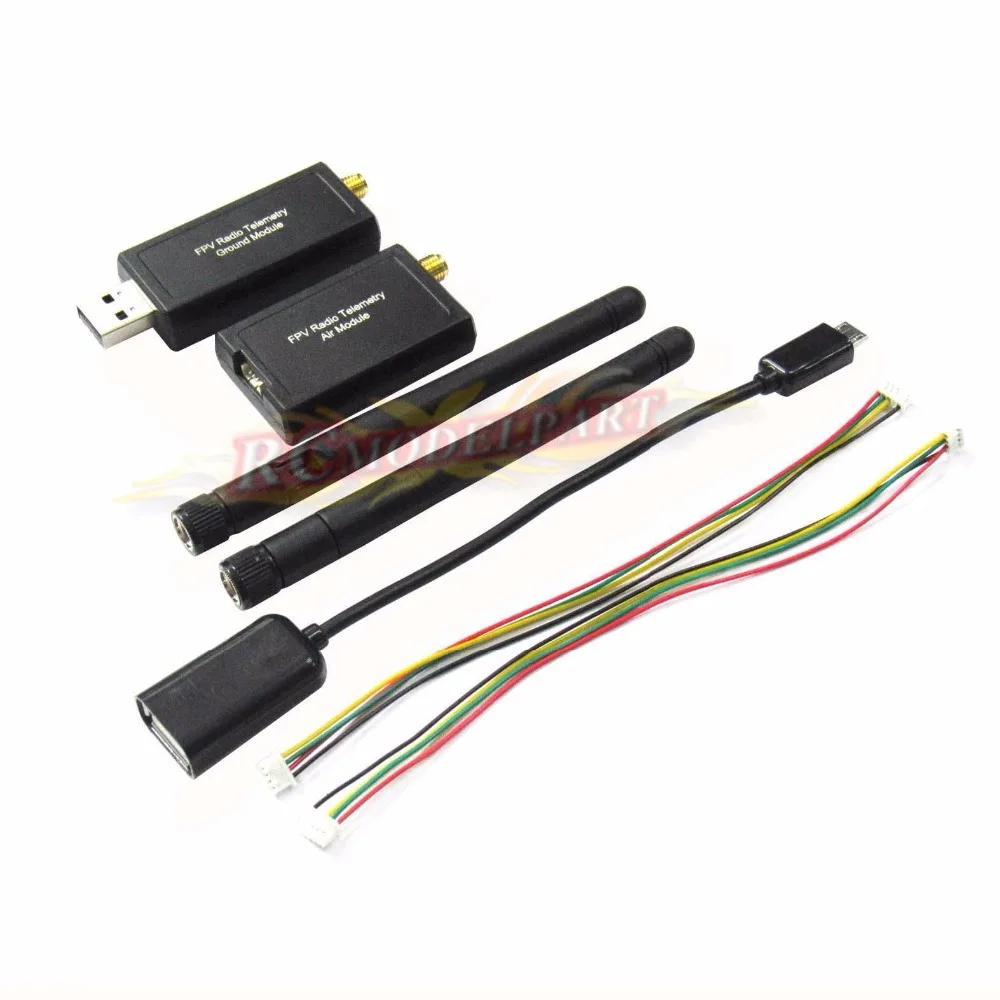

3DR 915 МГц радио беспроводной телеметрический комплект
-Чувствительность приемника до-121 дБм
-Мощность передачи до 20 дБм (100 мВт)
-Прозрачная серийная ссылка
-Скорость передачи данных по воздуху до 250 кбит/с
-Формирование протокола MAVLink и отчет о состоянии
-Частотный спектр распространения (FHSS)
-Адаптивное разделение времени мультиплексирование (TDM)
-Поддержка LBT и AFA
-Настраиваемый Рабочий цикл
-Встроенный код коррекции ошибок (можно исправить до 25% ошибок бит данных)
-Демонстрационный диапазон в несколько км с маленькой Всенаправленной антенной
-Может использоваться с двунаправленным усилителем для еще большего диапазона
-Прошивка с открытым исходным кодом
-Команды AT для настройки радио
-Команды RT для настройки удаленного радио
-Адаптивное управление потоком при использовании с APM
-На основе HM-TRP радиомодулей, с микроконтроллером Si1000 8051 и радиомодулем Si4432

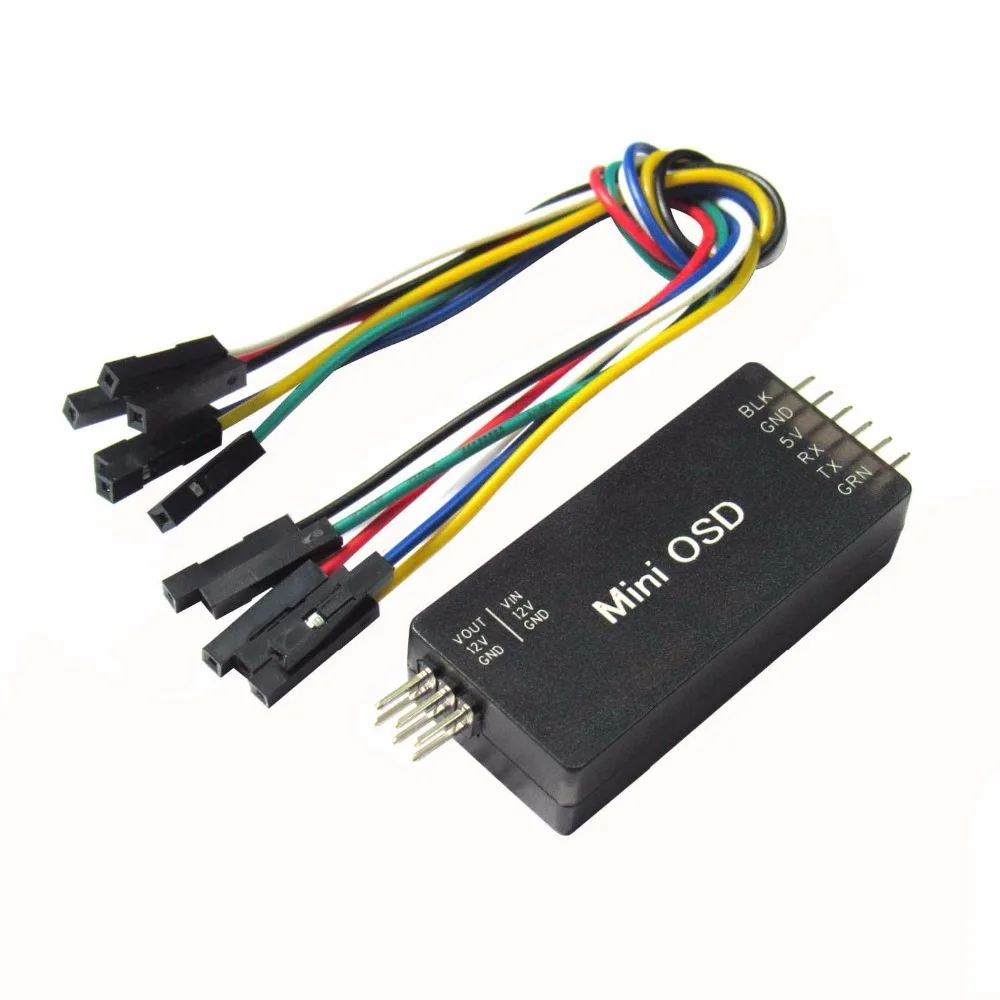

Мини-модуль OSD
· Микроконтроллер ATMEGA328P
· MAX7456-EUI монохромный дисплей на экране
· 5 В/500 мА DC/DC регулятор для MAX7456-EUI
· Рабочее напряжение: 5 В (разъем FTDI) и 12 В (разъем ввода/вывода видео)
· Поддержка NTSC и PAL
· Разъем FTDI
· Полная поддержка протокола MAVLink
· Инструмент графического конфигуратора

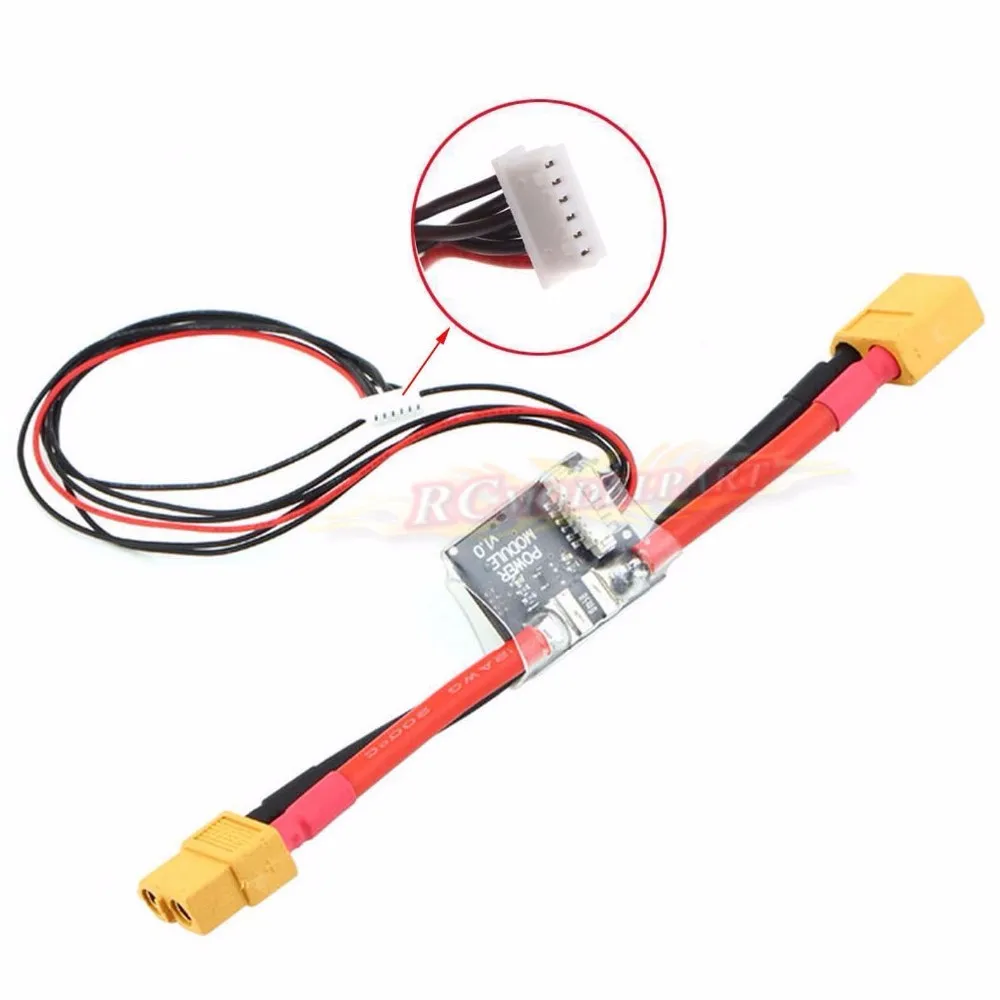

Модуль питания apm
· Входное напряжение: 6 ~ 28 в (поддержка 30 В)
· Максимальное Измерение тока: 90A
· Измерение напряжения и тока, настроенное на 5 В ADC
· Регулятор переключения выходов 5,3 V ± 0,1 V и 3A max
· Кабель molex 6P подключается непосредственно к APM/Arduflyer 2,5 'pm' коннектору

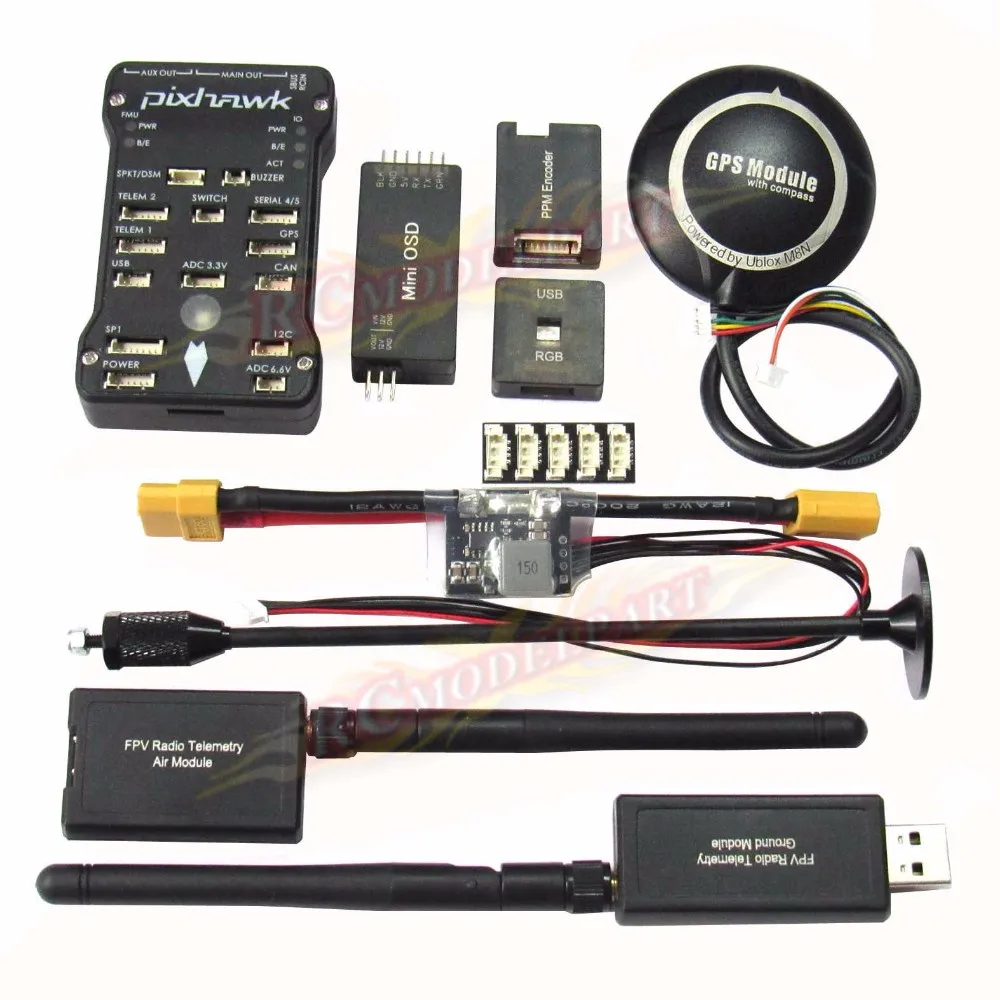

Посылка включает в себя:
1x Pixhawk V2.4.8 FC (поставляется с зуммером, переключателем, RBG светодиодный индикатор, 8G sd-карта)
1x NEO-M8N GPS модуль
1x модуль питания
1x модуль OSD
1x 3DR 915 МГц радио беспроводной телеметрический набор

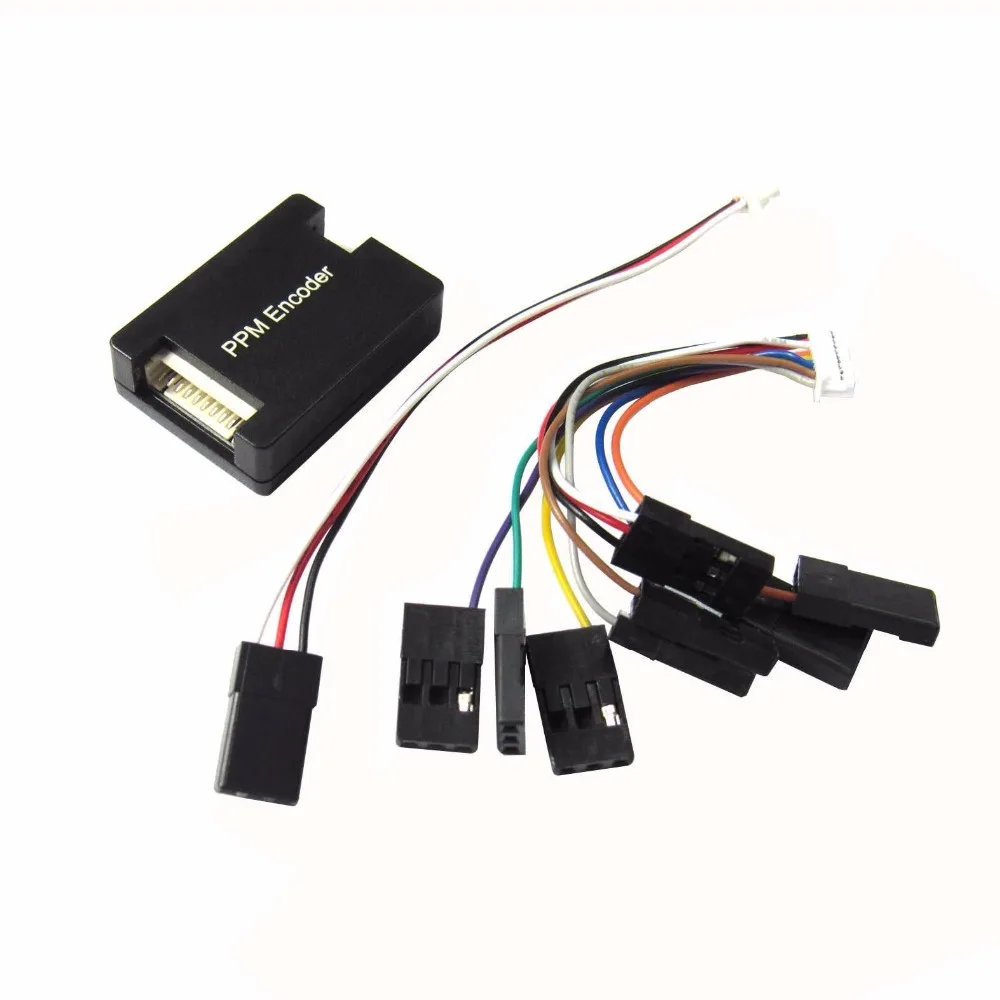

1 модуль PPM
1x модуль расширения сплиттера I2C
1x GPS кронштейн

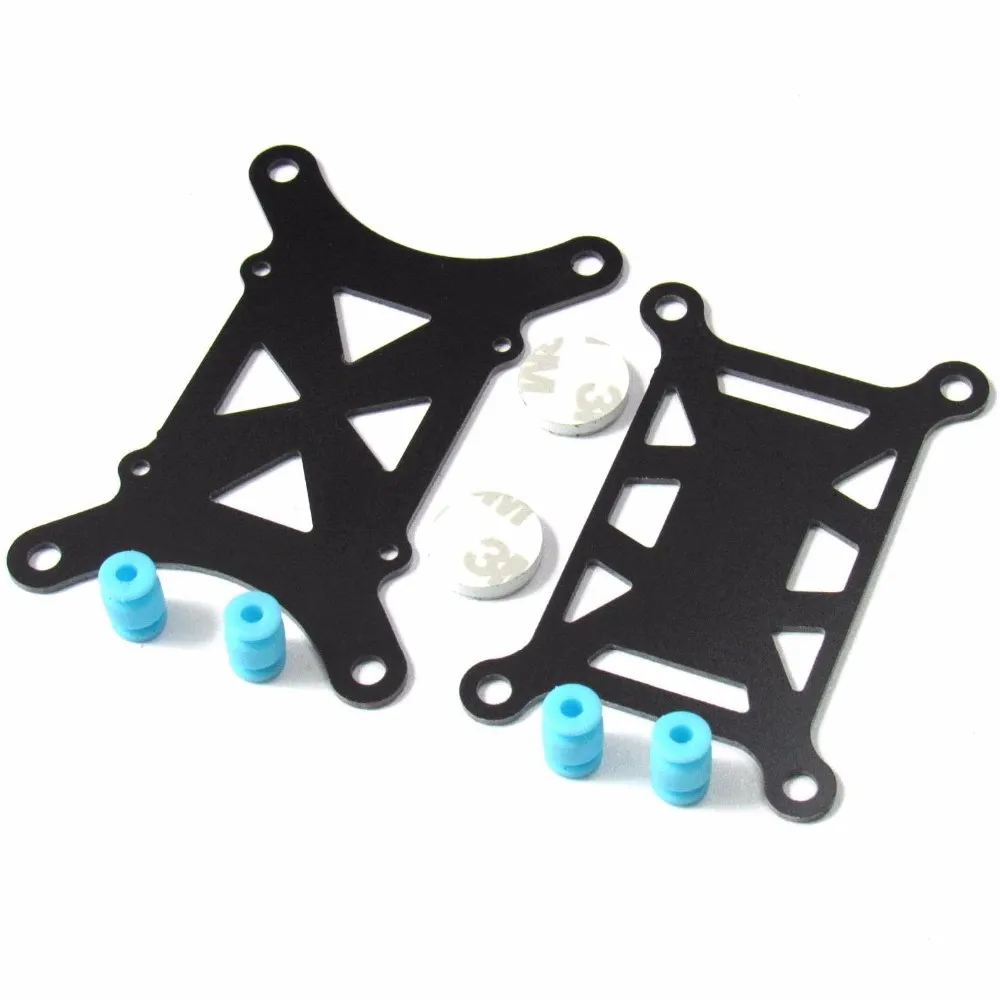

1x амортизатор
