| Описание: | - Особенности:
Входное напряжение: 7-36 в
Выходное напряжение: 1,5-35 в регулируется (может быть сделан только понижающий модуль, вход должен быть больше, чем выход 1,5 В или более)
Выходной ток: регулируемый, 10A (рекомендуется в 8А, 5А 70 Вт или меньше при комнатной температуре может быть естественным охлаждением, пожалуйста, увеличьте тепловыделение превышает о предлагает добавить небольшой постоянный вентилятор нужно отрегулировать выходное напряжение 2 в или старше к текущей регулировке! Только в постоянном состоянии будет играть свою роль.)
Выходная мощность: максимум 150 Вт (рекомендуется в 100 Вт, большое давление, пожалуйста, уменьшите энергопотребление)
Рабочая температура:-20 ~ + 75 градусов (обратите внимание, что температура транзистора превышает температуру, пожалуйста, увеличьте тепловыделение)
Рабочая частота: 300 кГц
Эффективность преобразования: до 95%
Защита от короткого замыкания: Да, значение постоянного тока в настоящее время установлено
Защита от обратной полярности на входе: нет, пожалуйста, добавьте диод! Магазин для продажи!
Выход против рефлюкса: нет, пожалуйста, добавьте диод для зарядки! Магазин для продажи!

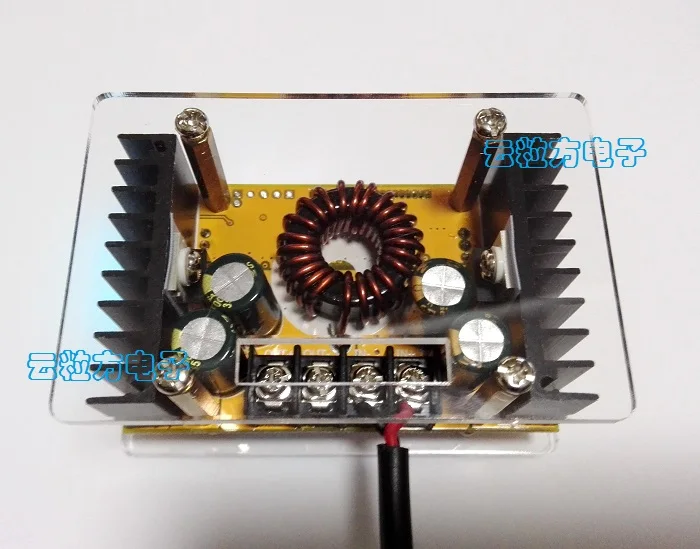

Установка: вверх и вниз с обеих сторон акрилового листа, восемь столбов, восемь 3 мм винтов, поверните ключ легче установить при установке!
Подключение: клеммы или паяльные клеммы, вход, выход
Размеры модуля: длина 80 мм Ширина 53 мм высота 35 мм
Вес: 132 г
Описание настройки:

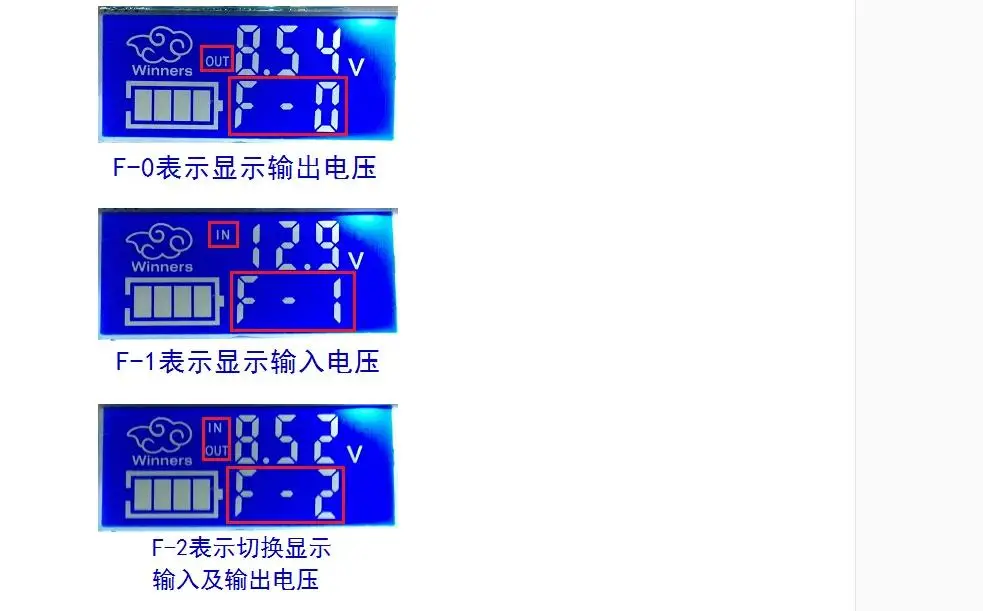

Клавиша настройки режима отображения разделена на три типа:
1. Режим F-0: отображение выходного напряжения;
2. Режим F-1: отображение входного напряжения;
3. Режим F-2: переменный вход и выходное напряжение;

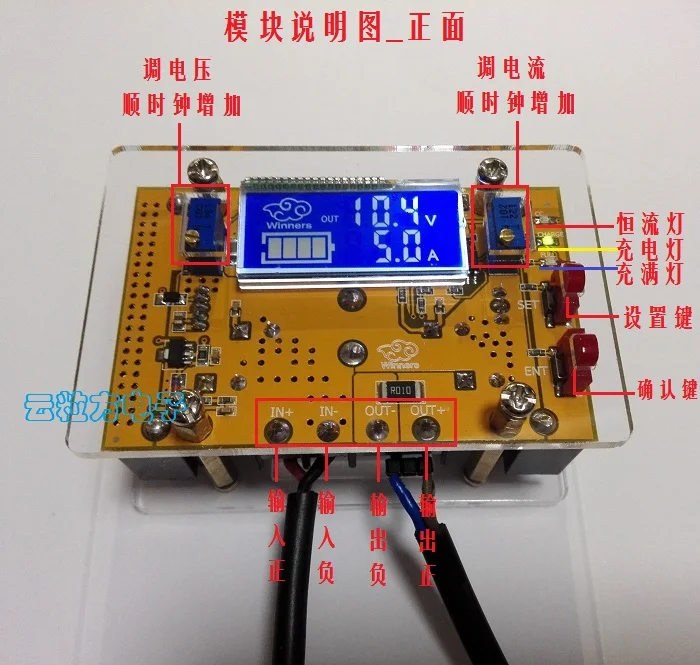

Инструкции: нажмите кнопку «настройки», чтобы перейти через три режима отображения, соответствующий индикатор будет включен или выключен, нажмите кнопку «OK» для сохранения и выхода, отдельная кнопка «ОК» для переключения ЖК-экрана с подсветкой.
Применение
1. Используйте в качестве обычных понижающих модулей с возможностями защиты от перегрузки по току
Инструкции:
(1) в условиях отсутствия нагрузки Отрегулируйте «потенциометр постоянного напряжения ADJ-V», чтобы выходное напряжение достигло нужного значения;
(2) выходы непосредственно укороченный модуль (грубые найти предметы или щипцы провода коротко замыкаются на выходной терминал, Примечание: Не короткого замыкания, когда настройка напряжения), затем Настройте «постоянный потенциометр ADJ-I», чтобы отобразить текущее значение достигает заданного значения защиты от перегрузки по току; Или подключен к нагрузочному току также регулируется. (Например, бортовой Амперметр показывает текущее значение 4А, затем максимальный ток модуля ограничен 4А, 4А постоянный ток светодиодный ток к красному свету)
(3) подключен к нагрузке и работе.
2. Используйте в качестве зарядного устройства
Инструкции:
(1) определяет напряжение поплавка аккумулятора и зарядный ток; (Параметры лития, если 3,7 В/2200 мА · ч, затем поплавковое напряжение 4,2 В, максимальный зарядный ток 1С, а именно 2200ма)
(2) в условиях отсутствия нагрузки Отрегулируйте «потенциометр постоянного напряжения ADJ-V», чтобы выходное напряжение достигло поплавкового напряжения;
(3) выходы непосредственно укороченный модуль (грубые найти предметы или щипцы провода коротко замыкаются на выходной терминал, Примечание: Не короткого замыкания, когда настройка напряжения), затем Настройте «постоянный потенциометр ADJ-I», чтобы отобразить текущее значение зарядного тока достигает заданного значения; Или подключен к нагрузочному току также регулируется.
(4) Заводская зарядка по умолчанию в 0,1 раза превышает зарядный ток; (батарея во время зарядки постепенно уменьшается, постепенно преобразуется в постоянное напряжение при зарядке постоянным током, если Настройка тока зарядки 1А, Затем, когда ток зарядки составляет менее 0,1а, когда индикатор зарядки загорается желтым, полный синий индикатор загорается и аккумулятор полностью заряжен), зарядка завершена, отключите клеммы батареи, затем отсоедините вход, чтобы предотвратить повреждение модуля от рефлюкса батареи!
(5) подключен к зарядке аккумулятора.
3. Используйте в качестве модуля драйвера постоянного тока
(1) определите, что вам нужно управлять светодиодным рабочим током и максимальным рабочим напряжением;
(2) в условиях отсутствия нагрузки Отрегулируйте «потенциометр постоянного напряжения ADJ-V», чтобы выходное напряжение достигло рабочего напряжения светодиода;
(3) выходы непосредственно укороченный модуль (грубые найти предметы или щипцы провода коротко замыкаются на выходной терминал, Примечание: Не короткого замыкания, когда настройка напряжения), затем Настройте «постоянный потенциометр ADJ-I», чтобы текущее значение достигло заданного светодиодного тока дисплея; или подключено к нагрузочному току также регулируется.
(4) подключен к светодиоду, испытательной машине.
- Содержимое упаковки
100% Новый бренд

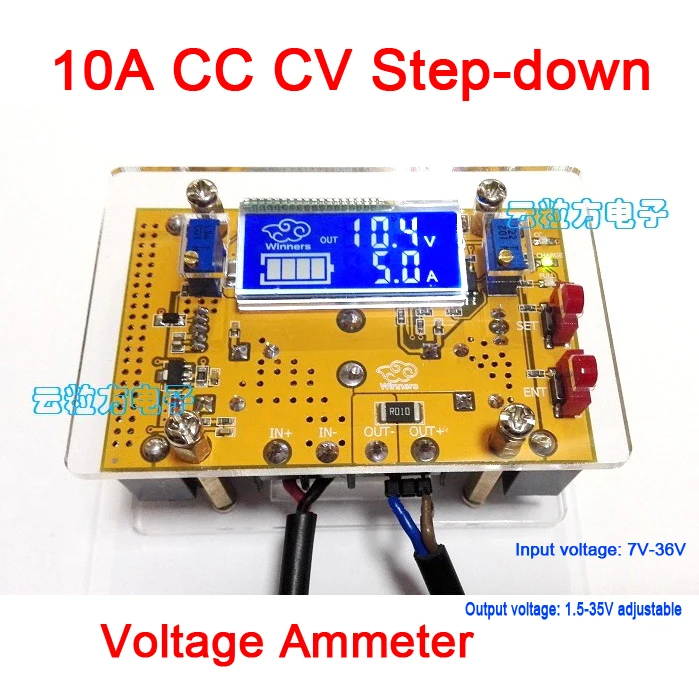

1x10A DC-DC Регулируемый CC CV понижающий модуль питания LCD двойной дисплей + чехол
|
|
