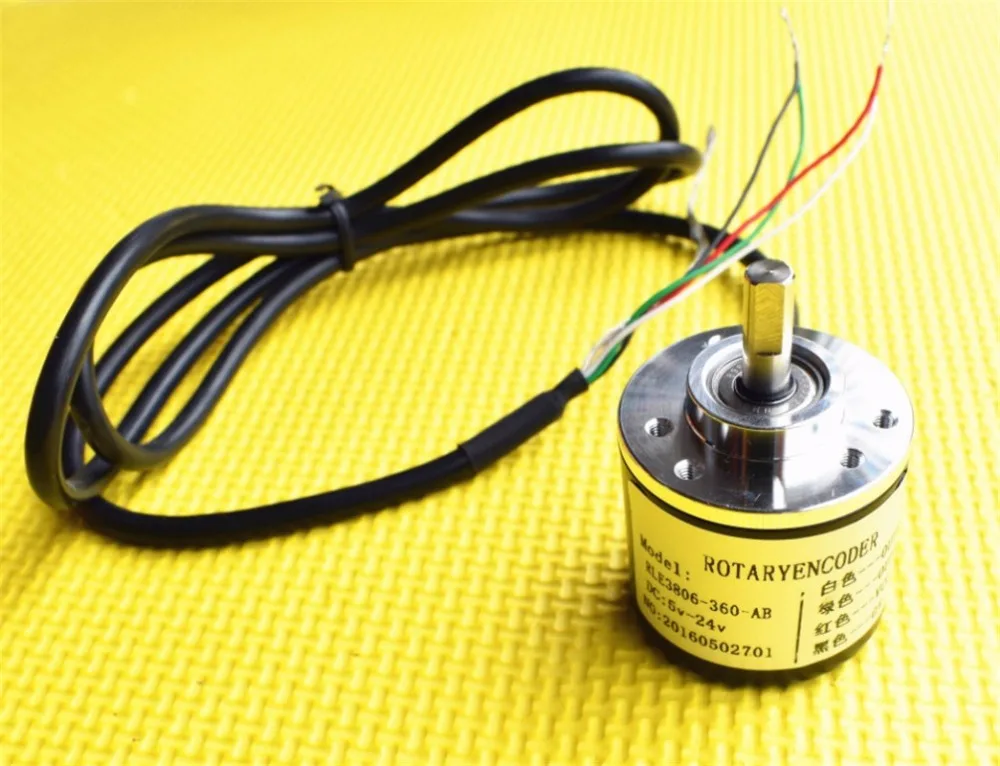

600p/r инкрементный Поворотный энкодер АВ фаза NPN открытый коллектор 5 24 В

---

600p/r инкрементный роторный кодер AB фаза NPN открытый коллектор 5-24VDC 6 мм вал



Технические характеристики

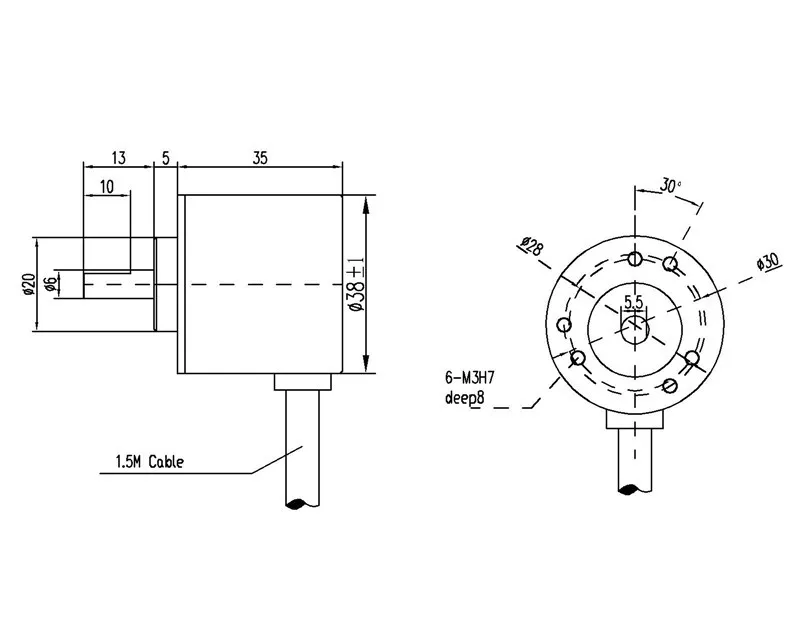

Проект КодировщикВнешний вид & Phi; 38 × 35,5 ммДиаметр вала: & phi;6 ммОсь стопорной платформы: высокая 5 мм, 20 ммРазрешение 600 импульсов/оборотов.Выход формы сигнала A · B двухфазныйМаксимальная Механическая скорость 5000 об/минВ Частота отклика 20 кГцНапряжение питания DC 5V ~ 24VВыход Тип Напряжение ВыходДлина кабелей 150 смОсобенности:-Светильник небольшого размера и веса.-Вращая диск решетки и направление оптопары, которые генерируют счетные импульсы.-Простая установка.-Подходит для измерения скорости вращения объекта, угла, ускорения и длины измерения.Выход:AB двухфазный квадратурный выход прямоугольного импульса, выход цепи NPN открытый коллектор выходной тип, выход этого типа может и с внутренним выдвижной резистором непосредственно подключен MCU или PLC, например, 51 одиночный или для Mitsubishi PLC (режим ввода ПЛК должен быть подключен к функции переключателя 0V).Примечание: Если кодировщик не подключен к устройству, не может быть непосредственно осциллограф (выход открытого коллектора без резистора, когда нет выхода напряжения) если вы хотите осциллограф На двухфазном выходе AB с двумя выдвижными резисторами.Применимость:Подходит для различных интеллектуальных измерений перемещения, Автоматическая автоматическая машина для резки гильотинной бумаги с фиксированной длиной, управление длиной резки стали, измерение роста гражданского персонала, студенческие гоночные роботы.Выход проводки: фаза A, фаза B, положительная поставка Vcc, V0, экранированный провод.Подключение: зеленый = фаза A, белый = фаза B, красный = мощность +, черный = мощность-Примечание: двухфазные выходы AB не должны быть подключены непосредственно к VCC, в противном случае они сожгут выходной транзистор.             Оплата1. Мы принимаем PAYPAL.   2. Если у вас есть какие-либо трудности с оплатой ваших товаров, пожалуйста, сначала свяжитесь с нами, и мы скоро поможем решить эту проблему.       Доставка   1. Правило, все товары будут отправлены в течение 3-5 рабочих дней после размещения заказа.   2. UPS/DHL/FedEX экспресс-доставка обычно занимает 3-7 рабочих дней в зависимости от страны доставки. Мы выберем лучшую и наиболее подходящую доставку для вас.   3. Клиент должен оплатить таможенную плату в любой чехол.   4. Мы не несем ответственности за несчастные случаи, задержки или другие вопросы, которые находятся в ведении службы доставки.   Гарантия и политика возврата   1. Все товары совершенно новые. Все продукты были проверены и упакованы в хорошем состоянии перед отправкой.   2. У вас есть 14 дней, чтобы вернуть товары с даты их получения. Если товары находятся в вашем распоряжении более 14 дней, мы предоставим 12 месяцев производителя для дефектных изделий.   3. Все возвращенные товары должны быть в оригинальной упаковке, и вы должны предоставить нам номер отслеживания доставки, конкретную причину возврата и ваш идентификатор.     4. Возврат груза должен быть оплачен покупателем.
