Детали для производства термоэлектрической

---

Портал для производства термоэлектрической энергии/Электронный/полупроводниковые детали, комплект для производства электроэнергии, электронной практики, выпускной дизайн

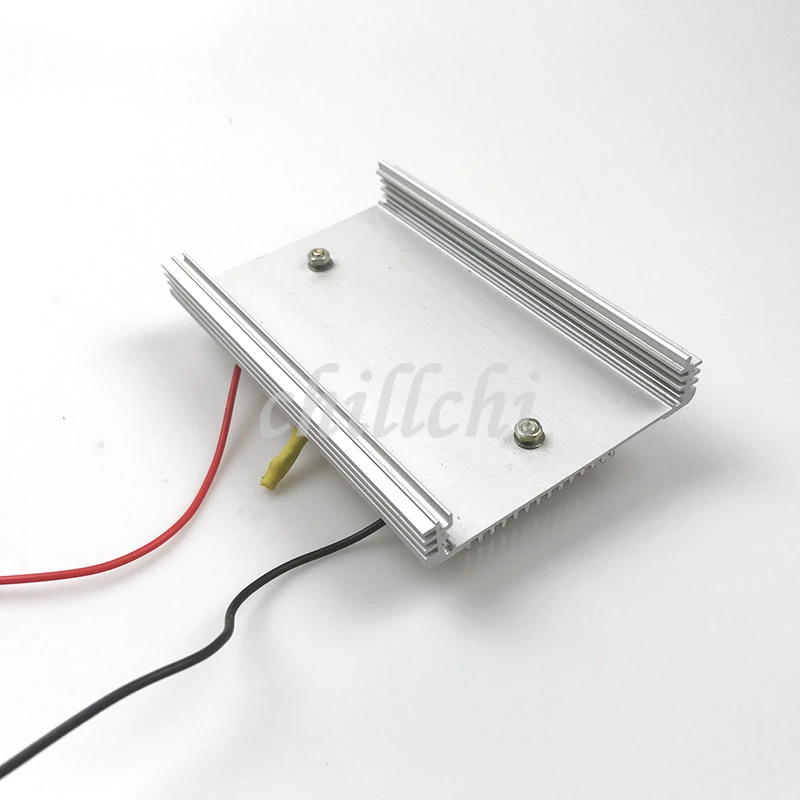

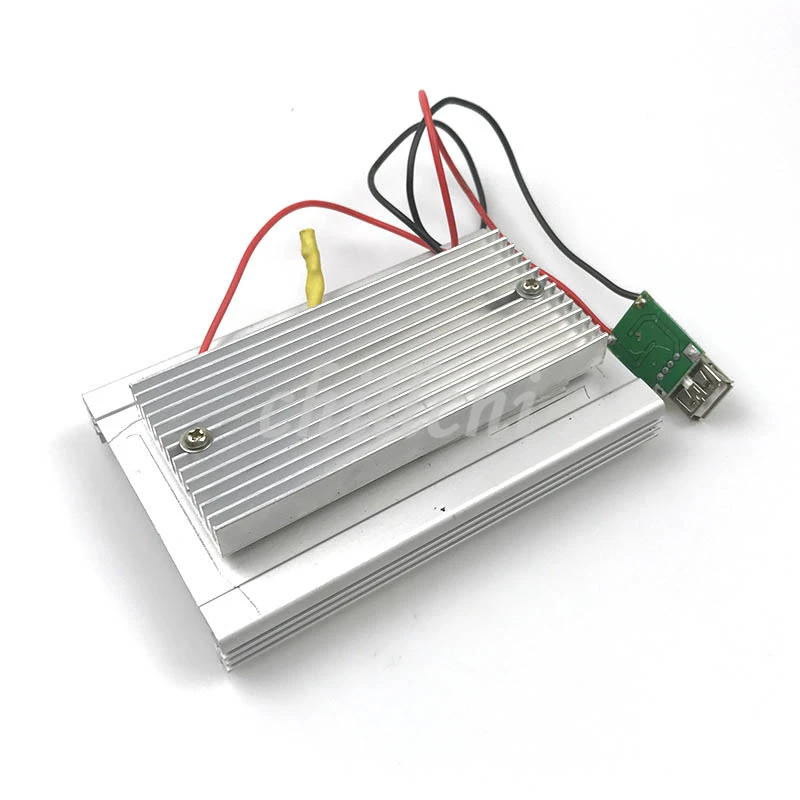

1 общее описание   Термоэлектрический генератор в основном состоит из двух частей, полупроводникового модуля для выработки термоэлектрической энергии и контроллера. Контроллер включает в себя цепь повышения напряжения,   Схема защиты и другие цепи, структура, как показано ниже.         2. Рабочий принцип и схема частичной цепи   (1) устройство для того, чтобы получить больший диапазон температур в то же время для защиты модуля питания, мы изготовили термоэлектрический модуль   Устройство для воды. В нижней части холодного конца, покрытого термопастой и термоэлектрическим модулем, поддерживать хороший тепловой контакт (температура кипячения 100 градусов Цельсия с   , Таким образом, температура холодного конца может быть сохранена на 120 C до 130 C. Рядом с горячим концевым пуховым модулем из алюминия (также используется термосмазка). Шэн   Водонагреватель с алюминиевым листом с фиксирующим штифтом, чтобы держать обе стороны Термоэлектрического Модуля и тепло в близком соприкосновении с холодным источником. Алюминиевая пластина также имеет два столба для   Между регулировкой, печкой или другим радиусом действия источника тепла, когда температура источника тепла выше, когда регулируемый зазор между большим алюминиевым листом и источником тепла, так что   Температура горячего конца не выше 200.   В качестве источника тепла температура холодного конца модуля контролируется путем контроля температуры горячего конца в пределах от 200 до 180.   Между 120 и 130 градусами с, разница в температуре между двумя концами Термоэлектрического Модуля поколения может быть сохранена на уровне от 50 до 60 градусов по Цельсию. Через эксперименты, мы можем увидеть   В качестве источника питания полупроводниковый термоэлектрический модуль поколения соединен поштучно и параллелен с другим блоком питания и не имеет необходимых различий.   Когда используется, между двумя и металлическими модулями ребра, термоэлектрическими модулями, покрытыми термопастой, для облегчения рассеивания тепла, уменьшения   Термальность сопротивление. Кроме того, разность температур при производстве электроэнергии нагревается, чтобы быть равномерным, и не может быть непосредственно использован для выпечки компонентов выработки электроэнергии. Для обеспечения стабильного уровня выработки электроэнергии   Высокая температура поверхности, высокая температура поверхности не может быть более 180%. Должно быть, он холодный с металлическими ребрами, и пропускает воздух и воду   Охлаждение, охлаждение масла или другие охлаждающие меры, чтобы гарантировать, что Тепловая передача из тепла сразу же удалена, в целях поддержания температуры обеих сторон компонентов выработки электроэнергии   Плохое, улучшает эффект выработки электроэнергии.   3 модуля для выработки термоэлектрической энергии   Полупроводниковый термоэлектрический модуль для выработки электроэнергии сделан из эффекта светильник, а именно, торцевые наконечники двух полупроводников Расположены при высокой температуре.   На другом конце при низкой температуре окружающей среды, ЭДС может быть получен:   Es = alpha Delta T   Тип: коэффициент seeback, и его единица измерения V/K. Коэффициент seeback a состоит из самого электронного материала, который может быть определен по конструкции ремешка   .   Размер полупроводникового Термоэлектрического Модуля составляет 40 мм * 40 мм * 4 мм, в целом 127 PN, с высокой термостойкостью к определенному   Характеристики (стабильная рабочая температура до горячего конца. 180 градусов, максимальная краткосрочная воздействие температуры 220.

Одна сторона слова должна быть близка к теплоотвод (Ленг Дуань)

Сообщение о теплопоглощающая поверхность слова (подключения печатающей головки)

Красная линия соединена с положительным полюсом, черная линия соединена с отрицательным полюсом, а разница в температуре не только может генерировать электричество

Параметры указаны ниже:

Температура разницу20Степень: напряжение в разомкнутой цепи0,97 V,Поколения • сила тока:225MA

Температура разницу40Степень: напряжение в разомкнутой цепи1,8 V,Поколения • сила тока:368MA

Температура разницу60Степень: напряжение в разомкнутой цепи2,4 V,Поколения • сила тока:469MA

Температура разницу80Степень: напряжение в разомкнутой цепи3,6 V,Поколения • сила тока:558MA

Температура разницу100Степень: напряжение в разомкнутой цепи4,8 V,Поколения • сила тока:669MA

Указанные выше значения только для справки, при фактическом использовании проводки и наддува, ток будет утерян

4.Производство цепи управления.

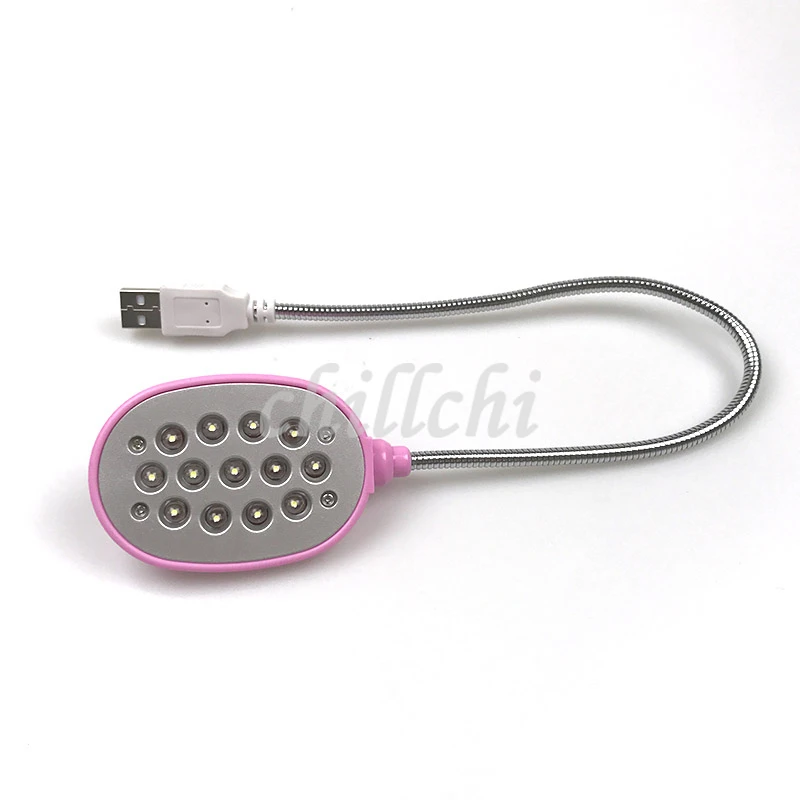

Устройство для выработки электроэнергии может напрямую управлять 9 В, небольшим вентилятором прямого тока или светодиодный лампой 50 частиц летом, но только может быть синхронизирован с горячей водой. Чтобы расширить область использования источника питания, необходимо настраивать схему управления и аккумулятор. См. Рис. Ниже.

Программируемая трехконцевая интегральная схема TLA31 и транзистор C2500, состоящая из регулятора напряжения, цепи управления зарядкой. Цепь может адаптироваться к широким диапазонам входного напряжения, выходное напряжение может быть отрегулировано, а точность стабильности высока. R2, R3 TL431 для регулировки сопротивления эталонного напряжения Vref, который изменяет свое сопротивление, может регулировать уровень напряжения на выходе, авторская установка принимает R2 = 16,81 k и R3 = 12,05 k Ом при коррекции, стабильное выходное напряжение в 7 в, под входным напряжением от 9 В до 20 в (или даже выше, не измерено), значительные изменения. ТРАНЗИСТОР требует давления 30 В, ток выше 0,5a, hFE120 или более. D1 представляет собой изоляции диод, схемы доступа перепад давления около 0,5 V, комплект значение выходного напряжения следует учитывать. Схема зарядки для свинцово-кислотного аккумулятора 6 в является высокой, близка к полной непрерывной зарядке до тех пор, пока ток не будет нулевым, феномена перезарядки не произошло. Если выходное напряжение регулируется в 4,2 V, может быть быстро заряжается до 3,6 V Мобильный телефон батареи. В над предохранением от разрядки аккумулятора берет на себя инвертор (пониженного напряжения сигнала тревоги.

Термоэлектрический полупроводник, работающий на рынке в течение некоторого времени. Причина не в том, что она широко распространена, а не в ее низком уровне выработки энергии, но не может решить проблему пассивного эффективного рассеивания тепла. Такие как часть40*40*3,5 ммТермоэлектрический генератор60Градусов по Цельсию может быть выдан3,5 V * 3-5AМощность10-15 ВтЭлектрический объему любого заказчика. Это намного выше, чем фотокамера.

Какой-либо стране Обычная семья, до тех пор, пока есть200Плитка/При отключении питания достаточно. Итак, если40*40 ммЕсть60Разница в температуре, нужна только20Чип о полупроводниковый энергии достаточно. Если там100Градусов по Цельсию12Часть достаточно. Устройство охлаждения тепловых труб составляет всего три квадратных метра. (длинаСрок производства тиража: 30-40Метров или около того). Такое устройство для выработки электроэнергии на Газу-это не более, чем кастрюля с супом. В настоящее время экспериментальное устройство, с небольшим нагревом спиртовой лампы, кусок30*30Чип для поколения электроэнергии может быть выпущен10Вт электроэнергии.
