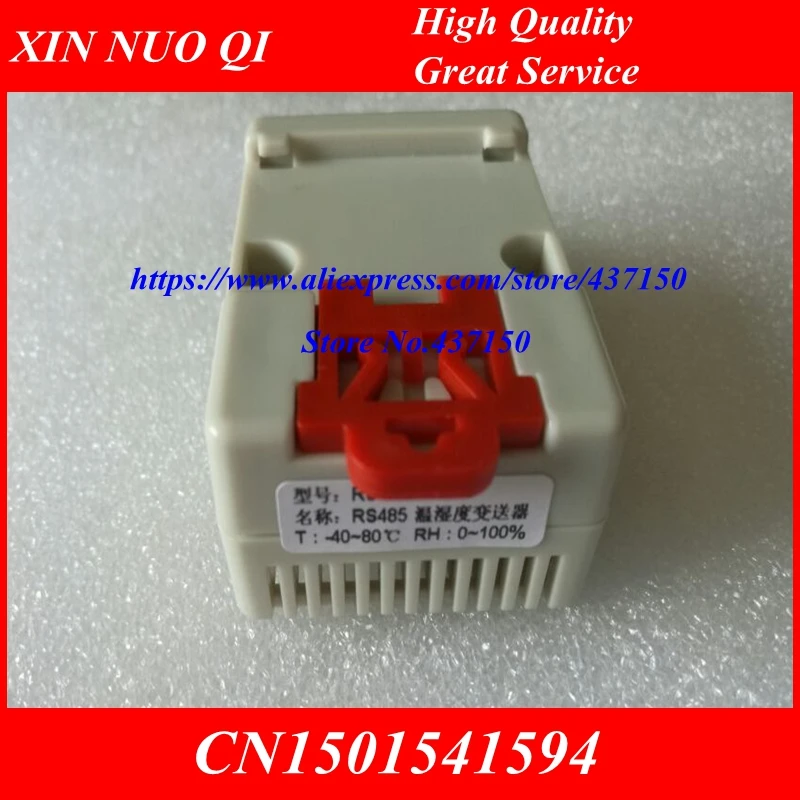

Датчик температуры и влажности 4 20 мА 0 10 в DIN модуль модуля Modbus RS232 RS485 датчик

1. Когда вы покупаете, пожалуйста, оставьте сообщение, Вам нужен выход RS485 или RS232, или доставка по умолчанию RS485

2. Скорость передачи данных:1200, 2400, 4800, 9600 можно настроить,9600 по умолчанию. Мы можем помочь вам заранее.

3. Адрес связи может быть установлен: 1 -- 225, по умолчанию 1.Мы можем помочь вам заранее.

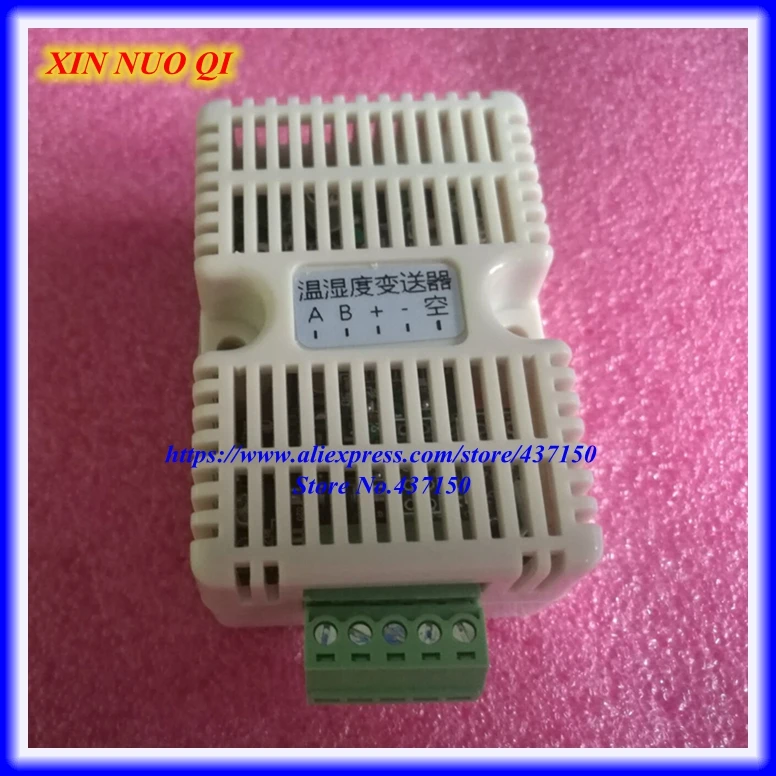

Передатчик температуры и влажности

Обзор продукта

Передатчик температуры и влажностиПринят высокоточный датчик температуры и влажности, интегрирующий температуру и влажность. STThe чип сбора температуры в реальном времени, влажности и точки росы, чтобы преодолеть традиционный режим температуры и влажности датчика s (например: низкое тепловое сопротивление, Платиновое сопротивление и т. Д.) Нестабильная и погрешность, подверженная воздействию помех и серьезных дефектов, усиленная калибровка. Выходной сигнал-это цифровой сигнал, который может быть легко подключен к хост-компьютеру или другому промышленному контрольному компьютеру в компьютерной комнате, значения температуры и влажности могут быть использованы в режиме реального времени S485 или RS232Read out, С точным, стабильным, долгим сроком службы и так далее.
Особенности продукта

1. Швейцарский Высокоточный цифровой датчик температуры и влажности (SHT20), высокая чувствительность, хорошая стабильность, полный диапазон автоматической компенсации температуры.

2. MCU использует профессиональные ведущие чипы высокого качества и низкой мощности компании ST, чтобы обеспечить способность и стабильность обработки.

3, стандартный RS485 (или RS23) выходной Коммуникационный интерфейс, оптопара, повышает его стабильность, где RS485 может достичь междугородной связи.

4. Использование широкого диапазона стандартов в области промышленного протокола MOdbus-RTU.

Технические параметры

1,Диапазон электропитания: DC5V ~ 28V

2,Отходы питания<0,2 Вт

3,Диапазон измерения: температура:-20C~ 70C (по умолчанию);Диапазон влажности:Влажность: 0 ~ 80% относительной влажности

4,Точность измерения:Температура: + 0,5 C, разрешение: 0,1 градусов по Цельсию; Влажность: + 0.1% RH, разрешение: 0,1 относительной влажности

5,Долгосрочная стабильность:Влажность<1% RH/y температура: <0,1 градусов C /y

6, время отклика: 10s (1 м/с скорость ветра)

7,Интерфейс выхода связи:RS485RS232

8, скорость передачи данных:1200, 2400, 4800, 9600 можно настроить, по умолчанию 9600

9, формат байта: 8 бит данных, 1 стоп бит, без проверки

10,Протокол связи:Modbus-RtuСоглашение

11,Адрес связи может быть установлен: 1 -- 225

12, Способ установки: установка направляющей

13, Материал корпуса: АБС-пластик

14, Размер корпуса: 65 мм * 45 мм * 29 мм

Производство пленки

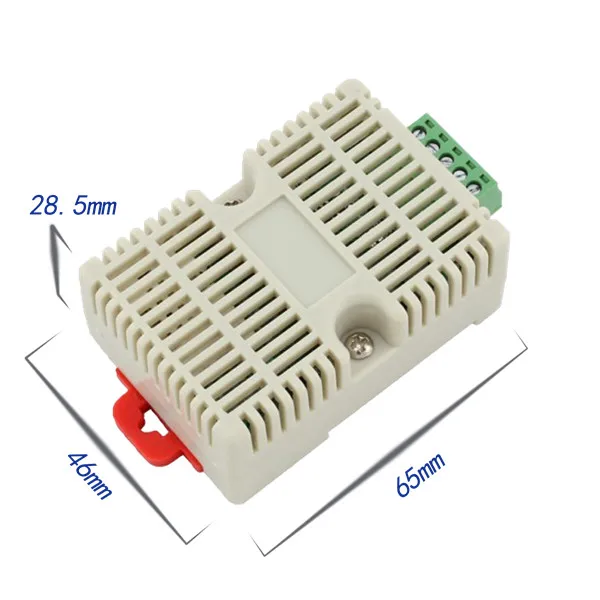

Размер продукта:

Область применения:

Передатчик температуры и влажности может быть использован в промышленных областях измерения, телекоммуникационной базовой станции, цеха производства, склада, сельскохозяйственных теплиц, больниц, лабораторий, гостиниц, складов, контроля температуры и влажности, места и других случаев измерения.

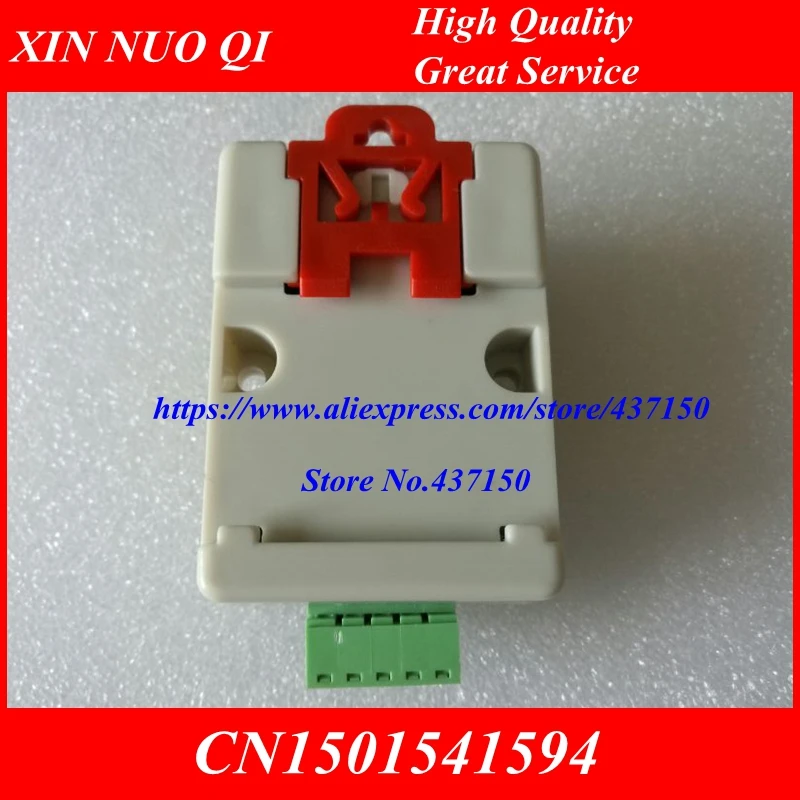

Способ установки продукта:

Потому чтоYDTH-01Высокоточный передатчик температуры и влажности, красивый внешний вид и компактность, Стандартная конструкция направляющей рельсы, простота установки, также может быть установка внутри помещения, установка потолка.

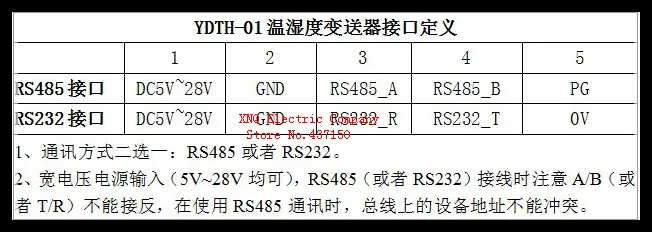

Режим подключения продукта:

Протокол связи:

YDTH-01 передатчик температуры и влажности с помощью соглашения Modbus-RTU, пожалуйста, обратитесь к деталям соответствующей информации, здесь только для того, чтобы сделать краткое введение:

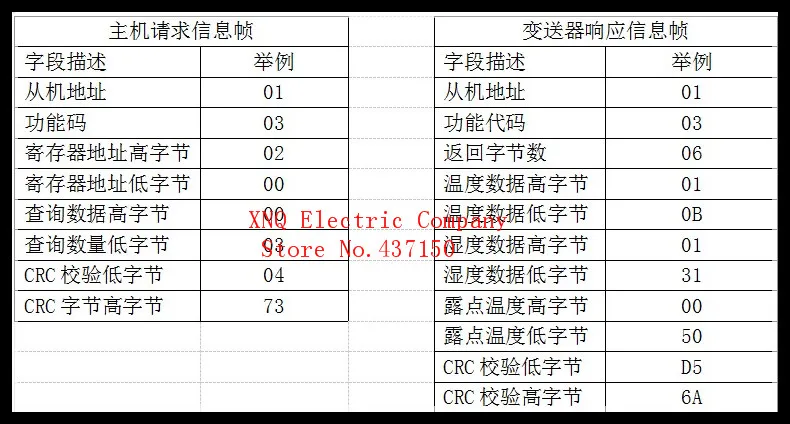

Формат рамки данных:

Примечание: Этот передатчик по умолчанию не имеет четности, 8 бит данных, 1 стоп бит, если вам нужны другие функции, вам нужно заказать.

RTU формат рамки сообщения:

YDTH-01 передатчика температуры и влажности в соответствии с Протоколом RTU, формат рамки информации выглядит следующим образом:

Хост считывает значения измерения передатчика и устанавливает параметры (код функции 0x0 3/0x0 4/0x0 6/0x10)

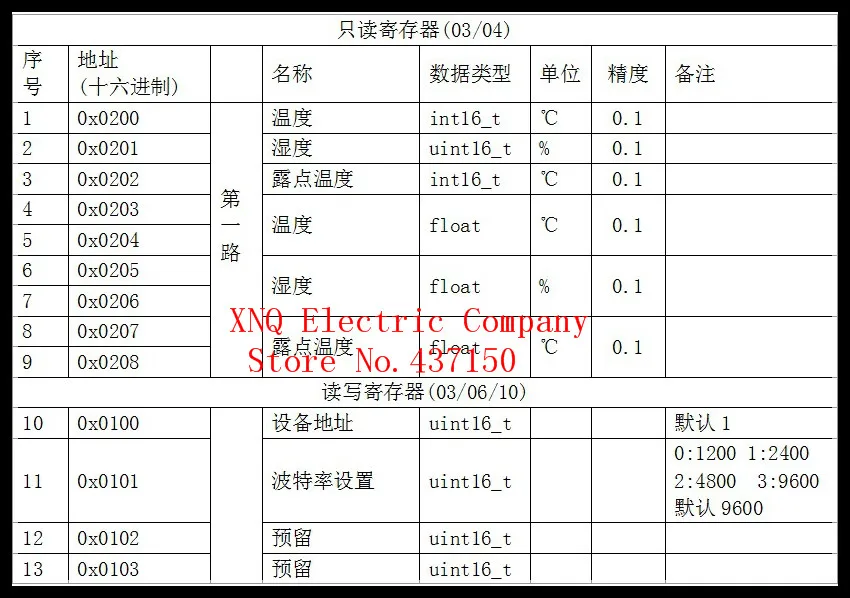

YDTH-01 передатчик температуры и влажности позволяет узлу считывать значение измерения температуры и влажности передатчика с помощью функционального кода 03/04 функционального кода, хост может использовать код функции 0x0 6/0x10 для настройки параметров передатчика температуры и влажности. Список регистрации:

Например:

(1) Прочитайте значения измерения температуры и влажности (чтение температуры, влажности и температуры точки росы):

Отправка хоста:0103020000030473

Ответ от машины:01030601 0B 01310050 6A D5

(2) Установите параметры передатчика (измените адрес устройства):

Отправка хоста:01060100000209 F7

Ответ от машины:01060100000209 F7

(3), настройка параметров передатчика (изменение адреса устройства и скорости передачи данных):

Отправка хоста:020003 0110010000020400 FE 1F

Ответ от машины:0110010000024034

После возврата шестнадцати десятичных данных преобразуется в десятичное деление на 10, вы можете получить соответствующие значения температуры и влажности. Значение температуры и влажности, возвращаемое приведенным выше образцом:

Температура = 0x010B = 267 / = 1026,7;

Влажность = 305 0x0131 / 10 = 30.5% относительной влажности.

Температура точки росы/10 = 0x0050 = 80 = 8

Когда температура чтения ниже0 градусов, температура Регистра в дополнение к текущему значению температуры. Если значение в регистраторе температуры 0xFF9D, то текущая температура:

Температура=0xFF9D=-99/10 =-9,9C;

Ненормальная реакция оборудования:

Когда хост отправляет информацию о запросе на передатчик, могут возникнуть различные ошибки. В этот момент передатчик будет в самом высоком положении 1, а затем вернет код ошибки. Хост может определить, произошла ли ошибка, обнаружив, является ли высокий уровень кода функции 1. Формат возврата:

Код ошибки: 01: незаконный код функции 02: незаконный адрес данных 03: незаконное Значение данных

ПРИМЕЧАНИЯ по использованию продукта:

1,Этот продукт не подходит для использования в долгосрочной конденсации и химического загрязнения окружающей среды, чтобы предотвратить Химический реагент, масло, пыль и другие прямые нарушения датчика. Не забудьте провести холодный, тепловой удар.

2,Тщательно проверьте перед использованием, чтобы убедиться, что проводка правильная, особенно шнур питания, и положительный и отрицательный полюс не может быть изменен. Линии связи должны быть подключены справа, в противном случае влияют на связь. Любая неисправная проводка может привести к необратимому повреждению передатчика.

3,Измерение температуры и влажности не является точным, когда теплопередача и разница температур между испытательной областью и испытательной областью избегаются.

4,Устанавливается в области экологической стабильности, чтобы избежать прямого освещения, вдали от окон и кондиционирования воздуха, отопления и другого оборудования, чтобы избежать прямого доступа к окну, двери.

5,Старайтесь избегать больших помех, чтобы Избежать неточных измерений, таких как преобразователь частоты, двигатель и т. д.

6,Если вы хотите удалить продукт, вы должны сначала отключить источник питания, а затем провести снос.

7,Этот передатчик является внутренним типом, и внутренняя часть передатчика предотвращает вход, чтобы не повредить.

8,Один год гарантии с даты покупки, и продукт для срока службы, После гарантийного срока у нас есть стоимость обслуживания и ремонта.

9,Если у Вас возникли некоторые проблемы в процессе использования, пожалуйста, не разбирайте и не ремонтируйте продукты, пожалуйста, свяжитесь с нашей службой поддержки клиентов, решить некоторые из проблем, с которыми вы столкнулись под руководством инженера; В противном случае негативные последствия, вызванные неправильной работой пользователей, вызванные ими.
