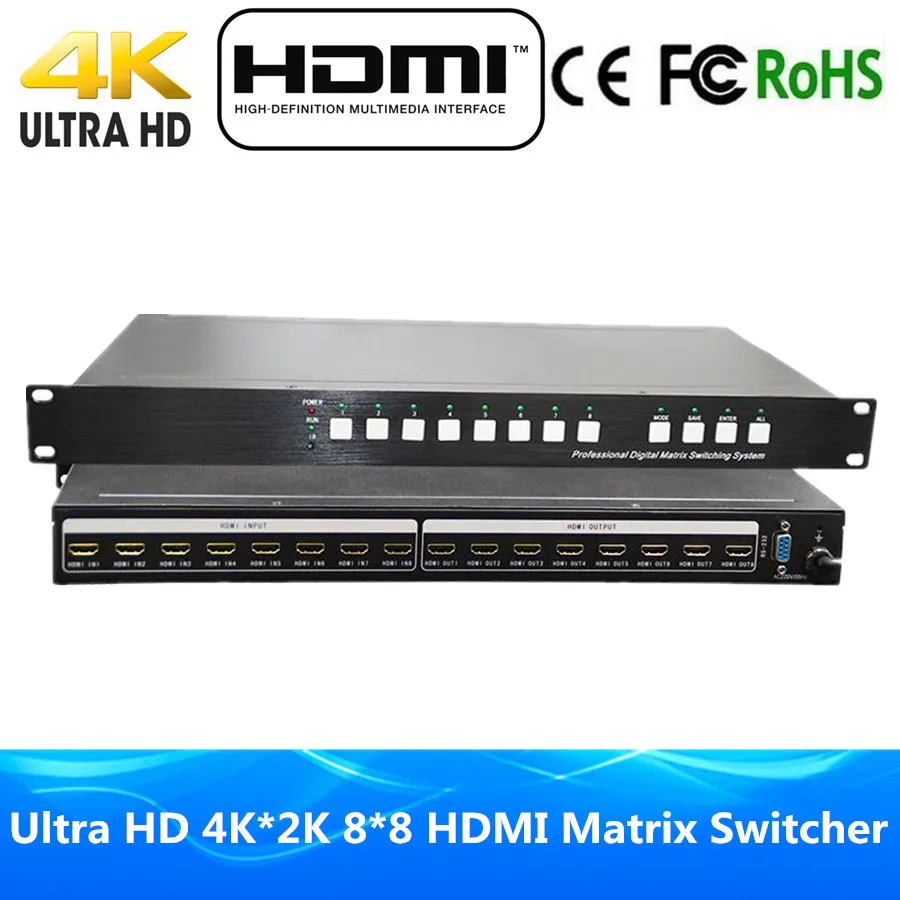

8x8 HDMI матричный PIP переключатель дистанционного управления 4 K с RS232/RS485 и ИК-управлением HDMI1.4v Ultra HD 4 K x 2 K 3D 8 вход 8 Выход HDMI коммутатор

ZY-HM0808, 8X8 HDMI матрица поддерживает 8-канальный вход и 8-канальный выход, наиболее полная поддержка стандарта HDMI 1,4. Он способен передавать видео высокой четкости (до 4 K * 2 K @ 30Hz) и многоканальное цифровое аудио от любого из четырех источников сигнала HDMI до четырех различных дисплеев. Четыре выхода способны передавать аудио и видео высокой четкости на дисплей, устраняя необходимость отключения или повторного подключения для вашего удобства.

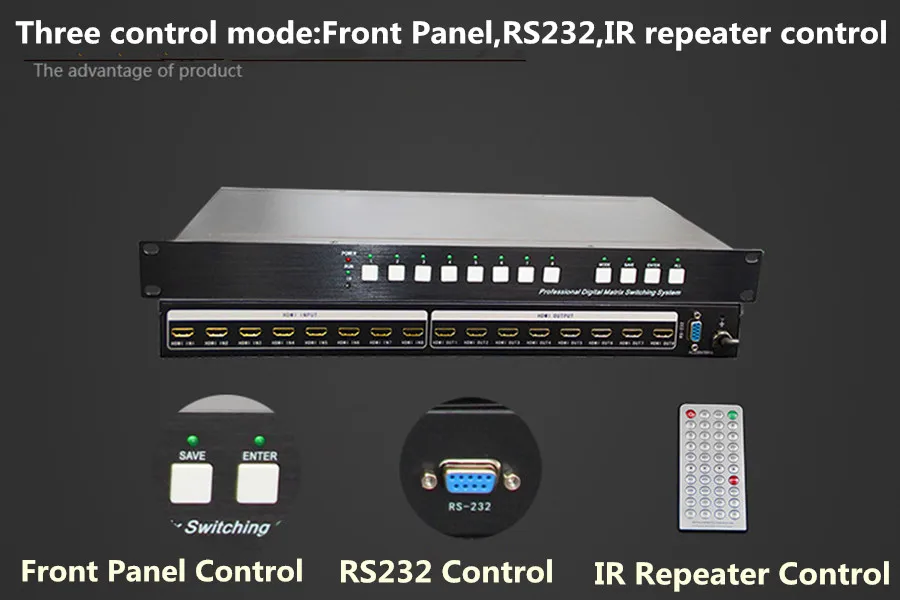

Любой источник сигнала может быть в любое время через инфракрасный пульт дистанционного управления или RS-232, RS-485 интерфейс для выбора. Также можно мгновенно переключаться через кнопки передней панели.

В основном используется в HD-DVD проигрывателе, HTPC, приставных коробках и мониторе безопасности, как дисплеи, соединяющий экран, который подключен к порту HDMI.
Предоставление решений для цифровых развлекательных центров, телевизионных программ высокой четкости, HDTV, STB, DVD и проекторной фабрики, шум, пространство и безопасность, управление Центром обработки данных, распространение информации, Презентация конференц-зала, школьная и корпоративная учебная среда.

* Позволяет любому HDMI дисплею в любое время получить сигнал источника сигнала;
* Позволяет любому источнику сигнала одновременно отображаться на нескольких мониторах;
* Поддержка разрешения 480 p, 720 p, 1080i, 1080 p, 4 K * 2 K, максимальное разрешение видео до 4 K * 2 K;
* Поддержка полосы частот часов HDMI 165 МГц, пропускная способность данных 1,65 Гбит/с на канал;
* Поддержка несжатого аудио, такого как LPCM;
* Поддержка передачи сжатого цифрового аудио сигнала;
* Поддерживает устройство HDCP;

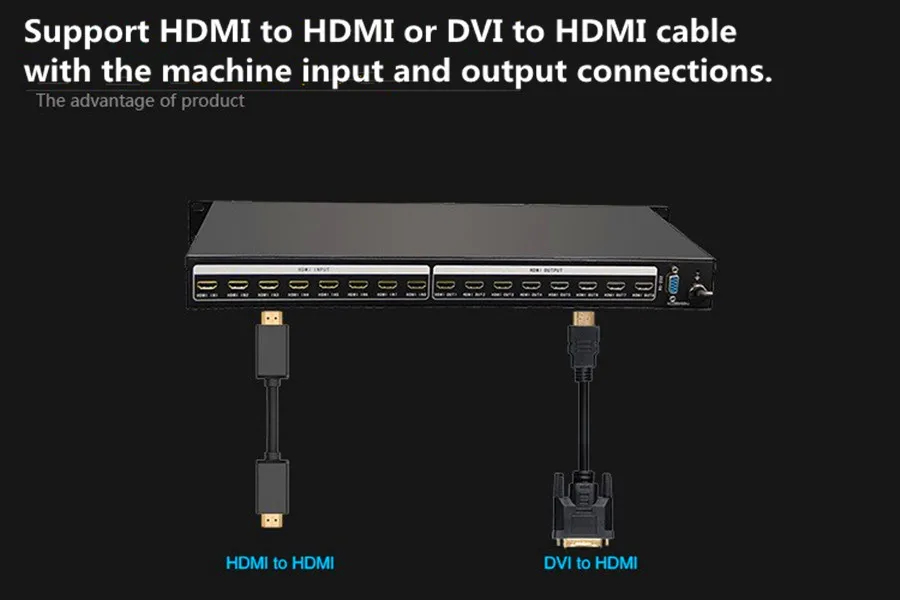

* Поддержка кабеля HDMI-HDMI или DVI-HDMI с входным и выходным соединением машины;
* Поддержка с помощью клавиатуры, пульта дистанционного управления или RS-232, RS-485 для управления источником сигнала устройства ввода.
* Светодиодные лампы указывают состояние входных портов;
* Различные звуки, указывающие, правильно ли получена команда;
* Все совместимые HDMI1.4;

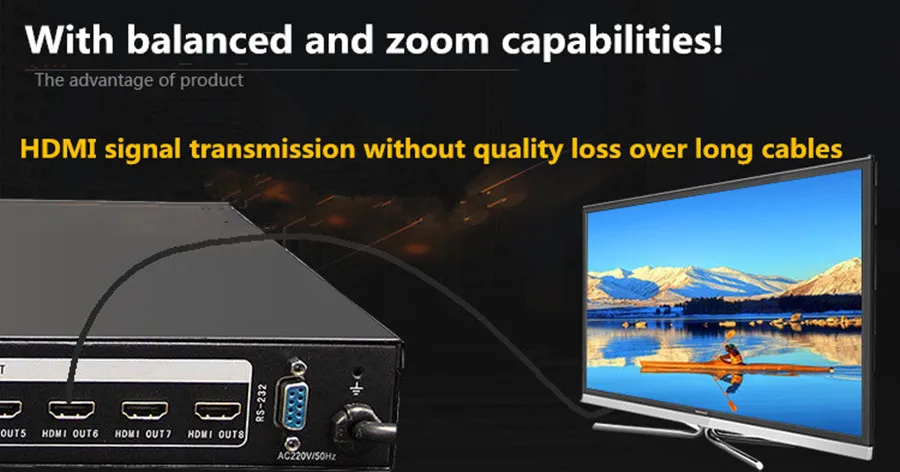

* С сбалансированными и масштабируемыми возможностями, чтобы обеспечить передачу сигнала HDMI без потери качества над длинными кабелями;
* Уникальный канал управления DDC и EDID;

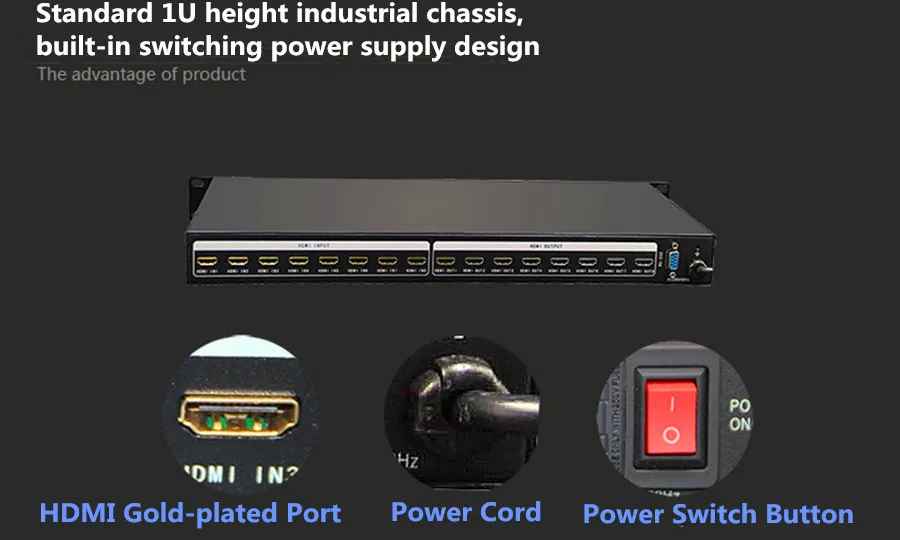

* Стандартное промышленное шасси высотой 1U, Встроенная конструкция импульсного источника питания;

* Вход видеосигнала: 5 вольт p-p (TTL)
* Максимальный диапазон подключения сигнала: 3840*2160
* Видеовыход: HDMI1.4
* HDMI разъем: A Тип 19 pin
* Порт управления сигналом: DB9 Pin female (RS-232), Lotus terminal (RS-485) IR receiver Port,
* Пропускная способность видеосигнала: 1,65 Гбит/с/165 МГц
* Частота обновления: 50/60 Гц
* Поддерживаемые разрешения:
Переплетение (50/60 Гц): 480i, 576i, 1080i; 4 K * 2 K
Прогрессивный (50/60 Гц): 480 p, 576 p, 720 p, 1080 p; 4 K
* Аудио и видео вход порт: 8xhdmi
Порты вывода аудио и видео: 8 XHDMI
* Потребляемая мощность (максимум): <30 Вт
* Продукт соответствует: Сертификация FCC CE UL;
* Экологическая Директива ROHS;

Карта эскиза продукта:

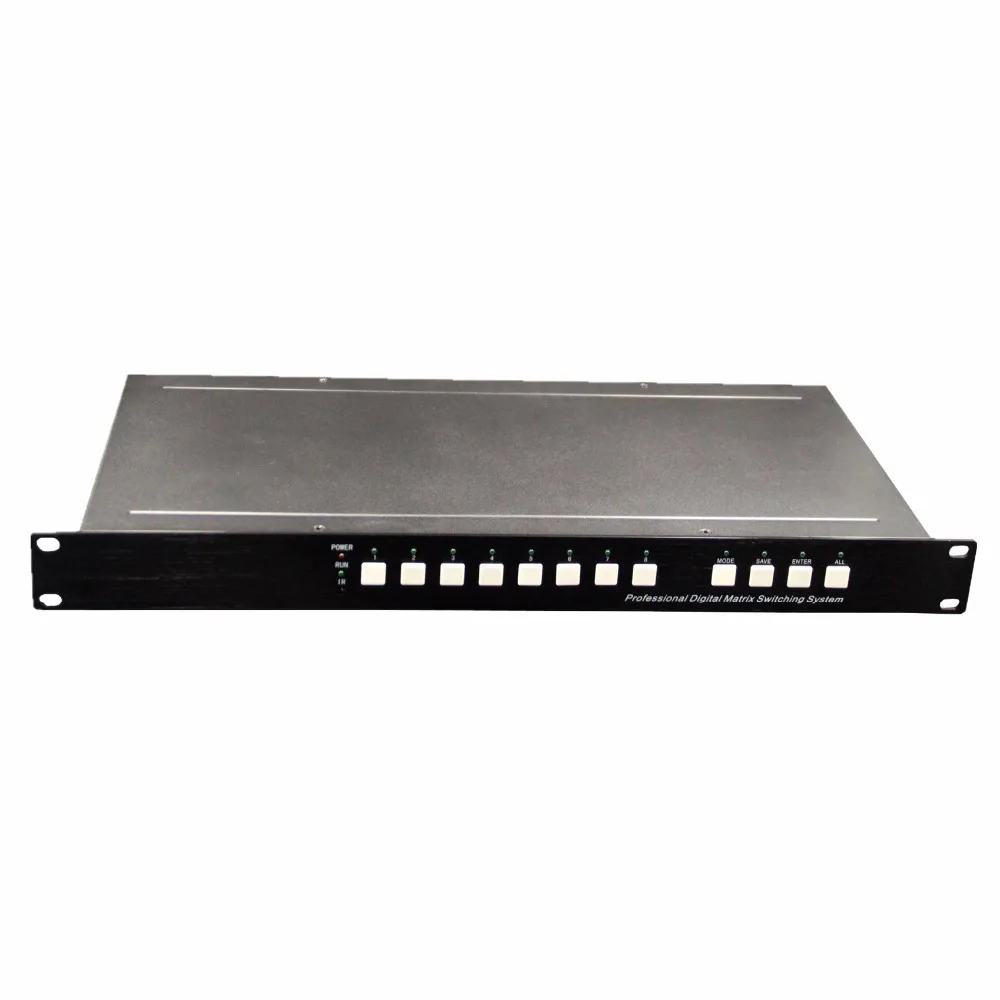

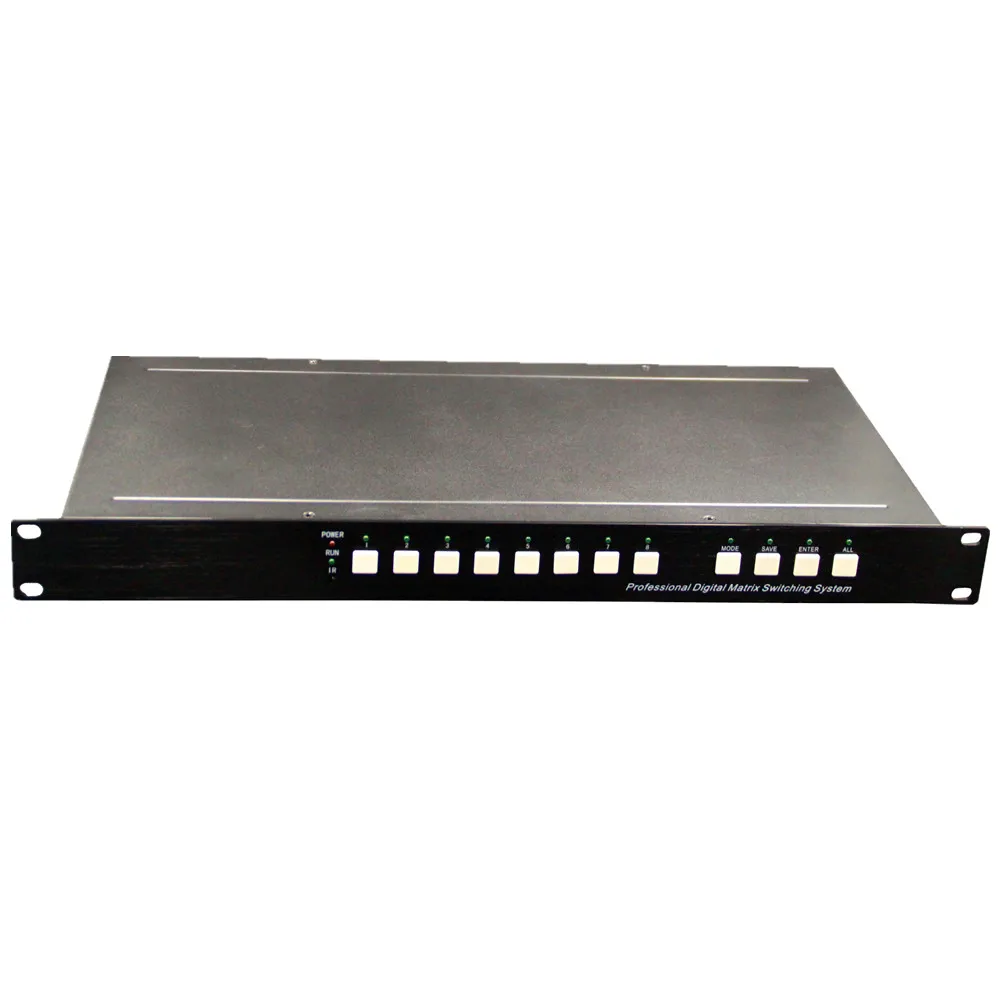

A. Передняя панель

• Мощность: светодиодный индикатор питания будет светиться после включения питания.
• Запуск: индикаторы рабочего состояния, после включения питания, если нормальная работа машины мигает на 1 Гц.
• ИК: инфракрасное окно дистанционного датчика.
• Ключ 1: кнопка ввода или вывода HDMI 1.
• Ключ 2: кнопка ввода или вывода HDMI 2.
• Ключ 3: Кнопка выбора входного или выходного сигнала HDMI 3.
• Ключ 4: кнопка ввода или вывода HDMI 4.
• Ключ 5: кнопка ввода или вывода HDMI 5.
• Ключ 6: кнопка ввода или вывода HDMI 6.
• Ключ 7: кнопка ввода или вывода HDMI 7.
• Ключ 8: кнопка ввода или вывода HDMI 8.
• Все кнопки: вход HDMI для всех выходов кнопки.

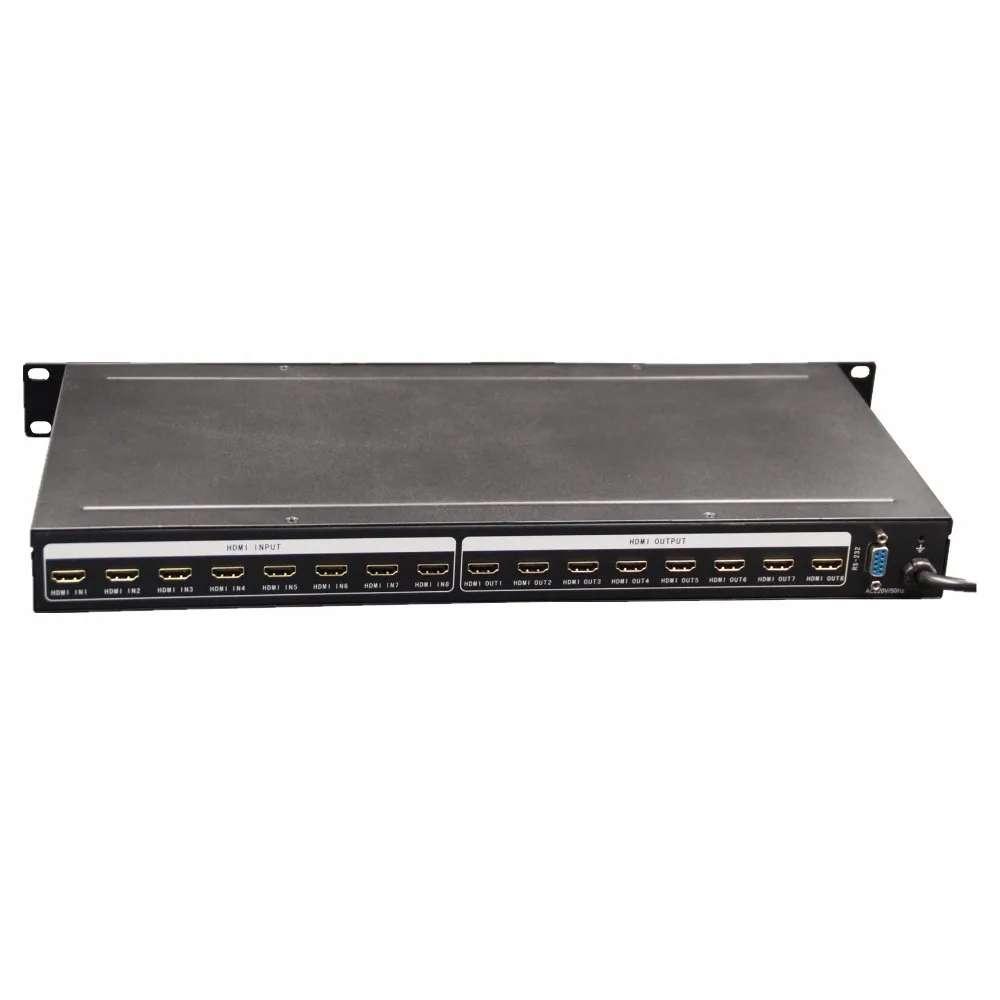

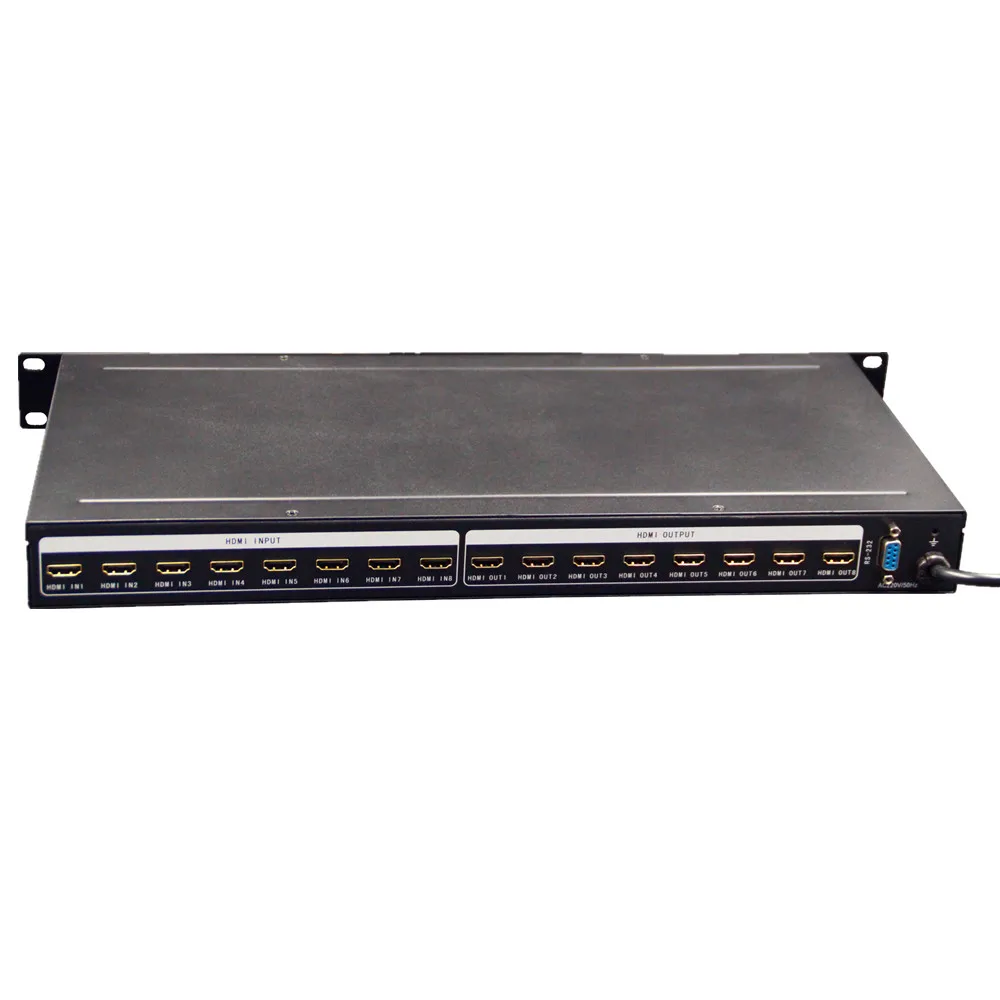

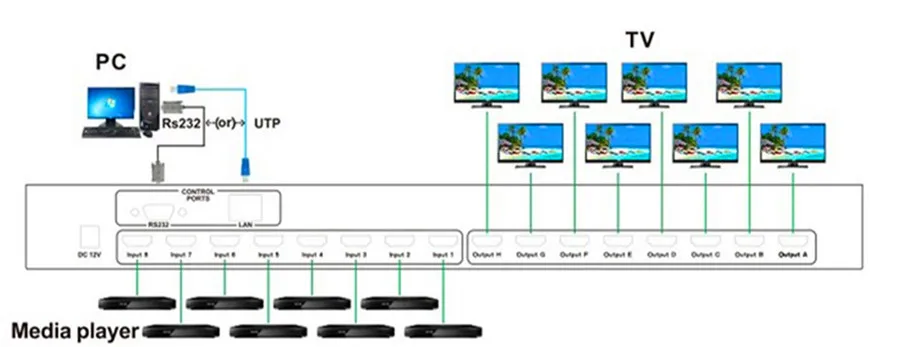

B. Задняя панель

• HDMI В1: входной порт HDMI 1, подключен к выходному интерфейсу HDMI исходного устройства, такого как dvd-плеер или приставка.
• HDMI IN2: входной порт HDMI 2, подключен к выходному интерфейсу HDMI исходного устройства, такого как dvd-плеер или приставка.
• HDMI IN3: входной порт HDMI 3, подключен к выходному интерфейсу HDMI исходного устройства, такого как dvd-плеер или приставка.
• HDMI IN4: входной порт HDMI 4, подключен к выходному интерфейсу HDMI исходного устройства, такого как dvd-плеер или приставка.
• HDMI IN5: входной порт HDMI 5, подключен к выходному интерфейсу HDMI исходного устройства, такого как dvd-плеер или приставка.
• HDMI IN6: входной порт HDMI 6, подключен к выходному интерфейсу HDMI исходного устройства, такого как dvd-плеер или приставка.
• HDMI IN7: входной порт HDMI 7, подключен к выходному интерфейсу HDMI исходного устройства, такого как dvd-плеер или приставка.
• HDMI IN8: входной порт HDMI 8, подключен к выходному интерфейсу HDMI исходного устройства, такого как dvd-плеер или приставка.
• Выход HDMI 1: выходной порт HDMI 1, подключается к входному порту HDMI монитора.
• Выход HDMI 2: выходной порт HDMI 2, подключается к входному порту HDMI монитора.
• Выход HDMI 3: выходной порт HDMI 3, подключается к входному порту HDMI монитора.
• HDMI OUT4: выходной порт HDMI 4, подключается к входному порту HDMI монитора.
• Выход HDMI 5: выходной порт HDMI 5, подключается к входному порту HDMI монитора.
• HDMI OUT6: выходной порт HDMI 6, подключается к входному порту HDMI монитора.
• HDMI OUT7: выходной порт HDMI 7, подключается к входному порту HDMI монитора.
• Выход HDMI 8: выходной порт HDMI 8, подключается к входному порту HDMI монитора.
• RS232: матричный контроль портов связи, подключенный к COM интерфейсу ПК может управляться удаленно через RS-232.
• RS422: порт связи управления матрицей, COM интерфейс ПК может быть подключен к R + и R-матрицы конвертером 232-485 для достижения дистанционного управления.
• Мощность: матричный выключатель питания.

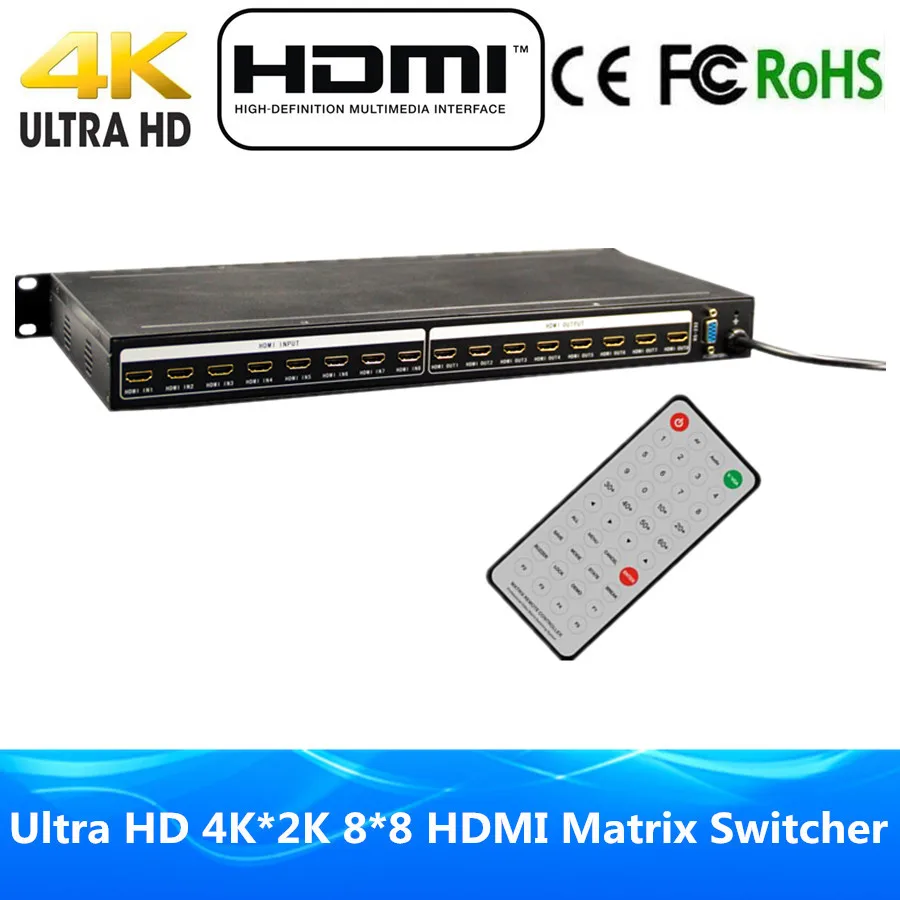

C. Пульт дистанционного управления

• 1 ключ: HDMI вход или выход 1 Кнопка выбора
• 2 ключа: HDMI вход или выход 1 Кнопка выбора
• 3 ключа: HDMI вход или выход 1 Кнопка выбора
• 4 ключа: HDMI вход или выход 1 Кнопка выбора
• Все кнопки: один вход HDMI для всех выходов кнопки
• Кнопка отмены: Кнопка отмены
• Введите ключ: Выполните кнопки управления инструкцией
• Кнопка сохранения: кнопка сохранения сцены
• Клавиша режима: кнопка вызова сцены
• Клавиша разрыва: кнопка для отключения Одного выхода HDMI канала
• Ключ зуммера: матричный переключатель звука
• Ключ блокировки: кнопка блокировки системы матрицы

D. Пример работы
Пример 1: операции переключения входного канала HDMI-1 на выходной канал HDMI-3
1. Нажмите на входной номер канала «1»
2. Нажмите на выходной номер канала "3"
Пример 2: операции по экономии текущей сцены на 2 место
1. Нажмите кнопку «сохранить», чтобы войти в операции сохранения сцен.
2. Нажмите кнопку сцена номер 2.
3. Нажмите кнопку ввода для завершения текущей работы.
Пример 3: операции вызова сцена сохранена хорошо:
1. Нажмите кнопку «режим», чтобы перейти к операции отзыва сцены
2. Нажмите кнопку сцена номер 2
3. Нажмите кнопку ввода для завершения текущей работы.
ПРИМЕР 4: операции отключения 3-го выхода HDMI порта.
1. Нажмите кнопку «BREAK» для ввода операций отключения выходного порта.
2, нажмите кнопку выходного порта номер 3.
3. Нажмите кнопку «Ввод» для завершения текущей работы.

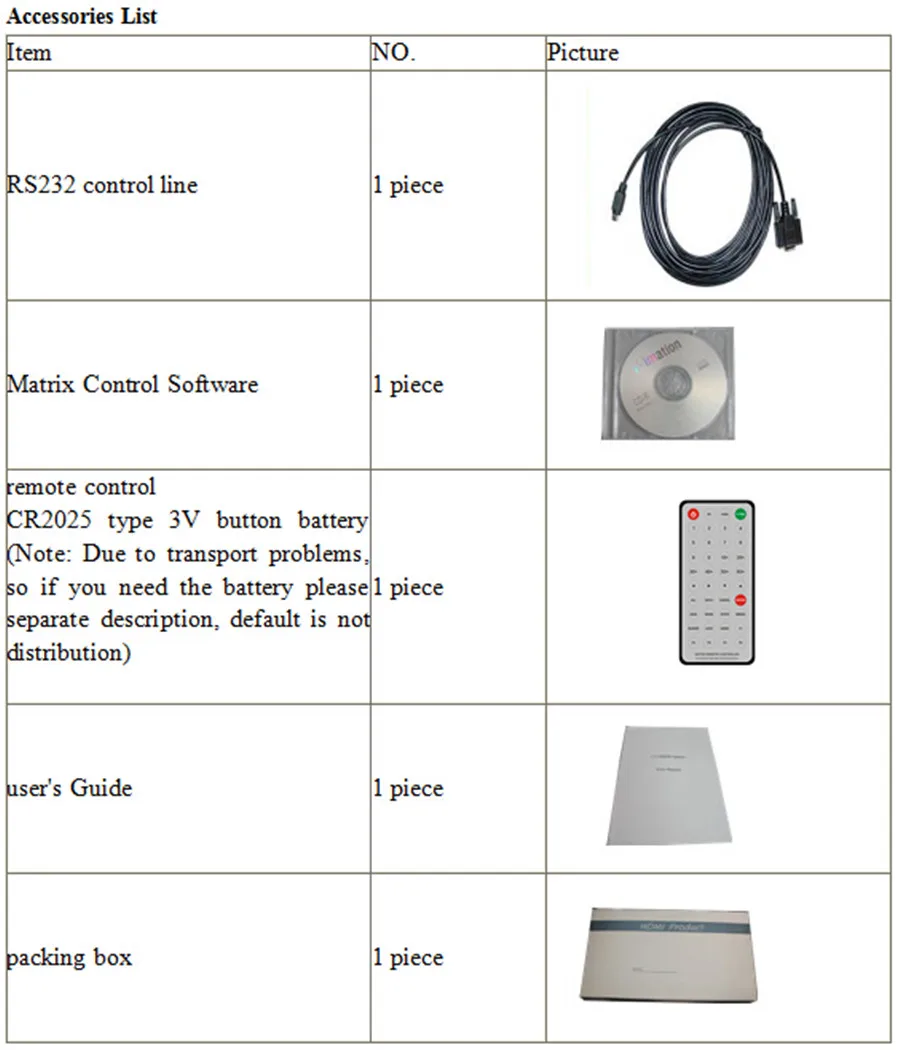

6. Характеристики продукта
А. Общие характеристики
1. Пропускная способность: 1,65 Гбит/с
2. Вход/выход: 8 в 8
3. Мощность 220В, 50/60 Гц
4. Размер: 1U шасси.
