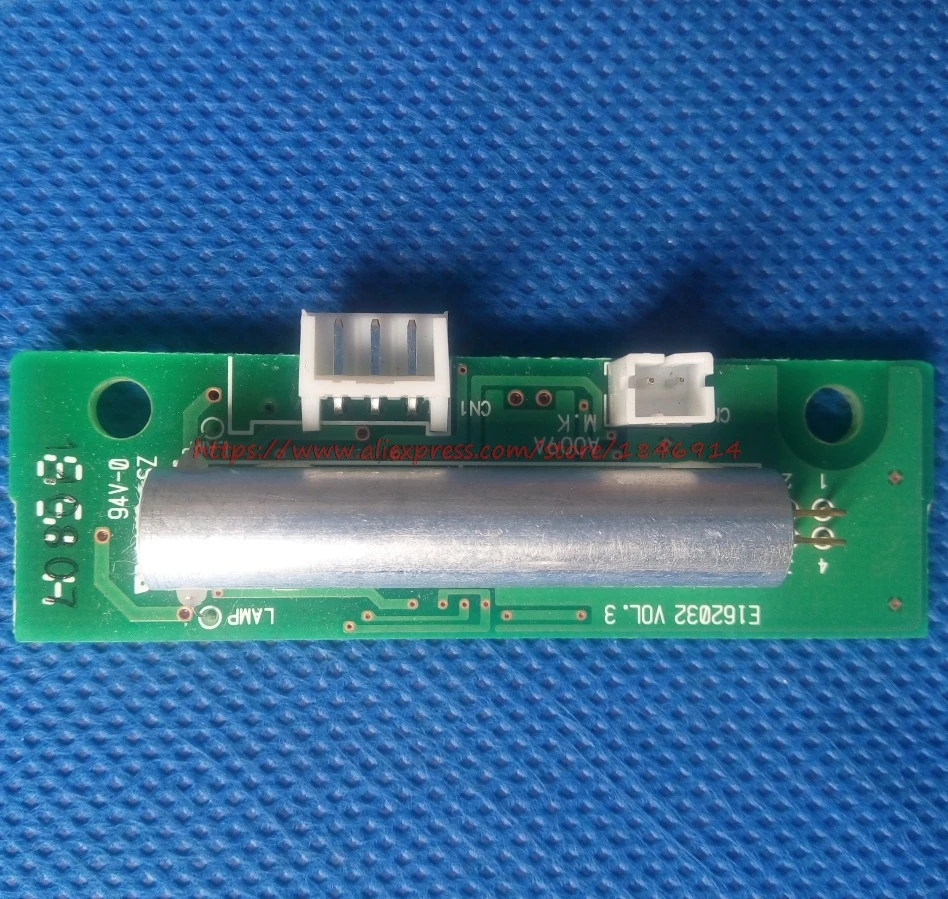

Модуль датчика углекислого газа Серийный порт UART|co2 sensor module|carbon dioxide sensorco2 |

Модуль датчика углекислого газа Серийный порт UART|co2 sensor module|carbon dioxide sensorco2 |

Отправка, СВЕТОДИОДНЫЙ модуль панели точечного дисплея Дисплейная плата может быть выходным IIC/UART Один, интерфейс последовательного порта TTL 1, настройки последовательных портов 9600 скорости передачи данных, без паритета, 8 бит данных, 1 стоп-бит. Универсальная коммуникационная команда 16 hex: 00030000000185 дБ (неясный адрес устройства может использоваться для извлечения) 2, описание интерфейса Блок питания 5 в может использоваться непосредственно для отлаживания последовательной линии, если вы не используете блок питания серии, пожалуйста, обратитесь к GND (отрицательный электрод источника питания, TX (\) серийный модуль, соответствующий последовательной линии, RX (получите) Порт для последовательного модуля, чтобы получить соответствующий интерфейс последовательной линии). Разблокировка не блокируется, пожалуйста, повторите повторную замену последовательной линии. 3, описание регистра Регистр 40 тысяч и один Хранение CO2 значение концентрации PPM 40 тысяч и два 40 тысяч и три 40 тысяч и четыре .... 40 тысяч и десять Защищены регистр 40 тысяч и одиннадцать Внутренние параметры не изменять 40 тысяч и 12 Внутренние параметры не изменять 40 тысяч и тринадцать Параметры тонкой настройки PM2.5 (чем меньше значение, тем меньше значения 10 ~ 120, тем меньше диапазон значения), пожалуйста, через 3 минуты, чтобы наблюдать за данными 40 тысяч и четырнадцать 40 тысяч и пятнадцать 40 тысяч и шестнадцать Адрес устройства IIC (если машина имеет коллизию с машиной, можно модифицировать самостоятельно, устройство эффективно после сброса) значение по умолчанию 0x50 40 тысяч и 17 Внутренние параметры не изменять 40 тысяч и 18 Регистровая Блокировка местоположения (модифицируйте другие параметры, прежде чем необходимо изменить это значение на десятичное значение 24) питание автоматически блокируется 40 тысяч и 19 лет Модель оборудования (может быть настроена в соответствии с требованием, также может быть модифицирована самостоятельно) 40 тысяч и 20 Адрес последовательной связи (по умолчанию 1) Название продукта: модуль датчика углекислого газа Модель продукта: CO2-4K Контроль параметров Углекислый газ (CO2) Концентрация углекислого газа в помещении, современные международные и внутренние общие измерения вентиляции воздуха в помещении и качества воздуха основных параметров. NDIR используется для измерения CO2, самой взрослой в мире и самой современной ИК-диффузии. Быстрое реагирование, высокая прочность и устойчивость Основные параметры: Блок датчика углекислого газа (CO2-4K-3M-P) Выход PWM, открытый коллектор, макс. 5 мА до GND Рабочая температура 5 ~ 30 Температура хранения-20 ~ 50 Рабочая влажность 20-95%, без конденсатора Напряжение питания постоянного тока +/-0,5 Ток потребления 80 мА (средний) <150 мА (пиковое значение) Pin_1 (3 pin) - - V + - Pin_2 - V-Pin_3 - Output - PWM Тип коннектора: JST (LF), Тип коннектора: S3B-EH-A Нелинейная менее 1% FS Время реакции на 90% было меньше 150 секунд. Время подогрева составляет менее 5 минут (работа) Защита от обратной полярности Метод измерения, инфракрасный саморассеивающийся NDIR Диапазон измерений 400 - 4000ppm Точность FS +/-5% (+/-200ppm) при 25 Измеритель давления, 0.13% считывания на мм рт. Ст. Время отклика составляет менее 3 минут для 90% изменения Время прогревания менее 30 секунд, можно эксплуатировать менее 15 минут, общая точность Цикл 1004 мс + / - 5% Запуск цикла, высокий уровень 2 мс (номинальный) Конец периода низкий уровень 2 мс (номинальный)
