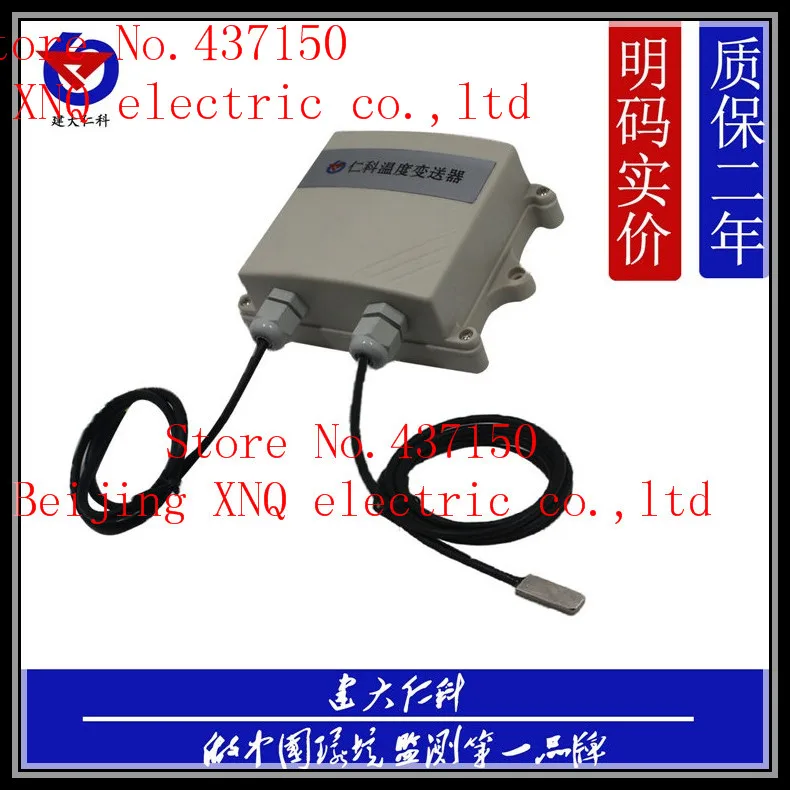

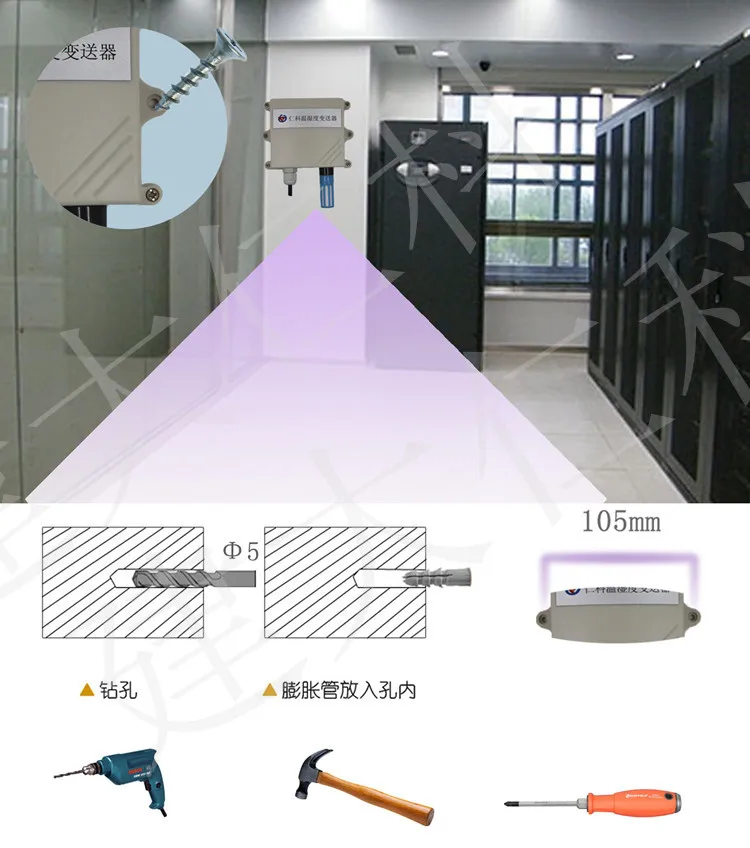

Этот продукт является высокой степенью защиты оболочки стены, степень защиты IP65 может быть использован для наружных случаев или высокой пыли. Схема использует импорт в США промышленных микропроцессорных чипов, импортный Высокоточный Температурный датчик, чтобы обеспечить отличную надежность продукта, высокую точность и совместимость.

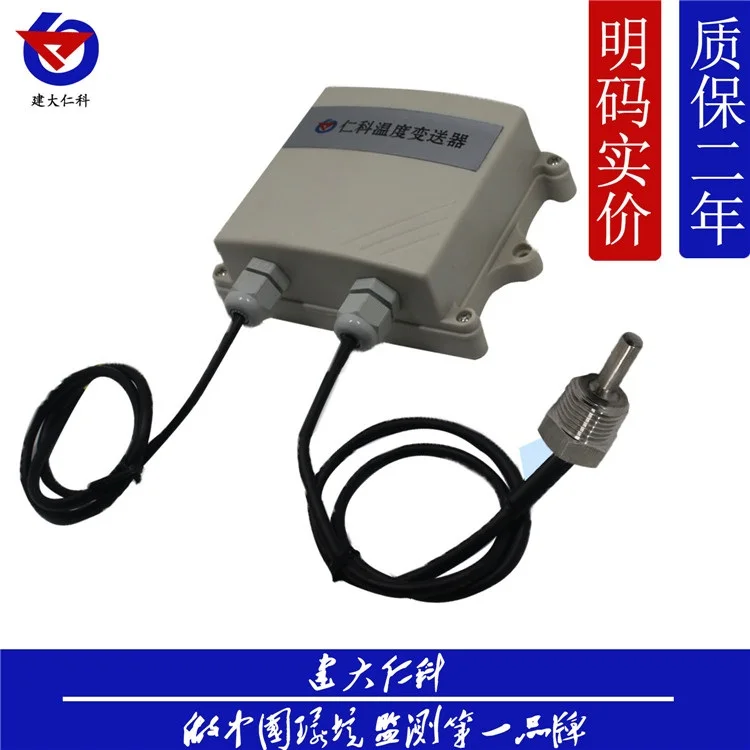

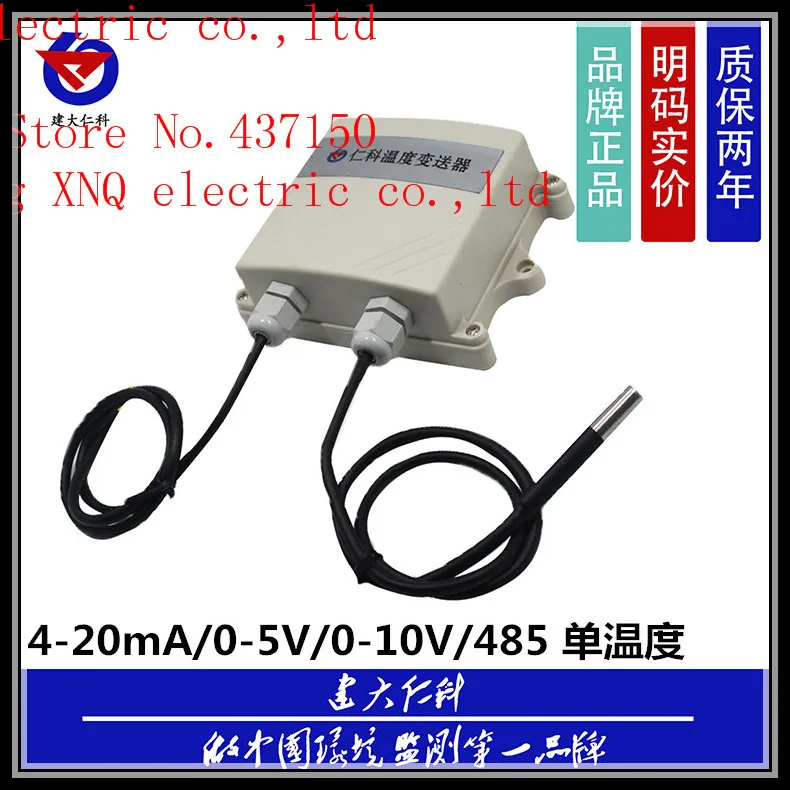

Зонд для измерения температуры для этого продукта является внешним круговым зондом из нержавеющей стали, подходит для измерений при комнатной температуре или температуре жидкости, по умолчанию зонд свинцовой проволоки длиной 0,5 метра, может быть увеличен до 30 метров, пожалуйста, выберите длину линии. Тип выходного сигнала 4-20 мА/0-5 В/0-10 В/RS485 и т. Д. См. Таблицу выбора.

По умолчанию с цилиндрическим зондом из нержавеющей стали, другие цены зонда могут проконсультироваться с онлайн-персоналом службы поддержки клиентов.

Аналоговые параметры:

485 Серия технических параметров:

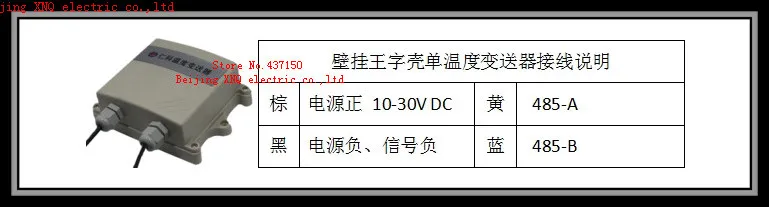

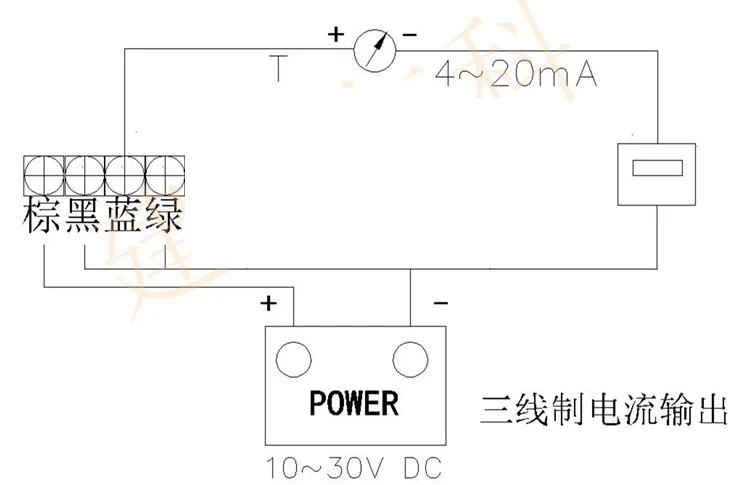

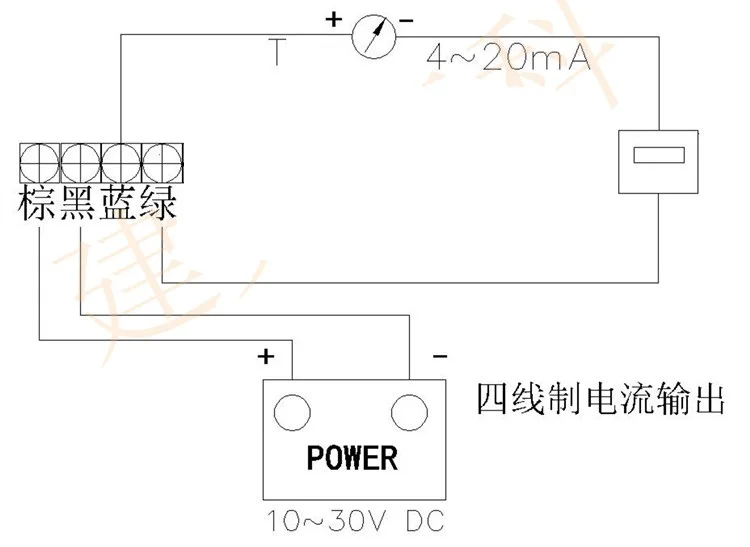

Аналоговое количество тип проводки Описание:

Инструкции по проводке серии 485:

(1) аппаратное соединение

Оборудование через USB 485 для подключения компьютера (Примечание: конфигурация, шина 485 только 485 комплектов из 1 устройства)

(2) Компьютерная работа

(1) Установите usb-накопитель на 485

Выберите «программное обеспечение отладки»-"485Программное обеспечение конфигурации параметров ", findОткрытый.

(3) конфигурация параметров

Выберите правильный com-порт («Мой компьютер-свойства-диспетчер устройств-порт», который просматривает com-порт), на следующем рисунке перечисляется несколько различных 485 имени драйвера конвертера.

(2), отдельное оборудование заземления и включения питания, нажмите на кнопку тестирования программного обеспечения скорость передачи данных, программное обеспечение проверит скорость передачи данных и адрес текущего устройства, скорость передачи данных по умолчанию для 4800 бит/с. По умолчанию указан адрес 0x01.

В-третьих, в соответствии с необходимостью изменения числового адреса или нажмите, чтобы установить скорость передачи данных. В то же время можно проверить состояние функции устройства.

В-четвертых, если тест прошел успешно, пожалуйста, проверьте подключение оборудования и Установку Драйвера 485.

Клиенты могут воспользоваться следующими функциями:

(1)Оборудование через485Непосредственно загрузите наше программное обеспечение для мониторинга.

(2)Наше оборудование будет загружать концентратор данных (RJ45/WIFI/GPRS), Сетевая загрузка данных.

(3)Два варианта развития клиента

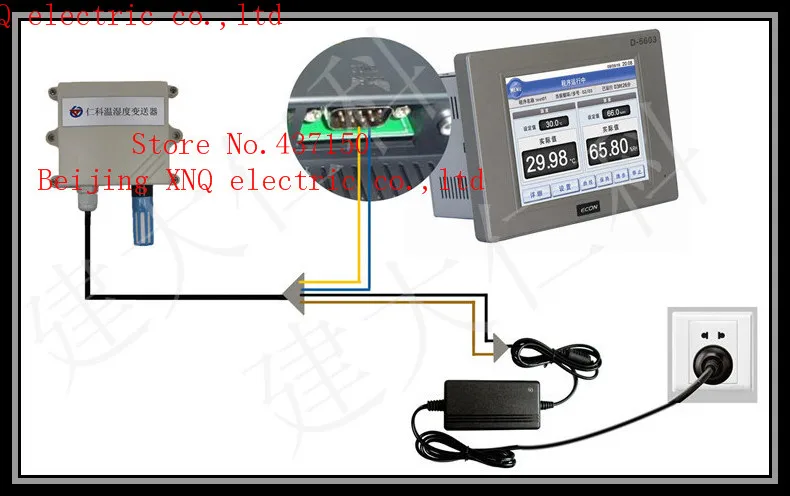

Оборудование через 485 линийНепосредственно загрузите наше RS-RJ-K программное обеспечение

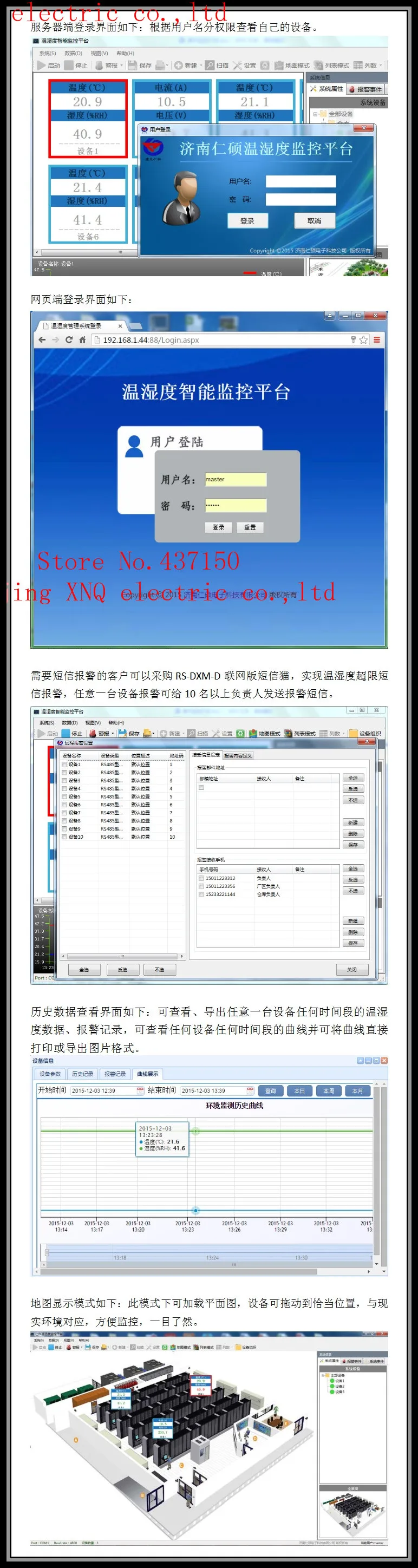

Наши485Тип передатчика через485Автобус, доступ в мой отделRS-RJ-KПлатформа мониторинга температуры и влажности. Осуществление централизованного мониторинга оборудования для измерения температуры и влажности кабельным способом.

RS-RJ-KПрограммное обеспечение может устанавливать параметры локально и удаленно через веб-страницы.

Локальное представление, экспорт данных истории, данных тревоги, Excel, PPT, PDF, локальное представление, печать истории и экспорт изображения.

Удаленный просмотр через Интернет, экспорт истории данных, данных тревоги Excel,Просмотр, Печать истории и экспорт изображения.

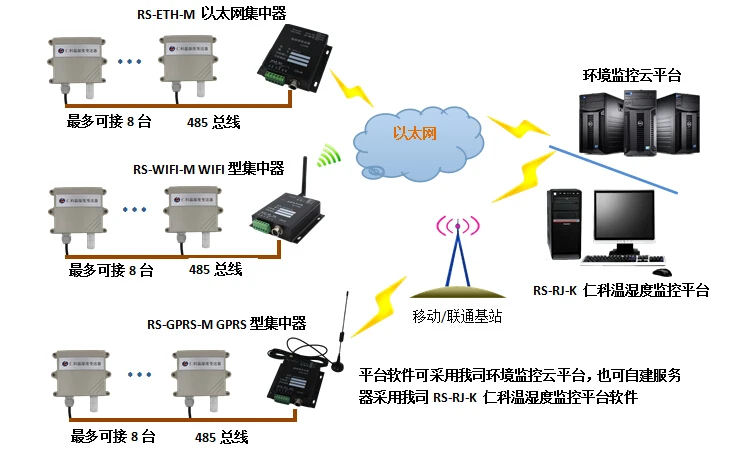

Через наш концентратор загружает данные на платформу мониторинга

Наши485Тип передатчика, может быть ближайший доступ к моему ОтделуRS-ETH-M илиRS-WIFI-M илиRS-GPRS-MТип данных через сетевой порт или концентраторWIFIИлиGPRS и т. Д.Данные отправляются на платформу удаленного мониторинга, можно получить доступ к концентратору8Платформа485Передатчик типа,1Платформа мониторинга может получить доступ к тысячам концентраторов.

Два варианта развития клиента

Адрес устройства по умолчанию для моей компании 1, скорость передачи данных 4800, отсутствие паритета, 8 бит данных, 1 стоп-бит. Может использоваться как два модуля разработки доступа к программному обеспечению хост-компьютера, PLC или конфигурации и т. Д., следующим образом:

(1) Разработка программного обеспечения ПК два раза

В соответствии со стандартным протоколом Modbus-RTU, используя запросы функционального кода 03 об оборудовании, инструкции по оборудованию после получения легального ответа. Интервал опроса программного обеспечения, а также рекомендации ожидания устанавливаются на 200 мс выше, приведены подробные протоколы общения и примеры, пожалуйста, обратитесь к инструкциям в соответствующем разделе спецификации.

(2) доступ к PLC или Kunlun state, управление питанием, программное обеспечение конфигурации Kingview.

2,1 новое оборудование для выбора "PLC"-"Modicon" --- "ModbusRTU".

2,2 при определении переменной тип переменной выбирает номер IO, а тип данных выбирает короткий (16-битный подписанный номер).

2,3 операционный регистр, выбор типа регистра «HR holding register (03 command)», Kunlun Tongtai состоит из четырех региональных выходных регистров, атрибут чтения и записи для «чтения» и регистрации влажности как 40001 (Контроль силы должен быть установлен на 1 уклон) или температуры 4000 8000 (Контроль силы должен быть установлен в 2 смещения).

2,4 рекомендация о таймауте связи и частоте приобретения установлена выше 200 мс.

2,5 после успешного общения значение регистра делится на 10 для получения данных о реальной температуре и влажности.
