| Описание: |
- Особенности:

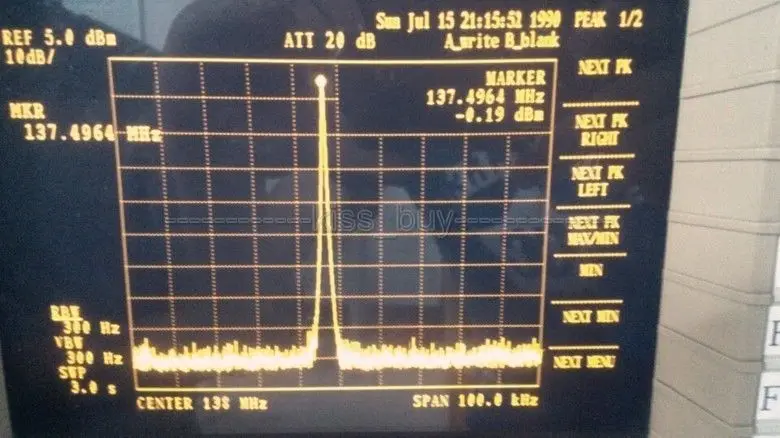

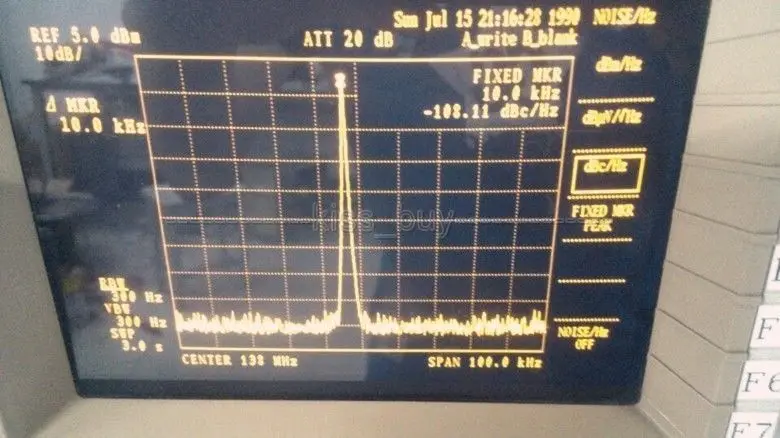

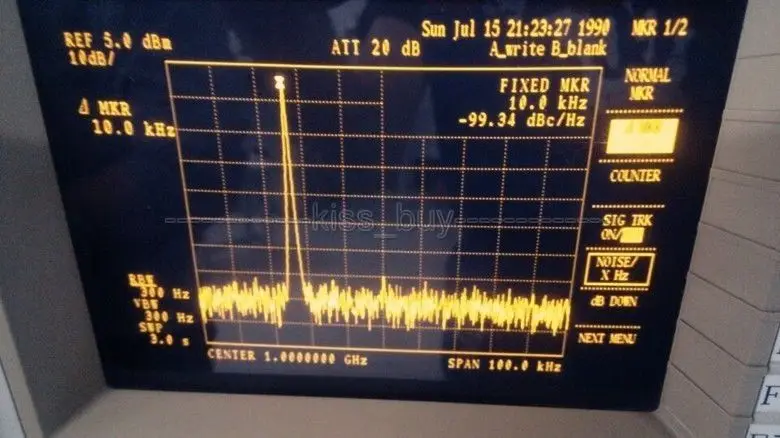

1, Диапазон выходной частоты: 35 m-4,4G (ADF4351) 2. Режим питания: 5 в источник питания 3. Режим управления: три линии SPI, Оригинальное программное обеспечение управления ПК ADI, которое может реализовывать все функции, включая частоту, частоту развертки и частоту уборки. 4, кристаллы по умолчанию + - 50 PPM 25 m, Фазовый шум-112 DBC @ 10 k См. Ниже 5, тестовые данные и программное обеспечение. Будет около нуля дБм. Фазовый шум от 35 м до 137,5 м лучше, чем 110 дбк @ 10 к 1 г лучше 100 дбк @ 10 к 2g лучше 93 DBC @ 10 k 2,2G лучше, чем 91 DBC @ 10 k 4,4G лучше, чем 82,3 dBc @ 10 k Лучше, чем 86,6 dBc @ 100 k Лучше, чем 102 DBC @ 200 k Вторая гармоника VCO 2,2G-4,4G DBC с этим листом данных очень близка, фактический Фазовый шум немного лучше, чем у ADF4350 ADF4351, рисунок основан на данных теста ADF4350. Многие люди спрашивают, что источник-это квадратная волна и Синусоидальная волна, 35 m-2,2G деление частоты-это квадратная волна, 2,2G-4,4G широкополосная VCO является внутренней, например, синусоидальный радиочастотный источник сигнала, пожалуйста, свяжитесь с владельцем 7, выход по умолчанию использует широкополосное соответствие, амплитуда точек будет близка к нулю DBM, если необходимо, чтобы соответствовать характеристической частотной точке, пожалуйста, сделайте свой собственный матч. ADF4350 + высокоскоростная панель USB2.0 + Оригинальное программное обеспечение для ПК ADI = 218 ADF4351 + высокоскоростная панель USB2.0 + Оригинальное программное обеспечение для ПК ADI = 248 2: тестовая диаграмма данных тест-инструмент 100 Гц RBW - 8g спектральный инструмент, VBW 300 Гц, может фактически инструмент до 10 Гц RBW, потому что баланс тестовая скорость, таким образом, измеренный Фазовый шум будет лучше, чем указанное ниже значение, если есть лучший спектр фазового шума, Фазовый шум может быть протестирован. 1.137.5 м Испытание на узор
- Посылка содержание
100% Фирменная Новинка 1x35 м-4,4 гПлата разработки источника сигнала ADF4351
|
|
