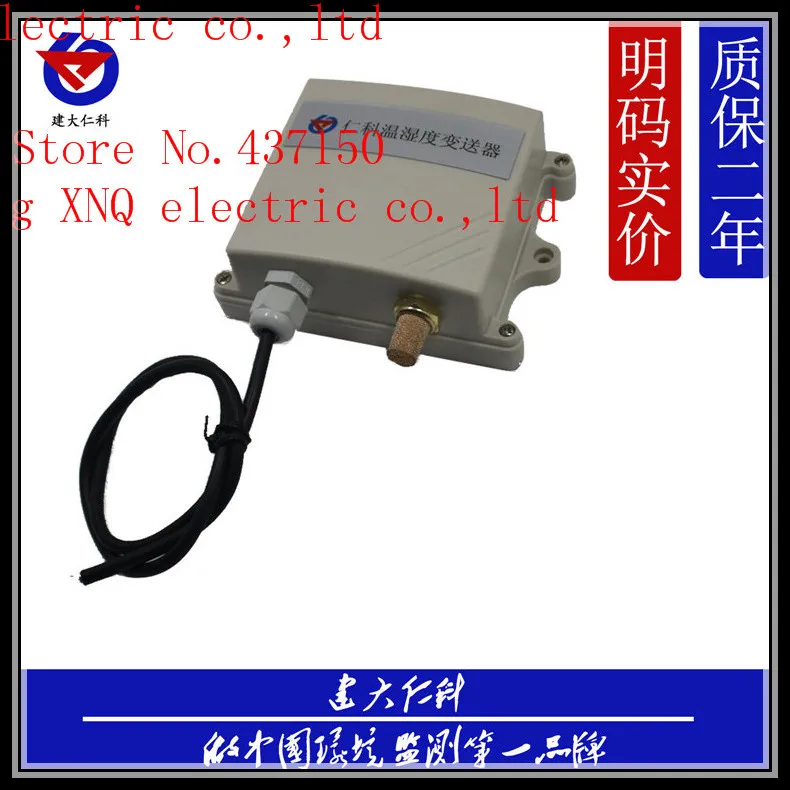

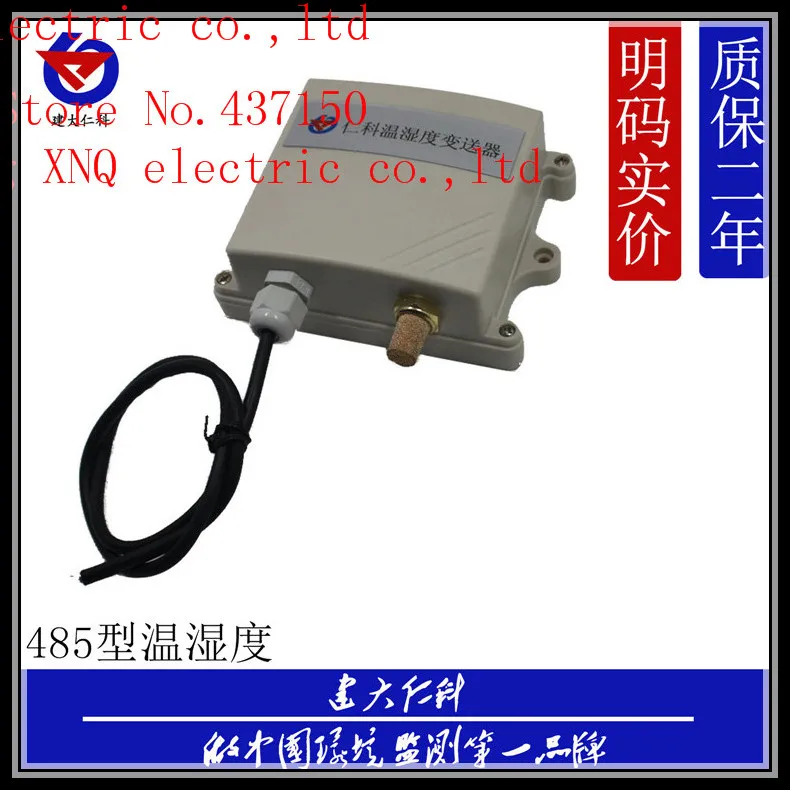

Комнатный датчик температуры и влажности Датчик RS485 выход Водонепроницаемый

Комнатный датчик температуры и влажности Датчик RS485 выход Водонепроницаемый

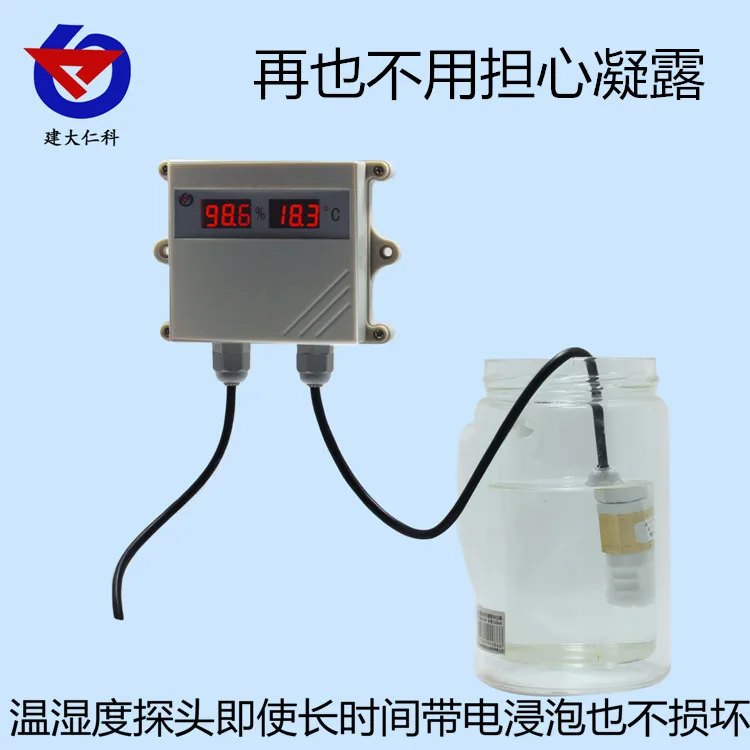

Этот продукт имеет высокую степень защиты оболочки, степень защиты IP65, дождь и снег и хорошую воздухопроницаемость. Схема использует импорт в США промышленных микропроцессорных чипов, импортный Высокоточный Температурный датчик, чтобы обеспечить отличную надежность продукта, высокую точность и совместимость.

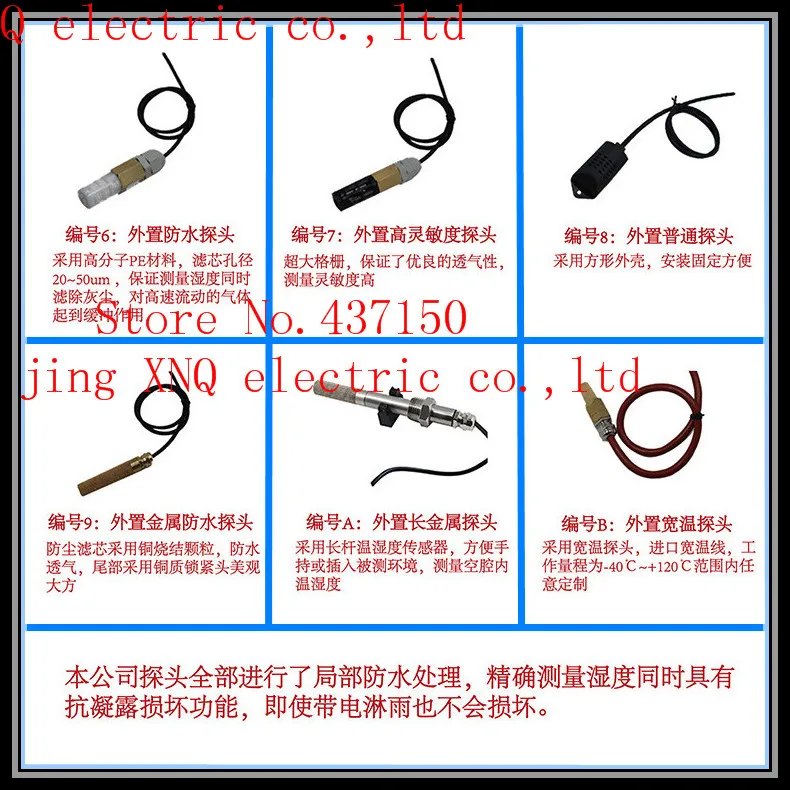

Продукт принимает оболочку зонда спекания частиц, зонд непосредственно соединен с корпусом оболочки и внешний вид красивый и щедрый. Тип выходного сигнала разделен на RS485, стандартный протокол Modbus, поддерживает две разработки.

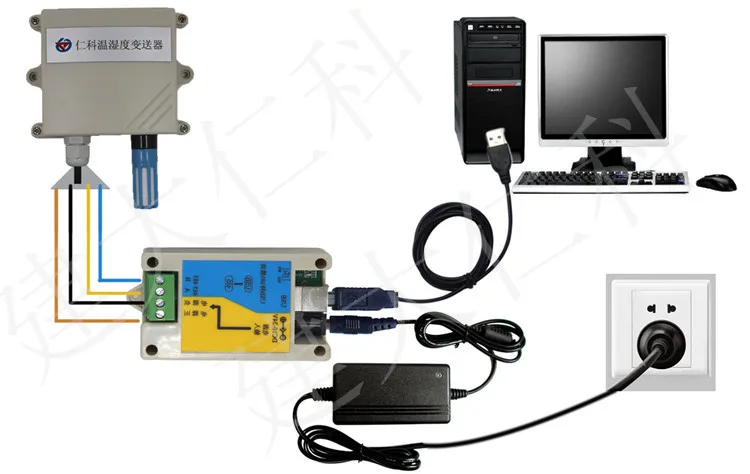

(1) аппаратное соединение

Оборудование через USB 485 для подключения компьютера (Примечание: конфигурация, шина 485 только 485 комплектов из 1 устройства)

(2) Компьютерная работа

(1) Установите usb-накопитель на 485
(2) Откройте программное обеспечение

Выберите «программное обеспечение отладки»-"485Программное обеспечение конфигурации параметров ", findОткрывается.

(3) конфигурация параметров

Выберите правильный com-порт («Мой компьютер-свойства-диспетчер устройств-порт», который просматривает com-порт), на следующем рисунке перечисляется несколько различных 485 драйвер преобразователя.

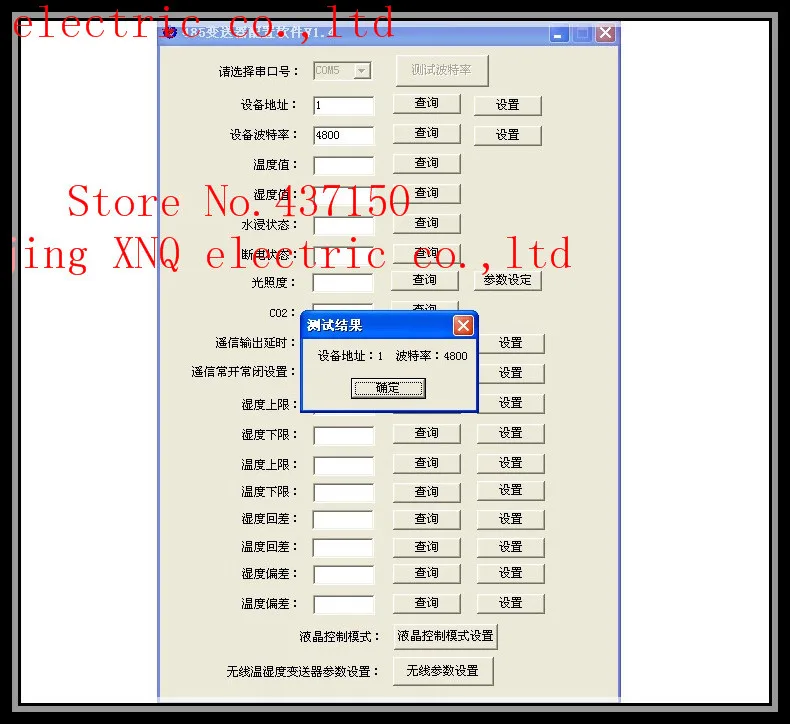

(2), отдельное оборудование заземления и включения питания, нажмите на кнопку тестирования программного обеспечения скорость передачи данных, программное обеспечение проверит скорость передачи данных и адрес текущего устройства, скорость передачи данных по умолчанию для 4800 бит/с. По умолчанию указан адрес 0x01.

В-третьих, в соответствии с необходимостью изменения числового адреса или нажмите, чтобы установить скорость передачи данных. В то же время можно проверить состояние функции устройства.

В-четвертых, если тест прошел успешно, пожалуйста, проверьте подключение оборудования и Установку Драйвера 485.

Клиенты могут воспользоваться следующими функциями:

(1)Оборудование через485Непосредственно загрузите наше программное обеспечение для мониторинга.

(2)Наше оборудование будет загружать концентратор данных (RJ45/WIFI/GPRS)Сетевое загружать данные.

(3)Клиент два развития

Оборудование через 485 линииНепосредственно загрузите наше RS-RJ-K программное обеспечение

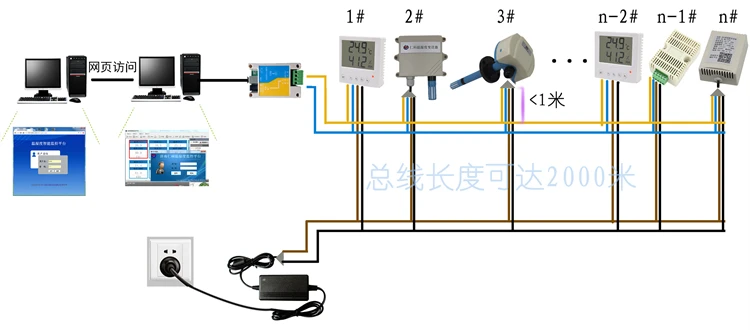

Наши485Тип передатчик через485Автобус, доступ в мой отделRS-RJ-KПлатформа мониторинга температуры и влажности. Осуществление централизованного мониторинга оборудования для измерения температуры и влажности кабельным способом.

RS-RJ-KПрограммное обеспечение может устанавливать параметры локально и удаленно через веб-страницы.

Локальное представление, экспорт данных истории, данных тревоги, Excel, PPT, PDF, локальное представление, печать истории и экспорт изображения.

Удаленный просмотр через Интернет, экспорт истории данных, данных тревоги Excel,Просмотр, Печать истории и экспорт изображения.

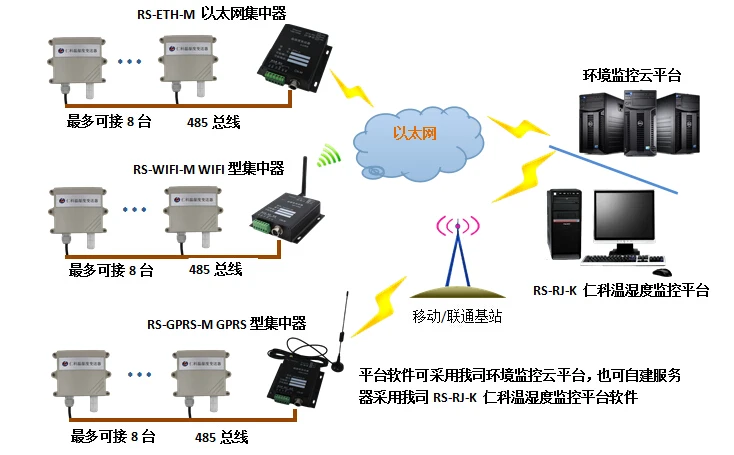

Через наш концентратор загружает данные на платформу мониторинга

Наши485Тип передатчика, может быть ближайший доступ к моему ОтделуRS-ETH-M илиRS-WIFI-M илиRS-GPRS-MТип данных через сетевой порт или концентраторWi-FiИлиGPRS и т. д.Данные отправляются на платформу удаленного мониторинга, можно получить доступ к концентратору8Туфли на платформе485Тип передатчик,1Платформа мониторинга может получить доступ к тысячам концентраторов.

Клиент два развития

Адрес устройства по умолчанию для моей компании 1, скорость передачи данных 4800, отсутствие паритета, 8 бит данных, 1 стоп-бит. Может использоваться как два модуля разработки доступа к программному обеспечению хост-компьютера, PLC или конфигурации и т. Д., следующим образом:

(1) Разработка программного обеспечения ПК два раза

В соответствии со стандартным протоколом Modbus-RTU, используя запросы функционального кода 03 об оборудовании, инструкции по оборудованию после получения легального ответа. Интервал опроса программного обеспечения, а также рекомендации ожидания устанавливаются на 200 мс выше, приведены подробные протоколы общения и примеры, пожалуйста, обратитесь к инструкциям в соответствующем разделе спецификации.

(2) доступ к PLC или Kunlun state, управление питанием, программное обеспечение конфигурации Kingview.

2,1 новое оборудование для выбора "PLC"-"Modicon" --- "ModbusRTU".

2,2 при определении переменной, тип переменной выбирает ввода-вывода номер и тип данных выбирается самый короткий (16 бит подписанный номер).

2,3 операционный регистр, выбор типа регистра "HR holding register (03 command)", Kunlun Tongtai состоит из четырех региональных выходные регистры, атрибут чтения и записи для «чтения» и регистрации влажности как 40001 (Контроль силы должен быть установлен на 1 уклон) или температуры 4000 8000 (Контроль силы должен быть установлен в 2 смещения).

2,4 рекомендация о таймауте связи и частоте приобретения установлена выше 200 мс.

2,5 после успешного общения значение регистра делится на 10 для получения данных о реальной температуре и влажности.
