Описание товара
Могут быть предъявлены вам к оплате 10 DS18B20 датчик температуры (линия три) вход переменного тока, высокая скорость параллельного приобретения DS18B20 датчик температуры для контроля температуры в реальном времени, высокая скорость, широкий диапазон температур от-55 до 125 градусов C, расстояние передачи больше 100 м; И Обнаружение датчика или линейной аномальности; 5 цифровых трубчатых дисплеев, Отображение значений температуры вращения в реальном времени для каждого канала. Удобное место для просмотра температуры в реальном времени.
MB10TD 10ДорогаDS18B20Блок захвата температуры и влажности, интерфейс программного обеспечения
Первая глава о продукте
A. Резюме
MB10TD 10Модуль сбора температуры ds18b20, может собирать 10 американских полупроводниковых датчиков температуры ds18b20. Температурный датчик с высокой точностью и хорошей стабильностью. Модуль сбора данных температурный сигнал на выход через интерфейс RS485; С использованием технологии Modbus-RTU можно адаптировать к ПЛК, экрану человеческого аппарата, DCS и конфигурационному программному обеспечению.
Модуль обновления в реальном времени датчика оперативном режиме, через соответствующий реестр статус запроса, может быть мониторинг в реальном времени внешнего подключения 10 способ DS18B20sensor оперативном режиме.
Используется для сбор данных о температуре холодильного хранения, теплицы для овощей, индустрия размножения животных, мониторинг окружающей среды, контроль температуры, выведение яиц, охлаждение гранитной медицины, сбор и контроль различных экологических температур и т. д.
Два. Характеристика
1. Высокоскоростной параллельный датчик температуры DS18B20, хороший мониторинг температуры в реальном времени.
2. Мониторинг в режиме реального времени состояния датчика DS18B20online, для облегчения пользователю решения проблемы и позиционирования местоположения неисправности.
Три 5Цифровой трубчатый дисплей Bit, дисплей вращения, значение температуры в реальном времени каждого канала, чтобы облегчить просмотр температуры в реальном времени.
4. Используя стандартный протокол Modbus-RTU, может быть адаптирован к ПЛК, экрану man-machine, DCS, различному конфигурационному программному обеспечению и т. д.
Пять Защита связи: Изолированная связь RS485, выходной интерфейс сигнала с использованием защиты от перенапряжения и перегрузки по току.
Шесть Защита от полярности мощности.
Три. Технический индекс
|
Проект |
Параметры |
|
Входной сигнал температуры и влажности |
1Вход канал: 10 каналов Температурный датчик обнаружения сигнала 2Тип датчика: DS18B2 (полупроводник Даллас 0US) 3Частота дискретизации: 10 каналов параллельно, один раз на 4 мс. 4Диапазон измерения: -55 ~ 125 C (бетон в соответствии посылка ком) 5Разрешение: 0,1 градусов C (точность сбора 12 бит) 6Расстояние передачи: > = 100 метров. |
|
Дисплей |
1. Оставил первый Зеленый цифровой модуль отображения номера канала 2. Прямое четыре красных значения температуры с цифровым дисплеем, существует Десятичная точка. |
|
RS485 Выход связи |
1Связь протокол: MODBUS-RTU 2Тип интерфейса: электрическая изоляция связи RS485, выходной интерфейс с использованием защиты от перенапряжения и перегрузки по току 3Скорость передачи бод: 1200. 2400, 4800, 9600, 38400, 57600, 19200 и 115200bps 4Проверка: Нет проверки паритета, проверка паритета 5. Настройки: адрес модуля, скорость БОД, биты паритета могут быть заданы программным обеспечением 6Расстояние связи: 9600 бит/с, 1200 метров СемьRS485Защита Цепи связи и изоляционного напряжения процессора: 1500 В |
|
Размер модуля |
65 мм* 46 мм * 28,3 мм |
|
Способ установки |
Стандартная установка направляющей DIN (направляющая 35 мм) |
|
Рабочая среда |
Температура: -10 ~ + 55 Температура влажности: 35 ~ 85% (не роса) |
|
Рабочий источник питания |
1Напряжение питания: 10 В ~ 30 В, широкий диапазон источника питания с защитой полярности источника питания 2Потребляемая мощность: менее 1,5 Вт |

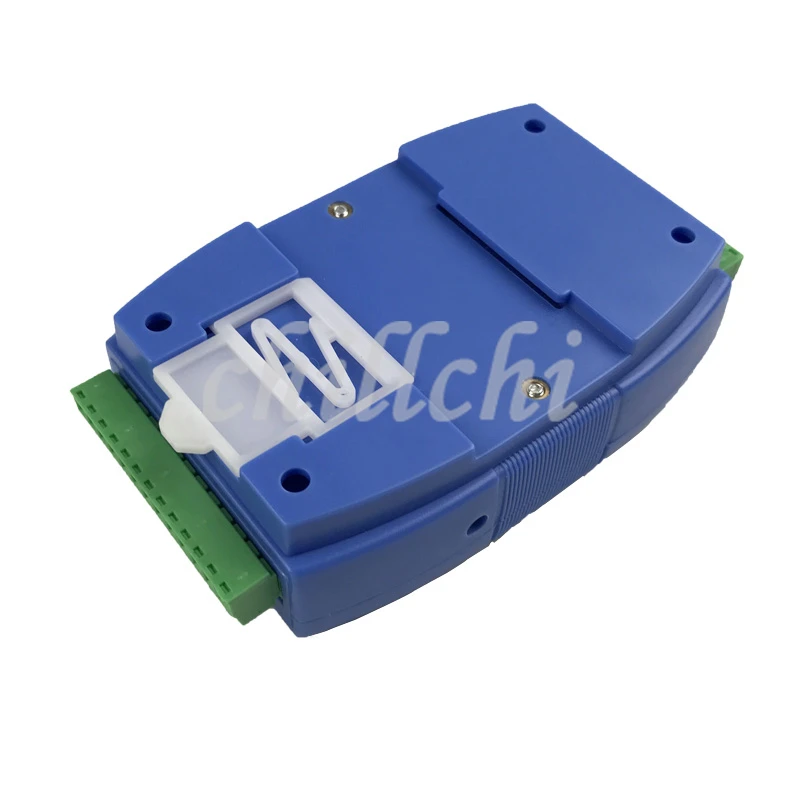

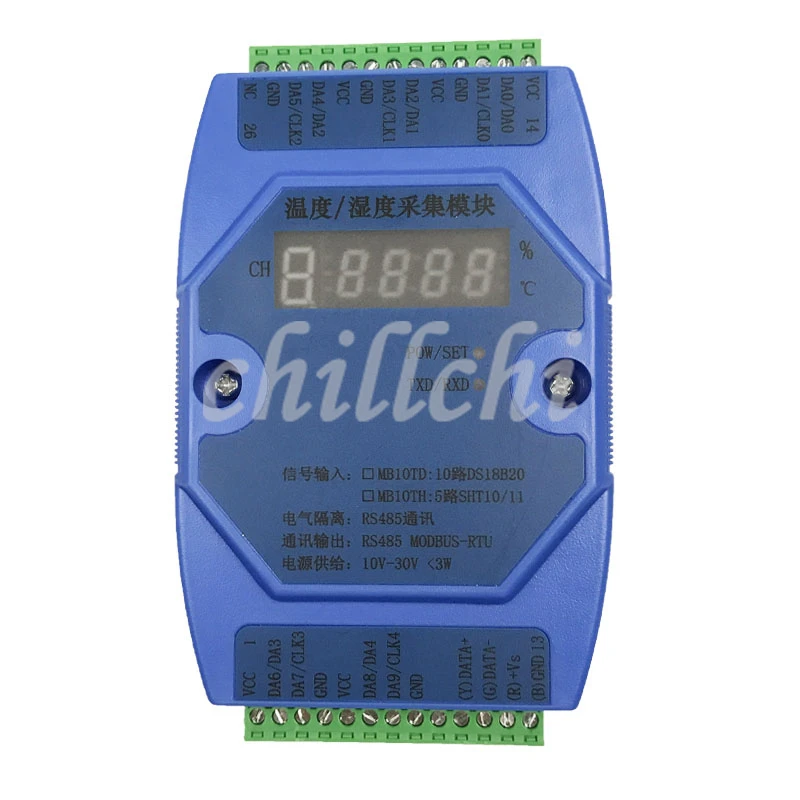

Четвертое. Внешний вид изделия
Пять. Спецификация светового Индикатора модуля и функции переключателя
1. POW/набор;Индикатор рабочего состояния модуля
A.Светильник: модуль работает в рабочем состоянии. B. Светильник: модуль имеет записанные параметры конфигурации, необходимо повторно включить питание.
2. TXD/RXD:Индикация состояния связи
A.Зеленый светильник вспышки: сообщение получает данные B. Красный светильник: модуль передает данные
C.Светильник всегда горит: данные + и данные-на линии связи RS485 подключены к обрату, иначе соединение сломается.
Три Внутренний верхний левый угловой переключатель сброса
A. Когда параметры связи (адрес модуля, скорость БОД, паритет бита) не знают или параметры связи неправильной спецификации, и не могут установить коммуникацию контактного модуля, решение предназначено для сброса параметров связи; мы используем зажим, чтобы удерживать переключатель сброса, который не открывается, через 5 секунд после [POW/SET] Модуль красных световых индикаторов, отпустите переключатель сброса, связи с сбросом параметров до тех пор, пока модуль питания после времени перезапуска, параметры связи модуля были сброшены.
B. Параметры связи после сброса: Адрес: 1, скорость бод: 9600bps, паритет: нет.

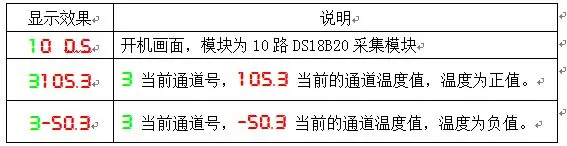

4. Цифровой трубчатый дисплей

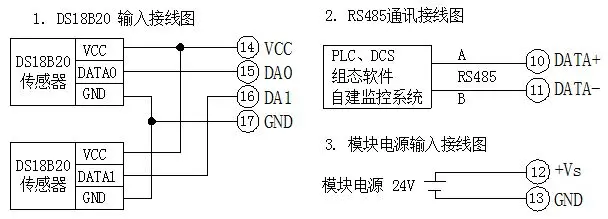

Шесть. Стандартная схема подключения
Семь. Определение клеммы
|
Терминал |
Наименование |
Объяснение |
|
Терминал |
Наименование |
Объяснение |
|
1 |
VCC |
DS18B20Power + |
26 |
NC |
Пустой |
|
|
2 |
DA6 |
DS18B20Сигнал 6 |
25 |
GND |
DS18B20Источник питания |
|
|
3 |
DA7 |
DS18B20Сигнал 7 |
24 |
DA5 |
DS18B20Сигнал 5 |
|
|
4 |
GND |
DS18B20Источник питания |
23 |
DA4 |
DS18B20Сигнал 4 |
|
|
5 |
VCC |
DS18B20Power + |
22 |
VCC |
DS18B20Power + |
|
|
6 |
DA8 |
DS18B20Сигнал 8 |
21 |
GND |
DS18B20Источник питания |
|
|
7 |
DA9 |
DS18B20Сигнал 9 |
20 |
DA3 |
DS18B20Сигнал 3 |
|
|
8 |
GND |
DS18B20Источник питания |
19 |
DA2 |
DS18B20Сигнал 2 |
|
|
9 |
|
|
18 |
VCC |
DS18B20Power + |
|
|
10 |
Данные + |
A RS485Коммуникация + |
17 |
GND |
DS18B20Источник питания |
|
|
11 |
Данные- |
B RS485Коммуникация- |
|
16 |
DA1 |
DS18B20Сигнал 1 |
|
12 |
+ Vs |
Входная мощность + |
|
15 |
DA0 |
DS18B20Сигнал 0 |
|
13 |
GND |
Входная мощность- |
|
14 |
VCC |
Схематическая Схема блока
Глава 2МодбусРегистрация и описание протокола связи
Один. Код функции MODBUS и диапазон адресов, поддерживаемые модулем
|
Тип регистрации |
Диапазон адресов |
Функциональный код |
Описание функционального кода |
|
Регистратор Двоичного Ввода |
10001-10010 |
0x02H |
Считывает один или несколько бинарных вводов |
|
Входной Регистратор |
30001-30010 |
0x04H |
Прочтите один или несколько входных рееров |
|
Удерживающий Регистратор |
40033-40043 40065-40076 40129-40132 |
0x03H |
Прочтите один или несколько записей |
|
0x06H |
Записывайте данные в регистраторе |
||
|
0x10H |
Записывайте одну или несколько данных в регистраторе |
Два. Описание определения регистрации
1. Двоичное количествоРегистрация(0x02 ч)
|
Адрес |
Параметры |
Чтение/запись |
Минимальный |
Макс |
Описание |
|
10001 |
DI0 |
Только для чтения |
0 |
1 |
Aisle0 DS18B20online статус |
|
10002 |
DI1 |
Только для чтения |
0 |
1 |
Aisle1 DS18B20online статус |
|
10003 |
DI2 |
Только для чтения |
0 |
1 |
Aisle2 DS18B20online статус |
|
10004 |
DI3 |
Только для чтения |
0 |
1 |
Aisle3 DS18B20online статус |
|
10005 |
DI4 |
Только для чтения |
0 |
1 |
Aisle4 DS18B20online статус |
|
10006 |
DI5 |
Только для чтения |
0 |
1 |
Aisle5 DS18B20online статус |
|
10007 |
DI6 |
Только для чтения |
0 |
1 |
Aisle6 DS18B20online статус |
|
10008 |
DI7 |
Только для чтения |
0 |
1 |
Aisle7 DS18B20online статус |
|
10009 |
DI8 |
Только для чтения |
0 |
1 |
Aisle8 DS18B20online статус |
|
10010 |
DI9 |
Только для чтения |
0 |
1 |
Aisle9 DS18B20online статус |
2. Входной Регистратор(Код функции: 0x04 ч)
|
Адрес |
Параметры |
Чтение/запись |
Минимальный |
Макс |
Описание |
|
30001 |
Температура aisle0 ds18b 20 |
Только для чтения |
-55,0 |
125 |
Значение температуры 0,1/бит |
|
30002 |
Температура aisle1 ds18b 20 |
Только для чтения |
-55,0 |
125 |
Значение температуры 0,1/бит |
|
30003 |
Температура aisle2 ds18b 20 |
Только для чтения |
-55,0 |
125 |
Значение температуры 0,1/бит |
|
30004 |
Температура aisle3 ds18b 20 |
Только для чтения |
-55,0 |
125 |
Значение температуры 0,1/бит |
|
30005 |
Температура aisle4 ds18b 20 |
Только для чтения |
-55,0 |
125 |
Значение температуры 0,1/бит |
|
30006 |
Температура aisle5 ds18b 20 |
Только для чтения |
-55,0 |
125 |
Значение температуры 0,1/бит |
|
30007 |
Температура aisle6 ds18b 20 |
Только для чтения |
-55,0 |
125 |
Значение температуры 0,1/бит |
|
30008 |
Температура aisle7 ds18b 20 |
Только для чтения |
-55,0 |
125 |
Значение температуры 0,1/бит |
|
30009 |
Температура aisle8 ds18b 20 |
Только для чтения |
-55,0 |
125 |
Значение температуры 0,1/бит |
|
30010 |
Температура aisle9 ds18b 20 |
Только для чтения |
-55,0 |
125 |
Значение температуры 0,1/бит |
3. Удерживающий Регистратор (Функциональный Код:0x03H, 0x06H, 0x10H)
|
Адрес |
Параметры |
Чтение/запись |
Минимальный |
Макс |
Описание |
|||
|
40065 |
Тип оборудования |
Только для чтения |
0 |
256 |
0x0B(MB10TD 10 модуль сбора температуры и влажности дороги) |
|||
|
40066 |
Состояние устройства |
Только для чтения |
0 |
0x0101 |
Bit4: состояние кнопки сброса Bit0: флаг запроса сброса модуля |
|||
|
40067 |
Напряжение модуля |
Только для чтения |
0 |
300 |
0,0-29,9 Veachbit 0,1 V |
|||
|
40068 |
Температура модуля |
Только для чтения |
0 |
100 |
-20,0-100,0 eachbit 0,1 |
|||
|
40069 |
Версия продукта |
Только для чтения |
0 |
65535 |
Аппаратная версия (high8Bit) + версия программного обеспечения (low8Bit) |
|||
|
40070 |
Информация о производстве |
Только для чтения |
0 |
65535 |
Год (high8Bit) + номер партии (low8Bit) |
|||
|
40071 |
Адрес модуля |
Чтение/запись |
1 |
247 |
1 (по умолчанию) |
|||
|
40072 |
Скорость передачи бод |
Чтение/запись |
0 |
7 |
0(1200) 1(2400) 2(4800) 3(9600)default4 (19200) 5 (38400) 6 (57600) 7 (115200) |
|||
|
40073 |
Проверьте цифру |
Чтение/запись |
0 |
2 |
0 (без проверки) default1 (четный паритет) 2 (странный паритет) |
|||
Три. Значение выборки температуры и влажности (30001-30004) преобразовано в фактический метод расчета данных
1. Инструкции по расчету
|
Входной Тип |
Диапазон измерений |
Разрешение дисплея |
Расчет фактического значения |
|
Температура |
-2055 |
0,1 |
Каждый номер соответствует 0,1 |
2. Пример расчета
Например, канал 0 (30001) Показание цифр составляет 1234, затем фактическая температура канала 0 составляет 1234/10 = 123,4
Четвертое. Модбус ртуПример связи
Чтение10Пример данных о температуре канала (адрес модуля:1)
TX: 01 04 00 00 00 0A 70 0D
RX: 01 04 14 00 BD 00 BC 00 B9 00 BC 00 BF 00 BB 00 BA 00 BF 00 BB 00 BE 65 F9
Глава 3 Конфигурация продукта
Один. Настройки связи
1. Стандартные заводские параметры связи
|
Проект |
Адрес регистрации |
Описание |
По умолчанию |
|
Адрес |
40071 |
1(По умолчанию) |
1 |
|
Скорость передачи бод |
40072 |
0 (1200) 1 (2400) 2 (4800) 3 (9600) 4 (19200) 5 (38400) 6 (57600) 7 (115200) |
3 |
|
Проверьте цифру |
40073 |
0 (Нет проверки.)По умолчанию1 (Равномерный паритет) 2 (Странный паритет) |
0 |
|
Бит для передачи данных |
--- |
Не регулируется |
8Бит |
|
Стоп-бит |
--- |
Не регулируется |
1Бит |
2. Параметры сброса связи
1) Почему сбрасывают Параметры связи:
A) Пользователь забыл настройки параметров связи и не может связываться с модулем.
B) Пользователь по ошибке установил настройки параметров связи и не может связываться с модулем.
2) Как сбросить параметры связи
A) Нажмите и удерживайте сенсорный переключатель на правой стороне модуля более 5 секунд, пока не загорится светильник индикатор модуля [POW/SET] светильник затем отпустите сенсорный выключатель, который был удержен.
B) Параметры связи были сброшены до значений по умолчанию после того, как модуль отключен и снова включен.
3. Пример настройки параметров связи
A. Параметры текущей связи: Адрес: 1, коэффициент бод: 9600 бит/с, без знака проверки
B. Параметры связи, которые должны быть установлены: Адрес: 2, скорость передачи бод: 19200bps, проверьте символ нет
C. Организуйте записи команд с помощью кода функций 0x10 для организации команд.
|
Проект |
Количество байт |
Данные |
|
Адрес |
1 |
0x01 |
|
Функциональный код |
1 |
0x10 |
|
Первоначальный адрес |
2 |
0x0046 |
|
Количество записей |
2 |
0x0003 |
|
Количество байт |
1 |
0x06 |
|
Данные 1 |
2 |
0x0002 |
|
Данные 2 |
2 |
0x0004 |
|
Данные 3 |
2 |
0x0000 |
|
CRCcheck |
2 |
0x3C4A |
D. Инструкции по отправке:01 10 00 46 00 03 06 00 02 00 04 00 00 3C 4A
Смотрите так же другие товары:
