F07807 F JMT 680PRO PX4 GPS 2 4G 10CH 5 8G Видео FPV RC Hexacopter полный комплект RTF DIY Дрон Combo MINI3D Pro Gimbal|fpv

JMT ТАРО 680PRO PX4 32 бит GPS 2,4G 10CH 5,8G передача видео FPV RC Hexacopter полный комплект RTF DIY RC Дрон комбо с MINI3D Pro Gimbal (без камеры)

Продукт-это версия «сделай сам», разобранный комплект и руководство по эксплуатации, пожалуйста, учтите это перед заказом.

Наш техник поможет клиенту сварить некоторую проводку для ESC, и мы проверим все электронные детали перед отправкой.

Если у Вас возникли какие-либо технические вопросы, пожалуйста, напишите нам, но не открывайте спор или оставьте отрицательный отзыв.

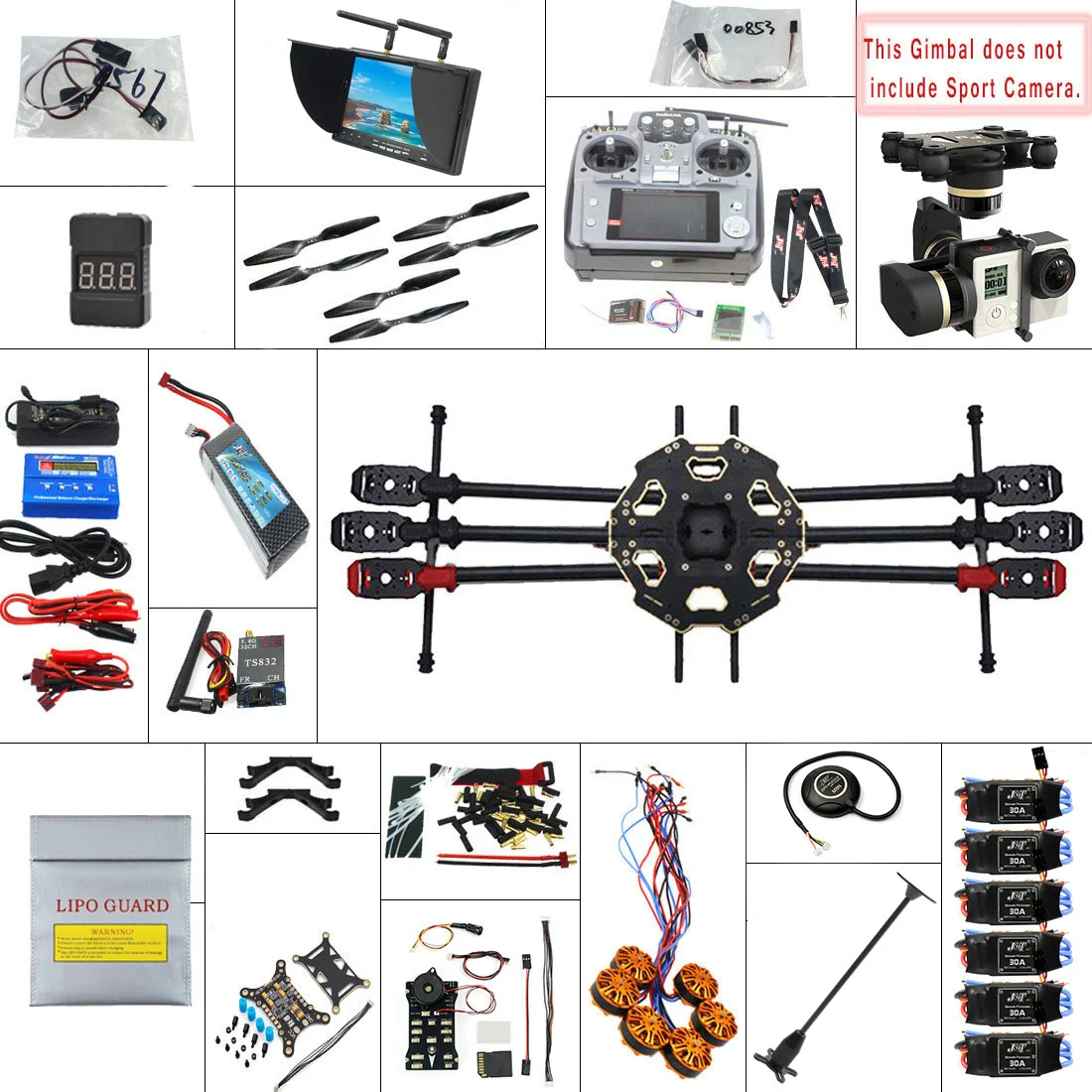

Комплектация:
1x ТАРО 680PRO складной Hexacopter самолет рама комплект TL68P00
6x3508 700KV 198 W дисковый двигатель
6x HOBBYWING Platinum-30A-Pro 2-6 S 30A регулятор скорости ESC OPTO
1x PX4 PIX 2.4.8 32 бит Контроллер полета интегрировать PX4FMU PX4IO переключатель безопасности зуммер 4G SD

Пропеллер из углеродного волокна CW CCW 1255 (пара) 3x12x5,5 3 K

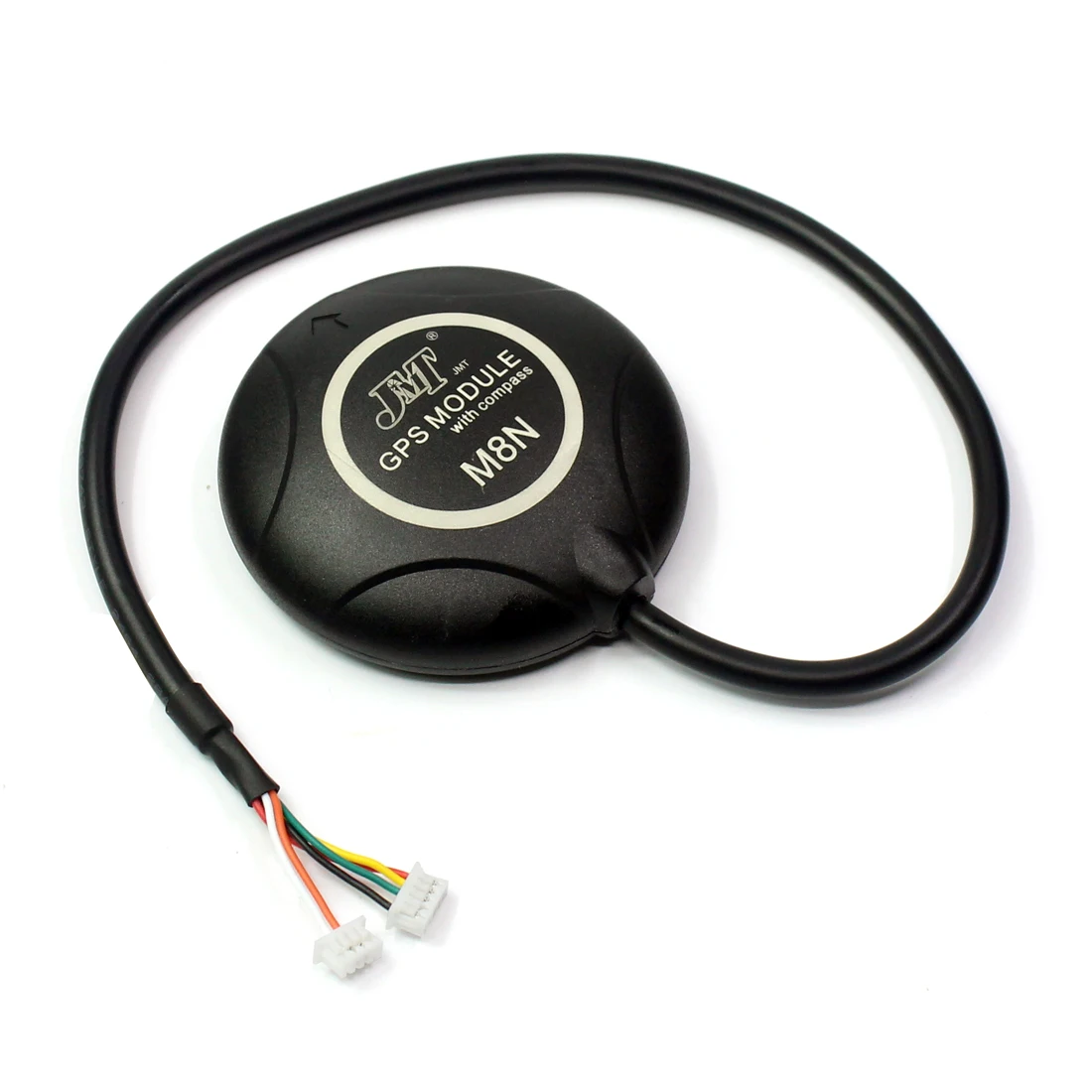

1x Мини M8N GPS модуль NEO-M8N GPS

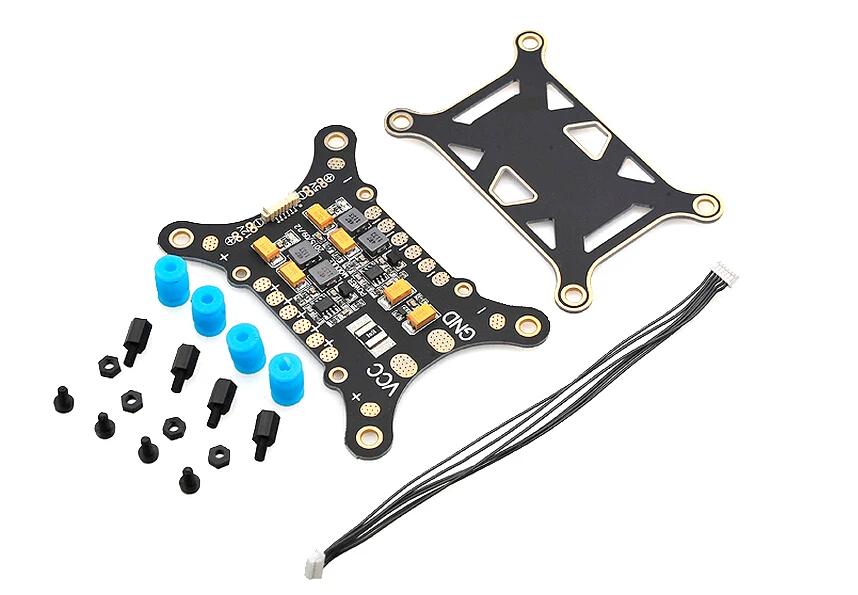

1x5 в 1 амортизирующая пластина демпфирования интегрированный модуль питания ESC распределительная плата питания 5В и 12В BEC

1x CNC GPS анти-помех держатель антенны Стент чехол
1x Радиоуправляемый передатчик RadioLink AT10 2,4G 10CH система дистанционного управления с R10D приемником

1x FeiYu Mini 3D PRO 3-осевой мини Бесщеточный 3D карданный для Gopro Hero 3 3 + Gopro Hero 4

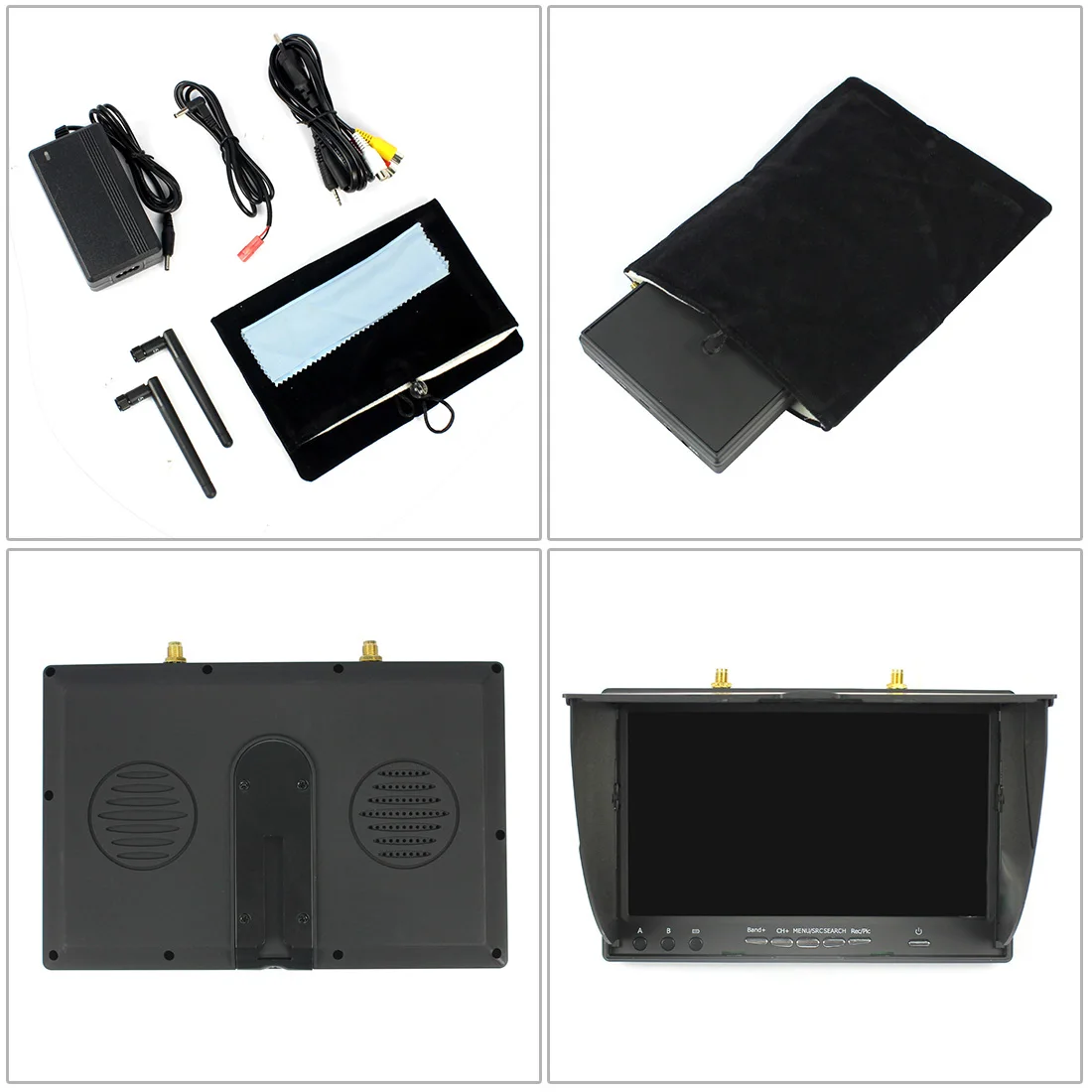

1x Boscam Galaxy D2 7in FPV монитор/дисплей Встроенный 5,8G 32CH двойной приемник с держателями, аккумулятор 4000 мАч и Солнцезащитная крышка

1x FPV 600 mw Воздушная фотография TS832 5,8G 40CH AV Передатчик системы

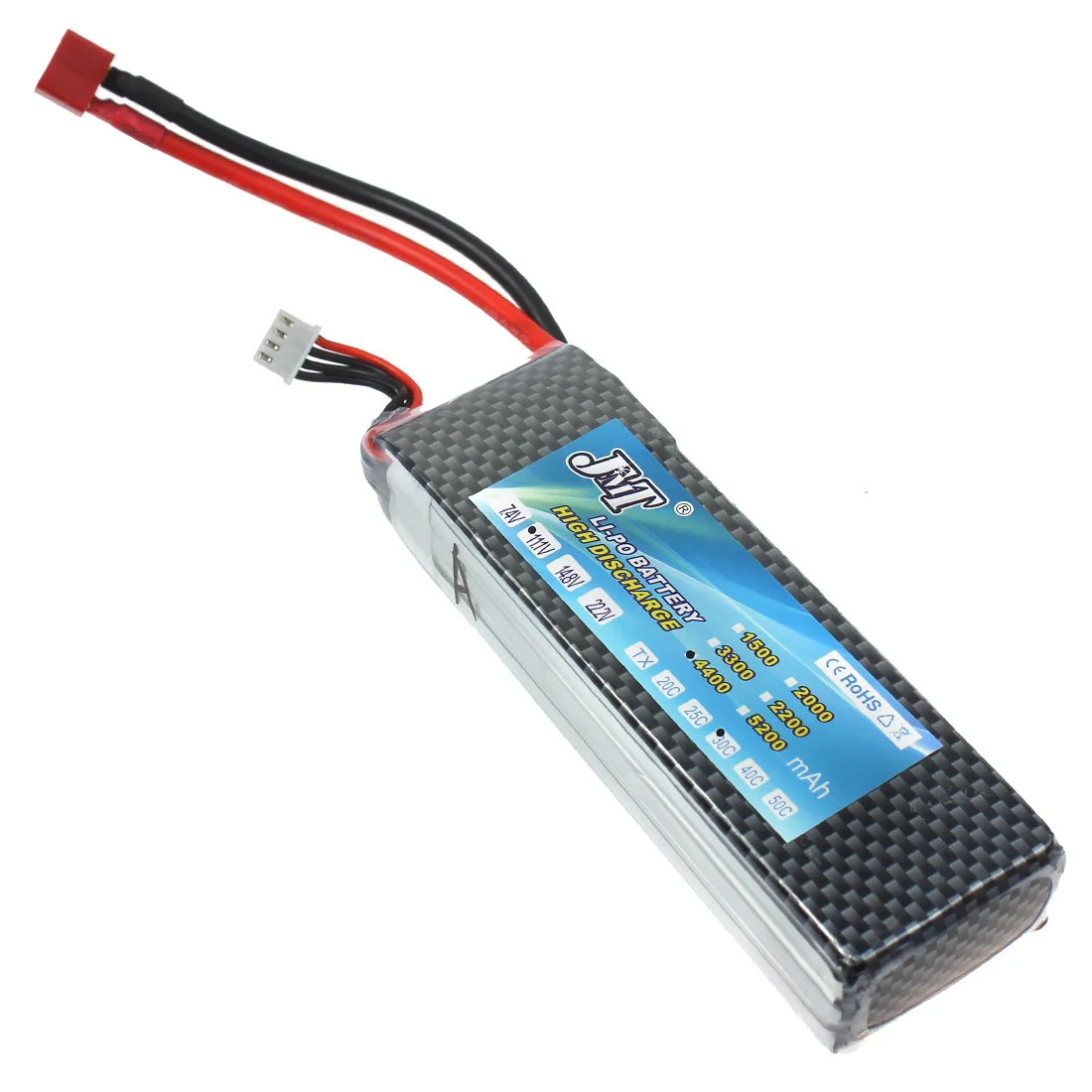

1x3 S Lipo батарея 11,1 V 4400 mAh 30C T вилка
1x SKYRC iMAX B6 Mini 60 w Lipo зарядное устройство для зарядки и 12V5A адаптер питания переменного тока
2x крепление для камеры Таро TL68A01 монтажный крюк для камеры FPV

1 Набор инструментов (сумка)
1x AV Аудио Видео выход 5 V вход питания FPV кабель, адаптер для зарядки FPV Для Gopro Hero 3

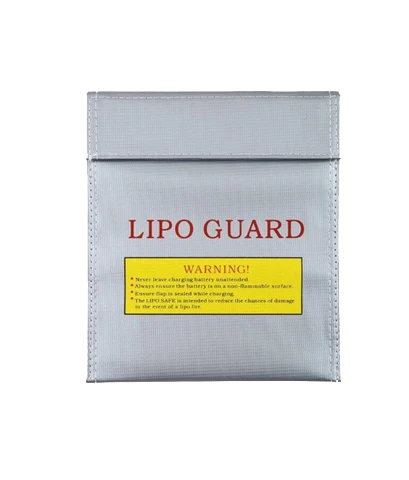

1x пожаробезопасный литий-полимерный защитный чехол для аккумулятора

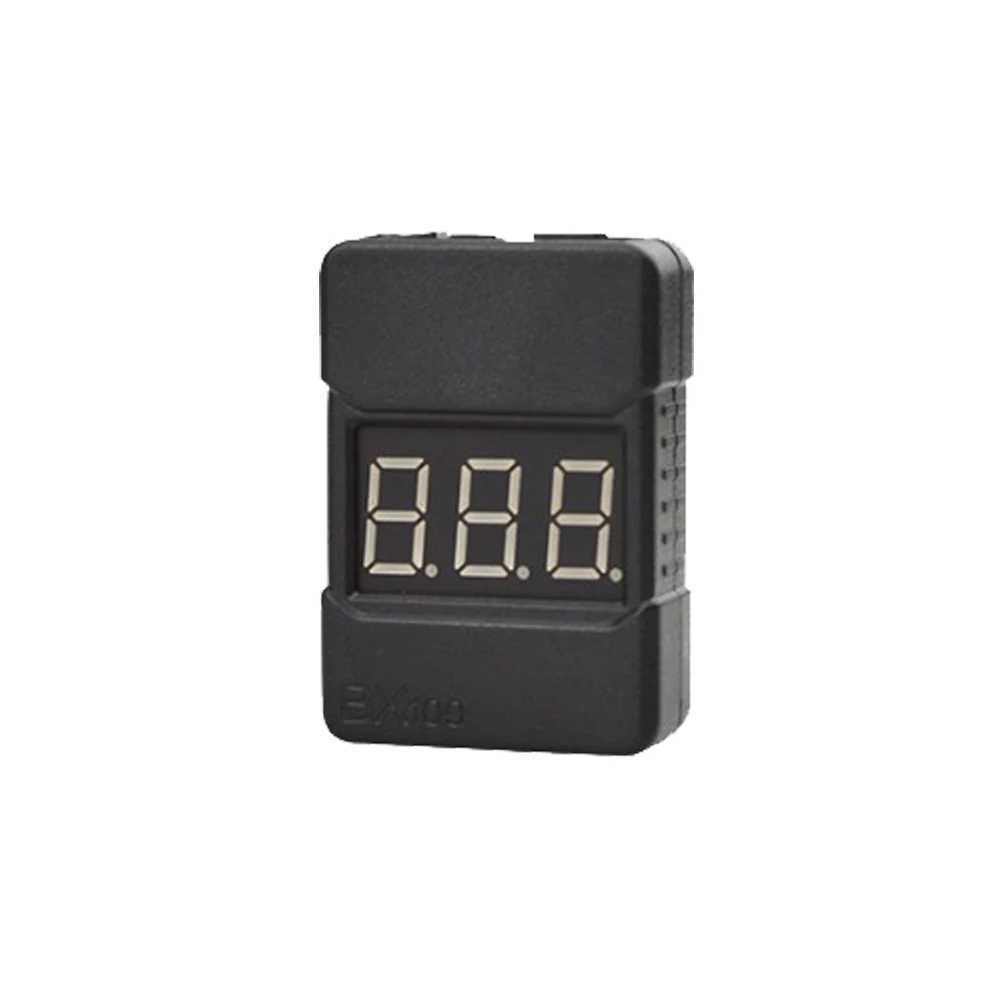

1x BX100 1-8 S Lipo тестер напряжения батареи/сигнал тревоги низкого напряжения/проверка напряжения батареи с двумя динамиками

1x шейный ремешок передатчика

Рамка:
· Складная рама TAROT 680PRO Hexcopter-это усовершенствованная версия рамы серии 680. Оригинальный дизайн TAROT, с более низким G. C., лучшей стабильностью, большим пространством и броским внешним видом.
· Оснащен высокопрочной печатной платой, которая делает соединение более быстрым и безопасным.
· Toray 3 K полые углеродные волоконные бумы, обработанные ЧПУ.
· Новое складное крепление 16 мм CF, с более широкой 3-точечной поддержкой, расширенная поверхность с углеродистой пластиной
· Новый рукав стрелы изготовлен из усиленного нейлона, фиксируется ступенчатым винтом M2.5.
· С защитным замком, предотвращает повреждение посадочного механизма.
· Добавлен бесщеточный ESC монтажное отверстие, защита кабеля и конструкция зажима на креплении двигателя.
· С двойным цветным внешним видом, обеспечивает сильный визуальный фокус.
· ТАРО 680PRO шестигранный складной каркас предназначен для портативного использования. Подходит для легкой мощности, долгое время и большой диапазон работы, как
· Контроль RC, аэропоиск, измерение эскизов, развитие фермы... И т. Д.

10 каналов 2,4G пульт дистанционного управления:

1. Размеры: 18 × 9,5 × 22 см;
2. Вес: 0,95 кг;
3. Частота: 2,4 ГГц ISM band (2400 МГц ~ 2485 МГц);
4. Режим модуляции: QSPK;
5. Пропускная способность канала: 5,0 МГц;
6. Спектр распространения: DSSS;
7. Отторжение прилегающего канала:> 38dBM;
8. Мощность передатчика: <100 мВт (Тестирование PCB),
<20dBm (3 метра испытания воздуха);
9. Рабочее напряжение: 8,6 ~ 15 В;
10. Рабочий ток: <95ма;
11. Расстояние управления: 800 метров земли;
12. Канал: 10 каналов, 8 ~ 10 каналов настраиваются;
13. Совместимая модель: включает в себя все 120 градусов и 90 градусов swashplate вертолет, все исправить крыло и планер, пять летающих моделей;
14. Модель симулятора: под модель симулятора отключается действие передатчика, переключается на энергосберегающую модель;
15. Экран: 16 цветных экранов, размер 78 × 52 мм, 320*480 пикселей.

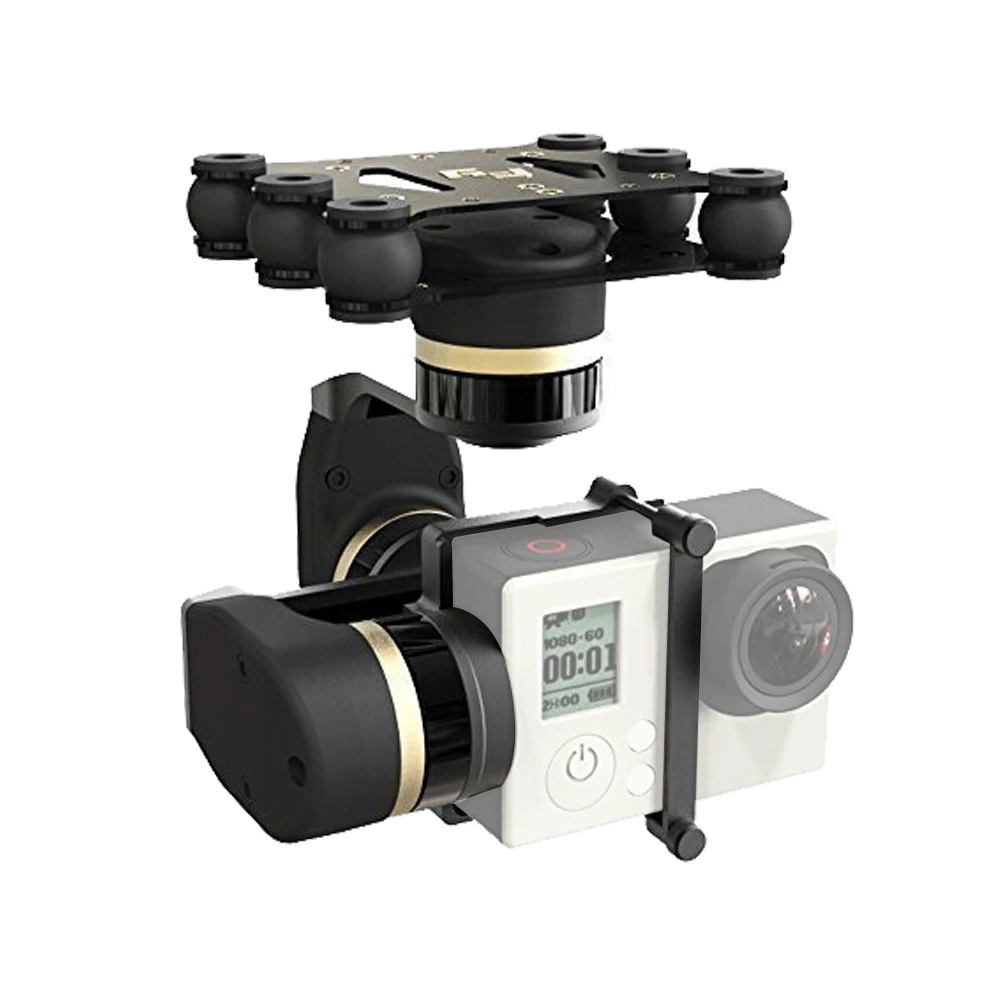

Карданный шарнир:

Мини 3 DPRO 3-осевой бесщеточный шарнир (для самолетов) подходит для GoPro4, GoPro3 +, GoPro3, Gopro 4 или камер
С похожим размером. Может быть легко установлен в неподвижном крыле, мультироторе, вертолете для аэрофотосъемки, и может
Работает независимо только нужно источник питания. Вы можете собрать карданный шарнир должным образом согласно чертежу,
А затем установите на нее видеокамеру. Нет необходимости устанавливать и регулировать параметры. Для первого использования,
Вы должны установить камеру и убедиться, что карданный шарнир не прикасается к любому, прежде чем включить карданный шарнир,
И затем удерживайте его на некоторое время, после сброса, карданный шарнир будет находиться в положении уровня автоматически.

Инструкции по выбору режима
При подключении к радиоуправляемому приемнику он может переключаться в 3 рабочих режимах, также может управлять направлением и шагом через Радиоуправляемый приемник.
Режим следования движения камеры и углы рулона остаются постоянными, следуя за положением носа, шаг может управляться RC.
Угол рулона камеры остается постоянным. Направляйте в положение носа и шаг, следуя высоте
Из aircreft. Режим блокировки заголовка, шаг и рулон все заблокированы для точки в одном положении. Управление направлением и шагом может осуществляться RC.

FPV TX и RX:

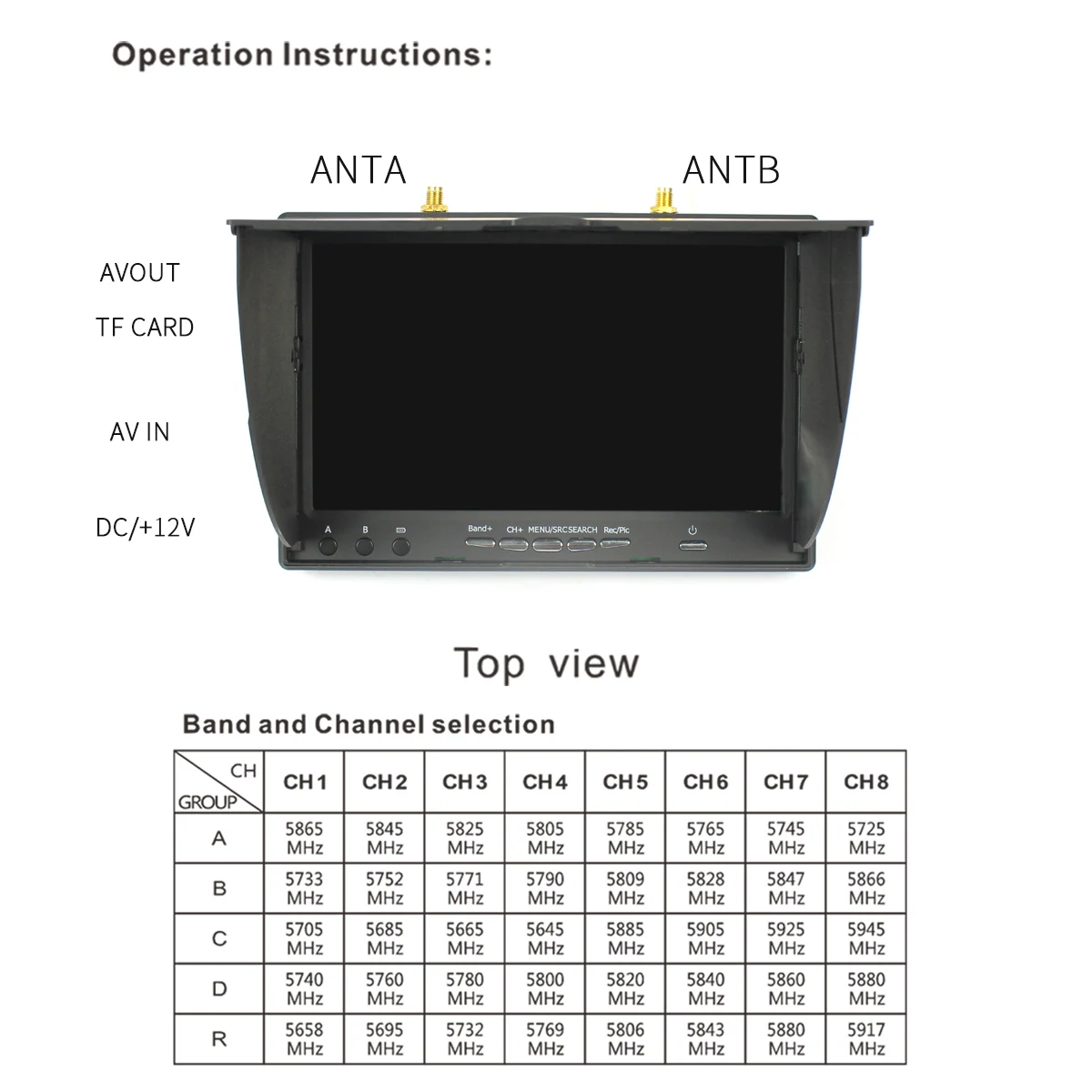

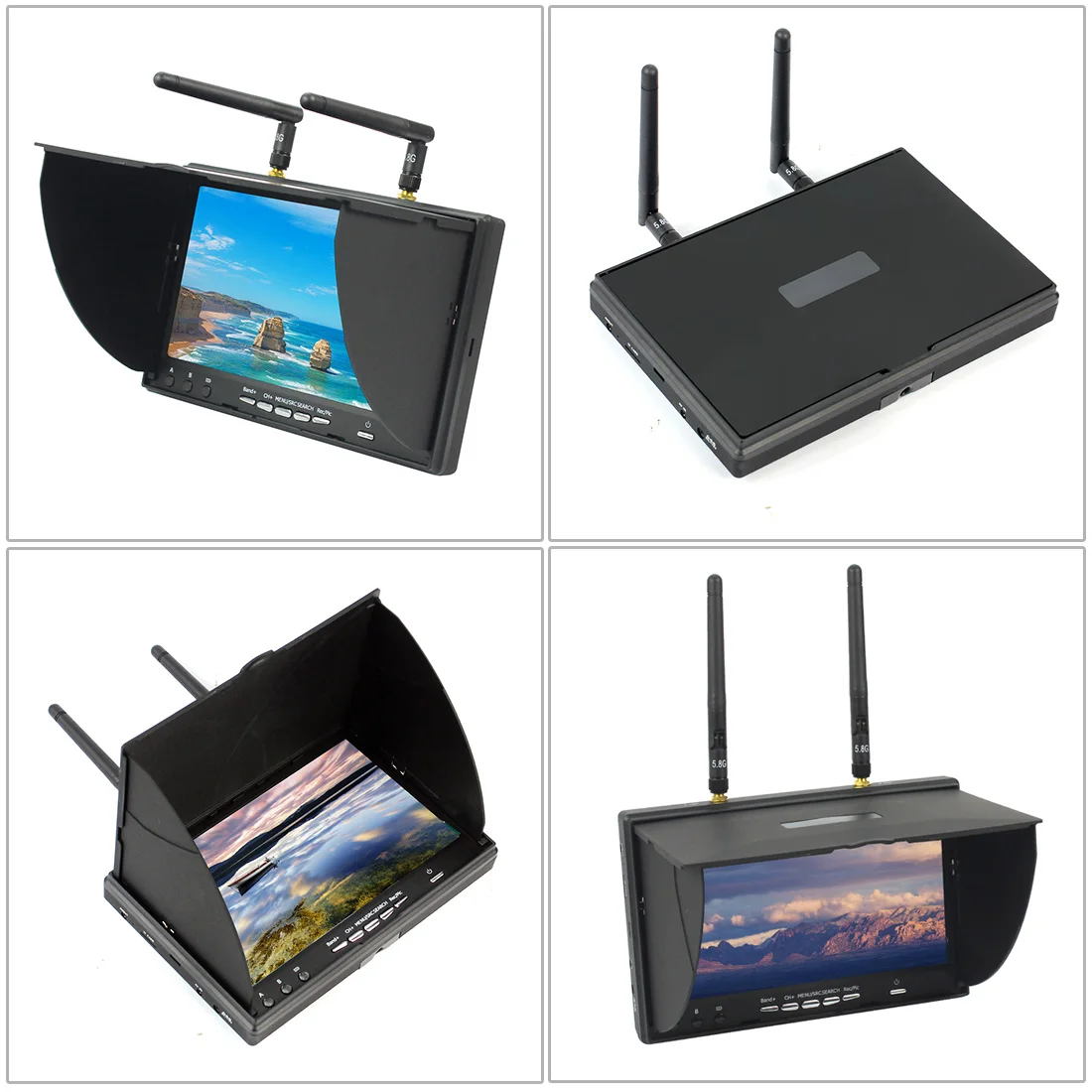

RX:

Интегрированная функция автоматического сканирования канала, ключ для поиска сигнала, прост в эксплуатации;
Встроенный двойной приемник 32CH, двойной прием, два модуля приемника получают сигнал независимо от разных каналов.
Встроенный 3CH 5,8G AV выход (R1, R2 и разнообразие) и 1CH AV вход.
Встроенный аккумулятор 3,7 В 4000 мАч позволяет работать более 3 часов, когда он полностью заряжен.
С двумя держателями (держатель управления и держатель треугольника), держатель управления может работать с радио с умственной ручкой (пластиковая ручка не поддерживается временно)
Специальная конструкция держателя BOSCAM, она быстро и легко устанавливается на радио (около 10 s), особенно для DJI Phantom radio. Вы можете настроить положение монитора на радио с помощью универсального шарика и регулировочного вала.
Оборудованный провод зарядного устройства может подключаться к аккумулятору 3 S в качестве внешнего источника питания, так что вы не будете беспокоиться о конце встроенного энергопотребления снаружи.
Складная Солнцезащитная крышка включена для оптимизации просмотра в ярких условиях.

TX:
Совместим со старым приемником 8-pass
Частота передачи: 5,8 г
Мощность передачи: 600 мВт
Частота: 40 точек
Входное напряжение: 7-16 В
Разъем антенны: модуль передатчика антенна RP-SMA конец разъема RP-SMA plus
Коэффициент усиления антенны: 2 дБ
Рабочий ток: 220ма/12В
Рабочая температура:-10-85 Цельсия
Видеосистема: NTSC/PAL Auto
Пропускная способность видео: 8 м
Пропускная способность аудио: 6,5 м
Вес запуска: 22 г
Размеры: 54*32*10 мм

Примечание:
1. Установите антенну перед подключением питания, чтобы избежать дальнейшего повреждения.
2. Выберите правильную рабочую частоту и настройте приемник на ту же частоту. Пожалуйста, обратитесь к списку каналов.
3. Не прикасайтесь к поверхности передатчика во время работы. Это нормально, поверхность становится горячей.
4. Диапазон входного напряжения составляет 7-26 в (2-6 с), Не перегружайте рабочее напряжение.
5. Выходное напряжение 5V1A. Пожалуйста, подтвердите ток и напряжение камеры

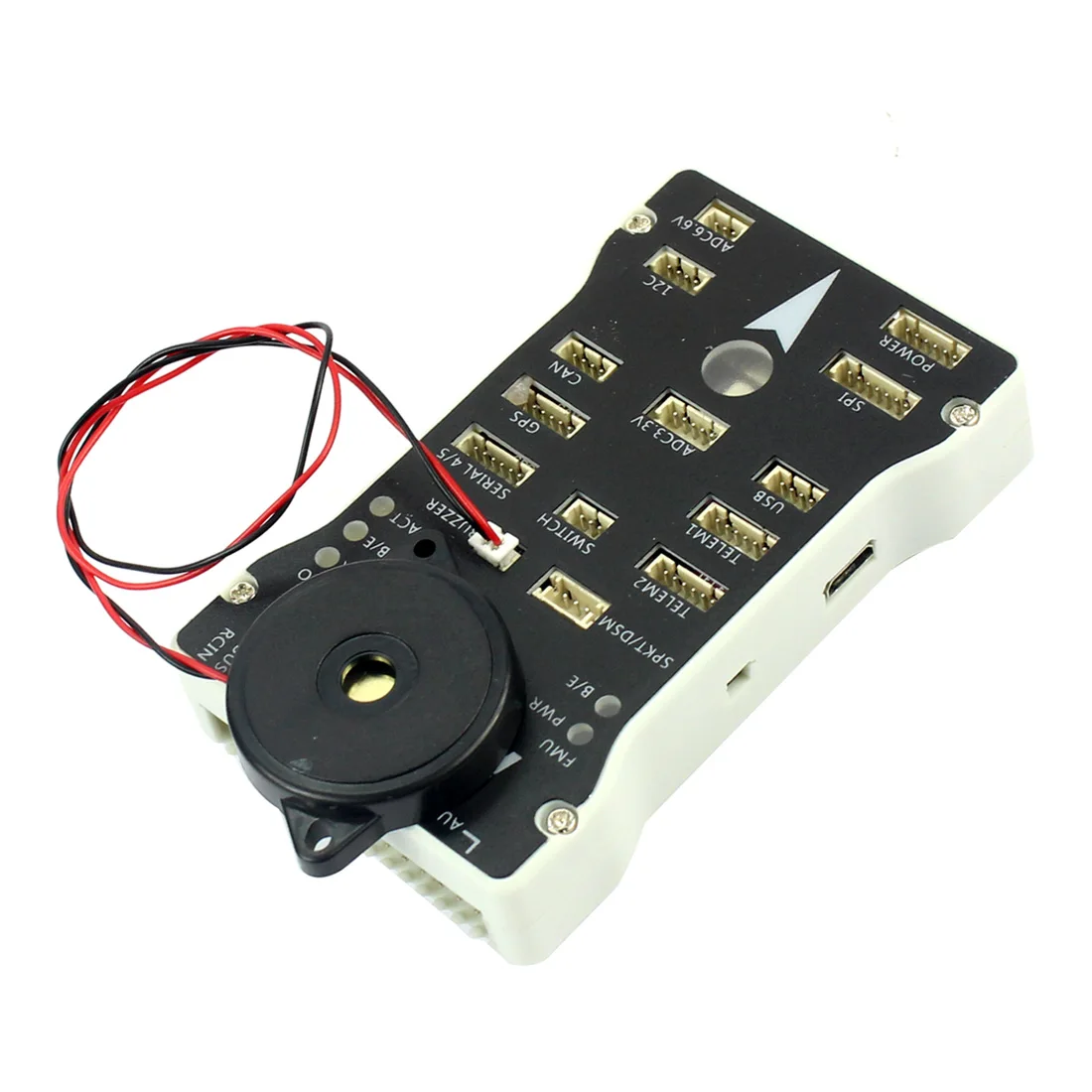

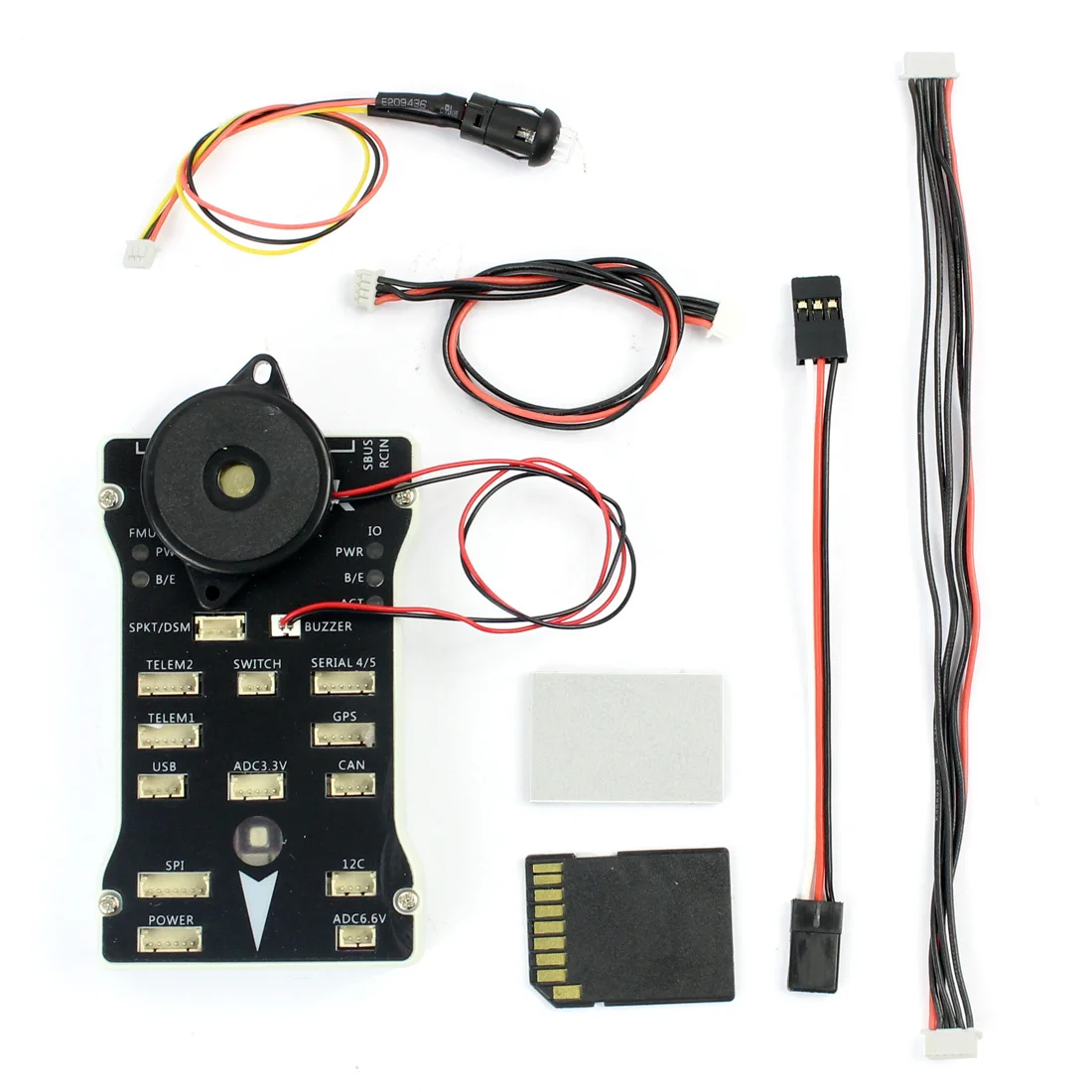

Контроллер полета:

Описание:
-Плата интегрируется с PX4FMU + PX4IO
-Pixhawk с новым 32-битным чипом и сенсорной технологией
Особенности:
-Усовершенствованный 32-разрядный процессор CortexM4 ARM с высокой производительностью, может работать с операционной системой RTOS NuttX в реальном времени;
-14 * выход ШИМ/привода;
-Интерфейс шины (UART, I2C, SPI, CAN);
-Интегрированный резервный источник питания и резервный контроллер сбоя, основной контроллер можно безопасно Переключить на резервный контроль;
-Обеспечивает автоматический и ручной режим;
-Обеспечивает избыточный вход питания и функцию передачи неисправностей;
-Цветная светодиодная лампа;
-Многотонный звуковой интерфейс;
-Micro SD для записи данных о полете;
Процессор:
-32 бит 2 м флэш-память STM32F427 Cortex M4, с аппаратным блоком обработки плавающей точки
-Основная частота: 256 K, 168 MHZ RAM
-32-разрядный процессор STM32F103 backup co
Датчик:
-L3GD20 3-осевой цифровой 16-битный гироскоп
-LSM303D 3-осевой 14-битный акселерометр/магнитометр
-MPU6000 6-осевой акселерометр/магнитометр
-MS5611 Высокоточный барометр

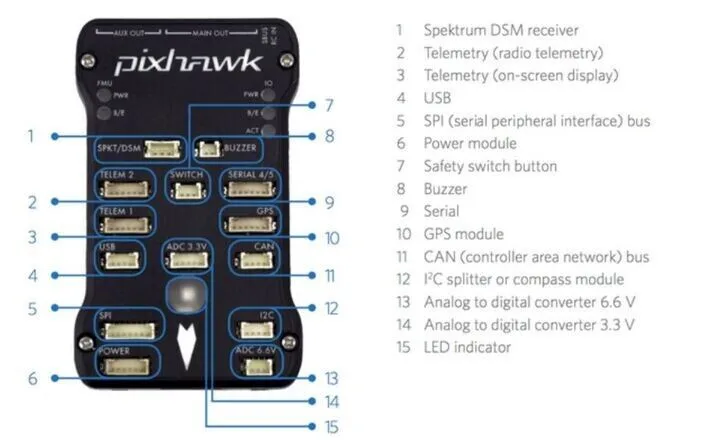

Интерфейс:
-5 * UART, 1 * Совместимость с высоким напряжением, 2 * аппаратное управление потоком
-2 * CAN
-DSM/DSM2/DSM-X спутниковый ресивер совместимый вход
-Совместимость с Futaba SBUS вход и выход
-Сигнал PPM
-Вход RSSI (ШИМ или напряжение)
-I2C
-SPI
-3,3 и 6,6 VADC вход
-Внешний микро-интерфейс USB

Внимание к аккумулятору:
Не перезаряжать и не перезаряжать батареи.
Не ставьте его рядом с высокой температурой.
Не бросайте его в огонь.
Не бросайте его в воду.
