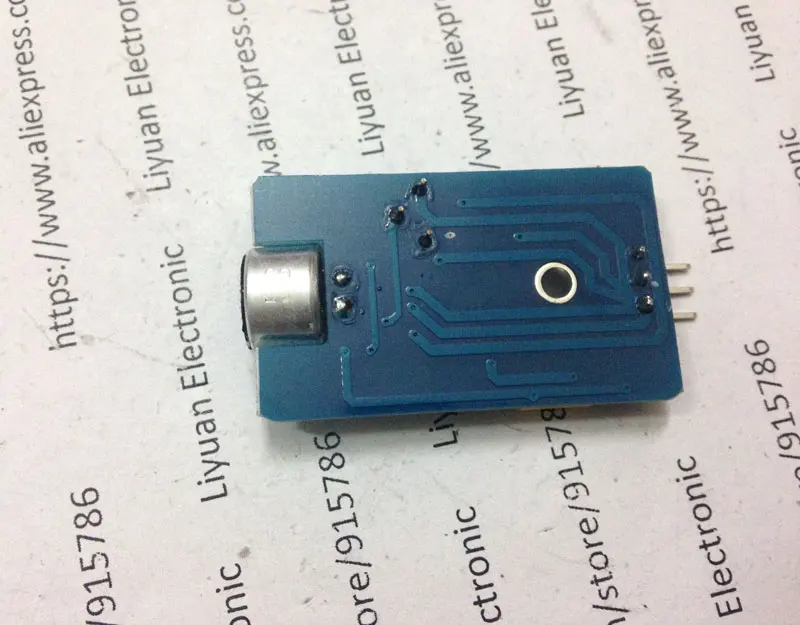

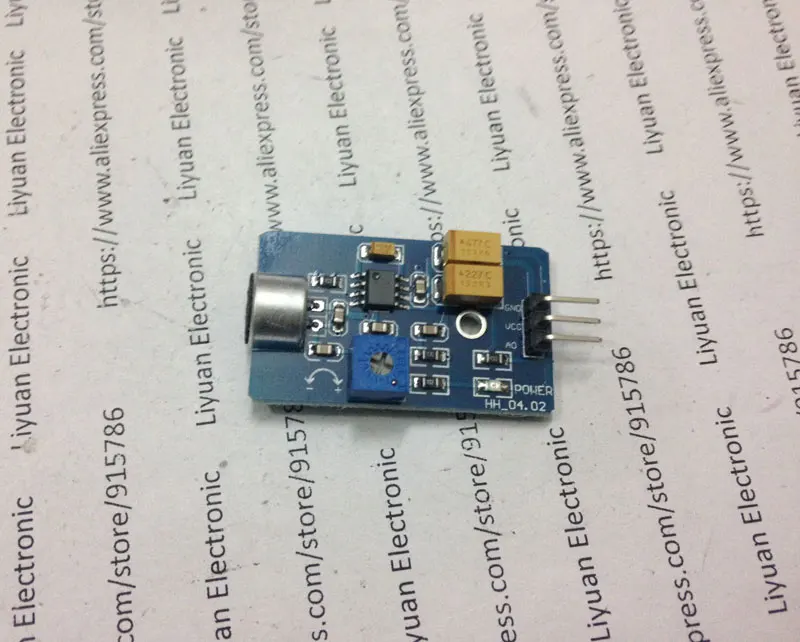

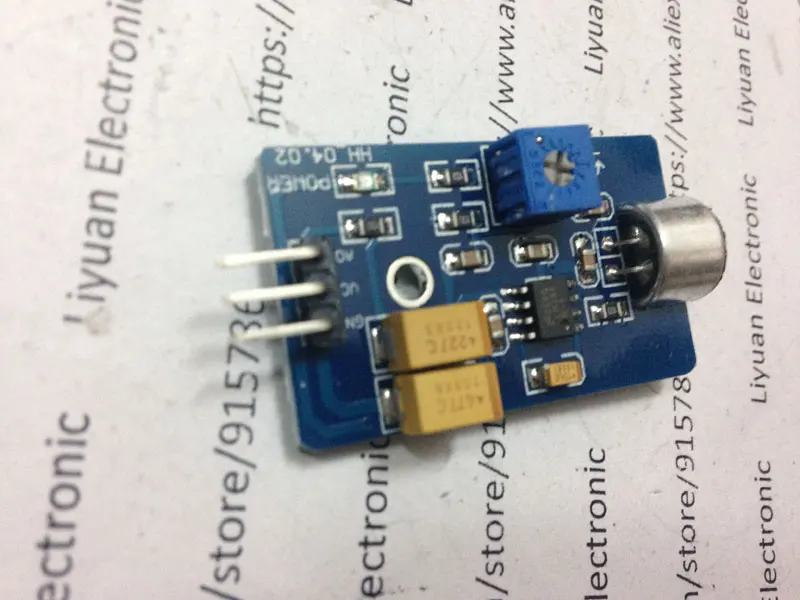

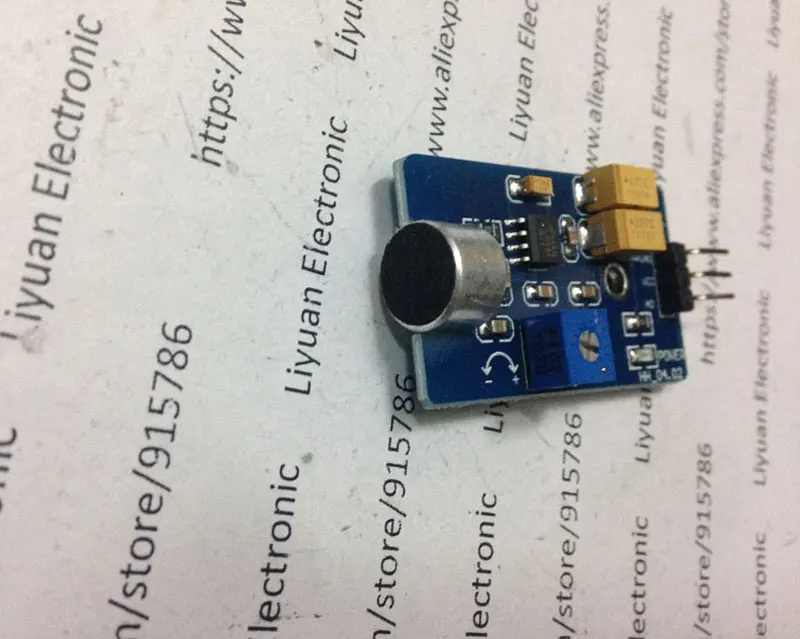

1 шт. звуковой датчик/голосовой переключатель микрофонный сенсорный

1 шт. звуковой датчик/голосовой переключатель микрофонный сенсорный

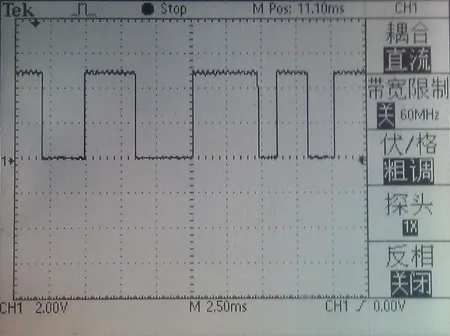

Во-первых, квалификация   1. С использованием оригинального чипа обработки звука   2, 200 раз усиление звукового сигнала   3, амплитуда выходного аудио сигнала регулируется   4, чувствительность цифрового сигнала на выходе регулируется   5, добавляя шумостойкость, торможение шума в конце   6. Использование одноточечной наземной проводки, уменьшение усиления петли, улучшение качества звукового сигнала   7, 470 мкФ большой емкости танталовые конденсаторы для фильтрации питания для стабилизации источника питания для уменьшения помех   8, Размер небольшой платы PCB: 44,90*22,86 мм   Во-вторых, описание интерфейса модуля 1, VCC: внешний 4-8 в DC источник питания 2, GND: внешний GND источник питания 3, AO: аналоговый выходной интерфейс 4, DO: интерфейс цифрового выхода В-третьих, использование1. Звук окружающей среды может быть преобразован в электрические сигналы для обнаружения звука окружающей среды. Выход AO для аналоговых аудиосигналов может быть непосредственно подключен к соответствующей звуковой аппаратуре для воспроизведения звука, размер звука регулируется; Также на стороне AO операции ADC для сбора сигналов для большего количества приложений.2. Звук может быть обнаружен вокруг окружающей среды. Потенциометр регулирует порог звука, и когда звук превышает порог, DO pin выводит низкий уровень. С помощью обнаружения DO pin, таким образом, чтобы определить, превышает ли звук установленный порог.В-четвертых, использование инструкций4,1, используется Аналоговое количество1. Подключите VCC и GND, индикатор питания модуля (красный свет в правом верхнем углу), Отрегулируйте потенциометр модуля (левая сторона) в соответствующее положение. (Этот потенциометр в основном регулирует амплитуду выходного аналогового сигнала AO. Тот же объем децибел, регулировка по часовой стрелке, амплитуда выхода АО больше; Регулировка против часовой стрелки, амплитуда выхода АО меньше, регулировка до конца, эквивалент микрофона положительная клемма датчика заземлена.2. В этот момент AO может быть подключен к чипу ADC или одночиповому контакту ADC, амплитуда звуковых изменений в стоимости для более гибкого вторичного развития; АО-сторона также может быть непосредственно подключена к динамику или гарнитуре, чтобы добиться усиления звукового сигнала для воспроизведения. (Примечание: как ADC операции, AO сторона должна принять 1k-10K выдвижной резистор на землю, и когда только колонки и другое вещательное оборудование, вам не нужно тянуть вниз сопротивление)4,2, цифровой использования1. Подключите VCC и GND, индикатор питания модуля (красный свет в правом верхнем углу), Отрегулируйте потенциометр модуля (слева) В соответствующее положение (в соответствии с фактическим применением регулировки размера звука, если начальная отладка и не определить этот сигнал, по часовой стрелке до конца).2. Отрегулируйте потенциометр модуля (справа) по часовой стрелке до тех пор, пока индикатор цифрового триггера не загорится (синий свет внизу справа) в звуковой среде, которая не тестируется, а затем слегка против часовой стрелки на цифровой индикатор триггера. (Основная роль правого потенциометра заключается в том, чтобы отрегулировать низкий пульс на выходе при пороге звука, то есть звук над этим порогом, сделать выход с низким импульсом по часовой стрелке, чем меньше порог; порог регулировки против часовой стрелки больше)3, модуль как звуковая среда, которая будет протестирована, вы можете наблюдать, когда модуль обнаруживает звук, когда синий свет загорится, также будет выводить Низкочастотный пульс, доступ к микроконтроллеру и другим контроллерам для достижения более вторичной разработки.В-пятых, тестовый сигналРабочее напряжение 5 В, AO затем 10K вытягивающийся резистор, соответственно, AO и сделать тест формы волны.На рисунке видно, что выходная мощность AO составляет 0 В, небольшие колебания.При размещении в шумной среде выход AO тестируется следующим образом:Вы можете видеть форму волны до 0 В как ось X, со звуком вверх и вниз шок, максимальная амплитуда близко к 4 В.При размещении в шумной среде тест делает вывод следующим образом:Так как звуковые волны являются синусоидальными, измеряемая от DO Форма волны является квадратной волной, как показано на рисунке выше. До тех пор, пока амплитуда превышает пороговое значение, соответствующая выходная мощность является низкой, в противном случае она является высокой.Шесть, дизайн соображений1. Следует попробовать использовать небольшой пульсационный, стабильный источник питания для обеспечения качества выходного сигнала.2. Цифровой потенциометр регулировки порога на аналоговом выходе не играет никакой роли; И в качестве цифрового приложения, два потенциометра можно использовать в сочетании с более гибким и удобным для установки порога.3. Если вы хотите получить большую амплитуду, может улучшить рабочее напряжение, но напряжение не может превышать допустимый диапазон (4-8VDC).
