горячая! новое Прибытие Высокого Качества DSO201 Портативный Мини USB Цифровой Осциллограф Китай Производство Оптовая Торговля

описание:

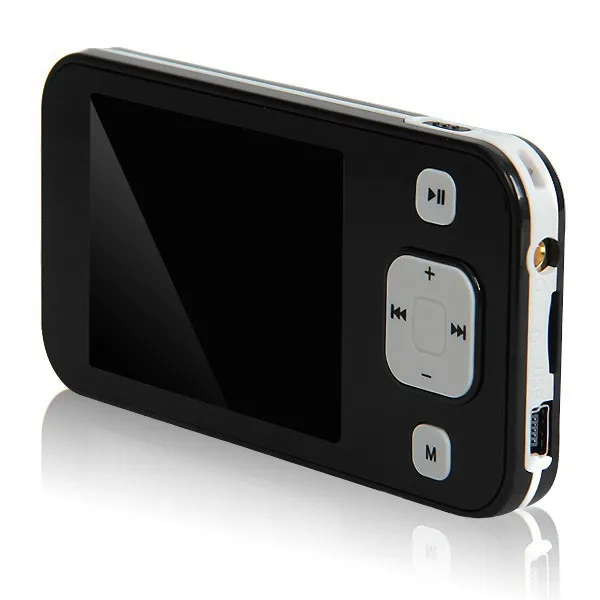

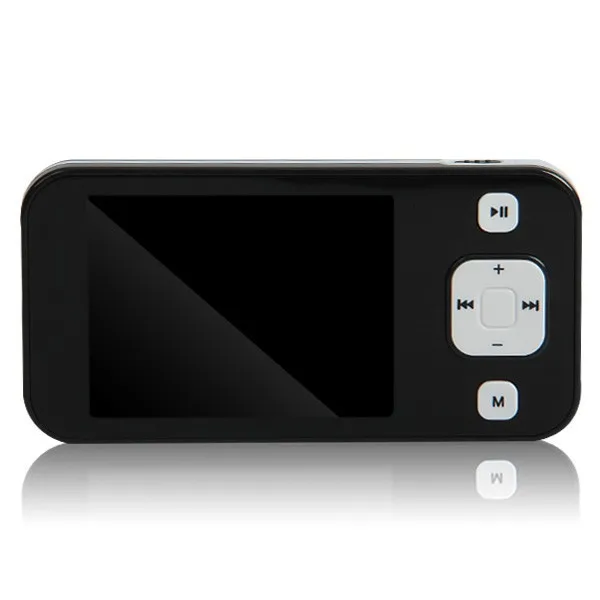

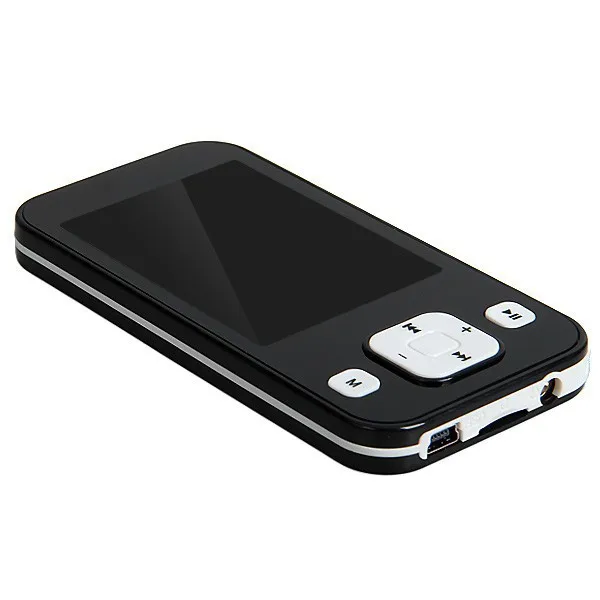

DSO201 является карманного размера цифровой осциллограф выполняет основные электронные технических требований. это база, на ARMCortex (TM)-M3 совместимым 32 битной платформе, оснащен 320 х 240 цветной дисплей, возможность SD карты, USB связи и аккумуляторов. весит всего 60 г! портативный Цифровой Осциллограф DIY Kit обеспечивает просмотр осциллограмм, карманный размер и более 2 часов работы от батареи. это DIY комплект aopensource код. Схему, PCB layout и программный код является бесплатным для ре-дизайн. он идеально подходит для производственных испытаний, исследования, дизайн и образования.

особенности:

-пойти на месте ремонт общего электронного оборудования (кондиционер или промышленной частоты преобразования энергии, AC/DC импульсный источник питания или инвертора, лифт и строительство противопожарного оборудования, промышленные цепи управления)
-обслуживание аппаратных средств или программного обеспечения отладки RS232, RS485, I2C, МОЖЕТ и другие схемы интерфейсов связи, СВЕТОДИОДНЫЙ дисплей и клавиатура сканирования схемы драйвера, бесщеточный двигатель привода цепи
-аудио оборудование и схемы, электронные игрушки и модели дистанционного управления автомобиля ремонт электронных схем
школа после школы педагогической практики и развитие студент электронный мелкое производство
-нужно, чтобы замедлить изменения сигнала, наблюдаемые для приложений (таких как: реле и переключателей дребезг контактов, зарядки и разрядки аккумуляторов кривые, питания нагрузки переходный ответ характеристики измерений датчик температуры)
-поставить электронную схему (SCR напряжение, компенсация коэффициента мощности, электронные энергосберегающие лампы, диспрозия лампы ртутная лампа натриевая лампа привода цепи ксеноновые фары). что касается других вопросов, таких как: частота ПРОЦЕССОРА, доступ к ОПЕРАТИВНОЙ ПАМЯТИ, автобус и USB или Ethernet сигнала измерения, высокой частоты и видео схемы и нужно использовать БПФ анализ сигналов, и так, сфера не компетентны. особенно стоит отметить, что этот карманный внутренняя батарейках осциллограф можно использовать, так что полевых измерений, земли полностью приостановлено, может быть полностью совпадает с метр, который измерял какой момент, не вровень с землей изоляции.
-поддержка новейших V31 прошивки

настройте sd-карта для первого использования времени:

-формат sd-карта с FAT16
-скачать Datafile
-распаковать его, и скопировать в корневую папку SD карты.

модуль DSO201

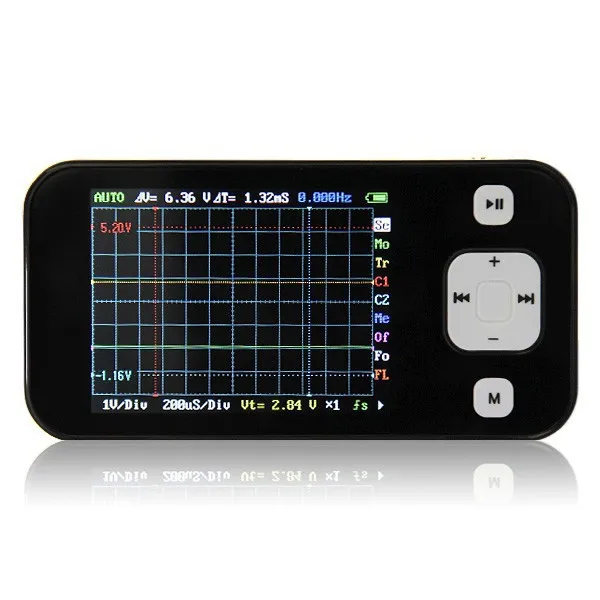

дисплей 2.8 Цветной TFT LCD
Разрешение дисплея 320 × 240
Цвет дисплея 65 К
аналоговая полоса пропускания 0-1 МГц
макс частота дискретизации 1 Мгц 12 Бит
глубина выборки памяти 4096 Точка
горизонтальная чувствительность 1uS/Div-10 S/Div (1-2-5 Step)
горизонтальное положение регулируется с индикатором
чувствительность по вертикали 10mV/Div-10 В/Div (с × зонд)
0.5 В/Div-10 В/Div (с × зонд)
вертикальное положение Регулируется с индикатором
входное сопротивление > 500 К
макс входное напряжение 80Vpp (по × зонд)
ПОСТОЯННОГО ТОКА,
Trig режимы Авто, норма, одноместный, нет и Сканирования
функциональные Автоматическое измерение: частота, цикл, долг, Vpp, видеопамяти, Vavg и напряжения ПОСТОЯННОГО ТОКА
точное вертикальное измерение с маркерами
точное горизонтальное измерение с маркерами
рост/падение края триггера
Trig уровень регулируемый с индикатором
Trig чувствительность регулируемый с индикатором
Hold/запустить функцию
тестовый сигнал Встроенный 10 Гц-1 МГц (1-2-5 Step)
форма волны хранения SD карты
подключение к ПК через USB, SD кард-ридер
обновление От загрузчика через USB
питания 3.7 В Платные Литиевая батарея/USB
размеры (без зонда) 105 мм Х 53 мм Х 8 мм
подключение к ПК Mini USB B-Type

Список пакета

1x DS0201 Цифровой Осциллограф Устройства

1x Зонд (x1/x10)

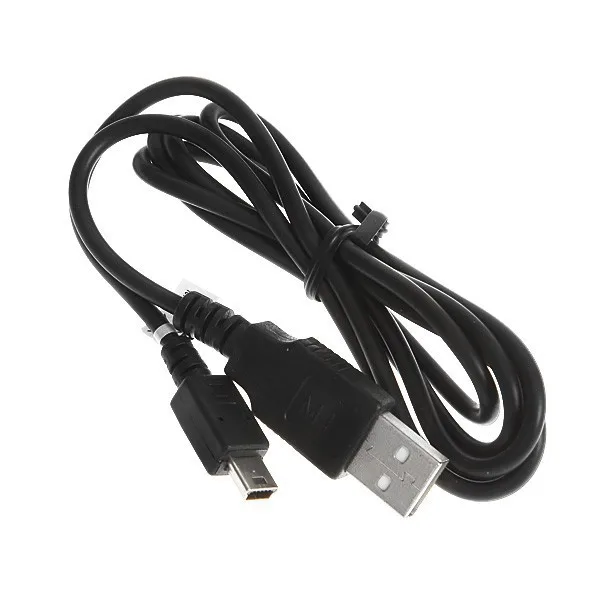

1x Mini USB Кабель
1x CD руководство
1x Фланель мешок
