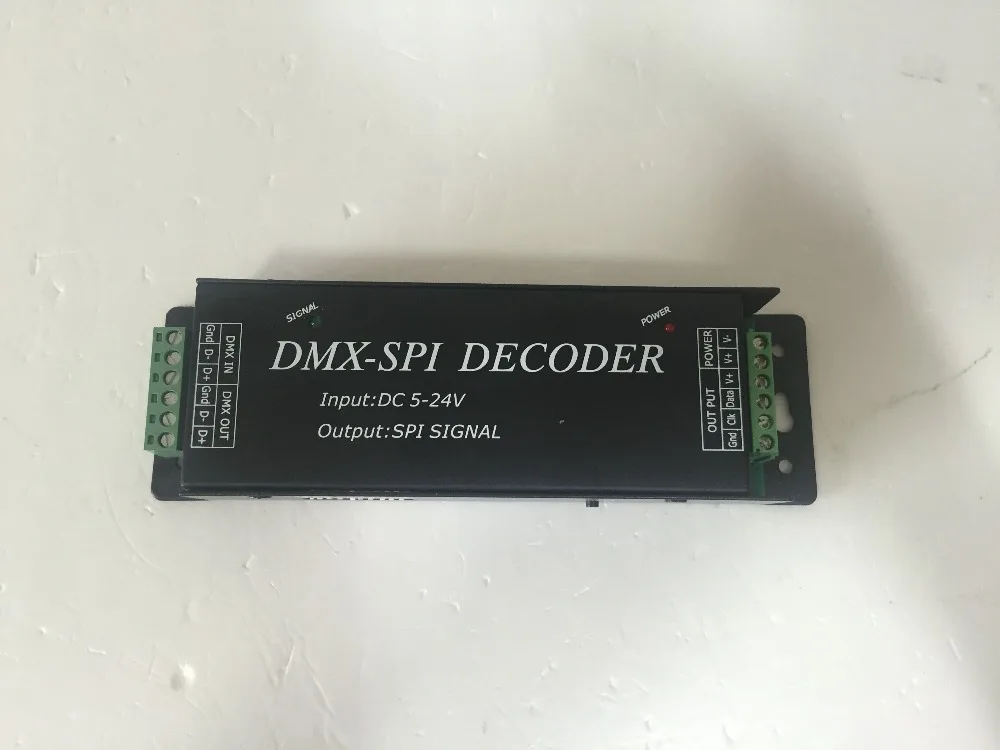

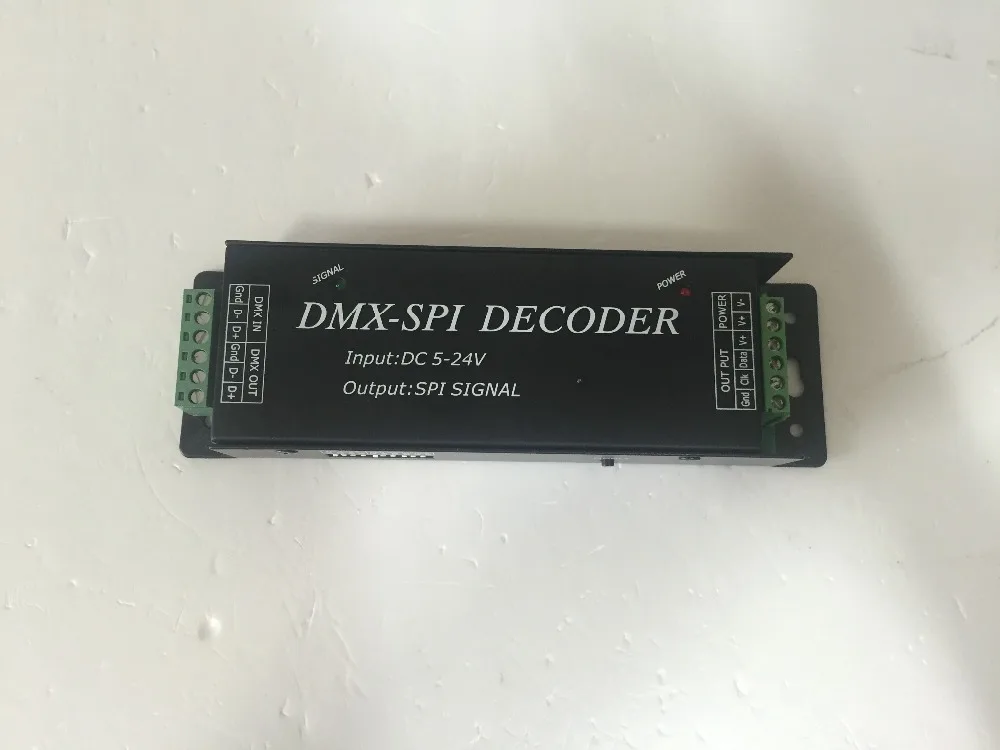

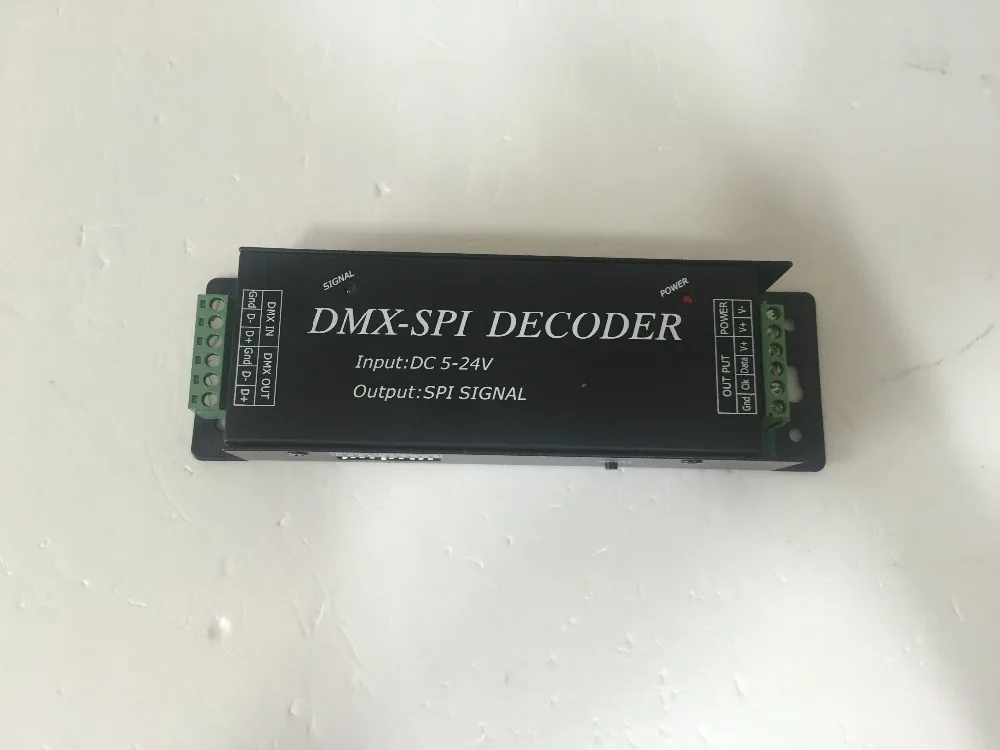

Декодер lpd6803 ws2801 ws2811 ws2812b dmx 512 для цифровой полосы 35 режимов вход постоянного тока

Декодер lpd6803 ws2801 ws2811 ws2812b dmx 512 для цифровой полосы 35 режимов вход постоянного тока

Внешний размер

Контроллер Внешний размер:

Интерфейс Параметры

Интерфейс сигнала DMX принимает 6-контактный зеленый интерфейс терминала, проводка выглядит следующим образом:

DMX IN: входной интерфейс сигнала DMX, D + должен быть соединен с положительным сигналом, D-соединен с отрицательным сигналом, Gnd соединен с землей.

Выход DMX: выходной интерфейс сигнала DMX, D + должен быть соединен с положительным сигналом, D-соединен с отрицательным сигналом, Gnd соединен с землей.

Мощность и нагрузка на выходе принимает 6-контактный Зеленый терминал, проводка выглядит следующим образом:

Мощность: входной интерфейс питания, V + должен быть подключен с положительной мощностью, V-подключен с отрицательной мощностью,

Диапазон напряжения питания составляет DC5-24V

Выход: выходной интерфейс нагрузки, V + должен быть соединен с положительным светильник, GND соединен с отрицательным, данные подключены

С интерфейсом передачи данных светильник, CLK соединен с часами интерфейс светильник.

Совет по применению

1. Параметры настройки декодера

Вы можете изменить тип светильник, который декодер поддерживает Через DIP-переключатель. Декодер может поддерживать 10 видов SPI полосок на рынке.

Следующим образом:

Если есть 2 сигнальные линии, вам нужно подключить провод заземления, часовую линию, линию передачи данных с GND, CLK, данными;

Если это 1 сигнальная линия, то просто нужно подключить провод заземления, линию данных с GND, данные.

Примечание: Если напряжение полосы V + совпадает с входным напряжением контроллера, то он может напрямую подключаться к контроллеру V +; Если нет, вам нужно подключить другой источник питания.

С тех пор, как спецификации светильник на рынке отличаются друг от друга, последовательность RGB могут отличаться друг от друга, последовательность некоторые светильник s цветная (RGB), некоторые последовательности RBG, GRB и так далее, таким образом, DIP-переключатель обеспечивает изменение последовательности RGB.

DIP-переключатель показан ниже:

Тип ИС: выбор типа светильник. Накопление первых четырех DIP-1x1 + 2x0 + 4x0 + 8x0 = 1, поиск таблицы, вы можете найти его LPD6803.
Светодиодный режим: выбор последовательности RGB. DIP 5 выше нажата, это означает, что светильник в цветовой последовательности является RGB.
Примечание: Если накопление IC типа более 10, например 12, 14, по умолчанию 10, то есть P9813; Когда светодиодный, есть два или более нажатий DIP, таких как 5, 7, 9 нажатием одновременно, По умолчанию это займет самое большое значение 9, то есть BRG.

2. Описание индикатора: сигнал горит, указывает на то, что он обнаруживает нажатие кнопки, сигнал выключен, указывает на отсутствие кнопки

Нажата.

3. Кнопки могут использоваться только тогда, когда контроллер не подключен к сигналу DMX, когда контроллер подключен к консоли DMX,

Режим консоли является приоритетным, и кнопки не будут иметь никакого эффекта.

Изменения режима указаны в следующей таблице:

Типичные Применение

Одиночное подключение питания Одиночная сигнальная полоса состояние: если V + Напряжение полосы совпадает с входным напряжением контроллера, и

Сигнал на светильник один, затем он может напрямую подключаться к контроллеру V +

Одиночное подключение питания двойная сигнальная полоса состояние: если V + Напряжение полосы совпадает с входным напряжением контроллера, и

Сигнал на светильник двойной, затем он может напрямую подключаться к контроллеру V +

Двойное подключение к сети одиночного сигнала состояние полосы: если V + Напряжение полосы не то же самое с контроллером входное напряжение и

Светильник одиночный, вам нужно подключить другой источник питания

Двойное Подключение питания двойная сигнальная полоса состояние: Если напряжение в + полоса не то же самое с входным напряжением контроллера и

Светильник двойной, необходимо подключить другой источник питания
