1.5A двухканальный DC мотор драйвер модуль Реверсивный ШИМ Скорость контроля

Двойной двигатель постоянного тока модуль драйвера, вперед или назад, контроль скорости вентилятора, двухдиапазонный, Wi-мост шаговый двигатель, маленький размер, после L298N

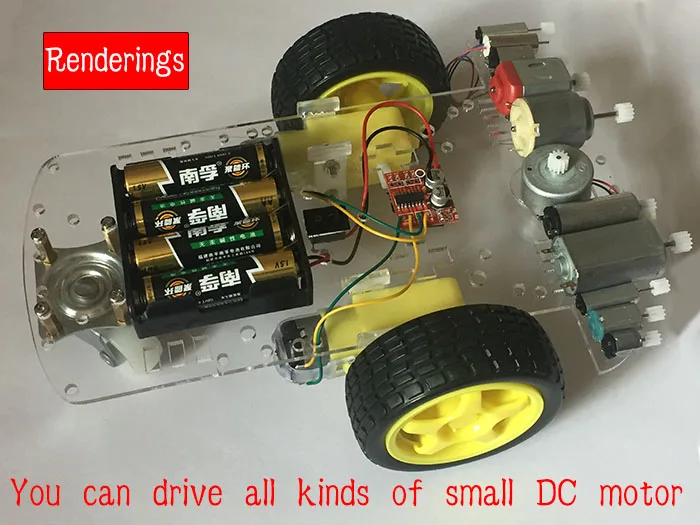

Описание: модуль привода двигателя идеально подходит для использования в аккумуляторной машине, игрушечных автомобилях, роботах. Напряжение питания 2 V ~ 10 V, может приводить в движение два двигателя постоянного тока или 4-х проводной 2-фазный шаговый моторы, может обеспечить прямое вращение или обратного вращения, можно регулировать скорость вращения. Каждый может обеспечить непрерывный ток 1.5A, пиковый ток до 2.5A, тепловую защиту и может быть автоматически восстановлен.

Основные характеристики продукта:

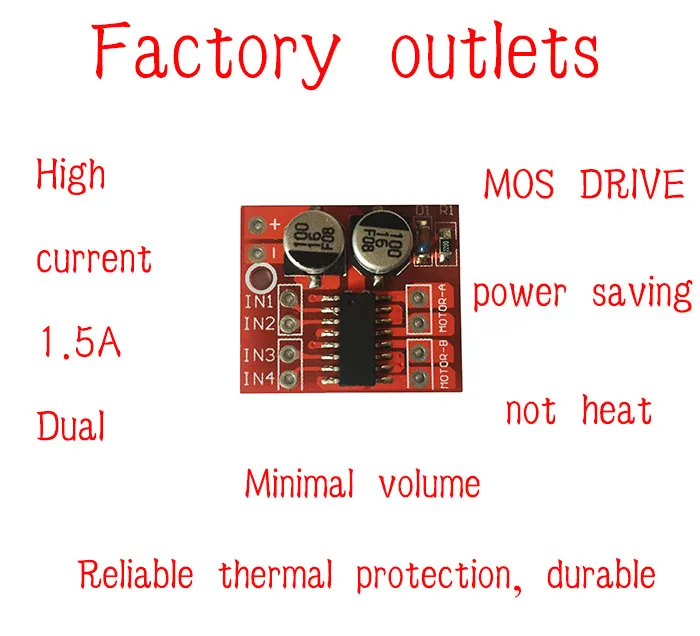

1. Использование импортного оригинального чипа, встроенный переключатель MOS с низким сопротивлением, минимальное тепло, без теплоотвода, небольшой размер, низкое энергопотребление, идеально подходит для аккумулятора.

(L298N внутренний транзисторный переключатель, низким коэффициентом полезного действия, высокая температура, если вы хотите сделать теплоотвод, громоздкие, L298N очень легко сгорает)

2. Двойной 1.5A * 2, пиковый ток составляет 2.5A, встроенная схема тепловой защиты, не бойтесь, что двигатель горит, автоматическое восстановление после падения температуры.

3. небольшой размер, легкий вес, 0 в режиме ожидания, является идеальным выбором для вашей модели автомобиля.

[Диаграмма функций прикрепления]

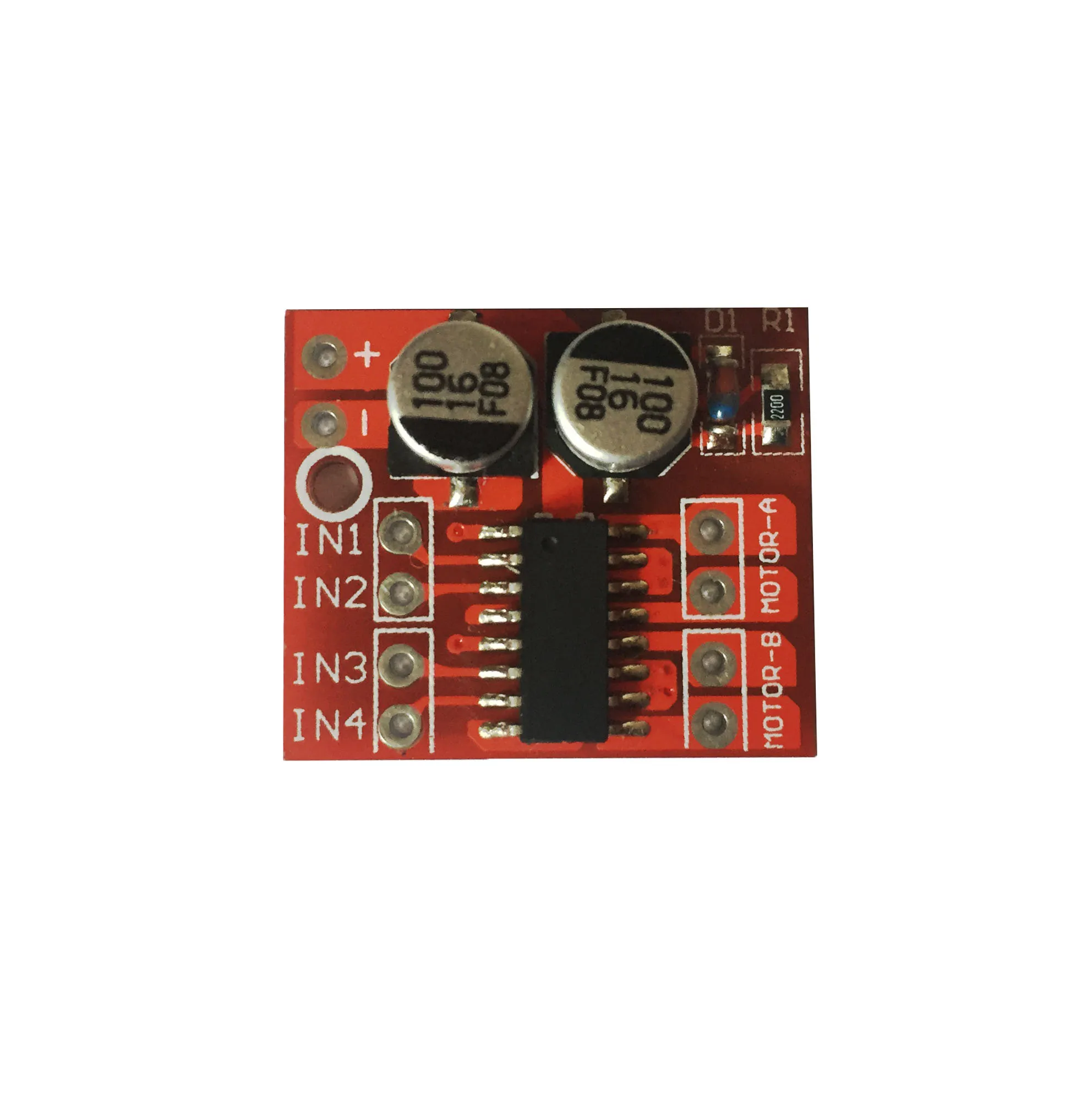

INx подключен к порту MCU I/O, MOTOR-A и MOTOR-B подключен к двигателю.

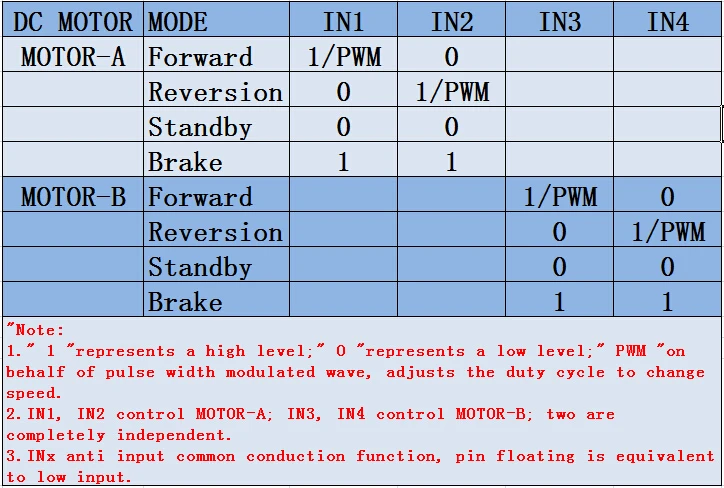

Логическая Таблица правды двигателя постоянного тока:

Параметры продукта:

1. Двойной H мост мотор драйвер, может приводить в движение два двигателя постоянного тока или 4-х проводной двухфазный шаговый двигатель;

2. Модуль питающее напряжение 2 V-10 м;

3. Входное напряжение сигнала 1,8-7 В;

4. одиночный рабочий ток 1.5A, пиковый ток до 2.5A, низкий режим ожидания тока (менее 0.1uA);

5. Встроенный общим проводимости короткого замыкания, в тех случаях, когда ввода ПИН-кода не подключены, мотор не неисправности;

6. встроенная схема тепловой защиты с эффектами гистерезиса (TSD), не беспокоясь о стойле двигателя;

7. Размер изделия: 24,7*21*5 мм (длина, ширина, высота), ультра-маленький размер;

8. диаметр монтажного отверстия: 2 мм.

9. Вес: 5 г

Меры предосторожности:

1. положительная и отрицательная обратная мощность, безусловно, вызовет повреждение цепи.

2. выход коротковат до заземления или выхода короткого замыкания, и двигатель стойло, чип будет тепловую защиту, но в близком или более 10 в напряжении и пиковом токе больше, чем 2.5A ситуации также может привести к сгоранию чипа.
