Особенности:
X5-ATX, 180 Вт Выход, 6 в до 24 В широкий вход интеллектуальная Автомобильная DC-DC ПК электропитание, Бесплатная Доставка заказной авиапочтой Гонконга.

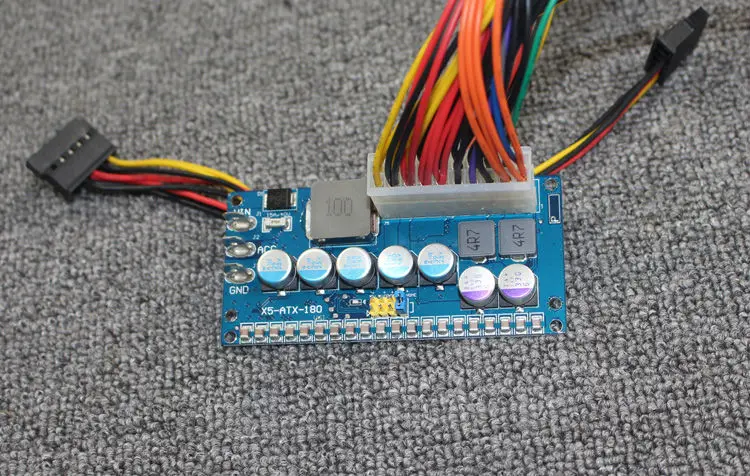

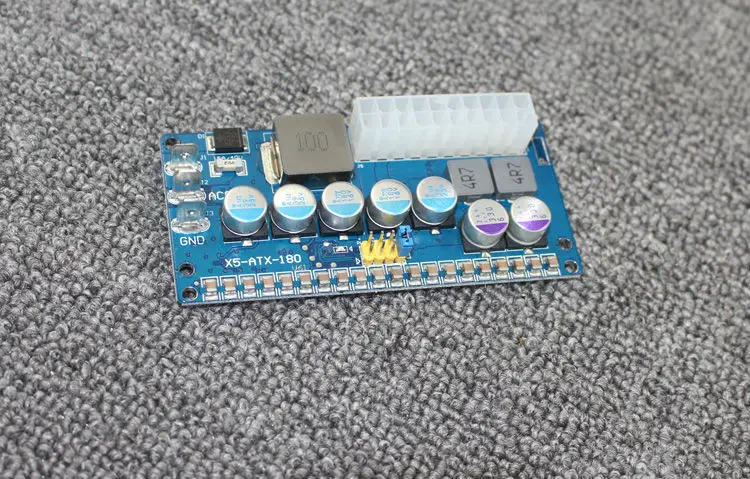

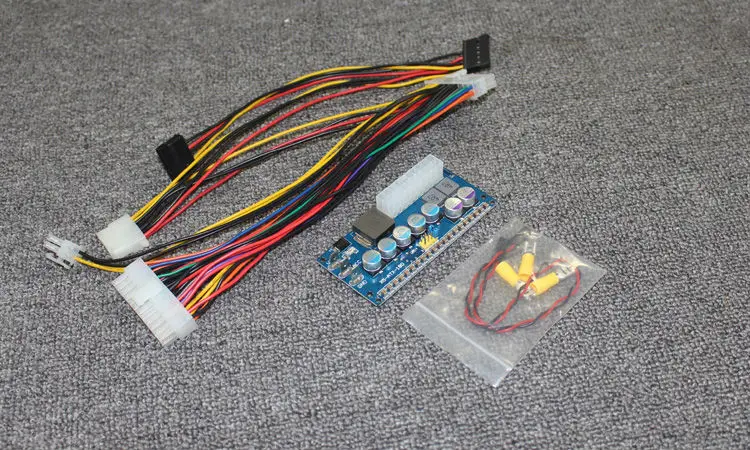

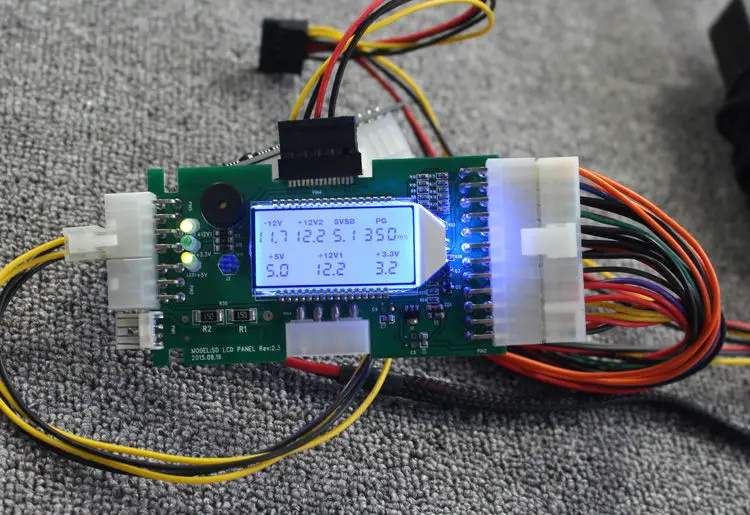

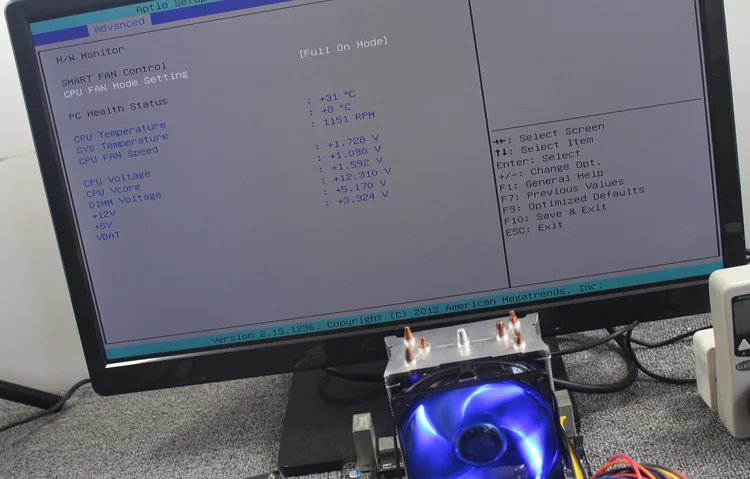

PICO-BOX X5-ATX, 180 Вт Выход, 6 в до 24 В широкий вход интеллектуального автомобильного DC-DC автомобиля ПК источник питания
Интеллектуальное транспортное средство ATX DC-DC источник питания
Модель X5-ATX является интеллектуальным автомобильным источником питания ATX для автомобилей с максимальной мощностью 180 Вт, предназначен для обеспечения питания и контроля включения/выключения материнской платы ATX на основе состояния зажигания.
X5-ATX отправит сигнал выключения питания на материнскую плату через 30 секунд после выключения зажигания, и отрежет рельс + 5VSB после дальнейшего предварительно определенного количества времени (90 или 600 секунд зависит от настройки пользователя), чтобы предотвратить разрядку батареи. X5-ATX постоянно контролирует напряжение батареи, и когда уровень заряда батареи опускается ниже 11,2 в с более чем одной минуты, X5-ATX отключится и повторно активируется только тогда, когда входное напряжение больше 9 В.
Рукоятки двигателя, понижение напряжения, перенапряжение и подавление перегрузки по току
X5-ATX принимает входное напряжение постоянного тока в диапазоне 6-25 в, способное выдерживать жесткую головку двигателя до 6 в, а также переходные ситуации перенапряжения. Он также имеет защиту от перегрузки по току, используя один предохранитель 15A/40В на входной рейке. X5-ATX является идеальным решением питания для 12В аккумуляторной системы.
![aeProduct.getSubject()]()
Buck-Boost и микроконтроллер на основе дизайна

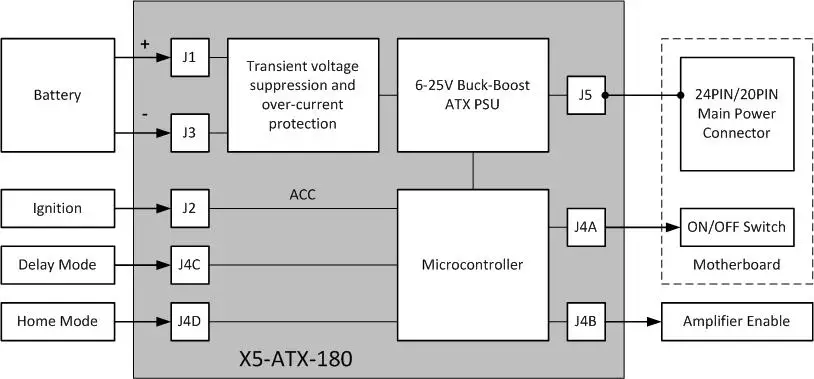

Как показано на рисунке ниже, X5-ATX использует топологию buck-boost (LTC3780 от линейной технологии) на рельсах + 12 В для обеспечения входного напряжения ниже или выше + 12 В. Он также имеет 8-битный микроконтроллер (STM8S) на плате для управления переключателем вкл/выкл материнской платы ATX, для контроля состояния зажигания и контроля за каждым выходным Рельсом напряжения.
![aeProduct.getSubject()]()

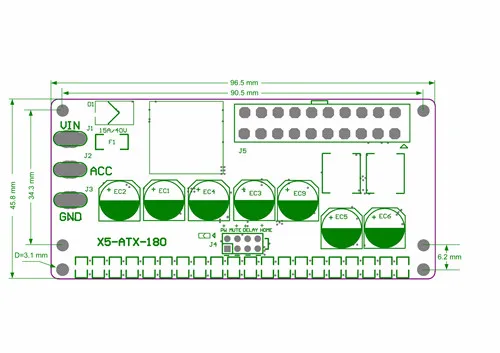

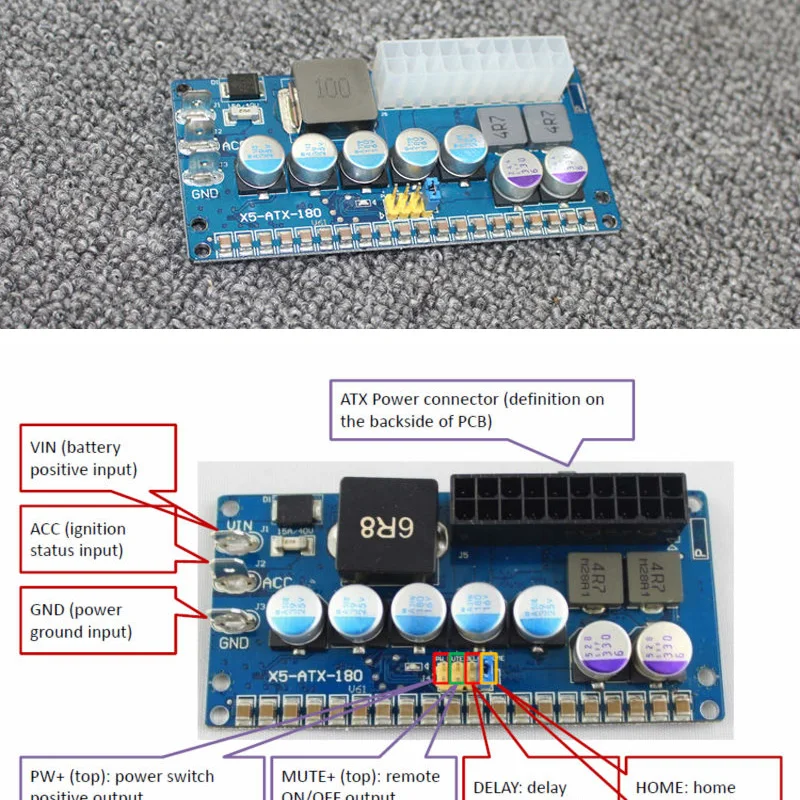

Разъемы:
| Контактный номер. | Контактное имя | I/O | Описание |
| J1 | Вин | I | Аккумулятор положительный. |
| J2 | АКК | I | Состояние зажигания. |
| J3 | GND | I | Мощность заземления. Подключите его к отрицательному контакту аккумулятора. |
| J5 | ATX | I/O | 20 pin ATX основной разъем питания. |
| J4A | PW +, PW- | О | Разъем переключателя питания для управления вкл/выкл. |
| J4B | Бесшумный, GND | О | Дистанционное управление ВКЛ/ВЫКЛ для отключения звука автомобиля. |
| J4C | Задержка, GND | I | Выбор режима задержки. Если джемпер не установлен на P4C, delay_1 = 30 и delay_2 = 90. Если вы установите один джемпер на P4C, delay_1 = 30 и delay_2 = 600. |
| J4D | Дом, GND | I | Установка одного перемычки на J4D, чтобы выбрать домашний режим. |
Режим задержки
Компьютер будет выключен delay_1 = 30 секунд после отключения сигнала ACC, а рельс + 5VSB будет выключен delay_2 = 90 или 600 секунд после выключения.
Домашний режим
Нет управления ACC, и + 5VSB не будет выключаться после выключения компьютера.
![aeProduct.getSubject()]()
Требования к входу
6-25 в регулируется, мин = 1А, макс = 15А (15А Мини-предохранитель). Выключение напряжения при напряжении 25 В.
Порог глубокого отключения
Выход будет выключен, когда входное напряжение меньше 11,2 в для защиты аккумулятора.
Задержка включения
После включения потребуется не менее 20 мс для повышения + 5VSB выходного напряжения (измеряется от 10% до 95%), чтобы достичь своего пика.
Дистанционное управление ВКЛ/ВЫКЛ (PS_ON)
Логический уровень на PS_ON pin низкий: выходное напряжение PSU включено
Логический уровень на PS_ON pin высок: выходное напряжение PSU отключено
Индикатор питания (PWR_OK)
Логический уровень на PWR_OK высок: Мощность блока питания готова
Логический уровень на PWR_OK низкий: выходная мощность блока питания не ок (вход постоянного тока меньше 11,2 в или больше 25 в или других условий неисправности)
Задержка питания good (PWR_OK) фиксируется до 300 мс.
Максимальная мощность характеристики
| Вольтовая рейка | Максимальная нагрузка | Пиковая нагрузка | Регулирование |
| 5 В | 8А * | 12А | 1.5% |
| 5VSB | 1.5A | 2а | 1.5% |
| 3,3 В | 8А * | 12А | 1.5% |
| -12 В | 0.05A | 0.1A | 5.0% |
| 12 В | 9A * (см. Ниже) | 10A | 2.0% |
| * При максимальной нагрузке требуется принудительная вентиляция воздуха. Для безвентиляторной или неправильной вентиляционной работы снижают скорость выхода рельсов 3,3 В, 5 В и 12 В до тех пор, пока температура блока питания не выходит из строя ниже 65с. Максимальная нагрузка не должна превышать 60 секунд. Комбинированная Максимальная выходная мощность не должна превышать более 180 Вт. |
12 В выходной ток
| Входное напряжение | Максимальная нагрузка 12В | Входное напряжение | Максимальная нагрузка 12В |
| 6 в | 4A | 11 в | 9A |
| 7 в | 5А | 12 В | 9A |
| 8 в | 6А | 14В | 9A |
| 9 в | 7А | 14-18 в | 10A |
| 10 в | 8а | 20-24 В | 7А |
| Для низкого входного напряжения (6-10 В) может потребоваться Вентиляция для максимальной нагрузки. |
Оценка эффективности, рельсы 3,3 В и 5 В
| 5 V рельс | Эффективность | 3,3 В рельс | Эффективность |
| 1А | 90% | 1А | 89% |
| 3A | 92% | 3A | 92% |
| 5А | 91% | 5А | 89% |
| 8а | 89% | 8а | 89% |
![aeProduct.getSubject()]()
Вес:55 грамм без жгута, 125 грамм с жгутом.
Входные разъемы:Faston 0,25 ''терминал.
Выходной разъем:20pin разъем питания определяется Pico-Box (Используйте 20pin-24pin жгут проводов для подключения к материнской плате).
Жгут проводов:
Один 20-контактный разъем ATX, три разъема питания жесткого диска (1 PATA и 2 SATAs), один 4-контактный разъем для ЦП 12 В и один кабель переключения питания.
