Контроллер полета Racing F3 (SPRacingF3) был разработан, чтобы дать отличную производительность полета

Основываясь на проверенных и проверенных датчиках, а также обеспечивая непревзойденные возможности ввода/вывода в небольшом и чрезвычайно

Легкий форм-фактор с использованием ЦП следующего поколения.

SPRacingF3 дает вам все функции, которые вам нужны для сердца вашего самолета, независимо от того, являетесь ли вы в FPV racing,

Акробатический полет или аэрофотосъемка идеально.

Особенности

• Нет компромиссов I/O. Используйте все функции постоянно; Например, подключите OSD + SmartPort + SBus + GPS + светодиодный

Полоса + Мониторинг батареи + сонар + 8 двигателей-все в то же время!

• Бортовой большой емкости черный ящик регистратор полетов-оптимизируйте свою настройку и посмотрите результаты вашей установки без

Guesswork (Deluxe).

• Процессор следующего поколения STM32 F3 с аппаратным блоком с плавающей точкой для эффективного расчета полета и более быстрого

Сердечник ARM-Cortex M4.

• Штабелируемый дизайн-идеально подходит для интеграции с OSDs и распределительными платами.

• 16 PWM I/O линий для ESCs, Servos и унаследованных приемников. 8 доступны на стандартных контактных заголовках. 8 через сторону

Установленные разъемы.

• Полная поддержка ESCs OneShot для легкой настройки PID и более четкого ответа.

• Поддерживает SBus, SumH, SumD, Spektrum1024/2048, XBus, PPM, PWM приемники. Не требуется никаких внешних инверторов

(Встроенный).

• Выделенный выход для программируемых светодиодов-отлично подходит для ориентации, гонок и ночного полета.

• Выделенный порт I2C для подключения oled-дисплея без необходимости аккумулятора полета.

• Порты для контроля напряжения и тока.

• Поддержка Sonar для точного удержания на низкой высоте.

• Звуковой сигнал для звуковых предупреждений и уведомлений.

• Дружественный к разработчику порт отладки (SWD) и выбор режима загрузки, unbrickable bootloader.

• Симметричный дизайн для сверхаккуратной проводки.

• Проводите провода с помощью контактных разъемов, JST-SH гнезд или припоя. Используйте Угловые или прямые штыревые разъемы.

• Барометр, установленный на нижней части доски для легкой изоляции от ветра.

• Время цикла до ~ 2x так же быстро, как и у досок STM32F1 предыдущего поколения.

• Конфигурация полетного контроллера через кросс-платформенный графический интерфейс (Windows/OSX/Linux).

• Поддерживает различные самолеты, трикоптеры, Квадрокоптеры, гексакоптеры, октокоптеры, самолеты и многое другое.

• Доступно в Acro и Deluxe версиях.

Вариации

Acro: стандартная модель для гонок/acro flying.

Делюкс: дополнительные датчики для высоты и направления.

Программное обеспечение

SPRacingF3 запускает программное обеспечение с открытым исходным кодом Cleanflight flight control (FC), которое имеет постоянно растущее сообщество

Дружественных разработчиков и пользователей. Открытый источник означает, что вы также можете внести свой вклад в систему.

Cleanflight поставляется с детальным руководством, которое проверяется и поддерживается разработчиками Cleanflight и

Община. Больше нет устаревающих вики-страниц и информации о секундах.

Убедитесь, что вы ссылаетесь на руководство, которое соответствует вашей версии прошивки.

История

Оборудование было разработано ведущим разработчиком Cleanflight, Доминик Клифтон, чтобы быть более способным, чем

STM32F1-based доски после прослушивания отзывы от пользователей Cleanflight, участников и лучших пилотов.

Невыполнение этих предупреждений аннулирует вашу гарантию и уничтожит ваш полет

Контроллер.

• Всегда следите за полярностью. Проверьте и дважды проверьте перед подачей питания.

• Отключение питания перед отключением, подключением или подключением любых соединений.

• Подключите только один источник питания к контактам VCC/Не подключайте больше

Один источник питания на два или более контактов VCC. Е. Г. Если вы используете ESCs

С BECs затем удалите центральный красный провод из всего, кроме одного ESC коннектор.

• Не подключайте GND, VCC или 3,3 v друг к другу (короткое замыкание).

• Не подключайте GND, VCC или 3,3 v к любым входам или выходам, если не указано специально.

• Не подключайте вход или выход к любому другому входу или выходу, если не указано

Заявлено.

• 3,3 В питания для слаботочной использовать только. Макс. 100 мА

• Не допускайте попадания грязи/пыли/клея/и т. Д. В датчик давления (барометр).

• Держите магниты подальше от контроллера полета.

Предупреждения

Общие рекомендации

Следуйте приведенным ниже советам для лучшей производительности и длительного срока службы вашего полетного контроллера:

• Нанесите смола/клей для укрепления JST-SH разъемов-помогает, если вы разбиваете самолет.

• Рекомендуется использовать корпус/коробку для полетного контроллера.

• Установите пену с открытыми ячейками под датчиком давления-сэндвич между FC

И рамка.

• Провода мотора маршрута/батареи далеко от датчика компаса (магнитометр)

По возможности.

• Установите перемычки для ботинок только в том случае, если они вам нужны.

• Рекомендуется использовать цветные штыревые разъемы (не поставляются), особенно для VBAT

Заголовки.

• Сделайте все возможное, чтобы предотвратить вибрацию, достигающую акселерометра/гироскопа.

E. g. Баланс реквизит, двигатели и обеспечить все

SPRacingF3 дает вам все функции, которые вам нужны для сердца вашего самолета, независимо от того, находитесь ли вы в гонках FPV, акробатическом полете или аэрофотосъемке, это идеально.

Делюкс: дополнительные датчики для высоты и направления.

SPRacingF3 запускает программное обеспечение с открытым исходным кодом Cleanflight flight control (FC), которое имеет постоянно растущее сообщество дружественных разработчиков и пользователей. Открытый источник означает, что вы также можете внести свой вклад в систему.

Характеристики:

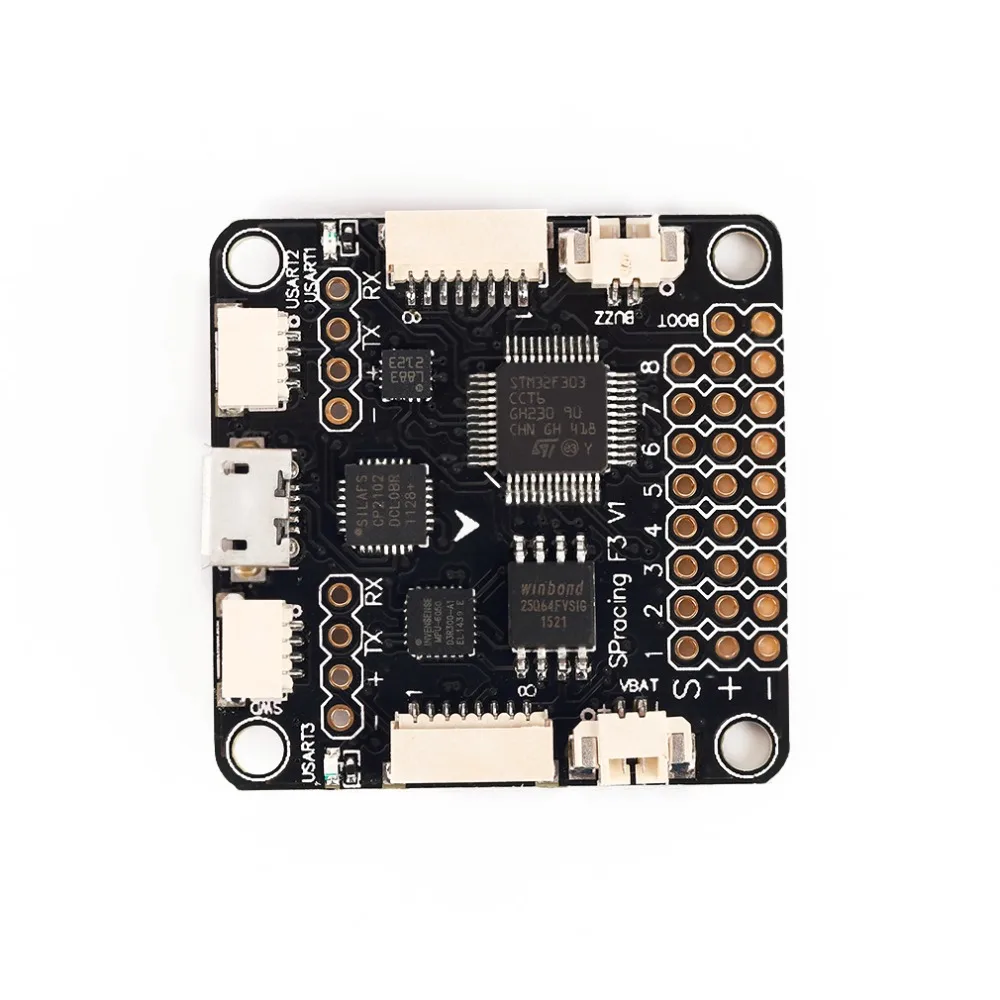

* 36x36 мм углеродного волокна доска с 30,5 мм монтажные отверстия.

* ~ 5 граммов.

* Процессор STM32F3.

* Вспышка высокой емкости (Acro и Deluxe)

* MPU6050 акселерометр/гироскоп

* Барометр MS5611 (только Люкс)

* Компас HMC5883 (только Люкс)

* Разъем MicroUSB.

* 4x 4pin JST-SH розетки (I2C, SWD, 2xUART)

* 2x 8pin JST-SH розетки (PPM, PWM, серийный, RX, GPIO, ADC, 3 в, 5 В, GND)

* 8x3pin-отверстия для штыревых головок для соединений ESC/Servo.

* 2x 4pin-отверстия для штыревых разъемов для 2x последовательных портов.

* 2x2pin-отверстия для штыревых разъемов для напряжения батареи и зуммера.

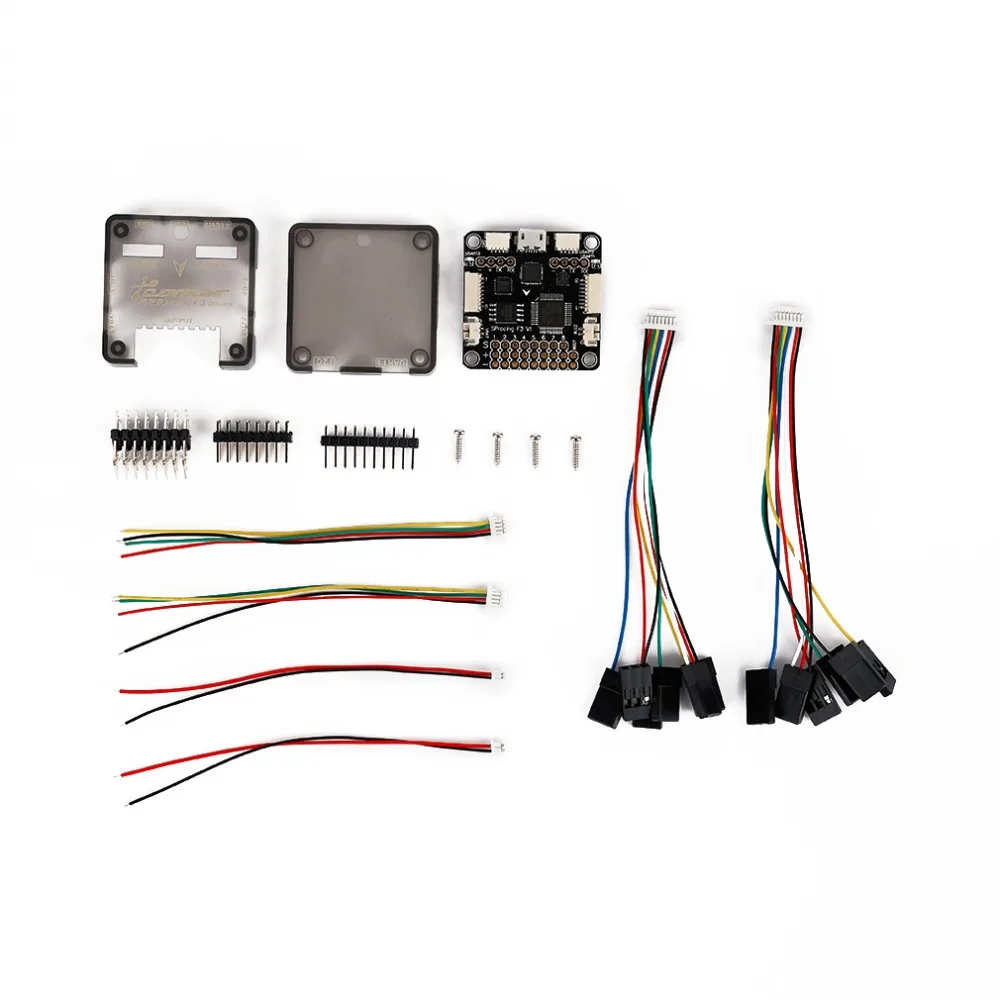

Посылка включает:

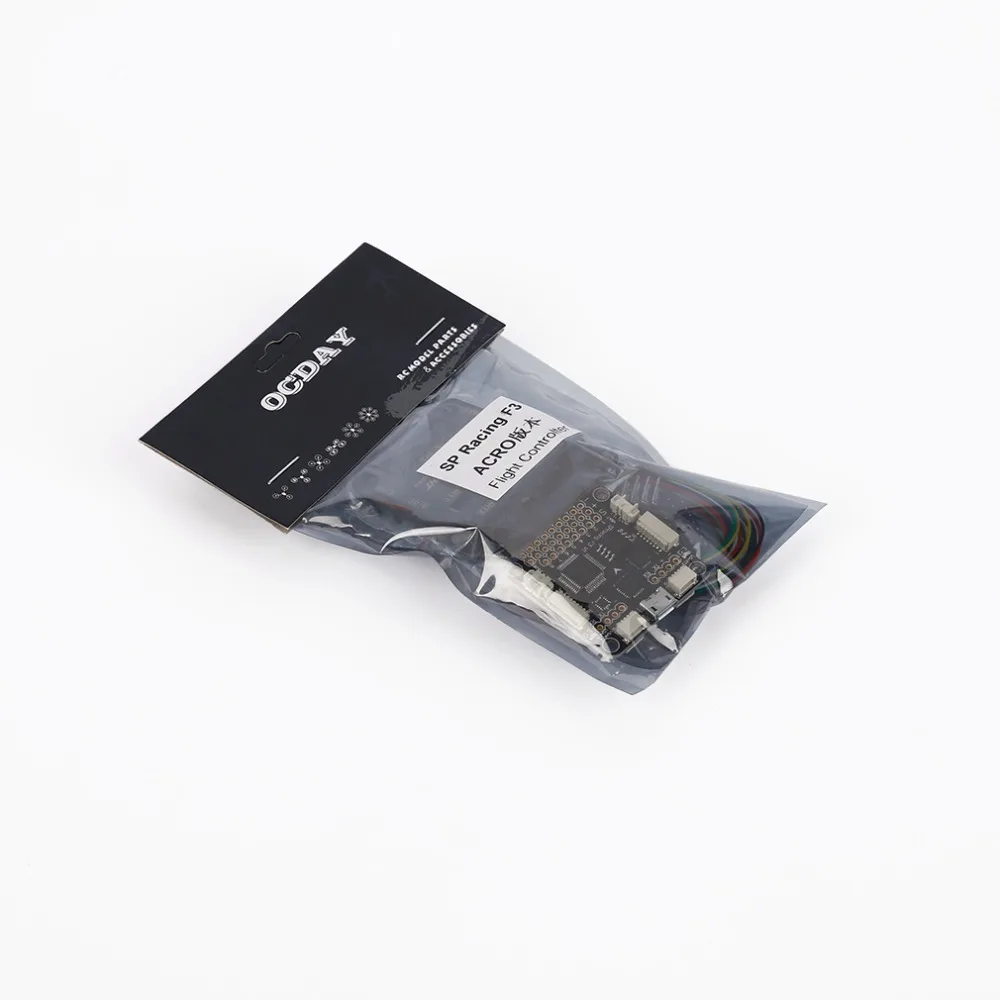

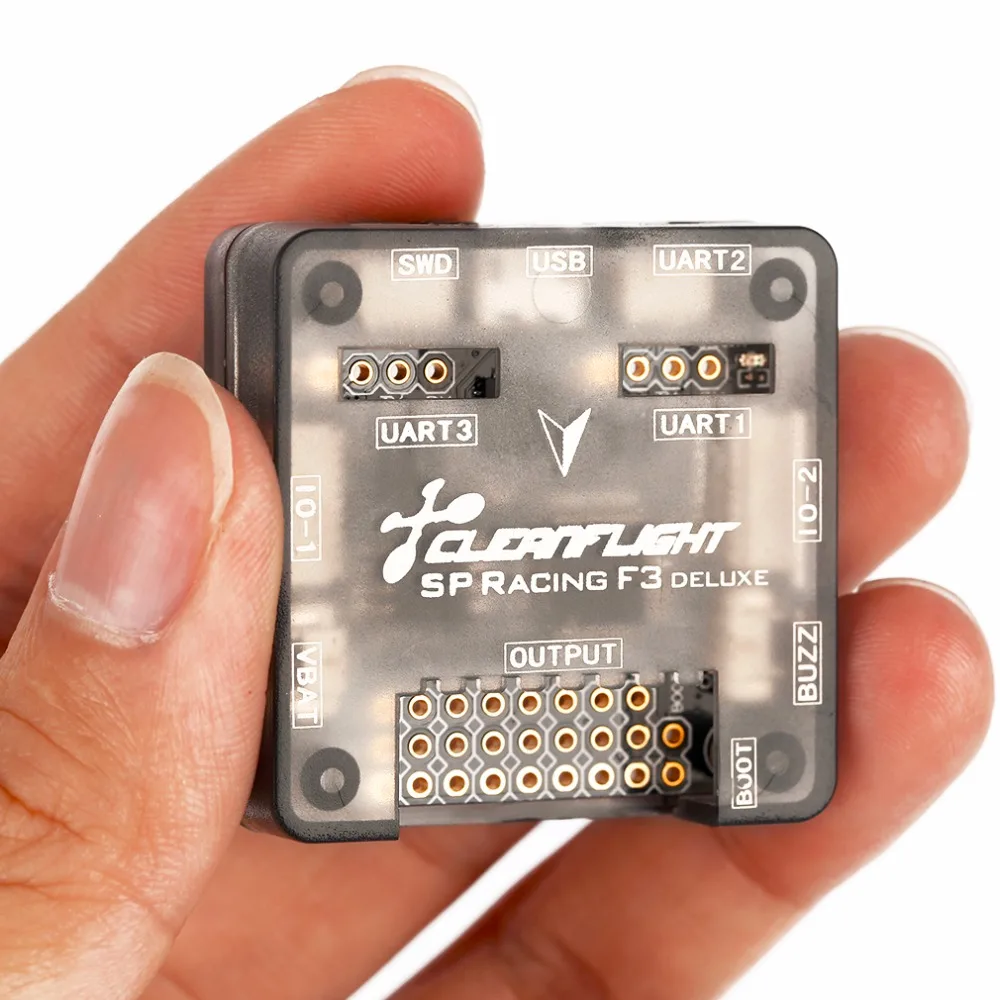

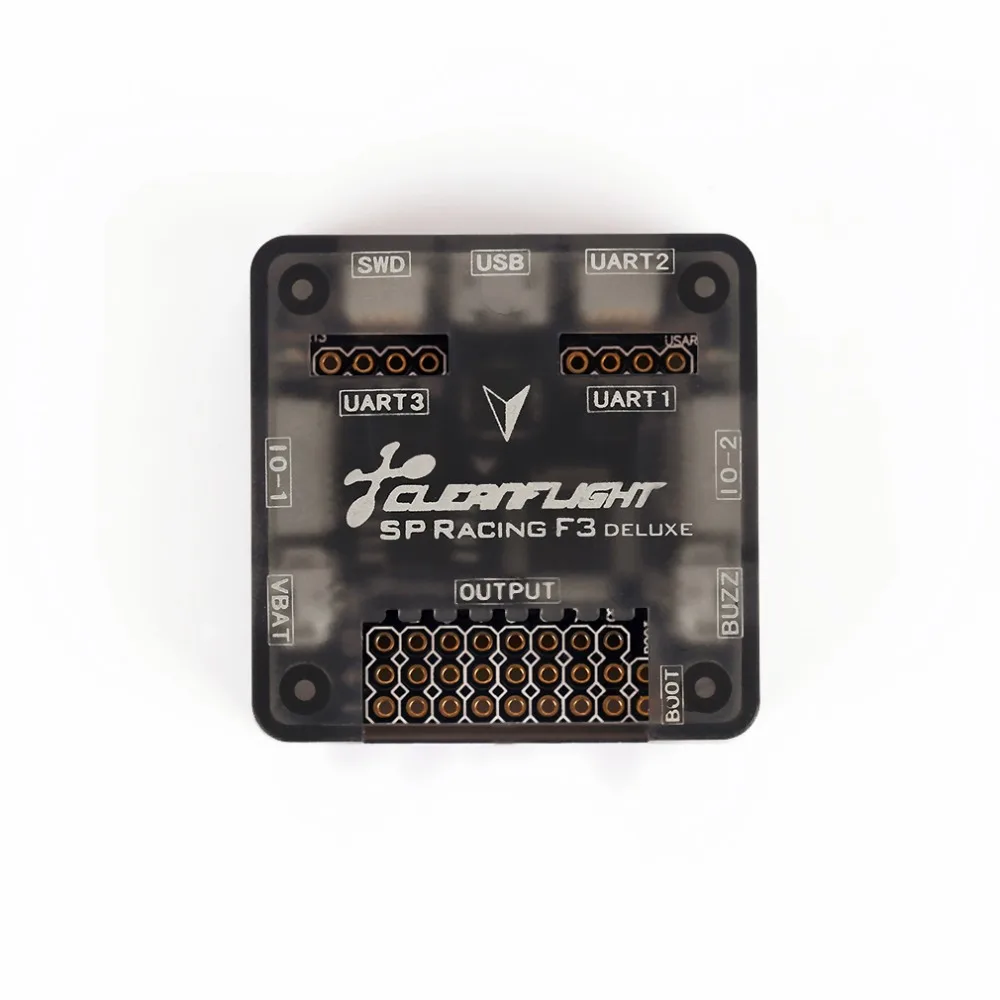

Плата контроллера полета 1 * F3 W/ Shell    (Есть два вида чехол, мы отправим его случайным образом)

Роскошная версия (10 DOF)-это версия с компасом и brano

ACRO (6 DOF)-это версия без компаса и brano
