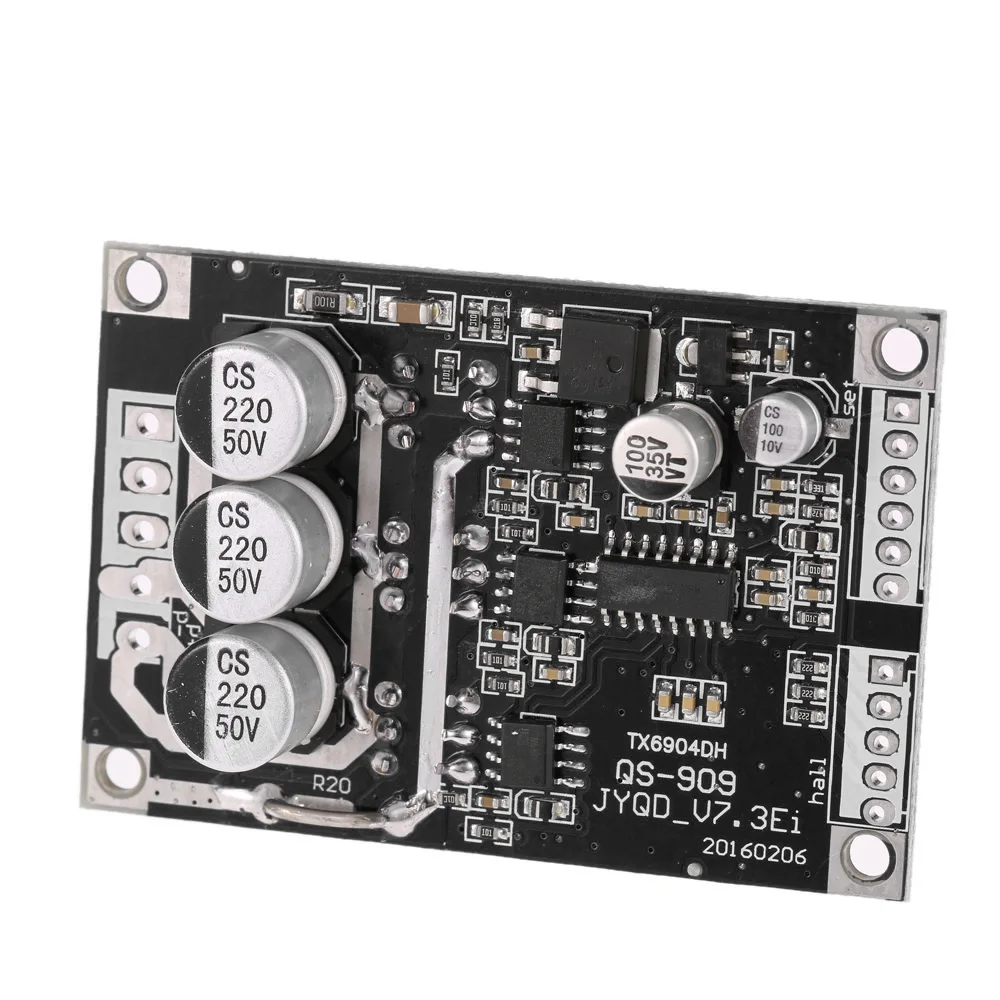

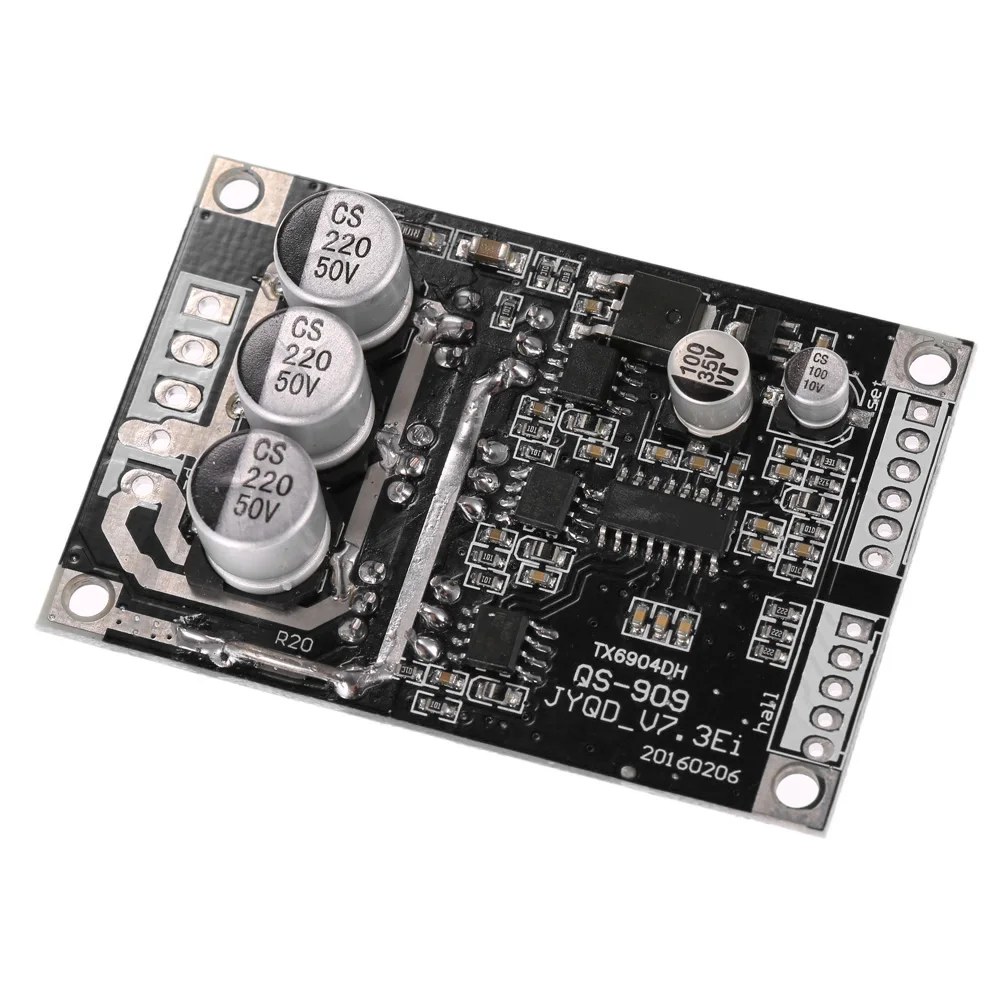

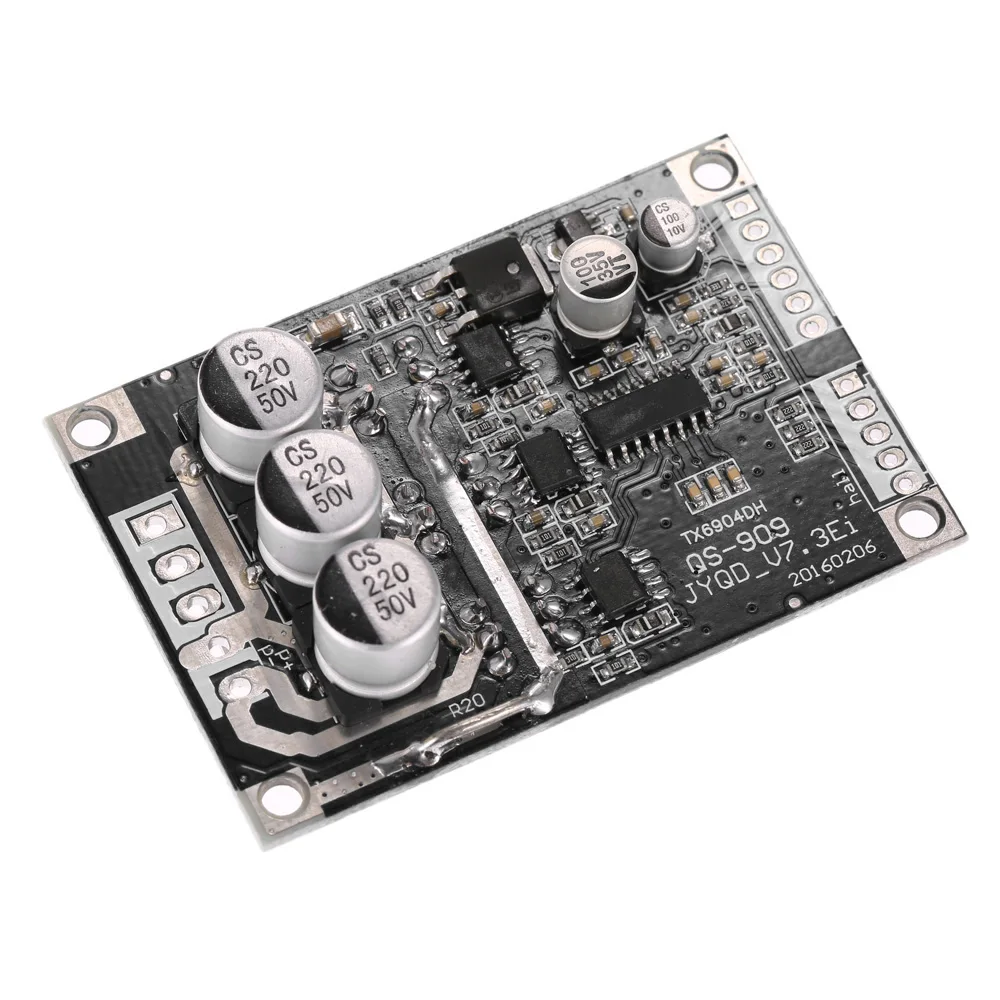

Бесщеточный контроллер двигателя постоянного тока 12 В 36 500 Вт сбалансированная

Бесщеточный контроллер двигателя постоянного тока 12 В 36 500 Вт сбалансированная

DC 12V-36V 500W бесколлекторный мотор контроллер Холла мотор сбалансированный автомобиль драйвер платы

Особенности:
Процесс SMT, высокое качество.
Плата бесщеточного двигателя постоянного тока.
Рабочее напряжение: от 12 В до 36 В постоянного тока; Рабочий ток ≤ 15 А.
С функцией регулирования скорости, 0,1 V-скорость 5V напряжения.
Защита стойла, защита от перегрузки по току, Включение управления, рулевое управление и сигнал контроля скорости.

Технические характеристики:
Рабочее напряжение: DC12-36V
Рабочий ток: ≤ 15 А
Мощность привода: ≤ 500 Вт
Скорость Напряжение: 0,1 V-5V
Рабочая температура: -40 ~ 85 °C
Влажность: ≤ 90% RH
Защита стойла: Да
Включить управление: Да
Защита от перегрузки по току: Да
Рулевое управление: Да
Сигнал контроля скорости: Да

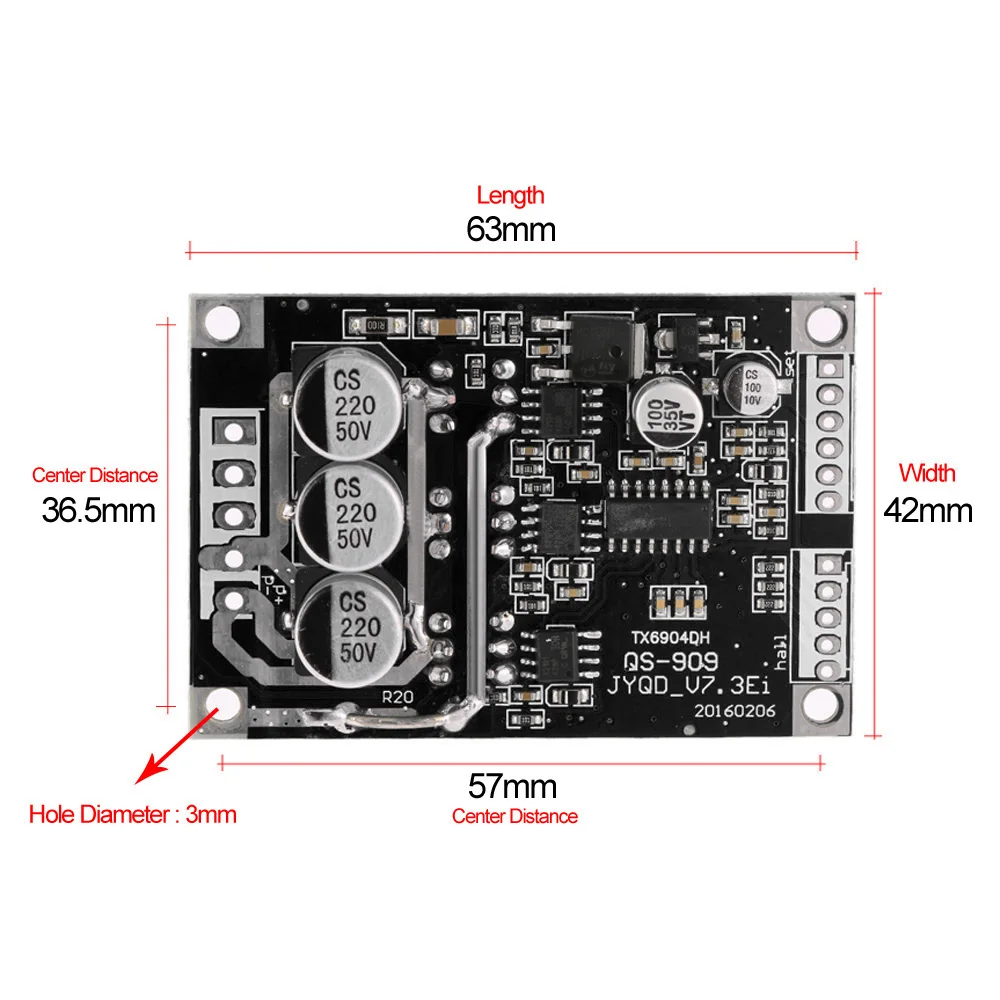

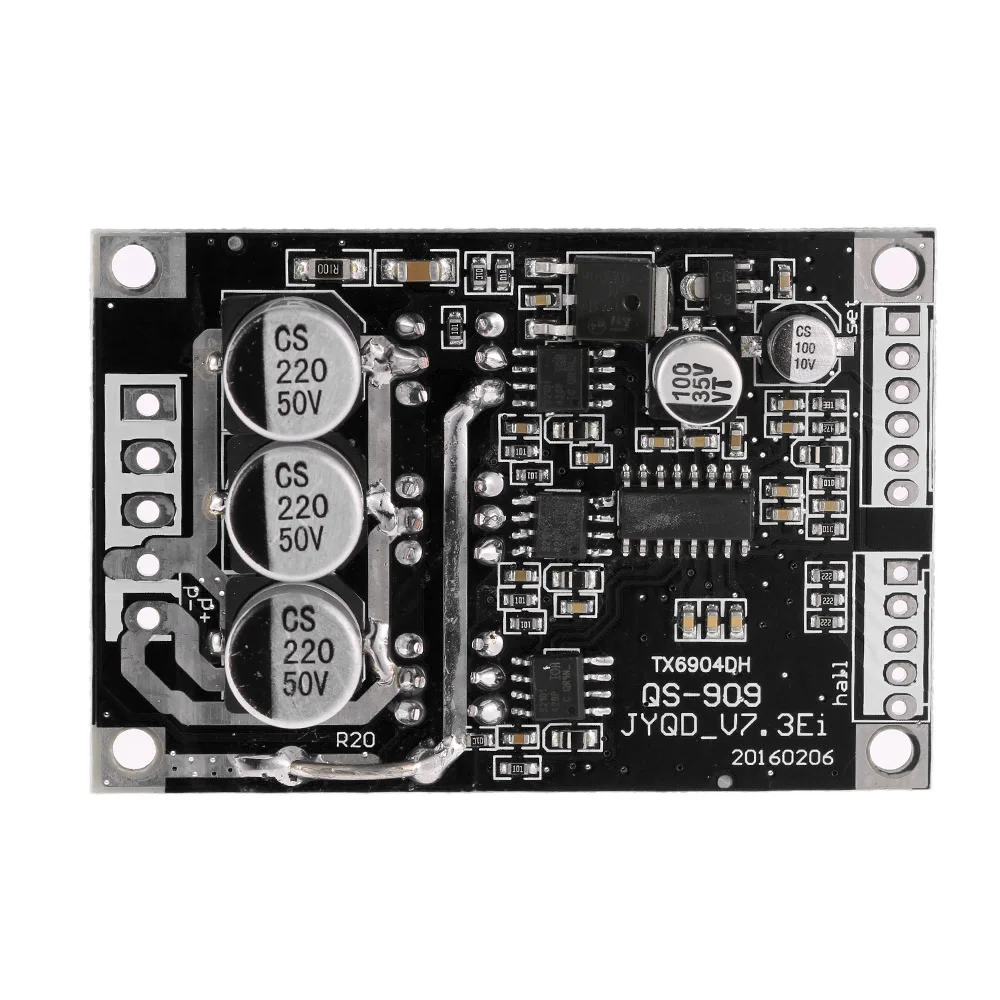

Размер печатной платы: 63*42*17 мм
Вес: 30 г

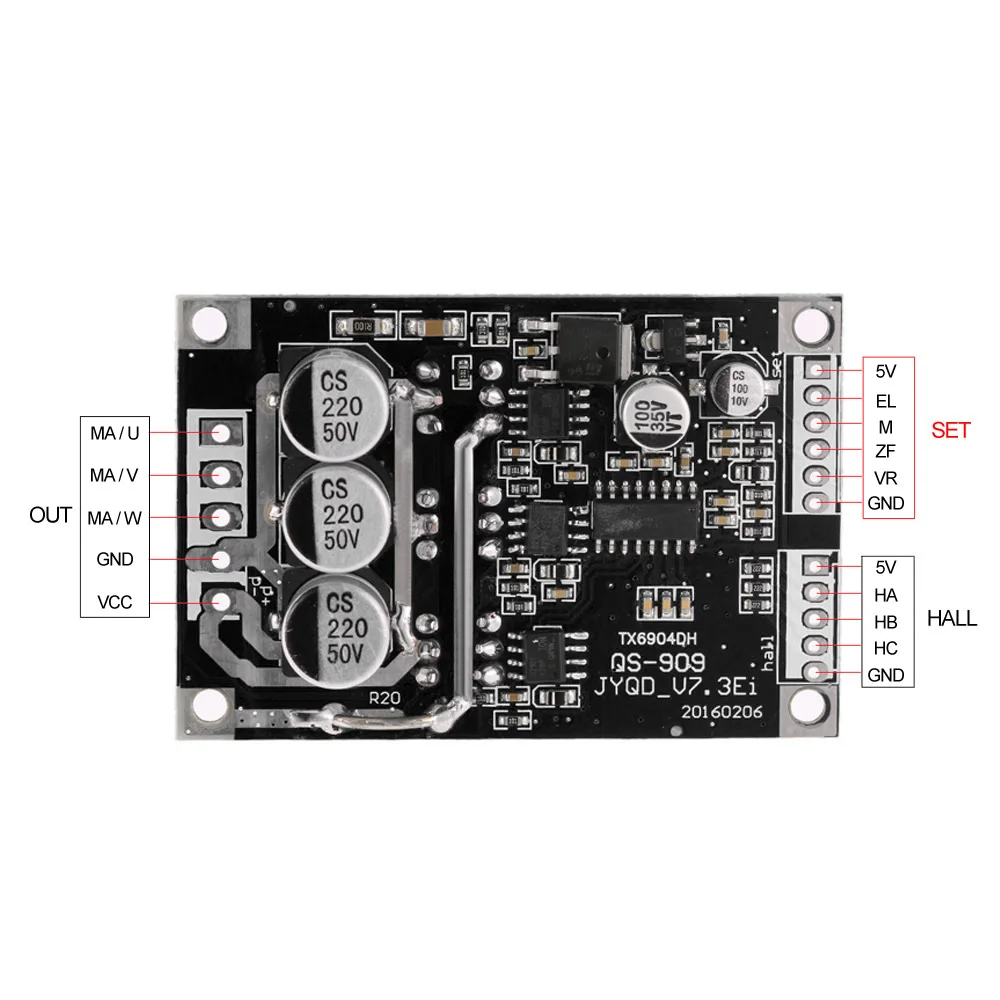

Выход клеммы питания:
VCC (положительный источник питания)
GND (отрицательный)
MC (Фаза двигателя, Вт)
МБ (Фаза двигателя V)
МА (фазы двигателя U)

Набор для стороны управления:
Терминал управления GND
Очки виртуальной реальности VR регулятором Конец 0-5 вольт постоянного тока (соответствует 10% скорости двигателя-100%)
ZF реверсивное управление (подключено к 5 В или заземление, может изменить направление вращения двигателя)
M тахометр с импульсным выходом (в зависимости от количества полюсов двигателя, что соответствует значению импульсов за революцию выходных цифр)
EL включить клемму управления (подключен к 5 В или заземления, затем 5 В, Заземление двигателя остановки)

Зал для терминалов зала:
5 В, мощность зала положительная
Ха, сигнал зала
Hb, сигнал зала
Hc, сигнал зала
GND, зал отрицательный

Примечание:
В связи с тем, что разные производители двигателей холла, заказы на линейку Холла могут отличаться от изображений, вам нужно отрегулировать последовательность.
Если последовательность линий неправильно, она не будет работать так, как ожидалось, например, запуск аномально, с большим током или даже сжечь плату драйвера.

Советы:Если вы используете меньше, чем60 Вт, Без дополнительных радиаторов; Пожалуйста, убедитесь, что радиатор добавьте, когда он превышает 60 Вт.
При монтаже радиатора, вы должны обращать внимание на изоляцию 6 шт. MOS на задней стороне модуля. Это навсегда повредит водительскую плату без изоляции.

Посылка список:
1 * бесщеточный контроллер двигателя
