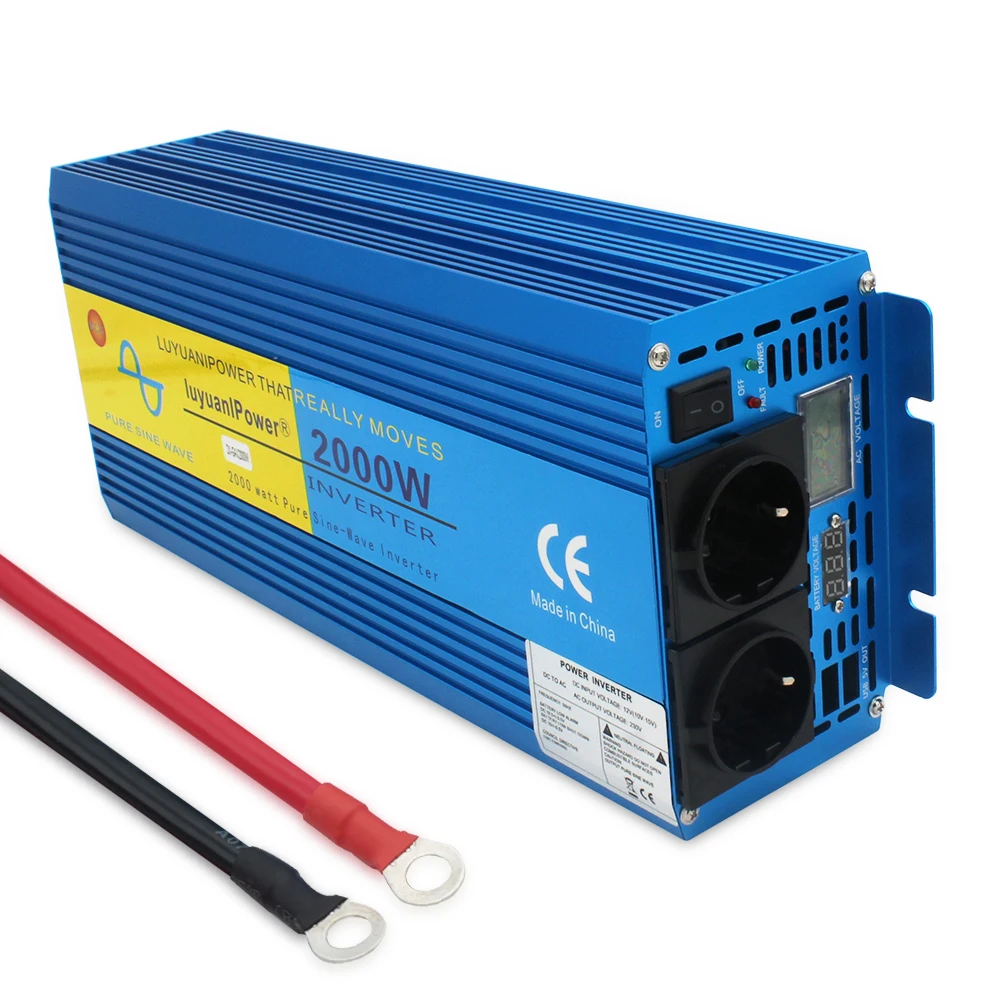

Цифровой дисплей 4000 Вт пиковый инвертор немодулированного синусоидального
12 048,87 руб.
Новое поступление

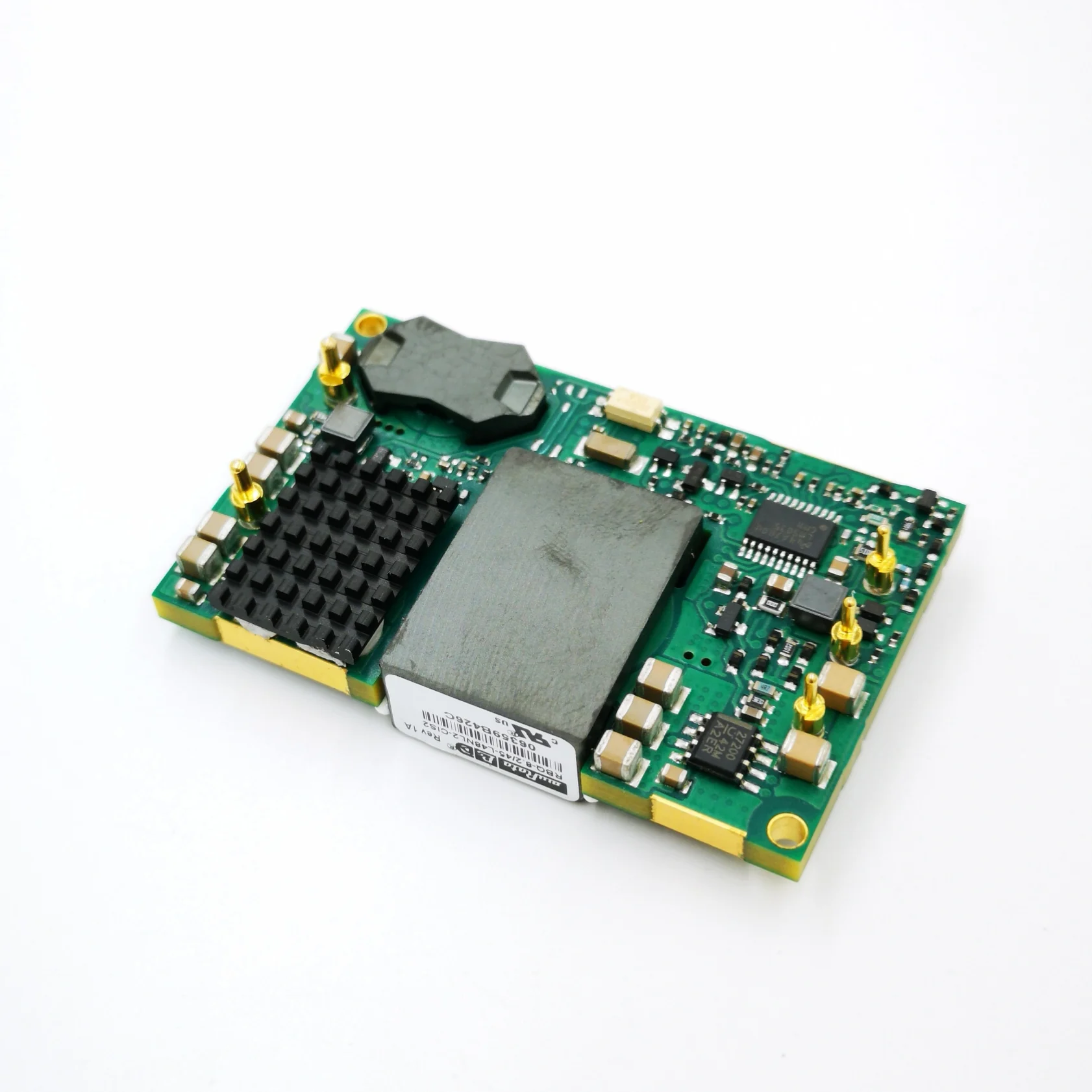

YIXINYOU высокомощная изоляция RBQ с регулируемым давлением модуль преобразователя
465,74 руб.

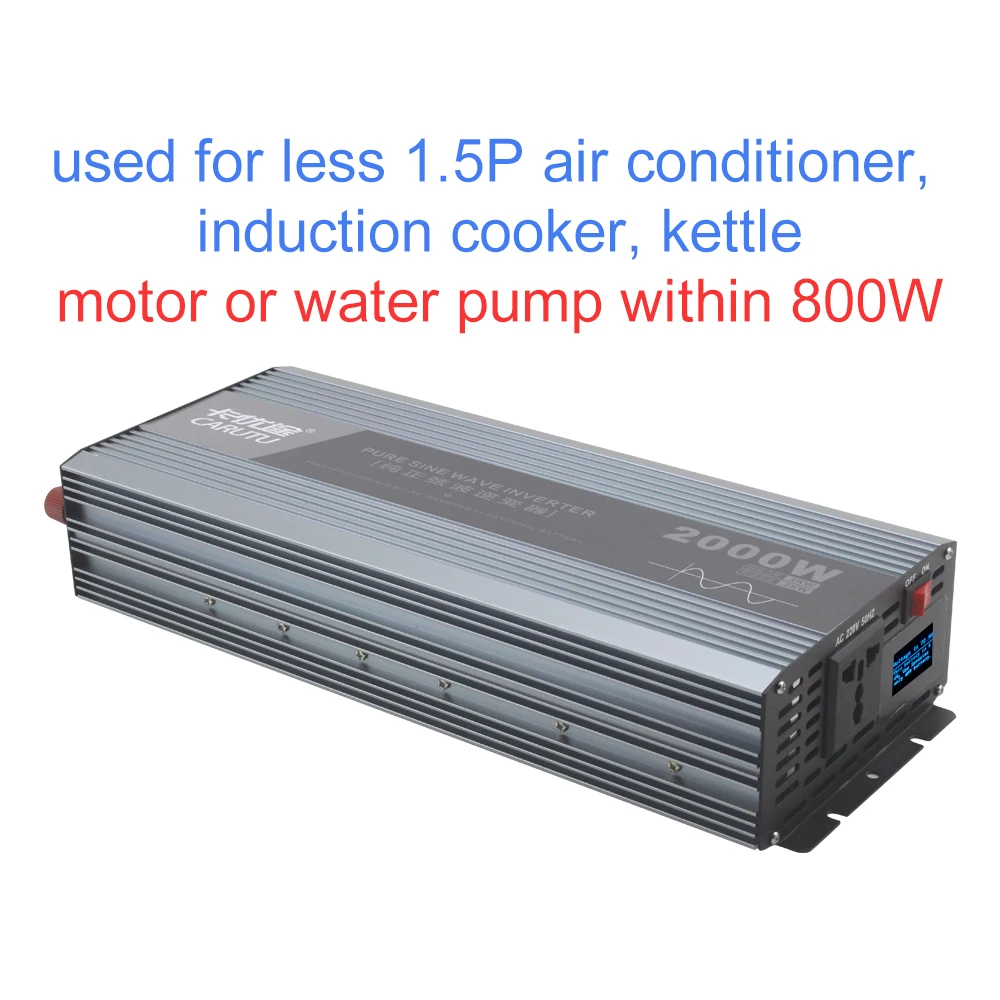

Синусоидальный инвертор 2000 Вт солнечной энергии выход 12 В 220 отличная стабильная
9 450,99 руб.
5 кВт MPPT солнечный на сетке инвертор 5000 Вт 220В переменного тока для солнечной
40 537,93 - 46 543,47 руб.
12 В 24 36 48 60 в 72 понижающий до 5 1 А 2 постоянного тока преобразователь питания с
377,28 руб.
Однофазный вход и 3 фазный выходной преобразователь частоты кВт 380 В/регулируемый
7 257,60 руб.
Понижающий преобразователь LM2596HV модуль 3 в В 5 6 9 12 15 24 постоянного тока 50
102,83 руб.
Частотный инвертор 15KW/3 фазный 380V/32A 20hp частоты 15KW|Инверторы и конвертеры| |
29 524,88 - 34 087,82 руб.
Характеристики

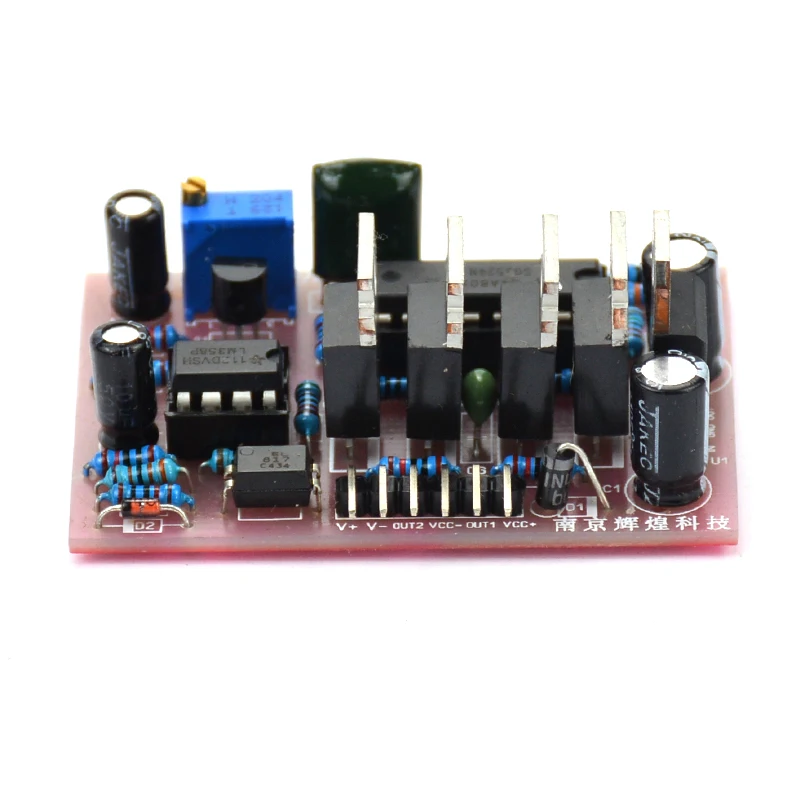

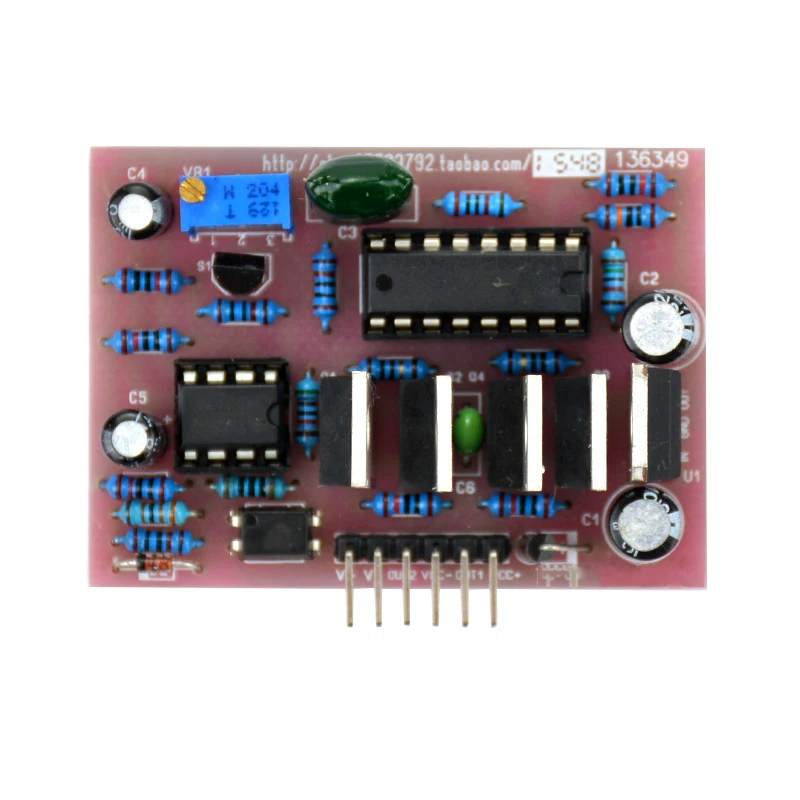

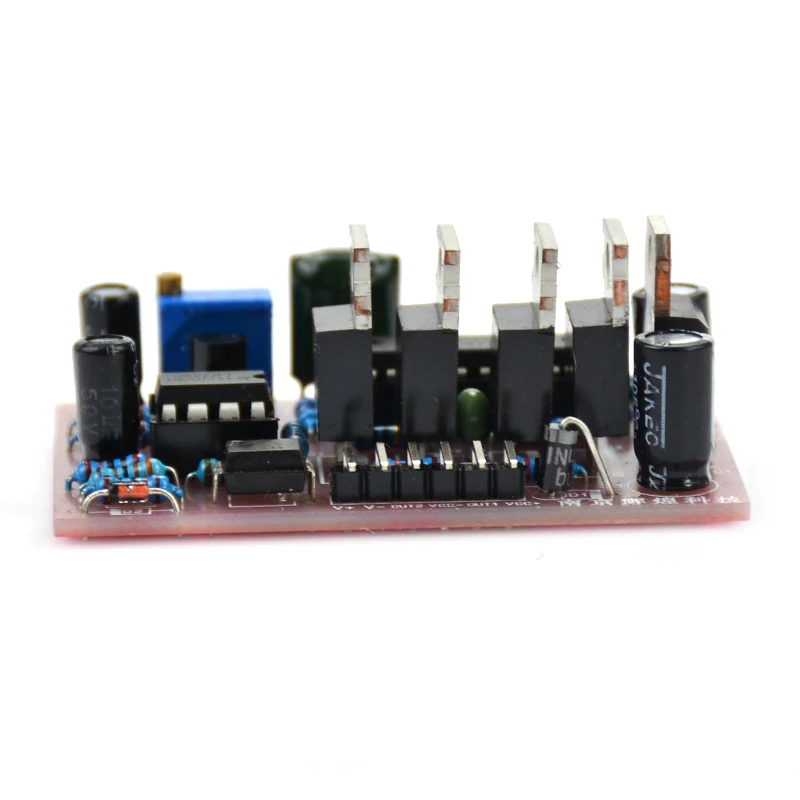

Инвертор высокой мощности SUNYIMA 12 24 В SG3524 плата водителя прямоугольная волна
История изменения цены
*Текущая стоимость 800,69 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-23-2026 | 952.10 руб. | 1000.13 руб. | 976 руб. |
| Feb-23-2026 | 944.8 руб. | 991.85 руб. | 967.5 руб. |
| Jan-23-2026 | 792.19 руб. | 832.62 руб. | 812 руб. |
| Dec-23-2025 | 928.34 руб. | 974.75 руб. | 951 руб. |
| Nov-23-2025 | 808.72 руб. | 848.39 руб. | 828 руб. |
| Oct-23-2025 | 912.79 руб. | 958.48 руб. | 935 руб. |
| Sep-23-2025 | 904.42 руб. | 949.33 руб. | 926.5 руб. |
| Aug-23-2025 | 896.37 руб. | 941.21 руб. | 918.5 руб. |
| Jul-23-2025 | 888.74 руб. | 932.5 руб. | 910 руб. |
Описание товара

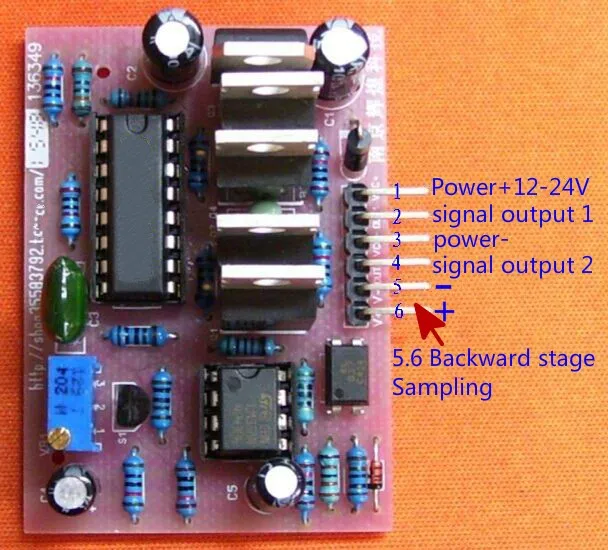

1,12-24 V Высокая мощность Инвертор SG3524 модуль привода, новое устройство собрано, большой чип тотема выпуска. Для различных низкочастотных инверторов можно управлять 2-50 шт 3205 FET. Подходит для максимальной мощности трансформатора 3-5 кВт модели, LM358 двойная ОП защита от задержки (Выходная частота около: 30-330 Гц Регулировка регулируемой частоты: низкая по часовой стрелке, против часовой стрелки высокая) выходная частота по умолчанию: 260 Гц.
2. домашний инвертор должен только регулировать VR1, выходная частота устанавливается на 50 Гц (настраиваемый метод 1: Настройка счетчика частоты, 2: без частотных столов можно напрямую переносить на резистор VR1 120 K 3: по часовой стрелке на регулируемый резистор VR1 модуляция в конце, я слышал звук Dada, Затем против часовой стрелки, чтобы настроить, вероятно, около 13-14 кругов, 50 Гц Выход) непосредственно с бытовой техникой, освещения, телевидения, вентилятора и так далее. Примечание: купите непосредственно с рынка трансформаторов 12V20W-5000W dual 15 V или двойной 12 V Выходной Частотный трансформатор без изменений, добавленный непосредственно к приводу и FET, фильтрующие конденсаторы. Предпочтительные сильные руки DIY друзей.
3. характеристики этой цепи-небольшой размер, высокая эффективность, низкая температура в диапазоне номинальной мощности, максимальная выходная мощность 5000 Вт, если вы хотите увеличить мощность, пожалуйста, параллельно увеличивайте FET, может быть ширина импульса модулируется внешним потенциометром.
Выбор компонентов
Схема Модуляции ширины импульса движения выделена shock SG3524, потому что меньше внешних компонентов, что делает простым, все компоненты могут быть использованы наиболее компактный метод сварки круга для сварки на периферии, что может уменьшить размер цепи ключом к успеху является выбор FET, это лучший довод 50 V 50A выше, Выбор-IRF1010, 3205 и т. Д., резистор 6,7 pin и конденсатор определяют частоту колебаний. Частота цепи 260 Гц, выше, чем частота 50 Гц, примерно в четыре раза, размер и выход витков обмотки трансформатора может быть уменьшен соответственно. Если вы хотите работать в частоте мощности 50 Гц, можно соответствующим образом увеличить значение C R, чем ниже частота, соответствующей увеличению основной катушки. Площадь поперечного сечения сердечника трансформатора 28x30мм диаметр первичной катушки составляет 1,45 мм, провод и ранка 24 витков, конец к концу, вторичный диаметр обмотки 0,38 мм, 600-700 поворотов несколько головок можно нагнетать между хорошим регулятором 600-700.

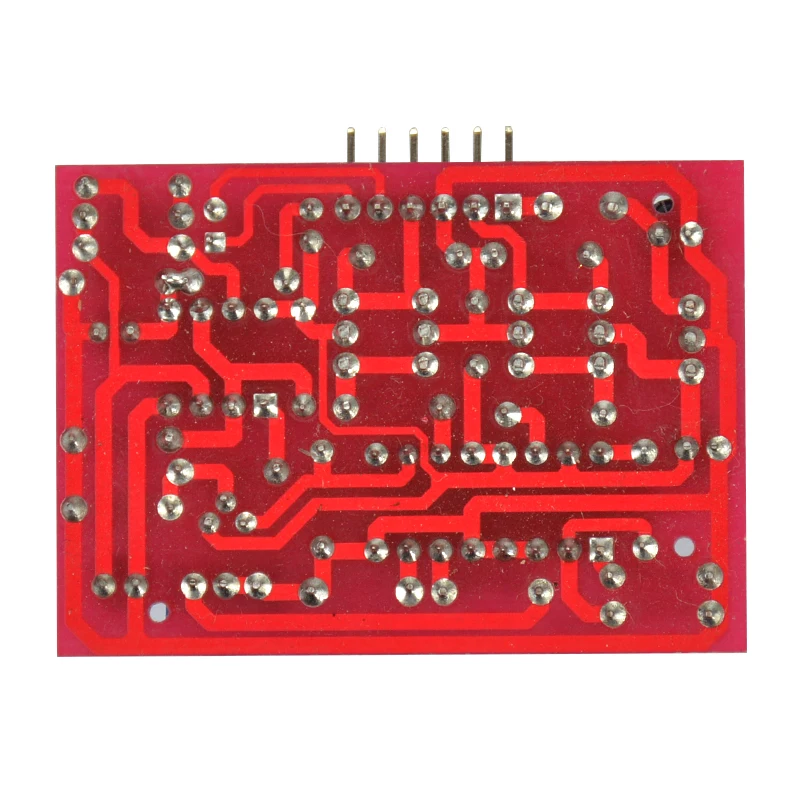

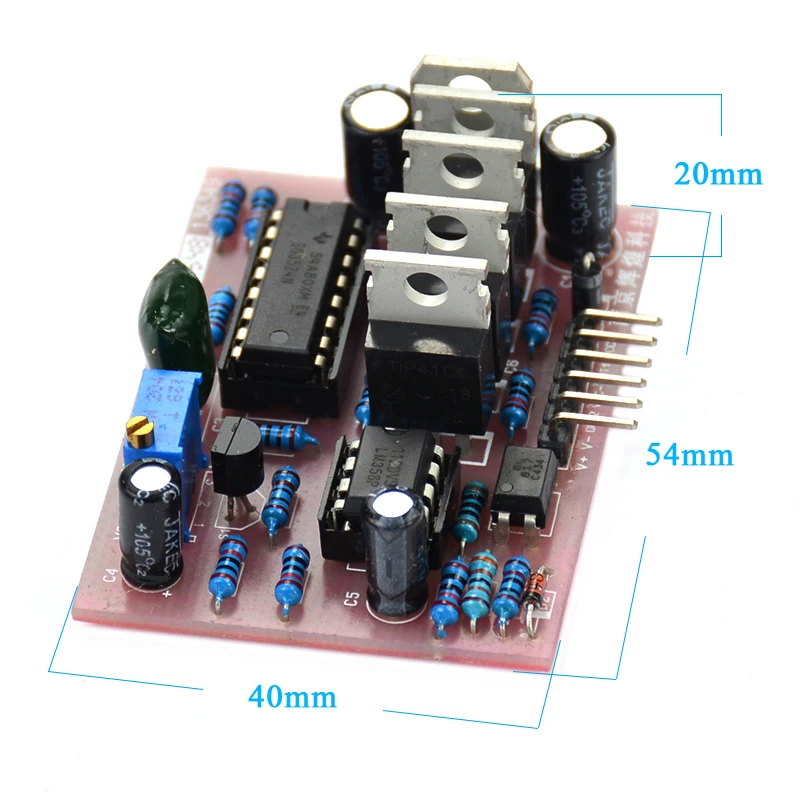

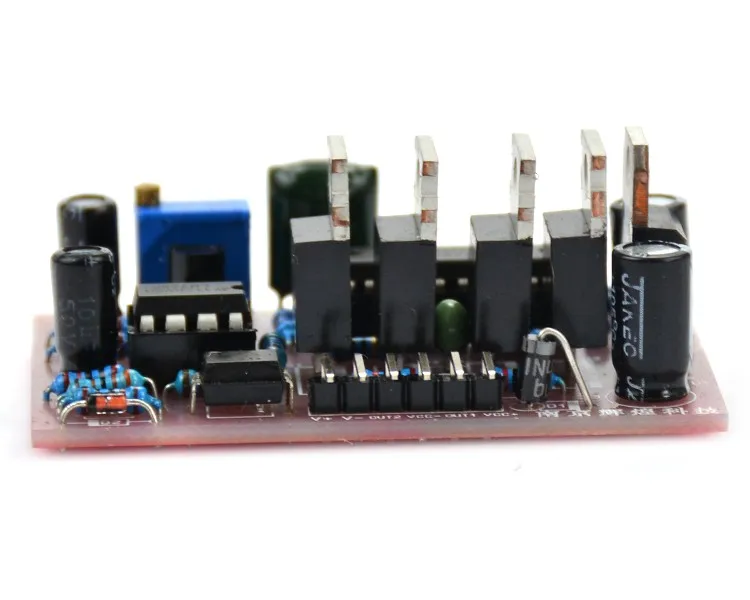

Размер печатной платы: 55*39 мм толщина материала 1,6 мм FR-4
Упаковка
1 шт. * 12-24 В SG3524 Высокая мощность инвертор драйвер платы квадратная волна Выходная регулировка частоты 260 Гц
