Контроллер полета Racing F3 (SPRacingF3) был разработан, чтобы дать отличную производительность полета

Основываясь на проверенных и проверенных датчиках, а также обеспечивая непревзойденные возможности ввода/вывода в небольшом и чрезвычайно
Легкий форм-фактор с использованием ЦП следующего поколения.
SPRacingF3 дает вам все функции, которые вам нужны для сердца вашего самолета, независимо от того, являетесь ли вы в FPV racing,
Акробатический полет или аэрофотосъемка идеально.

Особенности
• Нет компромиссов I/O. Используйте все функции постоянно; Например, подключите OSD + SmartPort + SBus + GPS + светодиодный
Полоса + Мониторинг батареи + сонар + 8 двигателей-все в то же время!
• Бортовой большой емкости черный ящик регистратор полетов-оптимизируйте свою настройку и посмотрите результаты вашей установки без
Guesswork (Deluxe).
• Процессор следующего поколения STM32 F3 с аппаратным блоком с плавающей точкой для эффективного расчета полета и более быстрого
Сердечник ARM-Cortex M4.
• Штабелируемый дизайн-идеально подходит для интеграции с OSDs и распределительными платами.
• 16 PWM I/O линий для ESCs, Servos и унаследованных приемников. 8 доступны на стандартных контактных заголовках. 8 через боковой
Подключенные разъемы.
• Полная поддержка ESCs OneShot для легкой настройки PID и более четкого ответа.
• Поддерживает SBus, SumH, SumD, Spektrum1024/2048, XBus, PPM, PWM приемники. Внешние зарядные устройства не инверторы требуется
(Встроенный).
• Выделенный выход для программируемых светодиодов-отлично подходит для ориентации, гонок и ночного полета.
• Выделенный порт I2C для подключения oled-дисплея без необходимости аккумулятора полета.
• Порты для контроля напряжения и тока.
• Поддержка Sonar для точного удержания на низкой высоте.
• Звуковой сигнал для звуковых предупреждений и уведомлений.
• Дружественный к разработчику порт отладки (SWD) и выбор режима загрузки, unbrickable bootloader.
• Симметричный дизайн для сверхаккуратной проводки.
• Проводите провода с помощью контактных разъемов, JST-SH гнезд или припоя. Используйте Угловые или прямые штыревые разъемы.
• Барометр, установленный на нижней части доски для легкой изоляции от ветра.
• Время цикла до ~ 2x так же быстро, как и у досок STM32F1 предыдущего поколения.
• Конфигурация полетного контроллера через кросс-платформенный графический интерфейс (Windows/OSX/Linux).
• Поддерживает различные самолеты, трикоптеры, Квадрокоптеры, гексакоптеры, октокоптеры, самолеты и многое другое.
• Доступно в Acro и Deluxe версиях.
Вариации
Acro: стандартная модель для гонок/acro flying.
Делюкс: дополнительные датчики для высоты и направления.
Программное обеспечение
SPRacingF3 запускает программное обеспечение с открытым исходным кодом Cleanflight flight control (FC), которое имеет постоянно растущее сообщество
Дружественных разработчиков и пользователей. Открытый источник означает, что вы также можете внести свой вклад в систему.
Cleanflight поставляется с детальным руководством, которое проверяется и поддерживается разработчиками Cleanflight и
Общин. Больше нет устаревающих вики-страниц и информации о секундах.

Убедитесь, что вы ссылаетесь на руководство, которое соответствует вашей версии прошивки.
Книги по истории
Оборудование было разработано ведущим разработчиком Cleanflight, Доминик Клифтон, чтобы быть более способным, чем
STM32F1-based доски после прослушивания отзывы от пользователей Cleanflight, участников и лучших пилотов.

Невыполнение этих предупреждений аннулирует вашу гарантию и уничтожит ваш полет
Контроллер.
• Всегда следите за полярностью. Проверьте и дважды проверьте перед подачей питания.
• Отключение питания перед отключением, подключением или подключением любых соединений.
• Подключите только один источник питания к контактам VCC/Не подключайте больше
Один источник питания на два или более контактов VCC. Е. Г. Если вы используете ESCs
С BECs затем удалите центральный красный провод из всего, кроме одного ESC коннектор.
• Не подключайте GND, VCC или 3,3 v друг к другу (короткое замыкание).
• Не подключайте GND, VCC или 3,3 v к любым входам или выходам, если не указано специально.
• Не подключайте вход или выход к любому другому входу или выходу, если не указано
Заявленной.
• 3,3 В питания для слаботочной использовать только. 100mA Макс.
• Не допускайте попадания грязи/пыли/клея/и т. Д. В датчик давления (барометр).
• Держите магниты подальше от контроллера полета.
Предупреждения
Общие советы
Следуйте приведенным ниже советам для лучшей производительности и длительного срока службы вашего полетного контроллера:
• Нанесите смола/клей для укрепления JST-SH разъемов-помогает, если вы разбиваете самолет.
• Рекомендуется использовать корпус/коробку для полетного контроллера.
• Установите пену с открытыми ячейками под датчиком давления-сэндвич между FC
И рамкой.
• Провода мотора маршрута/батареи далеко от датчика компаса (магнитометр)
Насколько это возможно.
• Установите перемычки для ботинок только в том случае, если они вам нужны.
• Рекомендуется использовать цветные штыревые разъемы (не поставляются), особенно для VBAT
Заголовки.
• Сделайте все возможное, чтобы предотвратить вибрацию, достигающую акселерометра/гироскопа.

E. g. Баланс реквизит, двигатели и обеспечить все

SPRacingF3 дает вам все функции, которые вам нужны для сердца вашего самолета, независимо от того, находитесь ли вы в гонках FPV, акробатическом полете или аэрофотосъемке, это идеально.

Делюкс: дополнительные датчики для высоты и направления.

SPRacingF3 запускает программное обеспечение с открытым исходным кодом Cleanflight flight control (FC), которое имеет постоянно растущее сообщество дружественных разработчиков и пользователей. Открытый источник означает, что вы также можете внести свой вклад в систему.

Технические характеристики:

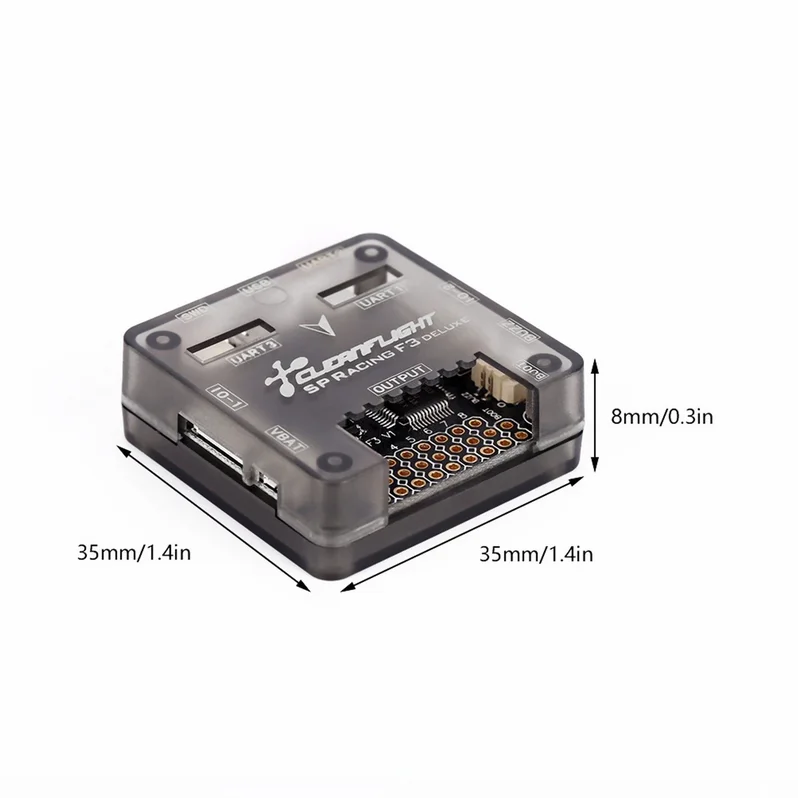

* 36x36 мм углеродного волокна доска с 30,5 мм монтажные отверстия.
* ~ 5 граммов.
* STM32F3 Процессор.
* Вспышка высокой емкости (Acro и Deluxe)
* MPU6050 акселерометр/гироскоп
* Барометр MS5611 (только Люкс)
* Компас HMC5883 (только Люкс)
• MicroUSB разъем.
* 4x 4pin JST-SH розетки (I2C, SWD, 2xUART)
* 2x 8pin JST-SH розетки (PPM, PWM, серийный, RX, GPIO, ADC, 3 в, 5 В, GND)
* 8x3pin-отверстия для штыревых головок для соединений ESC/Servo.
* 2x 4pin хотя-отверстия для штыревых заголовков для 2x последовательных портов.
* 2x2pin-отверстия для штыревых разъемов для напряжения батареи и зуммера.

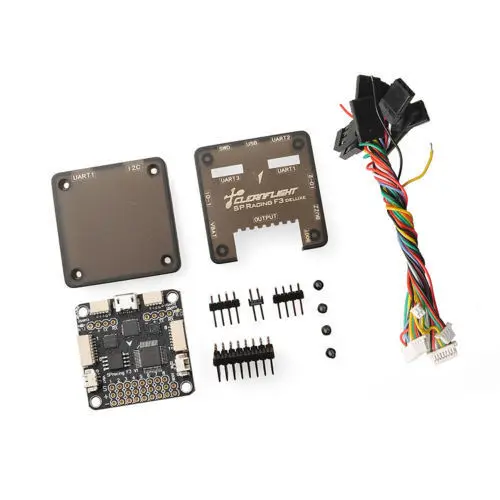

Посылка включает в себя:

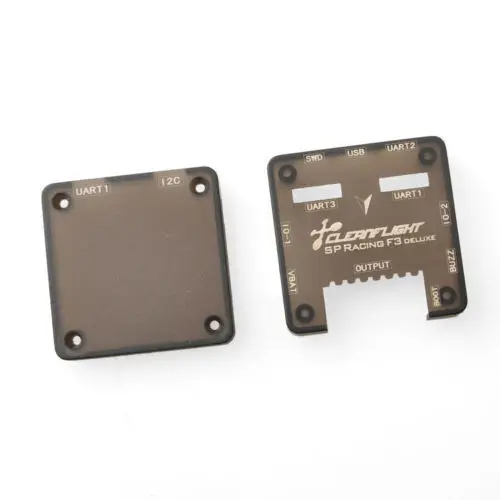

1 * F3 плата контроллера полета с оболочкой

Роскошная версия (10 DOF)-это версия с компасом и brano
ACRO (6 DOF)-это версия без компаса и brano
