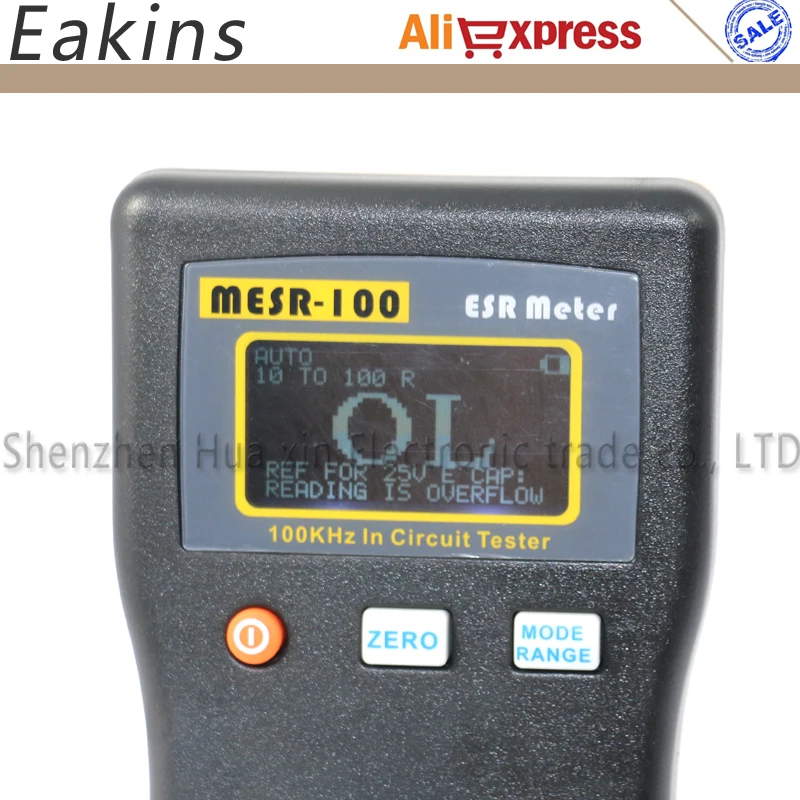

Бесплатная доставка Новый V2 обновленный MESR 100 цифровой дисплей автоanging ESR

Бесплатная доставка Новый V2 обновленный MESR 100 цифровой дисплей автоanging ESR

Особенности:

JINGYAN MESR-100 V2 автоматический конденсатор ESR и низкий ом метр

Диапазон измерений от 0,001 до 100,0r, поддержка тестирования цепи.

Используйте синусоидальную волну true 100 KHz для измерения значения ESR, которая равна методу тестирования производителя конденсатора.

На рынке существует некоторая техника с использованием метода короткого импульса для тестирования, но значение будет меняться по сравнению с емкостью, а иногда чтение отличается от стоимости производителя.

Что такое ESR конденсатора?

Есть резистор серии внутри конденсатора, с помощью 100 кГц для удаления сопротивления 1/(2 * pi * F * C), сопротивление становится маленьким, затем мы можем измерить значение резистора истинной серии.

Плохой e-конденсатор будет иметь больший ESR и создавать большую пульсацию, а не фильтровать шум. Как правило, большой конденсатор больше 3 ом.

Используя эту теорию, мы можем измерить, что конденсатор плохо/поврежден или в хорошем состоянии.

Потому что наш измеритель ESR применяет только менее 15 мВ постоянного тока или пик к пику на хорошем конденсаторе, в результате мы можем использовать его как в тесте цепи. Поскольку это низкое испытательное напряжение, оно не может включить полупроводник внутри цепи под испытанием.

Во время ремонта телевизора, LCD, аудио платы и т. Д. Мы можем в цепи тестирования конденсатор хорош или нет.

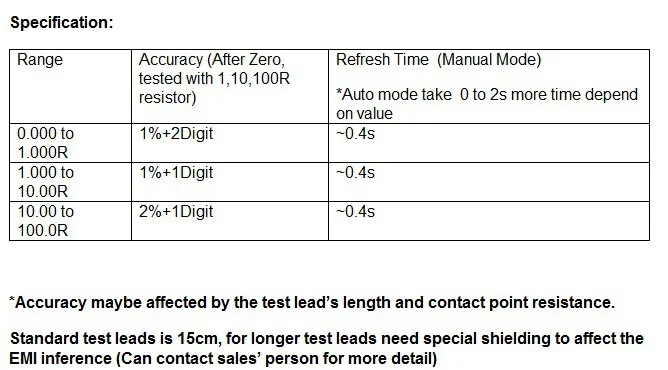

1) Точность: до 1% (Подробная информация о таблице выше)

Широкий диапазон измерения:> мкФ (для 0,1 мкФ погрешность будет больше на уравнение 1/(2 * pi * F * C) @ 100 кГц)

2) Высокое разрешение: 4-значный, или 0.001Ohm @ 1 Ohm Диапазон

3) измерительное напряжение: <~ 40 мВ RMS (испытательное напряжение)

4) напряжение зажима: ~ 0,15 в (открытое напряжение)

5) батарея 2X AA 1.5В

6) Внешняя мощность: 5 В micro USB

7) рабочий ток 0.02A

8) Время работы батареи:> 80 часов

Введение в эксплуатацию:

1) Включение питания

Нажмите и удерживайте оранжевую кнопку включения/выключения в течение 2-3 секунд для включения.

Нажмите и отпустите кнопку ВКЛ/ВЫКЛ, чтобы выключить счетчик.

2) Автоматический/ручной режим:

I) Автоматический диапазон:

Нажмите и отпустите кнопку диапазона и на первой линии ЖК-дисплея появится «Авто:»

На автоматическом измерителе режима автоматически выберите лучший диапазон для обнаружения.

Ii) ручной диапазон:

Прокрутите диапазон вручную от диапазона 1R, 10R и 100R нажатием и отпустите кнопку диапазона

В ЖК-дисплее будет отображаться руководство на первой ЖК-линии и отображаться на второй линии: 0-1R, 1-10R и 10-100R.

3) 1 ключ ноль:

Короткое замыкание тестового терминала, отмена сопротивления провода.

Нажмите и отпустите кнопку «ноль», ЖК-дисплей показывает «ноль» и подождите, пока ноль исчезнет.

Если вы используете гнездо метрового массива, вам нужно использовать короткую булавку для короткого замыкания, чтобы установить нуль.

4) Подсветка:

ЖК-подсветка будет включаться во время включения

5) Автоматический Режим сна:

Около 10 часов для нетестирования, он автоматически отключится для экономии энергии.

6) перелив или OL:

Отображение перелива, когда значение находится вне диапазона, вы можете проверить, что вы равны нулю.

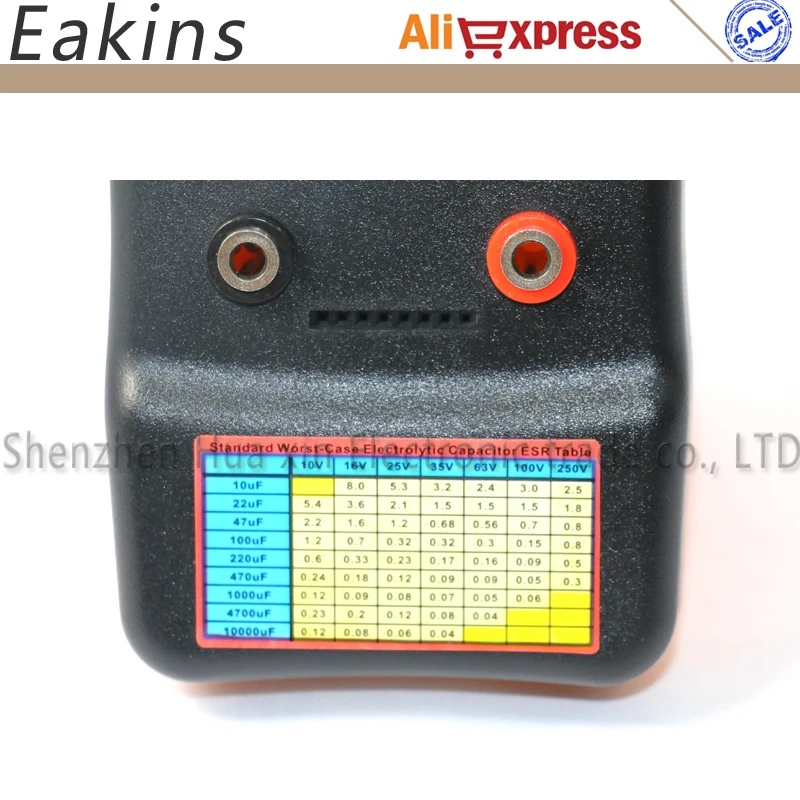

7) Таблица ESR:

Это только для справки, разные производители конденсаторов имеют разные ЭСР, лучше проверить хорошую крышку ESR и сравнить с тем, что вы тестируете, обычно плохой колпачок с более высоким ESR в несколько раз больше, чем хороший.

8) программное обеспечение ESR:

Установите 25В значение электролитического конденсатора к ЖК-дисплею и сравните,

Хорошо, если C <XXuF, означает, что конденсатор может быть в хорошем состоянии, если он меньше XXuF

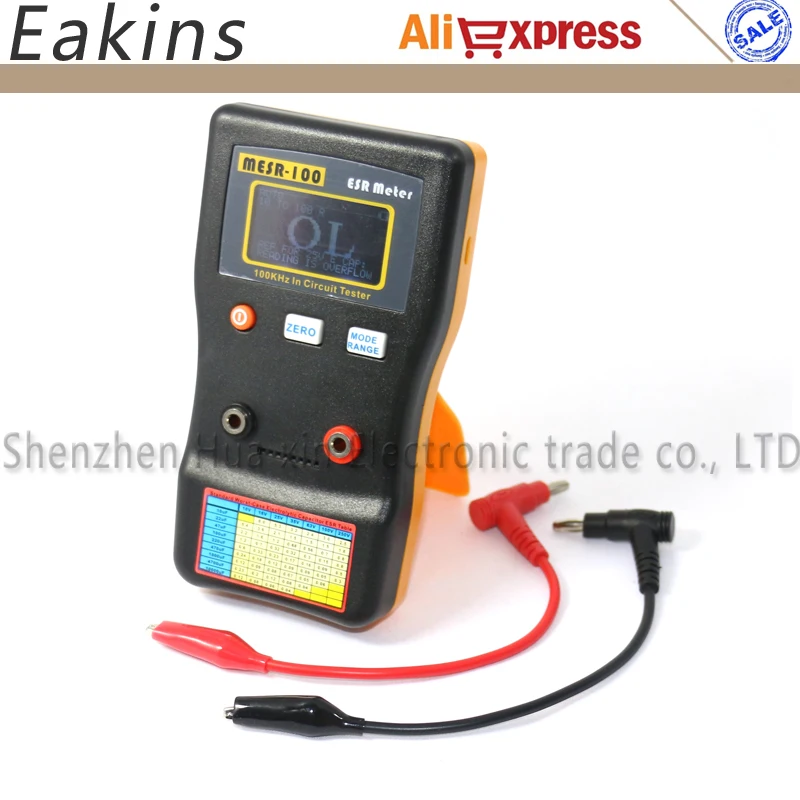

9) пластиковая подставка:

Если вы не используете подставку, нажмите и нажмите на положение блокировки:

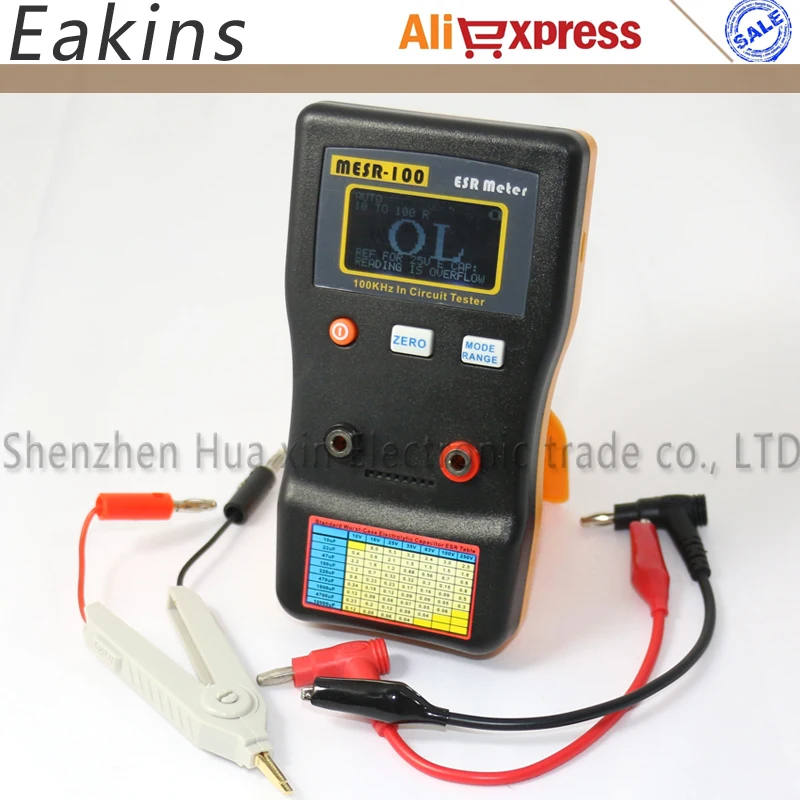

Содержимое упаковки

1 единицаMESR-100 V2

1 пара тестовых зажимов 15 см

1 шт SMD зажим зонд
