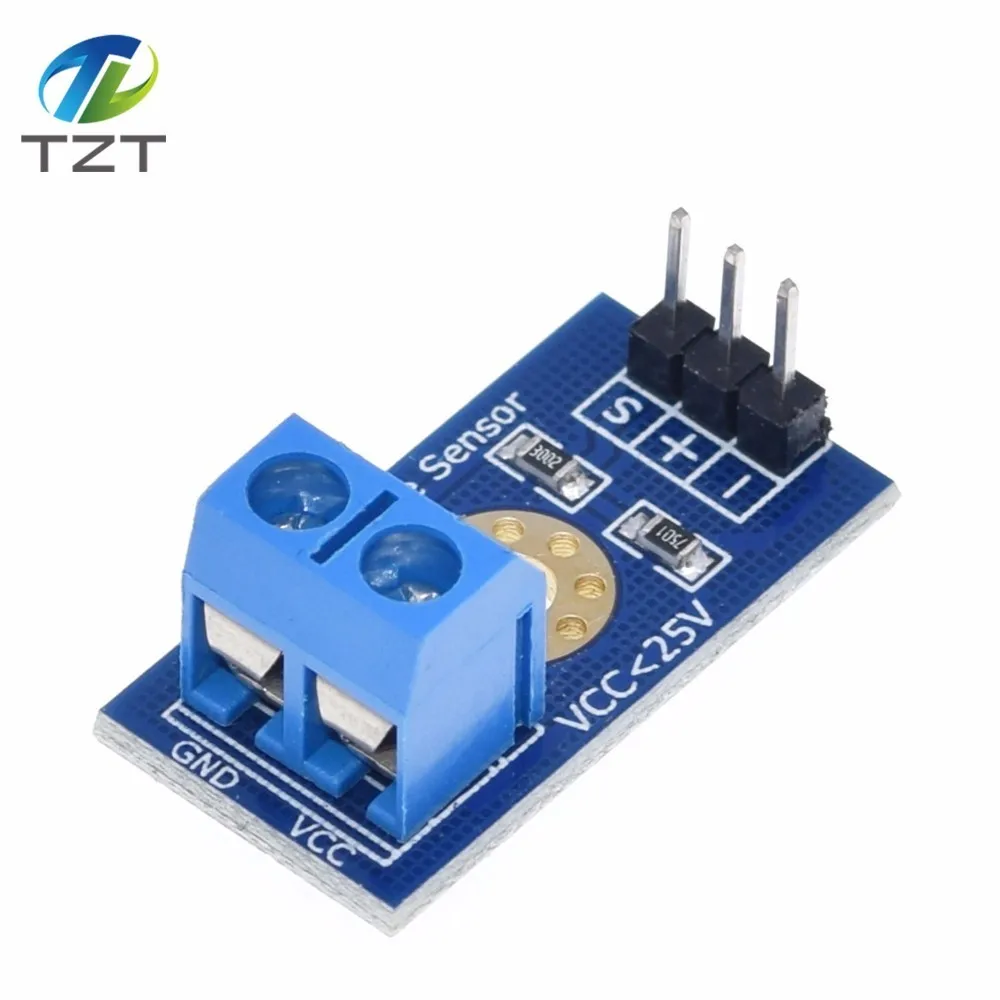

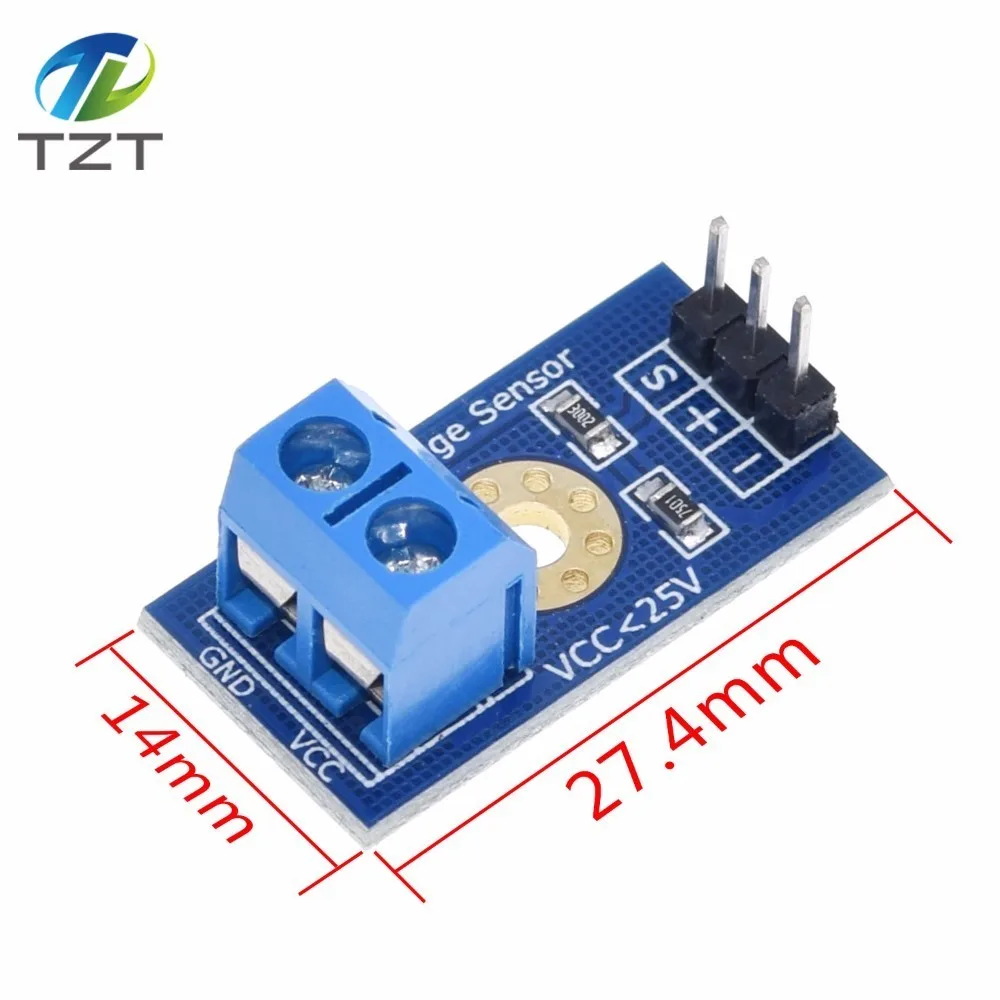

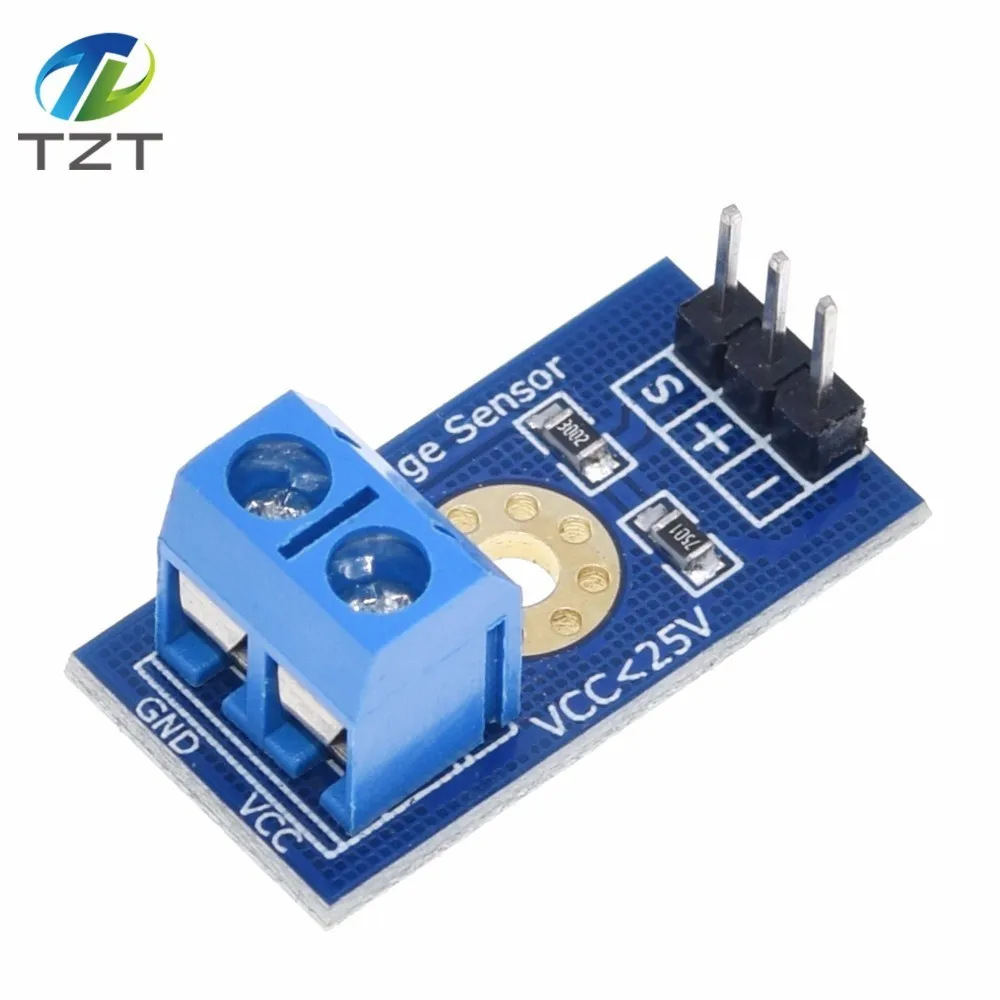

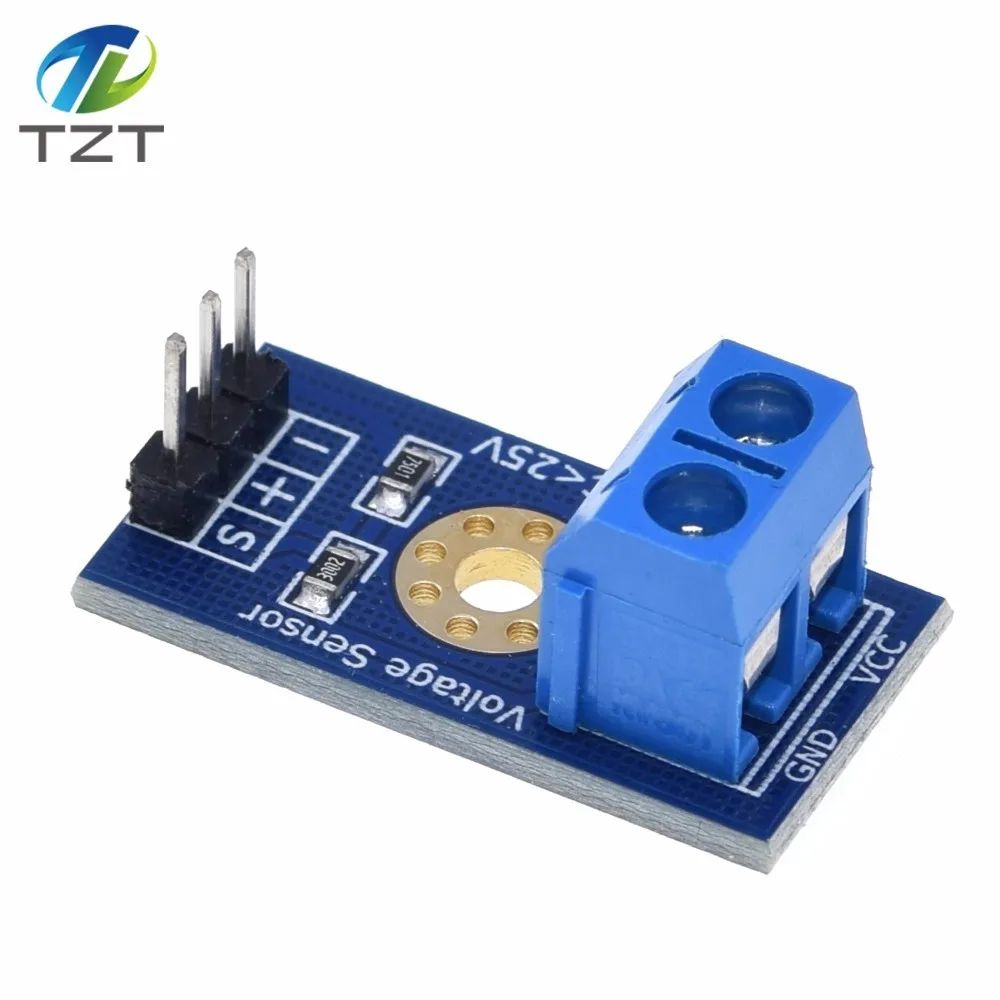

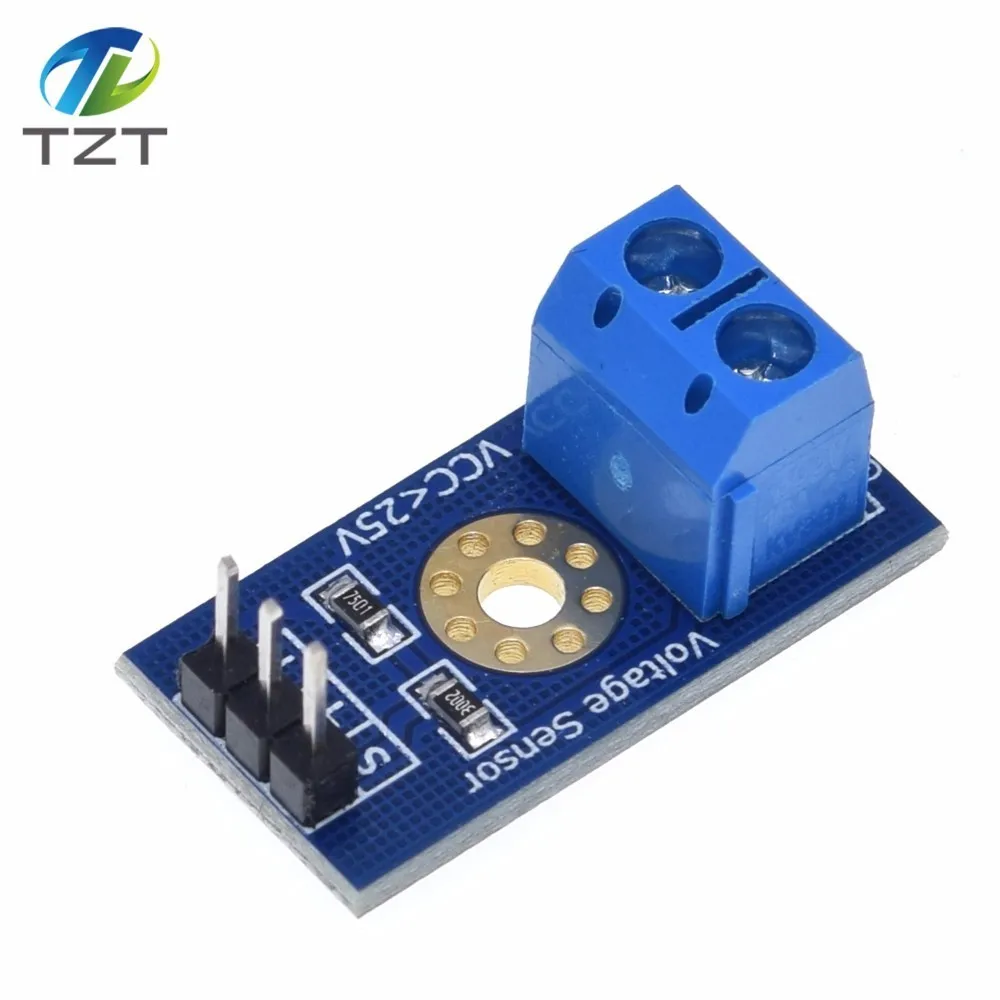

Умная электроника постоянный ток 0 25 в стандартный модуль датчика напряжения

Умная электроника постоянный ток 0 25 в стандартный модуль датчика напряжения

Описание модуля:Этот модуль основан на принципе конструкции резистивного делителя, может уменьшить напряжение подключения входного терминала в пять раз, аналоговое входное напряжение до 5 В, затем входное напряжение напряжения модуль обнаружения не может быть больше, чем 5V × 5 =, алюминиевая крышка, 25В (3,3 в том случае, если используется система, Входное напряжение не превышает 3.3Vx5 = 16,5 V). Потому что микросхемы AVR используются в 10 AD, поэтому разрешение моделирования этого модуля составляет 0,00489 в (5 В/1023), таким образом, модуль обнаружения напряжения определяет Минимальное входное напряжение 0,00489 в × 5 = 0,02445 в.Параметры:Диапазон входного напряжения: DC0-25VДиапазон обнаружения напряжения: DC0.02445V-25VАналоговые разрешения напряжения: 0,00489 вВход постоянного тока: положительный терминал, подключенный к VCC, GND отрицательный полюсВыход интерфейс: «+», затем 5/3,3 V, "-", затем GND, «s» то AD pin-кодКод для справки:# Включает <провод. h>Int val11;Int val2;Настройка пустоты (){PinMode (LED1, выход);Серийный. Старт (9600);Серия. println ("Emartee.Com");Серия. println ("напряжение:");Серия. Печать ("V");}Пустая петля (){Температура поплавка;Val11 = analogRead (1);Температура = val11/4,092;Val11 = (int) температура;/Val2 = (val11 % 100) / 10);Серийный. println (val2);Задержка (1000);}
