Описания

I. О этой коробке Шагового Контроллера третьего поколения TB6560

Эта коробка шагового контроллера уже стала через модернизации умным и промышленным-уровнем комплеком панели драйвера . Эта новая дизайная PCB панель может управлять двигателями более гладко. Эта оптическая изоляция полного закрытия и измельчитель биполярного постоянного тока страховают низкую среду шума & вибоации, помогают избежать ползучести при низкой скорости. Встроенные ручные управляемые инструменты принесят пользователям дружественный опыт. Она имеет стандартную версию и профессиональную версию, чтобы подходить к разничным потребности от пользователей.

II. Стандартная Версия VS Профессиональная Версия

III. Два Уникальных Функции профессиональной версии

Автоматическая функция записи G-код

С этим внедренным запоминающим чипом, этот шаговой двигатель может легко записывать MAXIMUM 4 Оси' (X,Y,Z Ось) G-код операцию на этом компиютерном ЧПУ программном обеспечении (e.g. Mach3, EMC2, KCAM4, и так далее...), и потом перезапускать двигатели использовать записанный G-код без компьютера.

Ручная G-код  функция прогромирования

Эти модернизированные внутрие ручные управляемые инструменты (индикаторная панель и управляемая клавиатура) могут не только быть используемы управления шаговым двигателем вручную, но и вручную програмирования этого G-код. Вручную запрограммированные G-код тоже будут записываться во вложенный интеллектуальный чип памяти, а затем мы тоже можем легко оперировать шаговой двигатель с помощью записанным G-коду. Эта функция широко была используема на RBI машине, Конвейер и т.д.

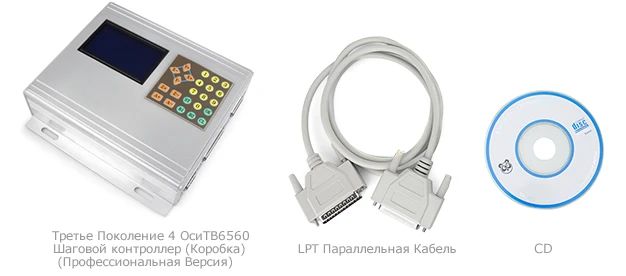

Это комплект 4 Оси Профессиональная Версия (TB4CD-P (Коробка)).
Если вам нужна стандартная версия, ссылайтесь на наш соответствующий продукт или просто свяжитесь с нами пожалуйста.

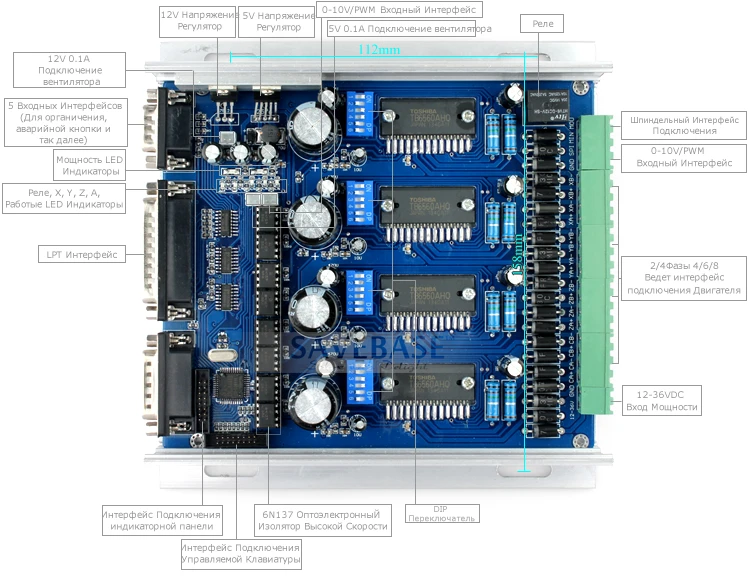

PCB Инструкции & Характеристики

Индикаторная Панель & Управляемая Клавиатура

Высокое свойство, эффективная стоимость

Вручную управлять двигателем через управляемой клавиатуры; поддержать инструментальный настройки на X, Y, Z оси без компьютера

Автоматическая идентификация и интеллектуальный переключатель между компьютерном и управляемой клавиатурой

Синхронное отображение координаты на компьютере и индикаторной панеле, максимально 4 оси (X, Y, Z оси)

Отследить движенный путь G-Код при режиме реального времени

Автоматическая запись G-код для управления двигателя

Вручную програмировать этот G-код для управления двигателя без компьютера

1, 2, 8, 16 регулированных микрошаговых управлении, двигатели оперируют более точко и гладко

Двухступенчатая обработка сигналa, гладкая передача сигнала

Автоматическое снижение холостого тока, мощные способности защиты от заклинивания

Безопасность перегрузки, перегрузки по току и перегревы

5 типов ручного выходного управленния в ручным управляемым интерфейсе, чтобы установить органичения и экстренной остановки, выравнивание средной точки, Выравнивание резака/Установка инструмента и так далее.

4 регулированных вида выходного тока

С 0-10V PWM выходным портом сигнала для регулирования скорости и один управляемый порт реле

Алюминиевая & высокая интенсивность PVC Коробка Дизайн для лучшего эффекта охлаждения и защиты элемента

Coвмещаться с Mach2, Mach3(Рекомендуемое Программное обеспечение), Linux CNC (EMC2), KCAM4 ЧПУ Программным обеспечением, и так далее.

Подходить для 2-фазы или 4-фазы шаговых двигателей с 0.5-3.5A (PEAK) номинальным током

Для обработки различных формы моделя.

Для дизайна советования, как марка, архитектурная модель, значок,табличка, индикаторная панель, дверная пластина, украшение мебели на рекламе.

Для скульптуры портрета, пейзажа, почерка, уплотнения, и так далее..

Подходить к любым мальным и средным автоматическим оборудованию с ЧПУ управлением, как X-Y-Z станки, этикетировочные машины, лазерные резаки, гравировальные станки, и pick-place машины.

Заметьте: Если эта панель драйвера имеет ненормалтный шум при состоянии работы и закрытия, вам можно решить этот вопрос с помощью регулировании режима распада.

12-16V DC питание источника для Nema 17 шаговых двигатели
16-24V DC питание источника для Nema 23 шаговых двигатели
(Высокое напряжение будет сжигать эти чипы или шаговые двигатели!!! Выбирайте питание источника осторожно пожалуйста.)

Выходной ток питания источника может рассчитаться по следующей формуле:
Выходной ток = Номинальный ток ваших шаговых двигатели * качество + 2A
(Например, если вы хотите водить 3 * 2A Nema 23 шаговых двтгателей, теоретически рекомендуется 24V 8A DC питание источника, но высокая мощность как 24V 10A/15A тоже станет хорошей. Если вы не определите выбор питания источника, свяжитесь с нами свободно пожалуйста.) Пожалуйста SHUT DOWN При избежании перегорения платы, пожалуйста, выключите питание, перед подключением или отключением разъемов.)
