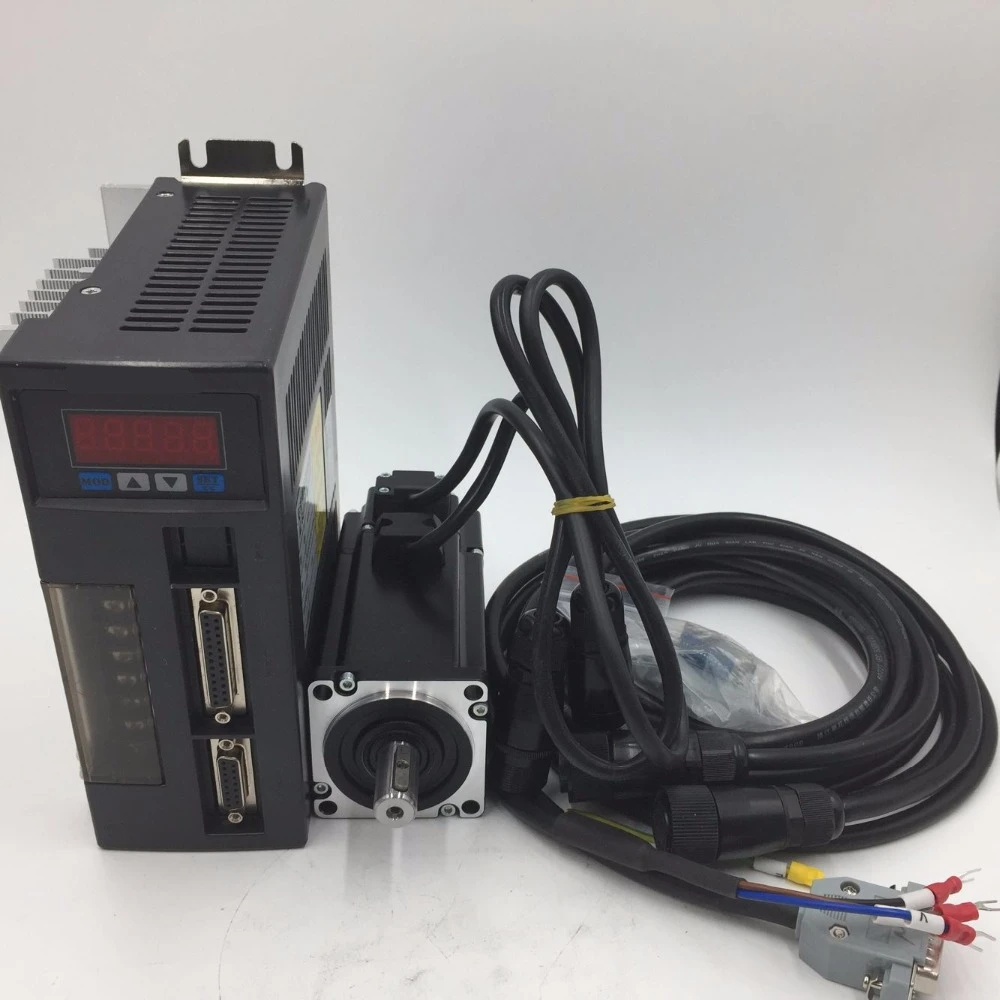

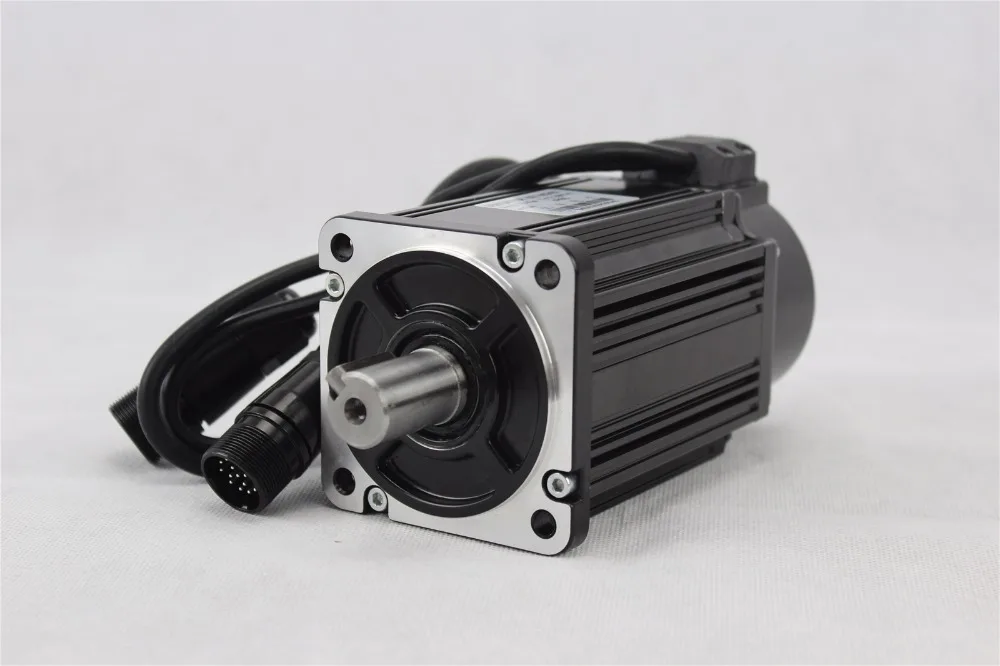

Серводвигатель с ЧПУ NEMA24 200 Вт 60 мм + наборы драйверов 60ST M00630 0 64 нм 220В переменного

Входная мощность

Однофазный или трехфазный AC220V -15 ~ + 1,0% 50/60 Гц

Режим управления

IGBT ШИМ синусоидальное волновое управление

Режим управления

Режим крутящего момента (внутренний или внешний)

Режим скорости (внутренний или внешний)

Режим положения (внутренний или внешний)

Модель положения/скорости

Модель положения/крутящего момента, модель скорости/крутящего момента

Функция управления

Частотная характеристика скорости

<400 Гц

Коэффициент колебания скорости

<Plusminus0.3 (load0 ~ 100%);<plusminus0.2 (источник питания-15 + 10%) (значение соответствует номинальной скорости)

Коэффициент скорости

1:5000

Импульсная частота

≤ 500 кГц

Обратная связь кодера

2500 линейный инкрементный кодировщик, 10000ppr, дифференциальный выход

Режим связи

RS-232 RS-485 или RS-232(Если вам нужна эта функция, будет дополнительно $80 добавить к этой ссылке продукта)

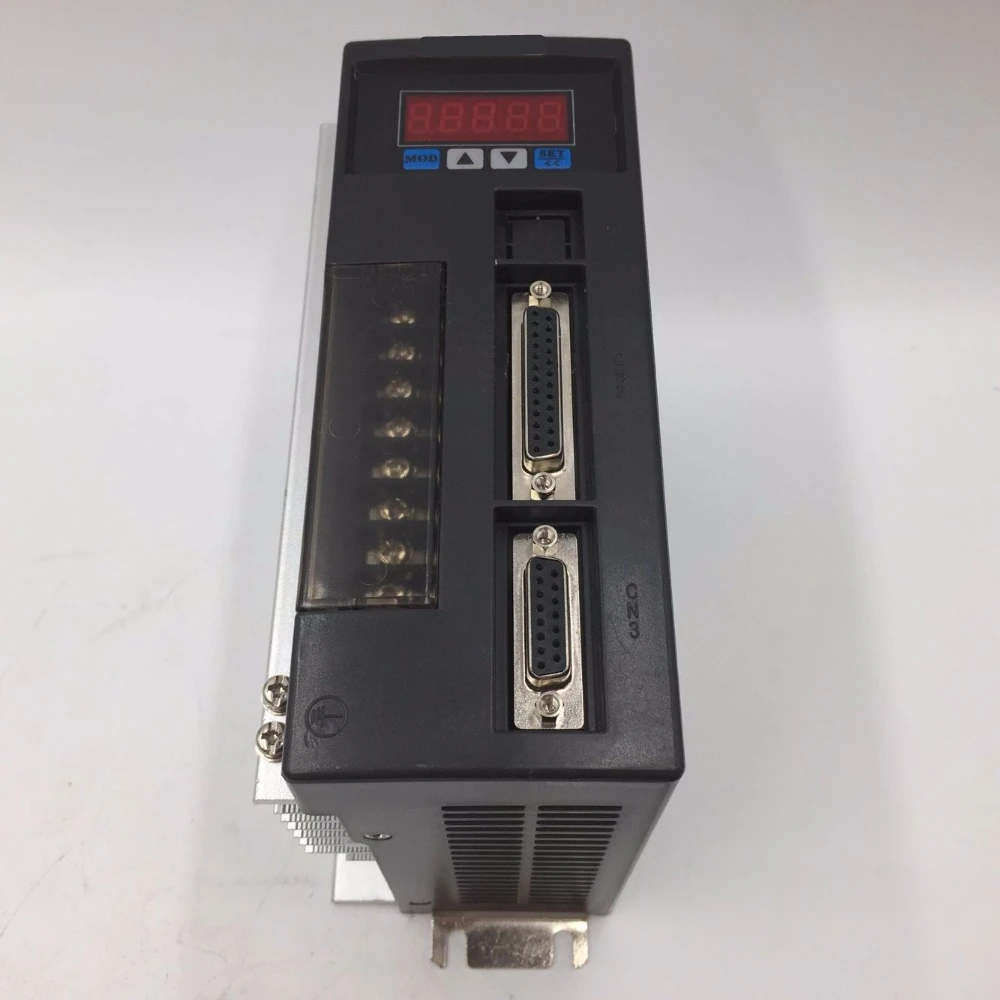

Отображение и эксплуатация

Пять светодиодных дисплеев с четырьмя кнопками

Тормозной путь

Через внутреннюю, Внешнее сопротивление торможению Тормозная энергия

Способ охлаждения

С воздушным охлаждением (пленка теплопередачи, сильный вентилятор холодного ветра)

Диапазон мощности

≤ 7,5 кВт

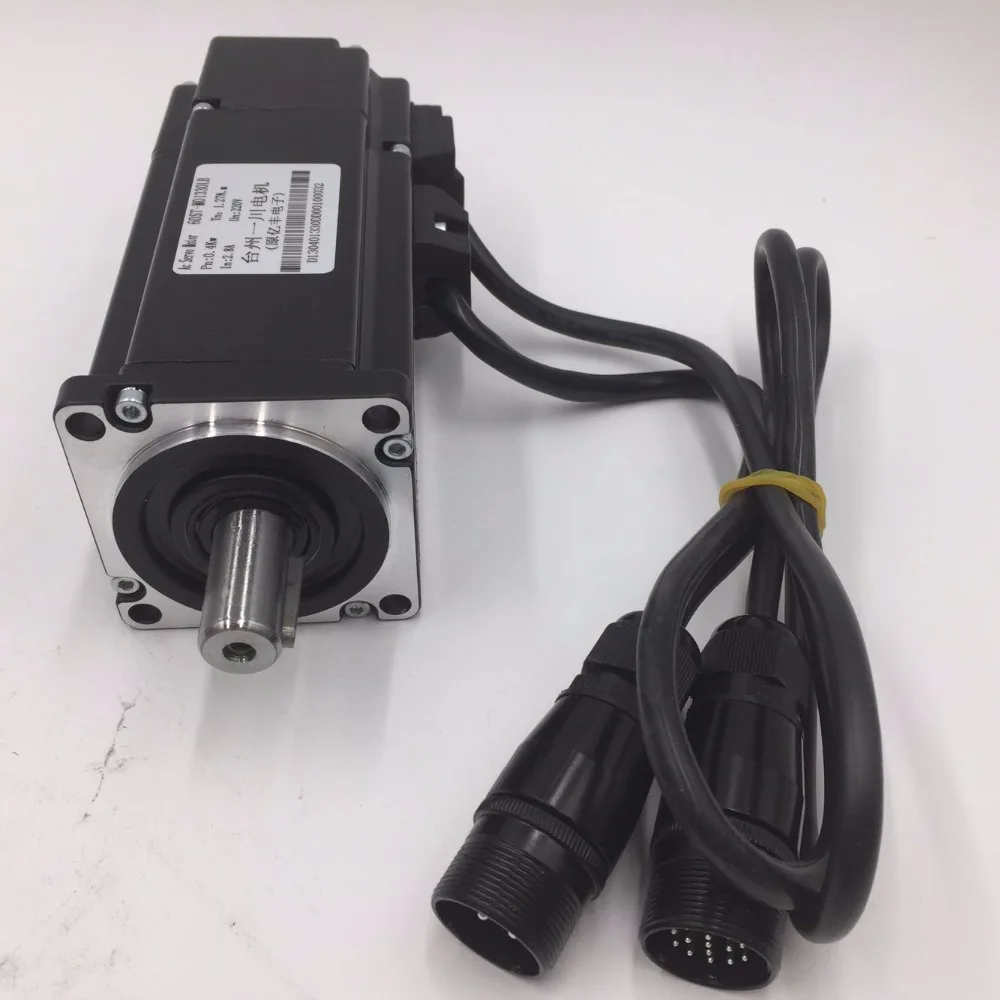

Модель двигателя

60ST-M00630A

60ST-M01330A

Номинальная мощность (кВт)

0,2

0,4

Номинальное напряжение (В)

220

220

Переменный ток (A)

1,4

2,5

Номинальная скорость (об/мин)

3000

3000

Номинальный крутящий момент (N.m)

0,637

1,27

Пиковый крутящий момент (N.m)

1,91

3,9

Постоянное напряжение (V/1000r/min)

32,4

31,4

Коэффициент крутящего момента (N.m/A)

0,45

0,5

Инерция ротора (кг. м2)

0,175*10-4

0,29*10-4

Сопротивление линии (Ω)

6,8

2,6

Индуктивность линии (mH)

30

15

Постоянное электрическое время (мс)

4,4

5,77

Вес (кг)

1,2

1,68

Номер линии кодировщика (PPR)

2500 (кодировщик типа инкремента TAMAGAWA)

Класс изоляции

Класс B 130 (степень Цельсия)

Класс безопасности

IP64

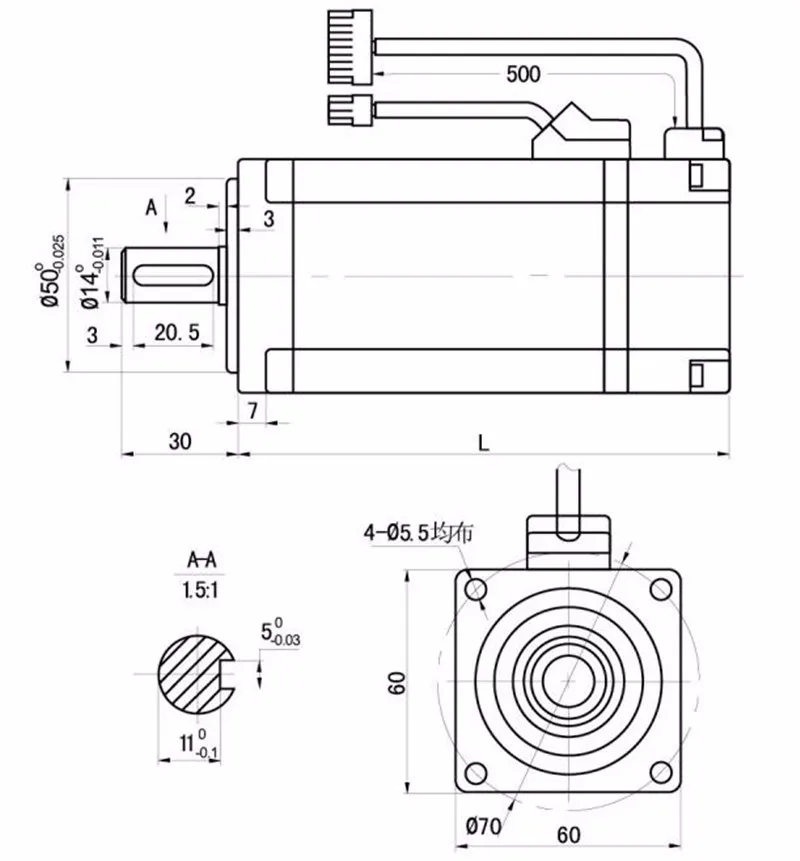

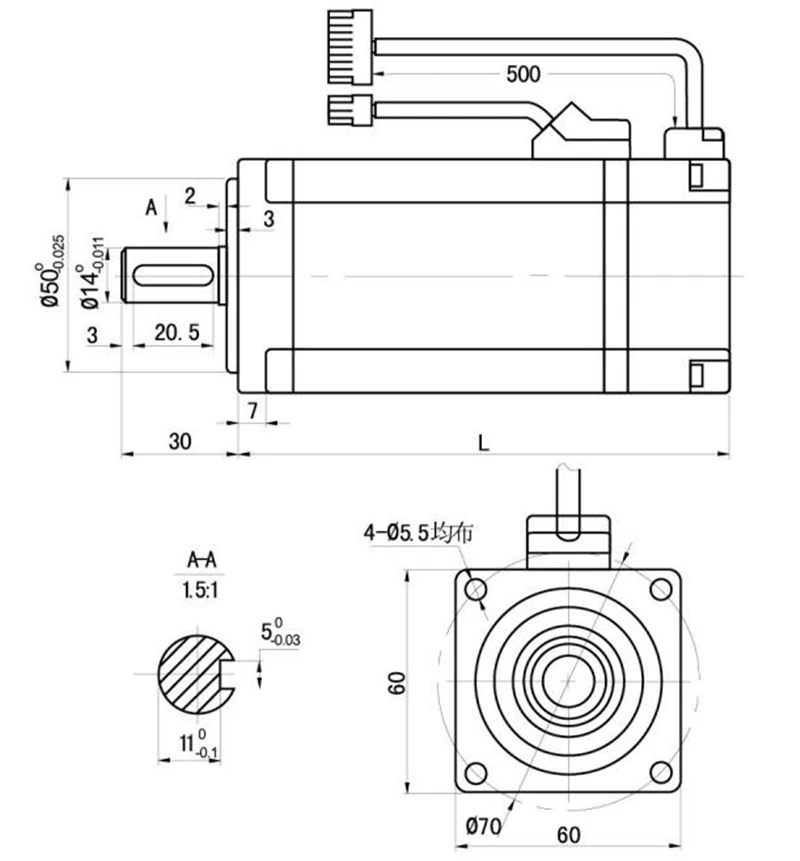

Размер (L)

111

135

Модель

Соотношение

Arcmim

Входной фланец

Размер входного вала

Размер выходного отверстия

Сцена

Ссылка

PLF60-5

5:1

<8

NEMA 24

14 мм

14 мм

1

Купите сейчас

PLF60-10

10:1

<8

NEMA 24

14 мм

14 мм

1

Купите сейчас

PLF60-20

20:1

<10

NEMA 24

14 мм

14 мм

2

Купите сейчас

PLF60-25

25:1

<10

NEMA 24

14 мм

14 мм

2

Купите сейчас

PLF60-35

35:1

<10

NEMA 24

14 мм

14 мм

2

Купите сейчас

PLF60-40

40:1

<10

NEMA 24

14 мм

14 мм

2

Купите сейчас

PLF60-50

50:1

<10

NEMA 24

14 мм

14 мм

2

Купите сейчас

PLF60-80

80:1

<12

NEMA 24

14 мм

14 мм

3

Купите сейчас

PLF60-100

100:1

<12

NEMA 24

14 мм

14 мм

3

Купите сейчас

AF60-5

5:1

<3

NEMA 24

14 мм

14 мм

1

Купите сейчас

Модель

Напряжение

Применение

Ссылка

SVC-010-A

3PH 380В до 220В

Источник питания для серводвигателя 1 кВт

Купите сейчас

SVC-015-A

3PH 380В до 220В

Источник питания для серводвигателя 1,5 кВт

Купите сейчас

SVC-020-A

3PH 380В до 220В

Источник питания для серводвигателя 2 кВт

Купите сейчас

SVC-030-A

3PH 380В до 220В

Источник питания для серводвигателя 3 кВт

Купите сейчас

SVC-040-A

3PH 380В до 220В

Источник питания для серводвигателя 4 кВт

Купите сейчас

SVC-050-A

3PH 380В до 220В

Источник питания для серводвигателя 5 кВт

Купите сейчас

SVC-060-A

3PH 380В до 220В

Источник питания для серводвигателя 6 кВт

Купите сейчас

SVC-070-B

3PH 380В до 220В

Источник питания для серводвигателя 7 кВт

Купите сейчас

SVC-080-B

3PH 380В до 220В

Источник питания для серводвигателя 8 кВт

Купите сейчас

SVC-090-B

3PH 380В до 220В

Источник питания для серводвигателя 9 кВт

Купите сейчас

SVC-100-B

3PH 380В до 220В

Источник питания для серводвигателя 10 кВт

Купите сейчас

SVC-120-B

3PH 380В до 220В

Источник питания для серводвигателя 12 кВт

Купите сейчас

SVC-150-B

3PH 380В до 220В

Источник питания для серводвигателя 15 кВт

Купите сейчас
