Особенности:
Спецификация:
Светильник входит в модуль. Перед началом работы модуля необходимо установить справочное значение, используется эталонное значение и роль фоточувствительного датчика путем сравнения уровня интенсивности светильник. Когда светильник переходит от светильник к темному и светильник на поверхности датчика меньше установленного значения, сравнивая цепь для запуска задержки, задержки Реле времени, задержка релейного выхода завершена.
Условие одно: Когда датчик светится тусклым после времени (время в темноте) меньше установленного времени задержки.
![aeProduct.getSubject()]()

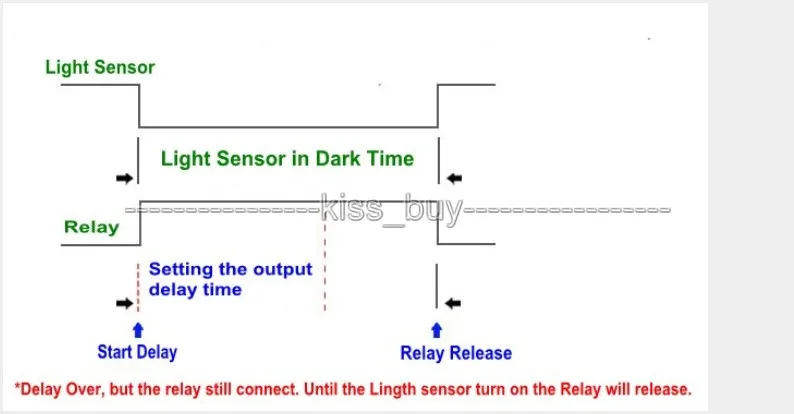

Условие 2: Фоточувствительный датчик светится тусклым после времени (время в темноте) больше установленного времени задержки.
![aeProduct.getSubject()]()
Характеристики модуля: светочувствительный светильник с датчиком чувствительности Регулируемая задержка на выходе
Диапазон задержки: 0,5-150 секунд.
Рабочее напряжение: 12 В постоянного тока
Рабочий ток: 60 мА
Ток в режиме ожидания: 35 мА
В режиме ожидания потребеление энергии по уровню поверхности: <0,5 W
Размер: 53*45*20 мм (длина * ширина * высота)
Примечание: ниже описание не обновляется раньше, часть введения функции более старого DT-109, он похож на новый 2014 tyle, поэтому может быть справочной. Наша доставка является новым 2014 DT-109.

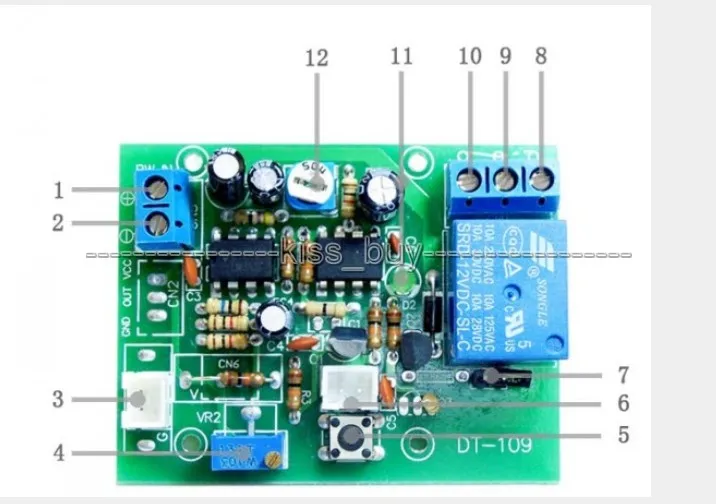

Описание штифта
![aeProduct.getSubject()]()
1. Вход (+)
2. Вход (-)
3. Подключите светильник к датчику
4. Коррекция чувствительности фоточувствительного датчика.
5. Встроенные кнопки триггера, ручное управление задержкой выхода, нажмите один раз Запуск задержки вывода один раз. (2014 новый тип не имеет)
6. Внешний интерфейс пусковых кнопок.. (2014 новый тип не имеет)
7. Скачок коротких JP1, реле общественного контакта имеют такое же напряжение с входом питания.
СКАЧОК укороченный JP2, релейный открытый контакт не заряжен (настройки по умолчанию).
8. Реле, как правило, открытый контакт.
9. Реле общественного контакта.
10. Реле обычно закрыто.
11. Задержка индикатор выхода, светодиодный будет светильник по в тех случаях, когда реле подключения. Светильник выключается при отключении реле.
12. Регулируемый резистор для регулировки времени задержки.
Направление по часовой стрелке заключается в уменьшении времени:
Вращение против часовой стрелки увеличивает время.

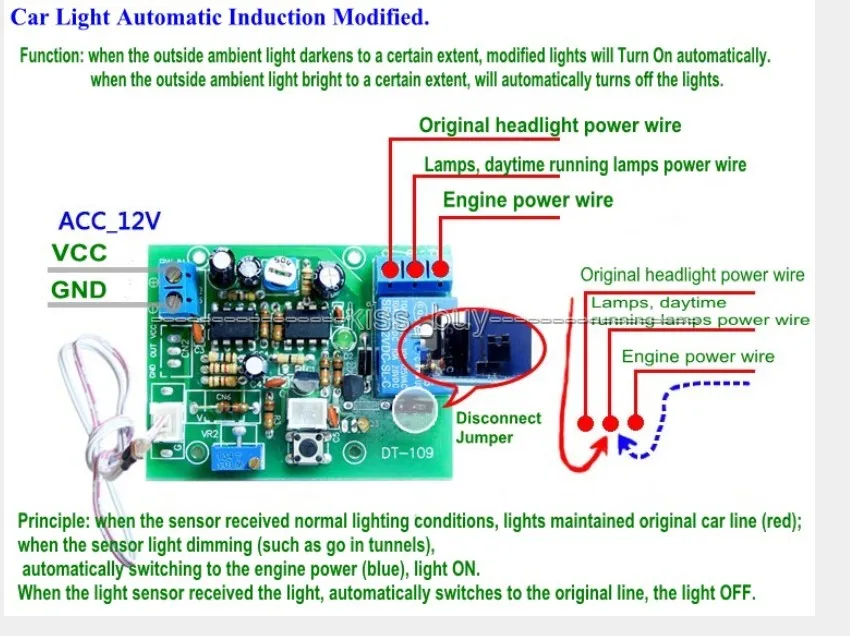

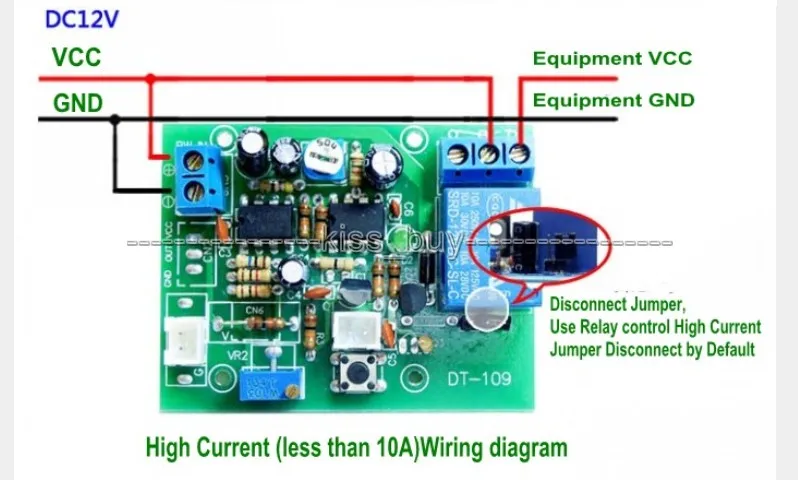

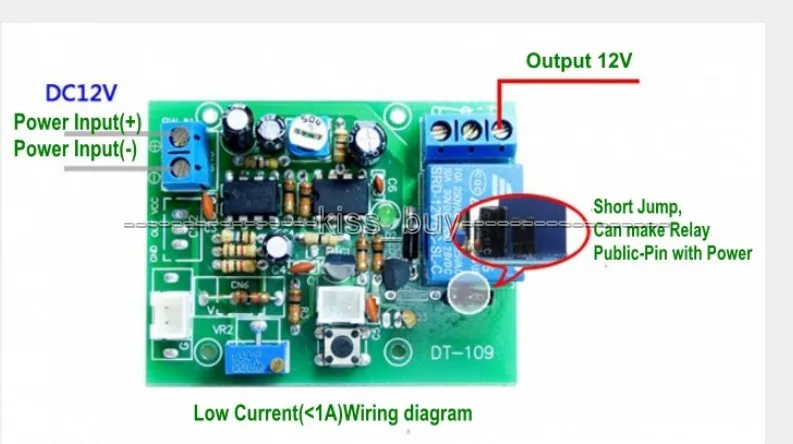

Схема проводки:
![aeProduct.getSubject()]()
![aeProduct.getSubject()]()
![aeProduct.getSubject()]()
