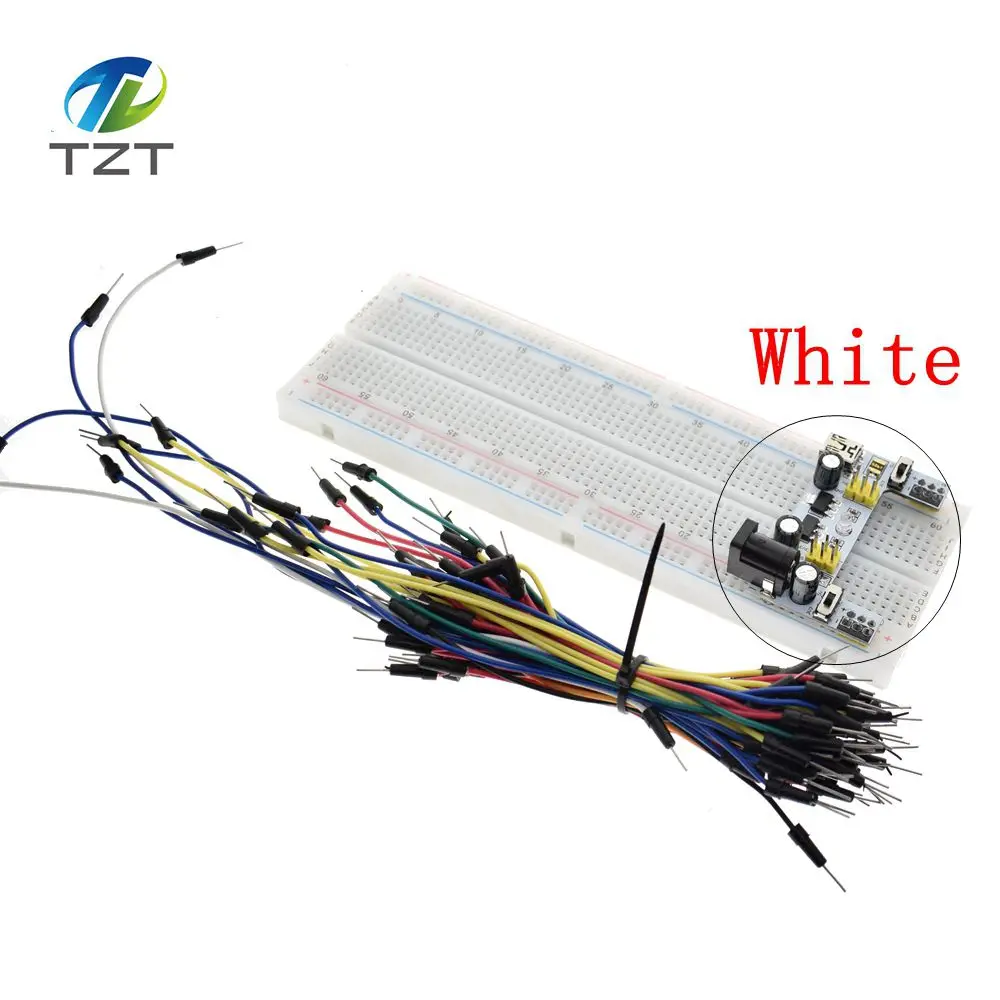

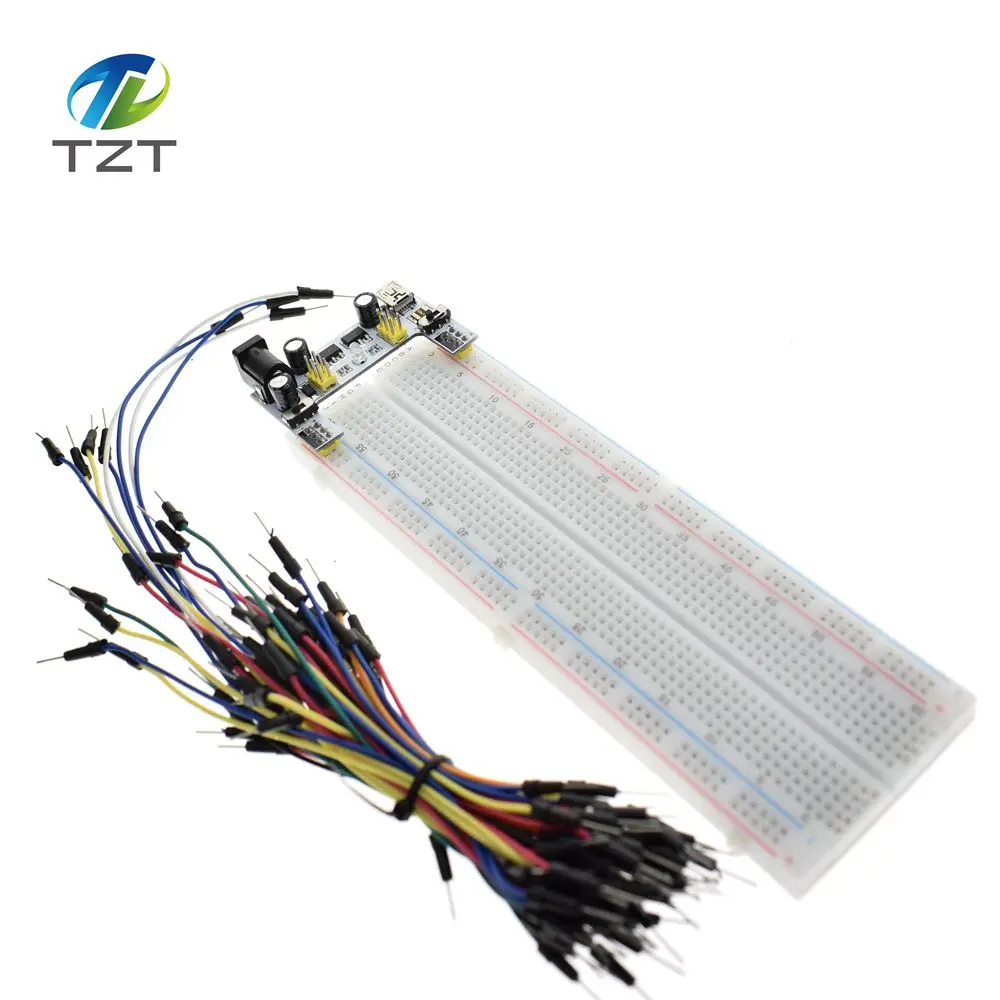

MB102 Интерфейс макет Питание модуль MB 102 для Arduino DIY Kit Белый DC 7 12V 2 канала доска|module

MB102 Интерфейс макет Питание модуль MB 102 для Arduino DIY Kit Белый DC 7 12V 2 канала доска|module

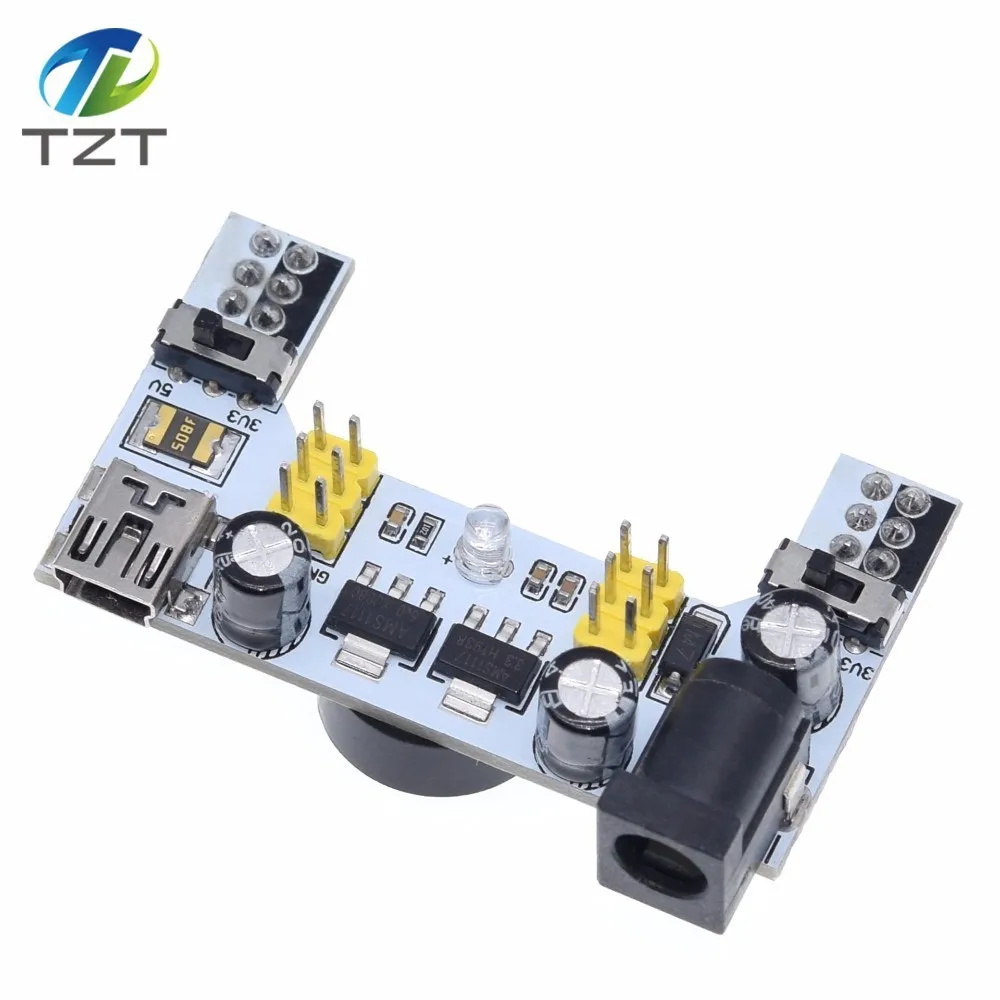

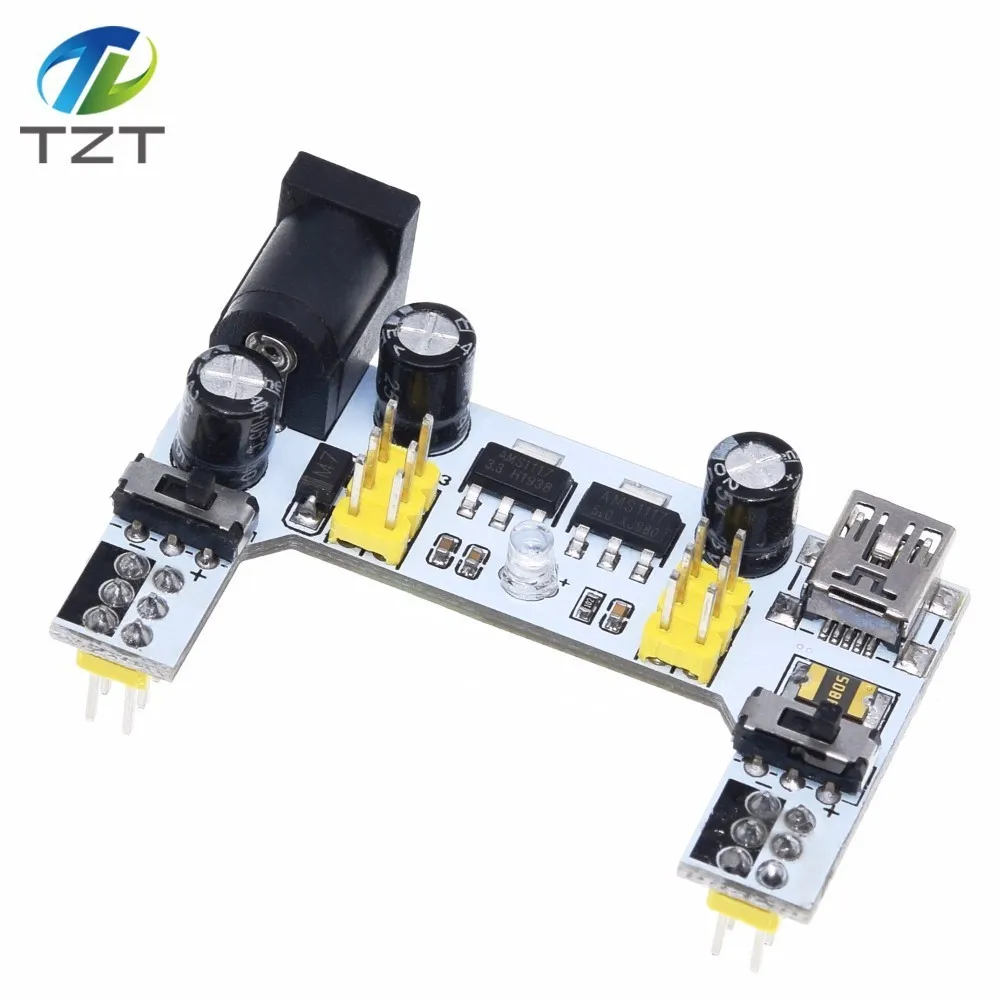

         Мощность хлебопечки и другие модули питания макетной платы: 1. Вогнутая конструкция, не тратьте место на доске для хлеба. При распределении в 2,2 направлений возможно отключение, вы можете выбрать напряжение 5 В, 3,3 В.

3. Источник питания можно питать через USB и головку постоянного тока

Входная мощность цилиндрической розетки

Светодиодный указывает на наличие питания и Переключатель ВКЛ/ВЫКЛ для управления питанием на плате. На данной модели и версии, центры контактных ствола гнездо положительный; В то же время, пожалуйста, еще раз проверьте, правильно ли с указаниями завода-изготовителя, в чехол они сделали каких-либо изменения. Вам нужно подключить переключатель, чтобы использовать это устройство.

ВИнструкции по эксплуатацииУкажите входное напряжение через гнездо корпуса должно быть между6,5 вИ12 В.Таким образом, если вы хотите использовать его до его максимальной возможности, вам нужно будет оставаться в этом диапазоне. Это нерегулируемая фиксированная модель источника питания, которая достаточно подходит для большинства приложений. Максимальный выходной ток в руководстве указывается на 700 мА. Тем не менее, вероятно, лучше использовать намного ниже, напряжение и ток для того, чтобы быть на безопасной стороне в чехол вы допустили ошибку на вашем макета схемы.

Булавки и заглушки

Джампер используется для выбора уровней напряжения на каждой стороне рельсов питания макетной платы. Вы можете выбрать напряжение 5 В, ВЫКЛ и 3,3 В. Существует два набора перемычек для каждой стороны направляющих питания макетной платы; Следовательно, вы можете комбинировать напряжение на любой направляющей. Также имеются контакты для нарезания напряжения при помощи кабеля или перемычки проводов.

Регулятор напряжения AMS1117 Spec

AMS1117-это регулятор напряжения, изготовленныйПродвинутые монолитные системы. Есть два регулятора, где один регулятор устанавливает рельс 3,3 В, а другой устанавливает рельс 5 В. Это хорошая марка компонентов, найденных в посылка вке SOT-223. В их документации указано, что эта серия может обеспечивать максимальный выходной ток 1 А, а абсолютный Максимальный входной диапазон напряжения составляет 15 В.

Документация показывает, что эти регуляторы имеют встроенную защиту от короткого замыкания путем ограничения мощности. Также есть схема защиты от перегрузки, которая отключит регулятор при температуре соединения 165 °C.

Эти регуляторы также имеют внутреннюю защиту диодов и могут управлять переходными импульсными токами от 50 А до 100 А.

Это высокоэффективный низкий регулятор выпадения, который может работать до 1 в. Он имеет дифференциал ввода-вывода 1 в и, следовательно, полезен для приложений с питанием от аккумулятора. Нестабильность выходного напряжения является 1,2% и максимальный регулировку нагрузки 0,4%.

Серия AMS1117-отличный выбор для создания регулируемых блоков питания. Посылка обеспечивает Опорное напряжение 1,25 в от регулируемого штифта, а с парой резисторов в сети делителя напряжения регулируемый выход можно регулировать. Документация также очень четкая и полная при ее использовании.

Как использовать блок питания макетной платы

Это подключаемый источник питания, а разъемы под платой просто подключаются к макетной плате.

После подключения направляйте напряжение с обеих сторон на макетной плате, а затем Обеспечивайте питание. Затем используйте желтые перемычки для выбора требуемых уровней напряжения. Это регулируемая плата с двойным выходом 3,3 В и 5 В, и вы можете напряжение на любой направляющей на макетной плате, что очень полезно.Печатная плата

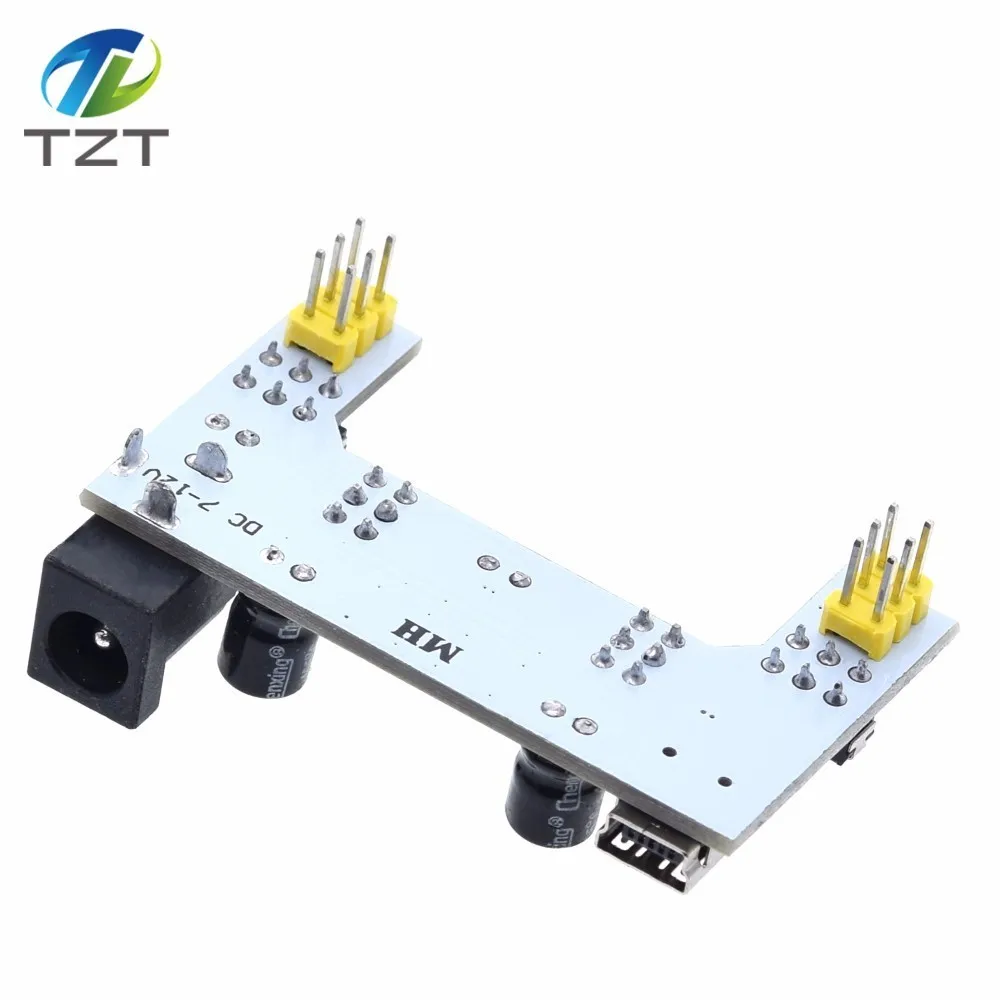

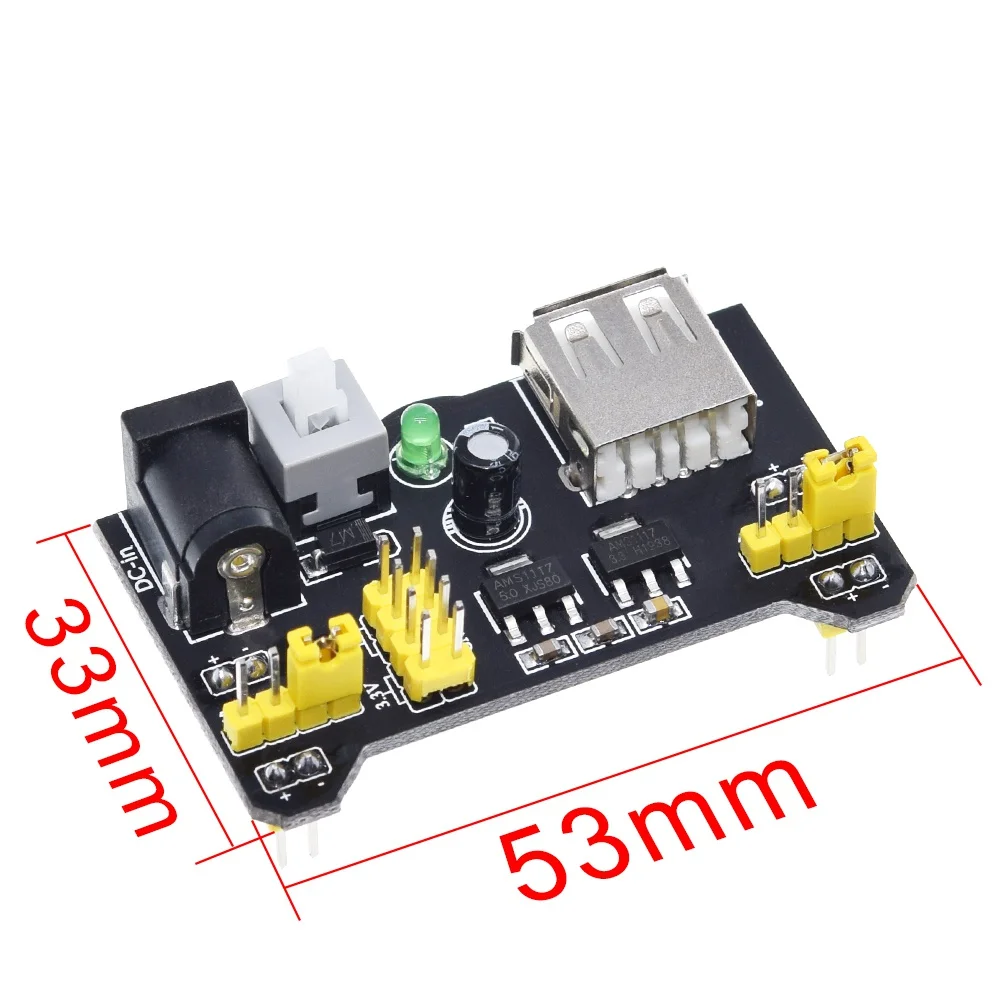

Изготовление печатной платы имеет хороший стандарт, а отметки указывают на модель MB V2, известную как MB102. Это, очевидно, двухсторонняя плата, которая собирается машиной по стандарту хорошего качества. Есть два набора штырей для крепления, а передние-это, если вы хотите использовать отверстия на внешней кромке макетной платы, тем самым используя меньшее количество точек связи.
