Характеристики

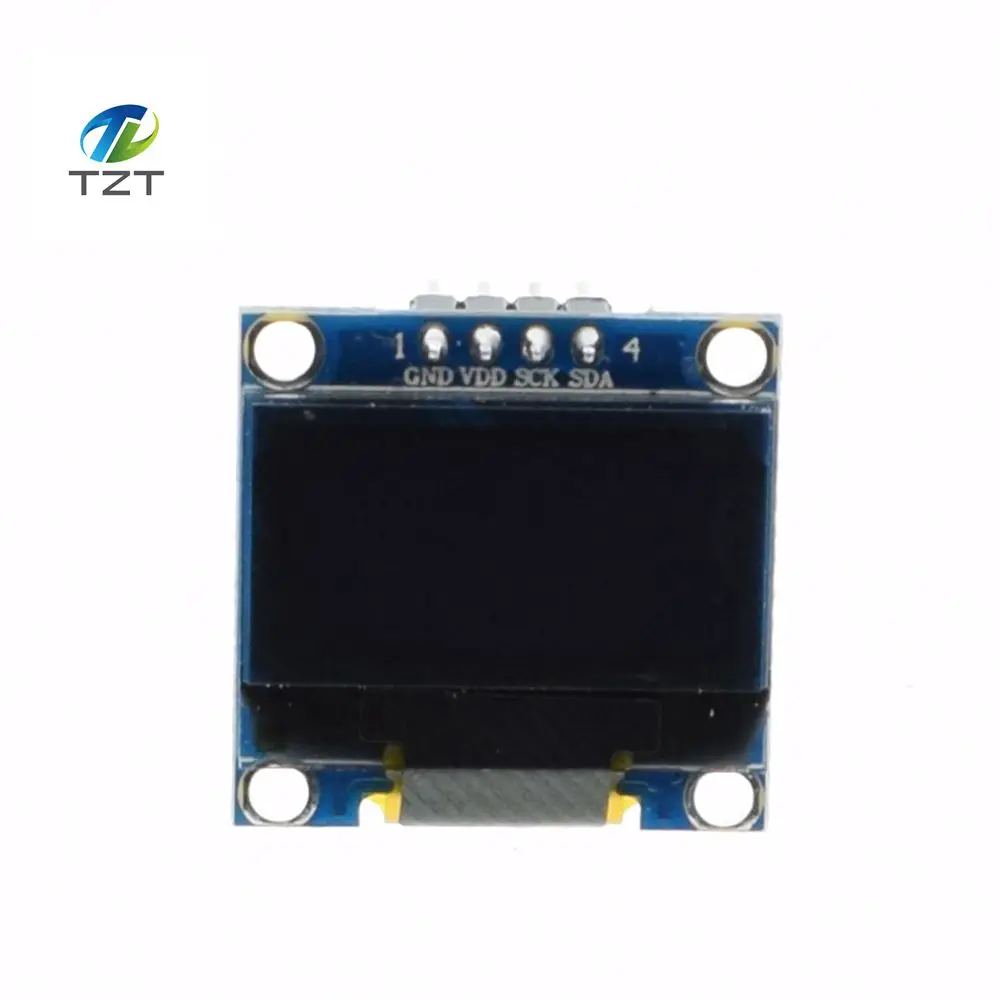

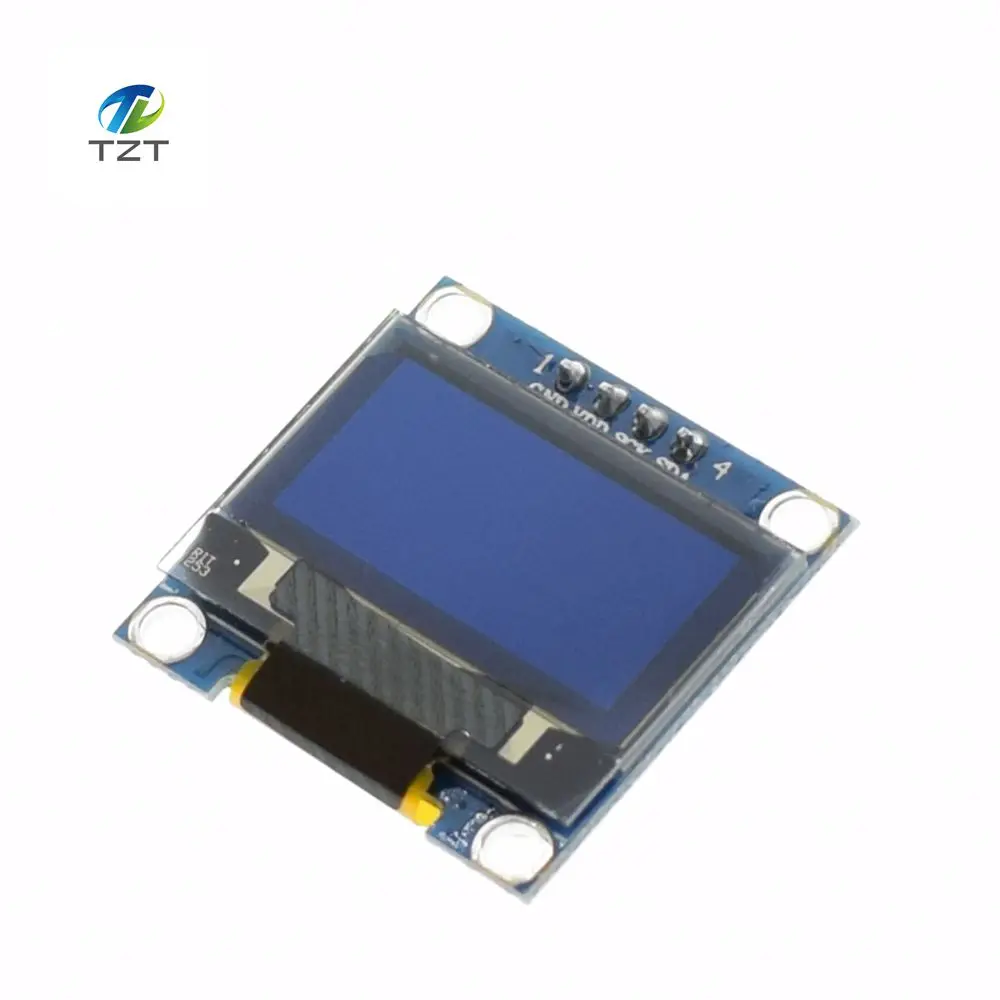

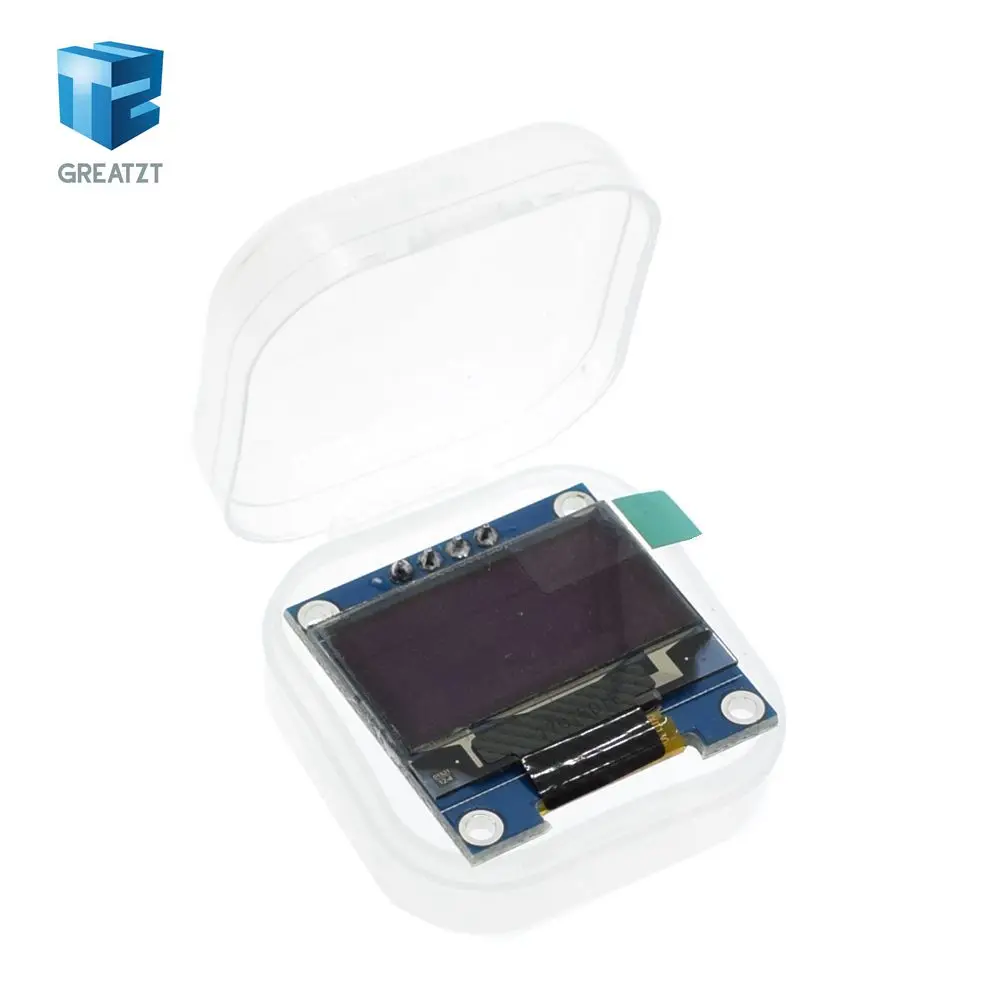

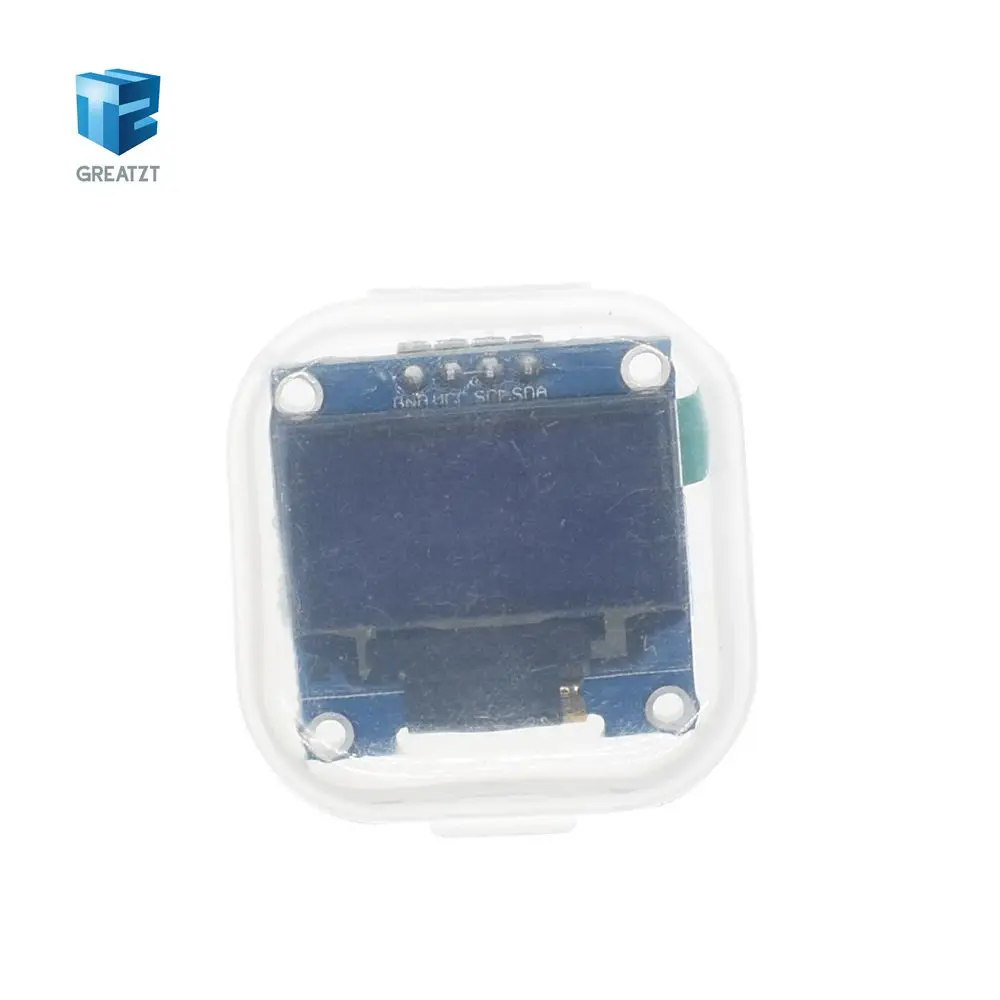

Модуль органического светодиода 0 96x0 96 белый и синий цвета 1 шт.|oled display module|display
История изменения цены
*Текущая стоимость 146,28 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-22-2026 | 174.17 руб. | 183.21 руб. | 178.5 руб. |
| Feb-22-2026 | 172.75 руб. | 181.23 руб. | 176.5 руб. |
| Jan-22-2026 | 145.92 руб. | 152.29 руб. | 148.5 руб. |
| Dec-22-2025 | 169.3 руб. | 177.27 руб. | 173 руб. |
| Nov-22-2025 | 147.10 руб. | 154.36 руб. | 150.5 руб. |
| Oct-22-2025 | 166.11 руб. | 174.99 руб. | 170 руб. |
| Sep-22-2025 | 165.94 руб. | 173.45 руб. | 169 руб. |
| Aug-22-2025 | 164.27 руб. | 172.42 руб. | 168 руб. |
| Jul-22-2025 | 162.57 руб. | 170.80 руб. | 166 руб. |
Описание товара

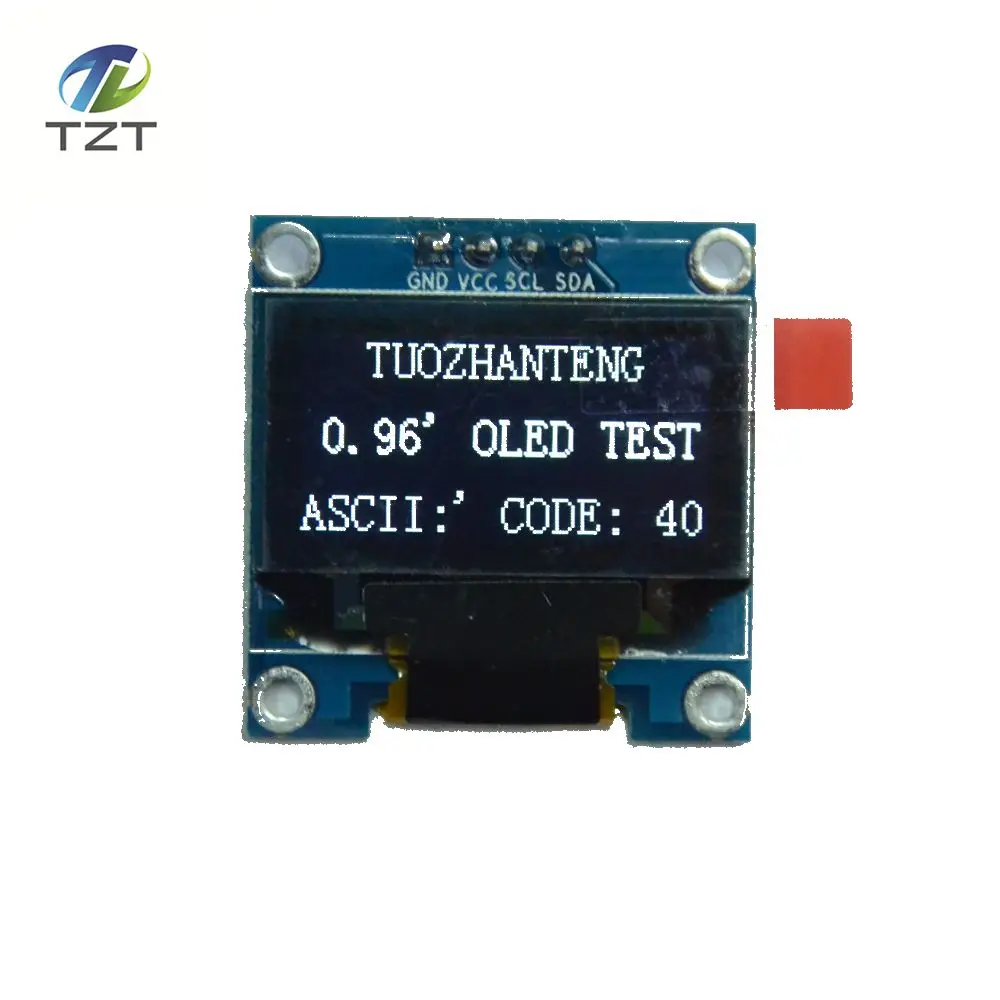

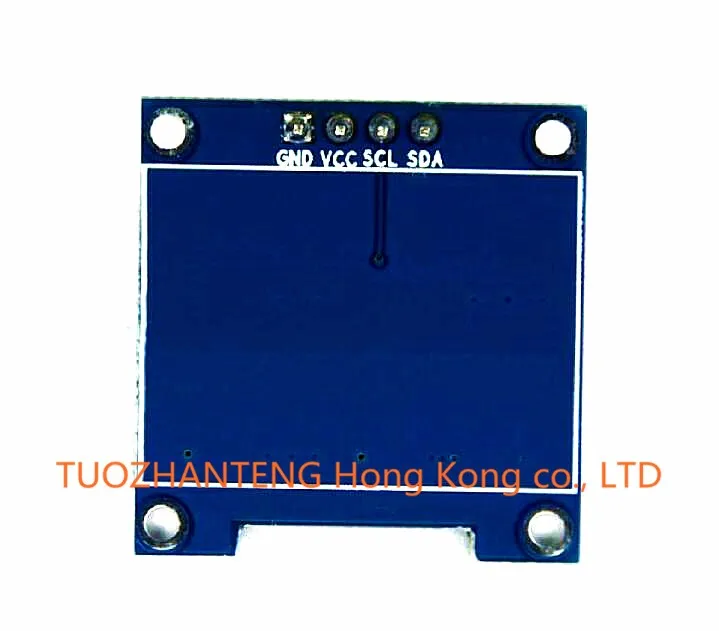

Инструкции по модулю интерфейса IIC с четырьмя иглами
Четыре иглы iic интерфейс относительно прост, только две сигнальные линии
1. Мощность GND
2. VCC источника питания (3 ~ 5,5 V)
3. SCL OLED D0 футов, для синхронизации в IIC связи
4. SDA OLED D1 футов, в IIC связи pin для данных

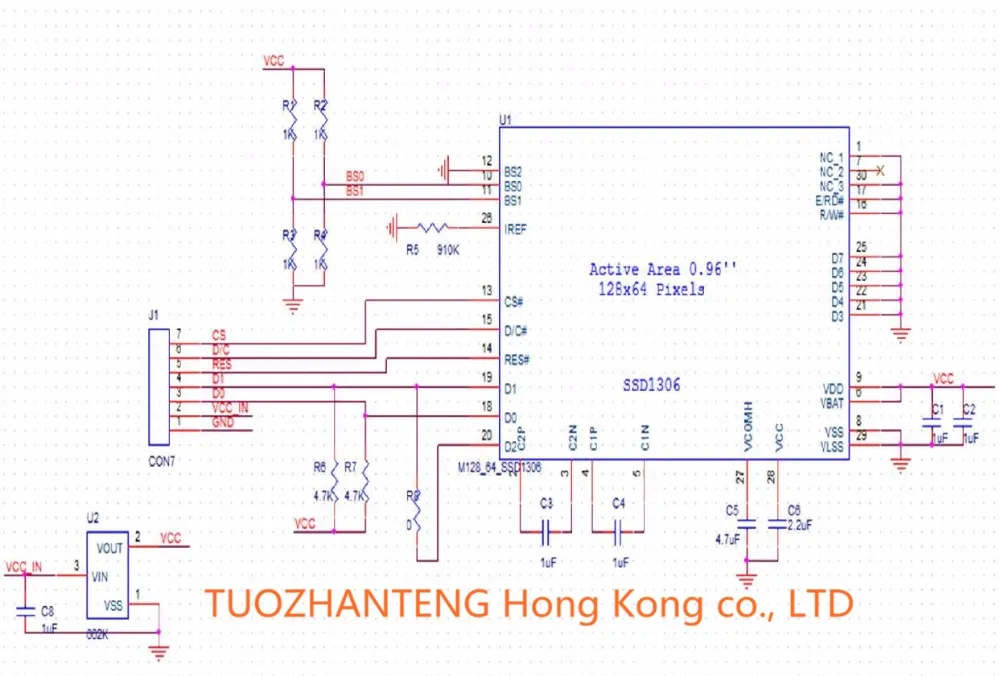

0,96 дюймовый OLED принцип схемы

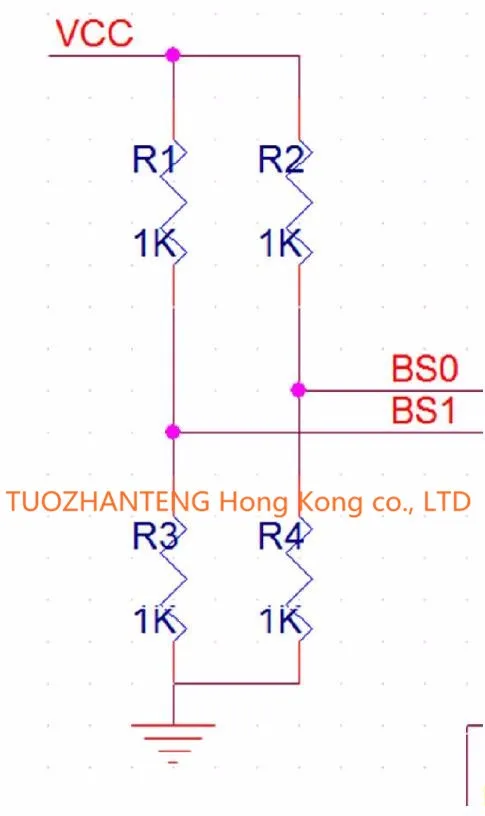

SPI интерфейс дизайн

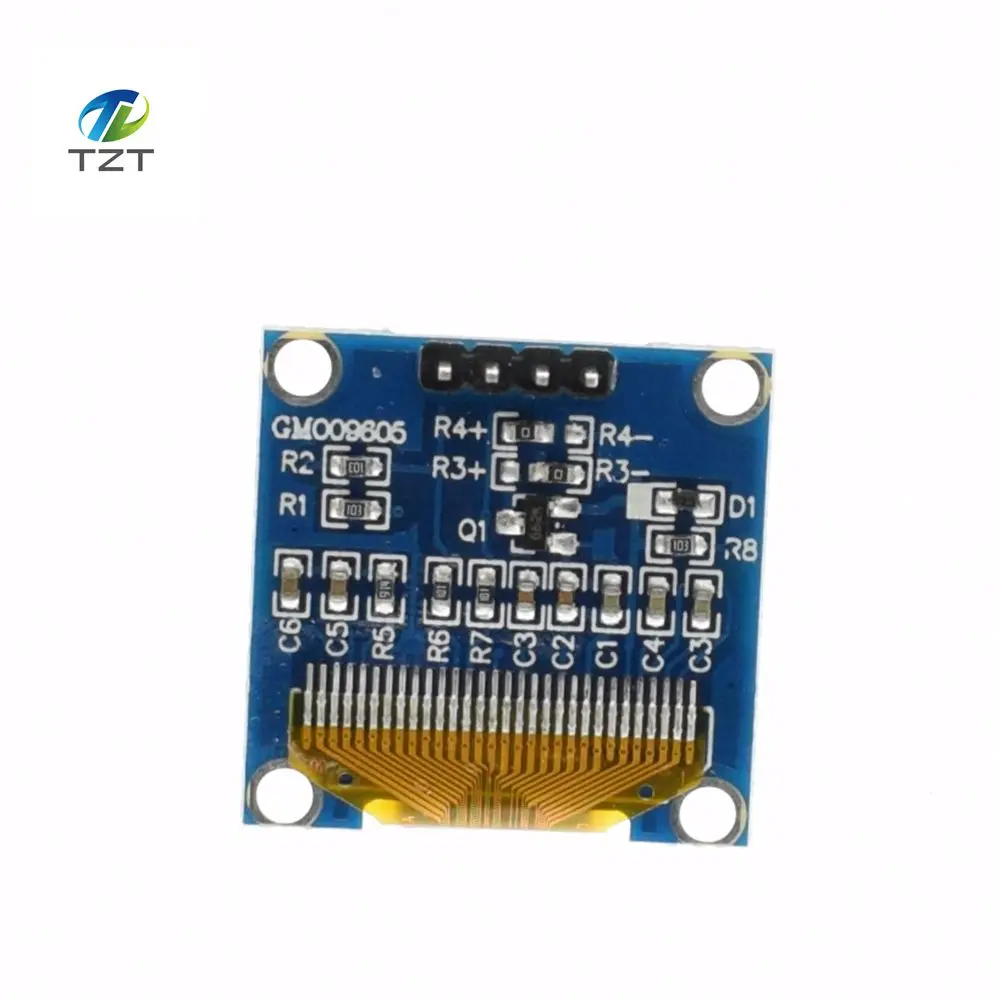

В интерфейсе SPI для обеспечения BS0, BS1, BS2 до 0, все не заземляется; Поэтому сопротивление в конфигурации интерфейса
R1, R2 не сварка, R3 И R4 Сварка ОК; В то же время сопротивление R8 a Установка не подходит для сварки; В противном случае может возникнуть нестабильная ситуация. Дополнительная Пояснительная Принципиальная схема 662 k для 3,3 v регулятор напряжения трубки в том случае, если вы были с 3,3 v источника питания непосредственно может спасти662 k.
Интерфейс межсоединений интегральных схем дизайн В интерфейсе iic для настройки BS1 1, BS0 0; Так R1 и R4 сварка, R2, R3 не сварка, R8 сварка
Также не сваривать.
Выбор параметров пользовательского элемента «сделай сам»
Для пользователей «сделай сам» компоненты могут быть не такими полными, как компания; Во время проектирования могут быть некоторые элементы; Необходимо использовать
Другие параметры компонентов объединяются; Есть несколько параметров в 0,96 OLED важно; Насколько это возможно, в одной и той же

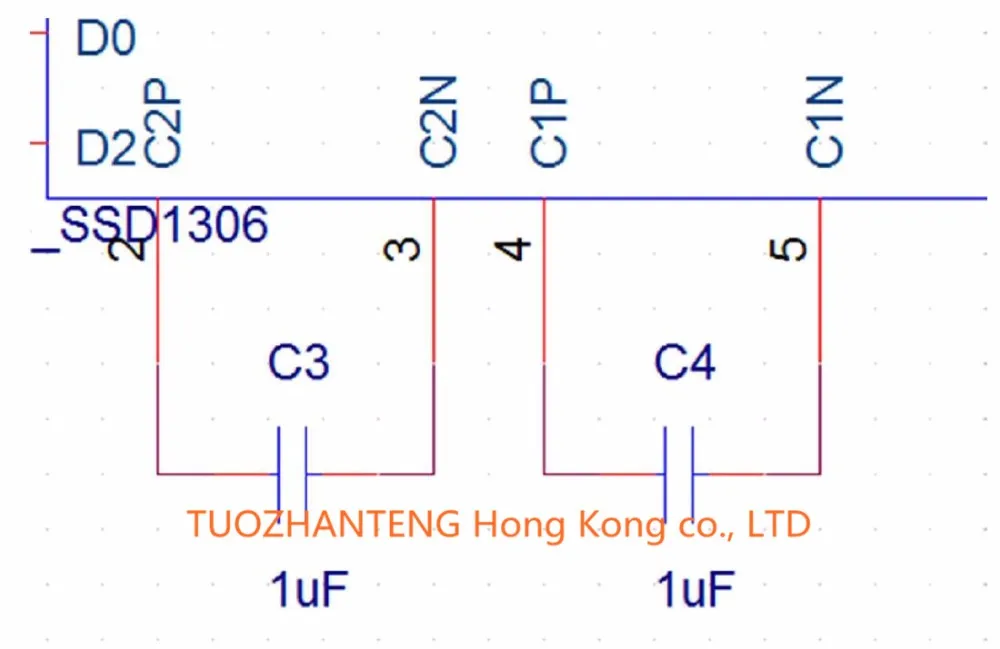

Здесь C3 и C4 во внутреннем давлении для использования;
Эти два параметра, чтобы сделать то же самое, насколько это возможно;
1 мкФ;
С 26 JiaoXiang 910 электрическое соединение
R5 параметры сопротивления могут быть выбраны в 1 м или около того; Если слишком маленький может повлиять на жизнь экрана; Если слишком яркость экрана будет темной
Некоторые; Но не влияет на использование.
