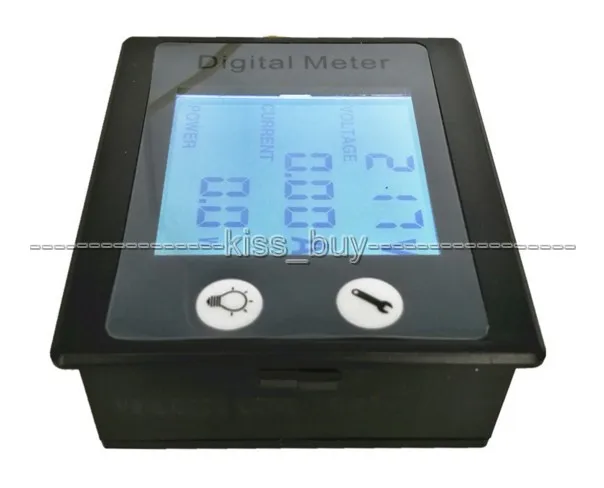

Цифровой комбинированный измеритель мощности AC 80 ~ 260 в 110 a ЖК дисплей напряжения

Тип продукта:PZEM-011

A. Функция

1. Функция измерения электрических параметров (напряжение, ток, активная мощность, энергия)

2. Функция сигнализации от перегрузки (превышение порога сигнала тревоги, подсветка и мигающий сигнал питания).

3. Предустановленная функция порога питания (может установить порог питания).

4. Функция сброса энергии.

5. Храните данные при выключении питания.

6. Весь обзор STN (отображение напряжения, тока, активной мощности/энергии одновременно)

7. Функция подсветки.

B. Внешний вид и ключом Функция

= 1 * ROMAN I. Разъемы для подключения дисплея

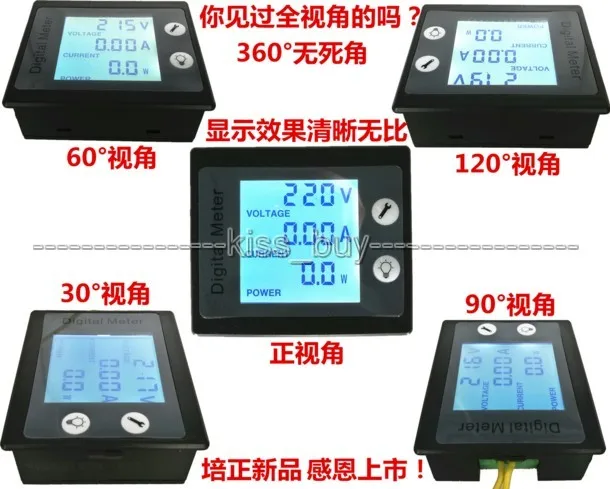

Большой экран STN весь угол обзора ЖК-дисплей может отображать напряжение, ток, мощность, энергию в то же время. (Примечание: дисплей питания и энергии может быть переключен ключом.)

= 2 * ROMAN II. Формат отображения

1. Мощность: Диапазон испытаний 0 ~ 22 кВт

В 1KW, формат отображения 0,0 ~ 999,9 Вт;

1 кВт и выше, Формат дисплея 1000 ~ 9999 Вт.

10KW и более поздних версий, формат отображения 10,0 ~ 22.0kW

2. Энергия: Диапазон испытаний: 0 ~ 9999квтч

В течение 10 кВт · ч Формат дисплея 0 ~ 9999Wh;

10 кВтч и выше, Формат дисплея 10 ~ 9999квтч.

3. Напряжение: Диапазон испытаний: 80 ~ 260 в

Формат дисплея: 80 ~ 260 в

4. Ток: Диапазон испытаний: 0 ~ 100A

Формат дисплея: 0,00 ~ 99.99A

= 3 * ROMAN III. Ключ

1. Переключатель подсветки управления

Короткое нажатие кнопки для включения или выключения подсветки, подсветка имеет функцию памяти, она может хранить ВКЛ или ВЫКЛ, когда выключено питание.

2. Сброс энергии

Шаг 1: удерживайте клавишу в течение не менее 3 секунд, пока число в области отображения энергии не мигнет, а затем отпустите клавишу.

Шаг 2: Если нажмите кнопку снова, то значение энергии будет очищено и выйдите из состояния сброса.

Если короткое нажатие снова нажмите клавишу, то значение энергии не будет очищено и будет выходить из состояния сброса.

Если в течение 10 секунд ключ не будет работать, энергетическое значение не будет очищено и покинет состояние сброса.

3. Установите порог сигнала тревоги

Шаг 1: удерживайте нажатой клавишу не менее 3 секунд, пока номер в области отображения питания не мигнет, затем отпустите клавишу

+ 1, короткое нажатие кнопки может переключить цифру, которую вы хотите установить. Порог не может быть более 25 кВт (Примечание: значение по умолчанию 25 кВт).

Шаг 3: после завершения настройки удерживайте клавишу в течение 3 секунд или не используйте более 10 секунд, она будет автоматически хранить данные и выходить из состояния набора.

4. Выключатель питания/энергии

Вы можете коротко нажать клавишу для переключения отображения мощности/энергии, состояние дисплея будет храниться при выключении питания.

C. Меры предосторожности

1. Этот модуль подходит для помещений, пожалуйста, не используйте на открытом воздухе.

2. Приложенная нагрузка не должна превышать номинальную мощность.

3. Заказ проводки не может быть неправильным.

D. Параметры параметры

1. Рабочее напряжение: 80 ~ 260VAC

2. Испытательное напряжение: 80 ~ 260VAC

3. Номинальная мощность: 22 кВт

4. Рабочая частота: 45-65 Гц

5. Точность измерения: 1,0 класс

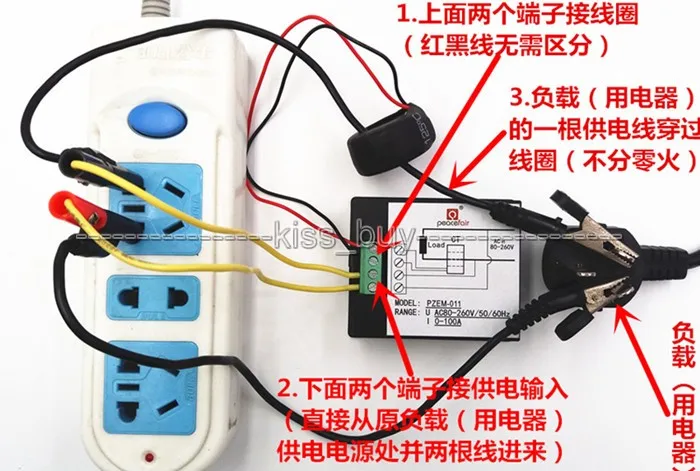

E. Схема подключения
