| Описание: |
- Особенности:
Новый MPPT модуль солнечной зарядки, сильный второй CN3722, импорт IC корова!
Вход идеальный диод anti-срыгивание (3722 серии Шоттки, изменения фаз газораспределения анти-рефлюксный)
Двойная синхронизация Nmos (3722 одиночный Pmos выпрямитель Шоттки)
600 кГц более высокие частоты (3722 только 300 k, большая потеря)
Вход солнечной энергии анти-обратного (обратный должен быть сожжен 3722)
Четыре клеммы, два Солнечный знак, два аккумулятора положительный и отрицательный, бортовой светодиодный индикатор цветной зарядки
Схема характеристики:
Максимальное отслеживание точки мощности солнечных батарей, выходной ток больше, чем ток солнечной панели, реальный ультра-эффективный MPPT, поддержка в пределах 5-24 В, 80 Вт солнечная панель (для получения дополнительной сила тока при зарядке с солнечной панелью рекомендации к тому, чтобы каждый модуль)
Выходное напряжение можно отрегулировать, CC-CW автоматическое управление (может поддерживать одиночные или мульти-литиевые батареи или литиевые железные фосфаты или свинцово-кислотные батареи, мощный светодиодный и т. Д.)
Вход идеальный диод Анти-рефлюкс, потеря
Синхронная ректификация понижающего напряжения, и он имеет высокую эффективность обогрева небольшого
Батарея в сборке управления зарядом, полная остановка заполнения, не всегда при непрерывной зарядке малым током светодиодный индикатор, Избегайте электролит сухой
Точность напряжения плюс или минус 0.5%
Максимальная поддержка солнечной энергии: 80 Вт
PWM частота переключений: 600 кГц, низкочастотное сопротивление и высокая эффективность
Ток заряда устанавливается внешним резистором (предустановленный 5000mA)
Глубина разряда аккумулятора при непрерывной зарядке малым током светодиодный индикатор зарядки
Состояние зарядки и индикация состояния зарядки для светодиодов (зарядка красного света/полный свет вкл/выкл без батареи или без входа)
Функцией плавного пуска
Батарея клемма; потенциальный защиты
Когда не используется солнечная энергия, также служит адаптер ноутбука 9-24 В, многоцелевой
7 Звезд Большой объем Мурата фильтр конденсатор MLCC, SUMIDA медные индукторы, больше и более стабильный ток выход
Готовые параметры:
Объем: 49 мм * 24 мм * 10 мм, ультра-компактный, штепсельная солнечная коробка управления без давления
Входное напряжение: 5-24 В (абсолютный максимум 26 в, рекомендуется использовать менее 20 в вход должен быть больше, чем выходное напряжение, О.)
Выход напряжение: 4,2 V-22 V ± 0.5% точность настроек потенциометров, только в том случае, измерять кровяное давление, уровень Выход будет ниже, чем у входной сигнал
Выходной ток: по умолчанию 5А, покупка 16 или более может быть настроена 2A, 2.5A, 4A, 5A, 8A, 5A или более предлагает добавить тепло
Предзарядный ток: по умолчанию 0.5A, 0,1 раз выходной ток
Выходного тока: по умолчанию 0.5A, 0,1 раз больше, чем выходной ток
Эффективность зарядки: 96% @ 16 V вход 12V5A выход
Слив, когда не заряжается: около 200uA
Инструкции по использованию:
Предупреждение! Первый заряд, пожалуйста, внимательно следите за напряжением аккумулятора, чтобы предотвратить перезарядку! Не защищенные литиевые батареи!
Эту цепь можно использовать только солнечное зарядное устройство с защитой литий-ионных, литий-железных фосфатов, свинцово-кислотных батарей.
Возникнут какие-либо проблемы, вызванные взрыва батареи повреждения из-за стирки, магазин ответственности не несет!
Как показано на рисунке ребенка, схема не анти-обратная, обратная будет гореть! Положительные и отрицательные не неправильно!
Индикатор состояния: = Нет вход или не ответили на батарея, красный = заряжается, синий = полный, мигающий красный = отказ (например, температура, избыточное напряжение батареи)

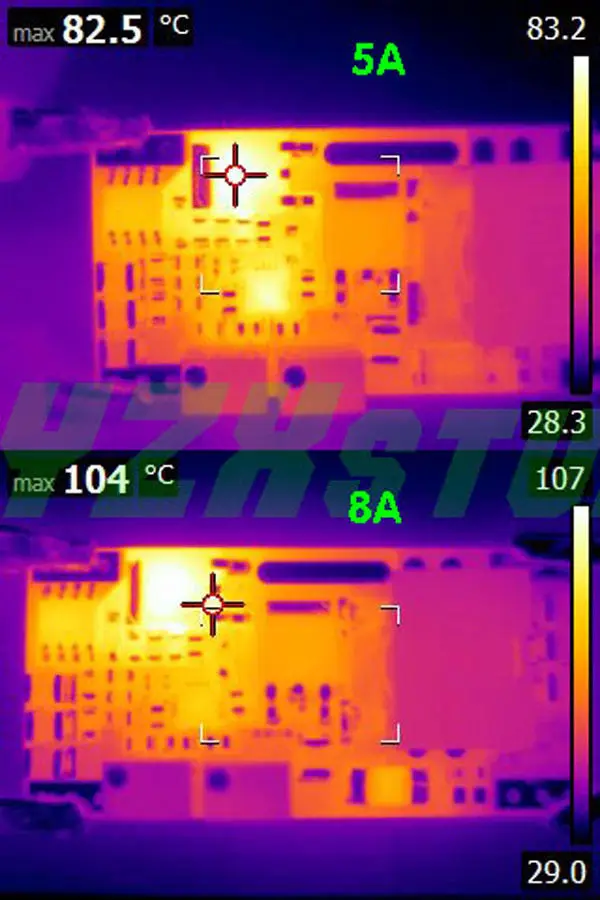

Чтобы приклеить плавники, рекомендуем приклеить к задней части печатной платы, рядом с входным положительным управлением питанием, там находится концентрированная область тепла, см. Следующий знак теплового изображения.
Используйте Регулируемый метод регулировки мощности:
1: регулируемая мощность отрегулировать на солнечных батареях со слежением за максимальной точкой мощности Напряжение (18 V Номинальная мощность солнечной энергии, как правило, 15-16 V) Подключитесь к модулю входного сигнала.
2: мультиметр для измерения напряжения профильный измерительный модуль выходное напряжение, во-первых, по часовой стрелке настраивается потенциометр до тех пор, пока со слежением за максимальной точкой мощности отсутствует выходное напряжение, а затем медленно отрегулировать со слежением за максимальной точкой мощности, потенциометр против часовой стрелки до тех пор, пока не просто есть выход.
3: Регулируемое напряжение питания для увеличения 1 в для обеспечения стабильного, мультиметр для измерения напряжения профиля измерительного модуля выходного напряжения, CV обрезки потенциометра, выходное напряжение колеблется (потому что нет батареи) волатильность является окончательной остановкой зарядки наивысшего значения напряжения, например, колебания 8,0-8,4 в, Таким образом, конечное напряжение остановки зарядки 8,4 в. Для снижения волатильности может и электролитический конденсатор большой емкости на выходе.
4: выход доступа к базовому пустому аккумулятору, измеренный амперметр тока зарядки, потенциометр обрезки позволяет MPPT Максимальный ток зарядки (регулируется, что прямой солнечный свет), первый заряд, пожалуйста, внимательно изучите, правильно ли выходное напряжение для предотвращения перезарядки!
Аккумуляторы разных Опорное напряжение:
3,7 V литиевая батарея 8,4 V 3-4,2 V 2 струнная струна 16,8 V 12,6 V 4
3,2 В литиевая железная фосфат батарея 7,2 в 3-3,6 В 2 струнная струна 14,4 В 10,8 В 4
6 V свинцово-кислотные батареи -- 6,8 V
12 В свинцово-кислотная батарея -- 13,6 В
Не рекомендуется для зарядки никель-металл-гидридного или набор NiCd аккумуляторов
Найти лихорадка: вход и 18 V выход 12V5A 12V8A без тепла аэростатического
